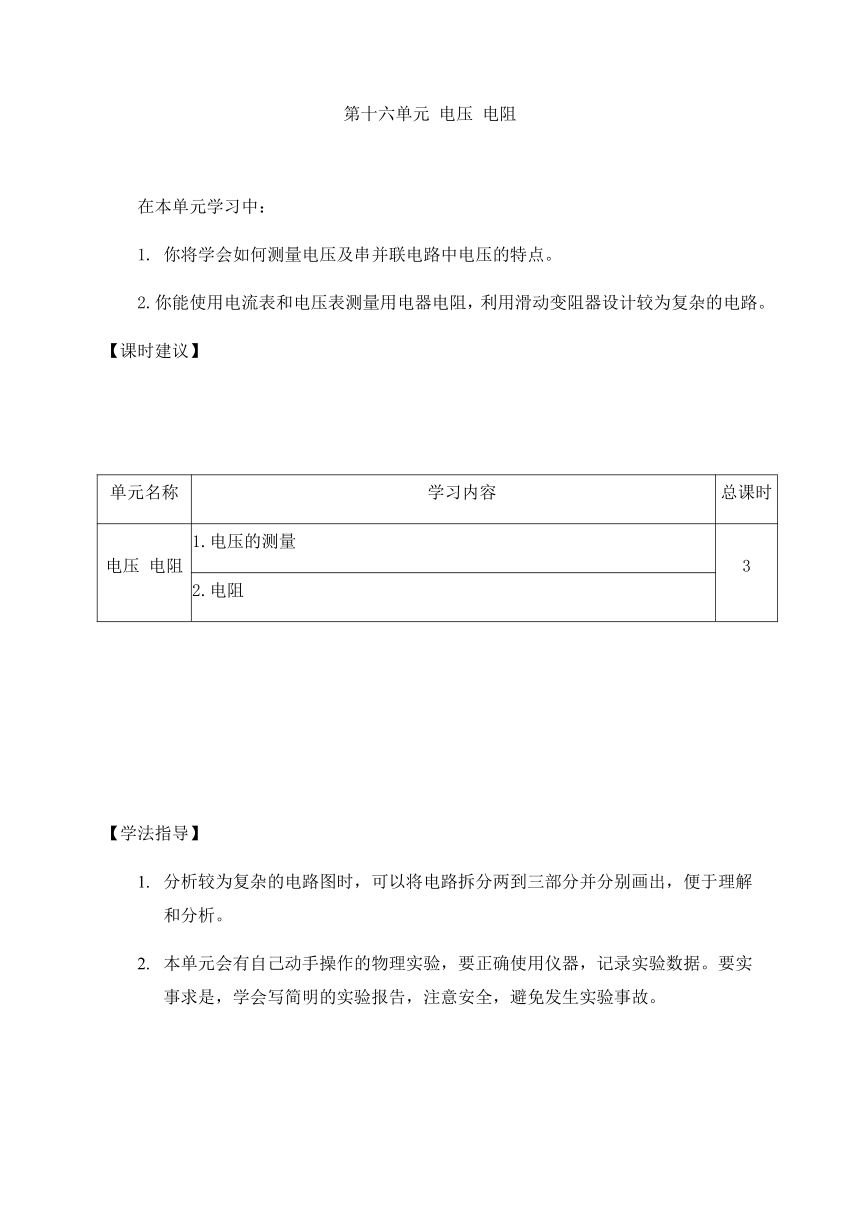

第十六单元 电压 电阻
在本单元学习中：
1. 你将学会如何测量电压及串并联电路中电压的特点。
2.你能使用电流表和电压表测量用电器电阻，利用滑动变阻器设计较为复杂的电路。
【课时建议】
单元名称 学习内容 总课时
电压 电阻 1.电压的测量 3
2.电阻
【学法指导】
分析较为复杂的电路图时，可以将电路拆分两到三部分并分别画出，便于理解和分析。
本单元会有自己动手操作的物理实验，要正确使用仪器，记录实验数据。要实事求是，学会写简明的实验报告，注意安全，避免发生实验事故。

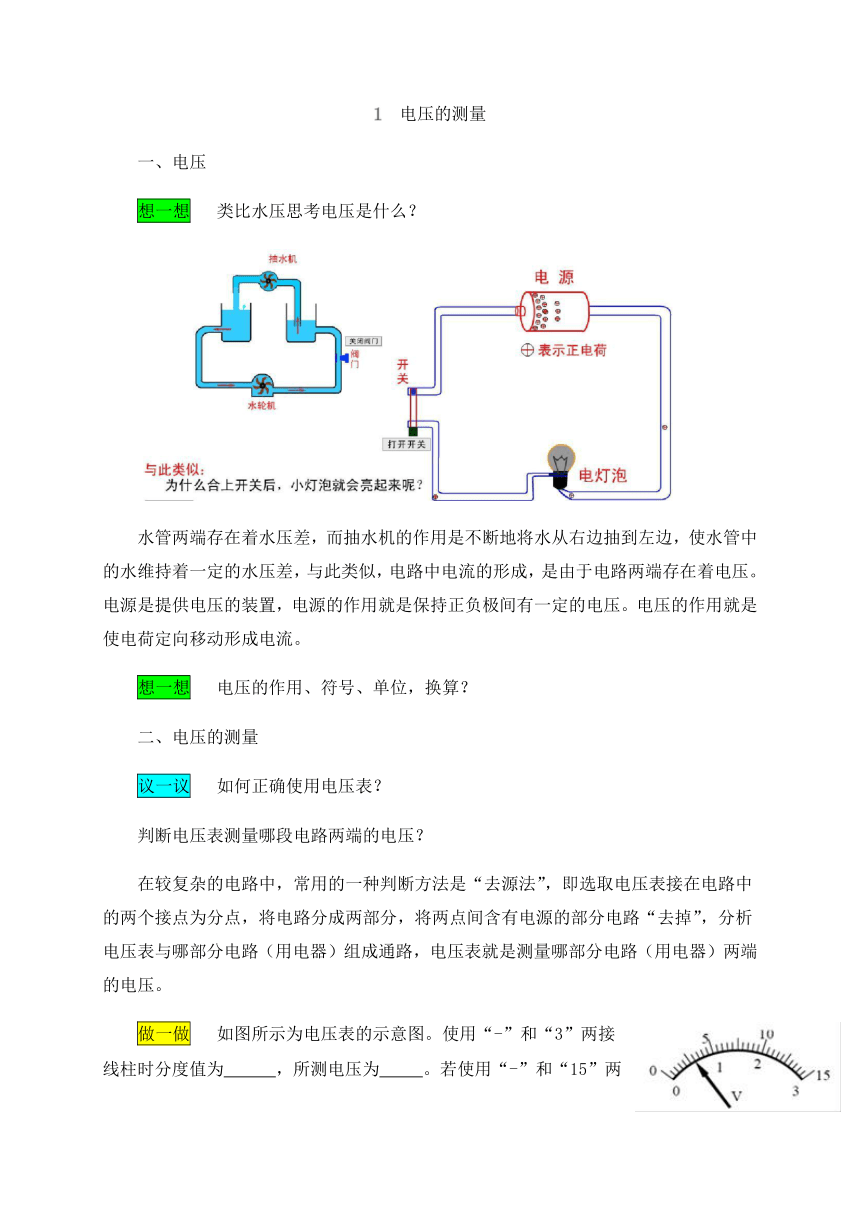

1 电压的测量
一、电压
想一想 类比水压思考电压是什么？
水管两端存在着水压差，而抽水机的作用是不断地将水从右边抽到左边，使水管中的水维持着一定的水压差，与此类似，电路中电流的形成，是由于电路两端存在着电压。电源是提供电压的装置，电源的作用就是保持正负极间有一定的电压。电压的作用就是使电荷定向移动形成电流。
想一想 电压的作用、符号、单位，换算？
二、电压的测量
议一议 如何正确使用电压表？
判断电压表测量哪段电路两端的电压？
在较复杂的电路中，常用的一种判断方法是“去源法”，即选取电压表接在电路中的两个接点为分点，将电路分成两部分，将两点间含有电源的部分电路“去掉”，分析电压表与哪部分电路（用电器）组成通路，电压表就是测量哪部分电路（用电器）两端的电压。
做一做 如图所示为电压表的示意图。使用“-”和“3”两接线柱时分度值为 ，所测电压为 。若使用“-”和“15”两接线柱时分度值为 ，所测电压为 。

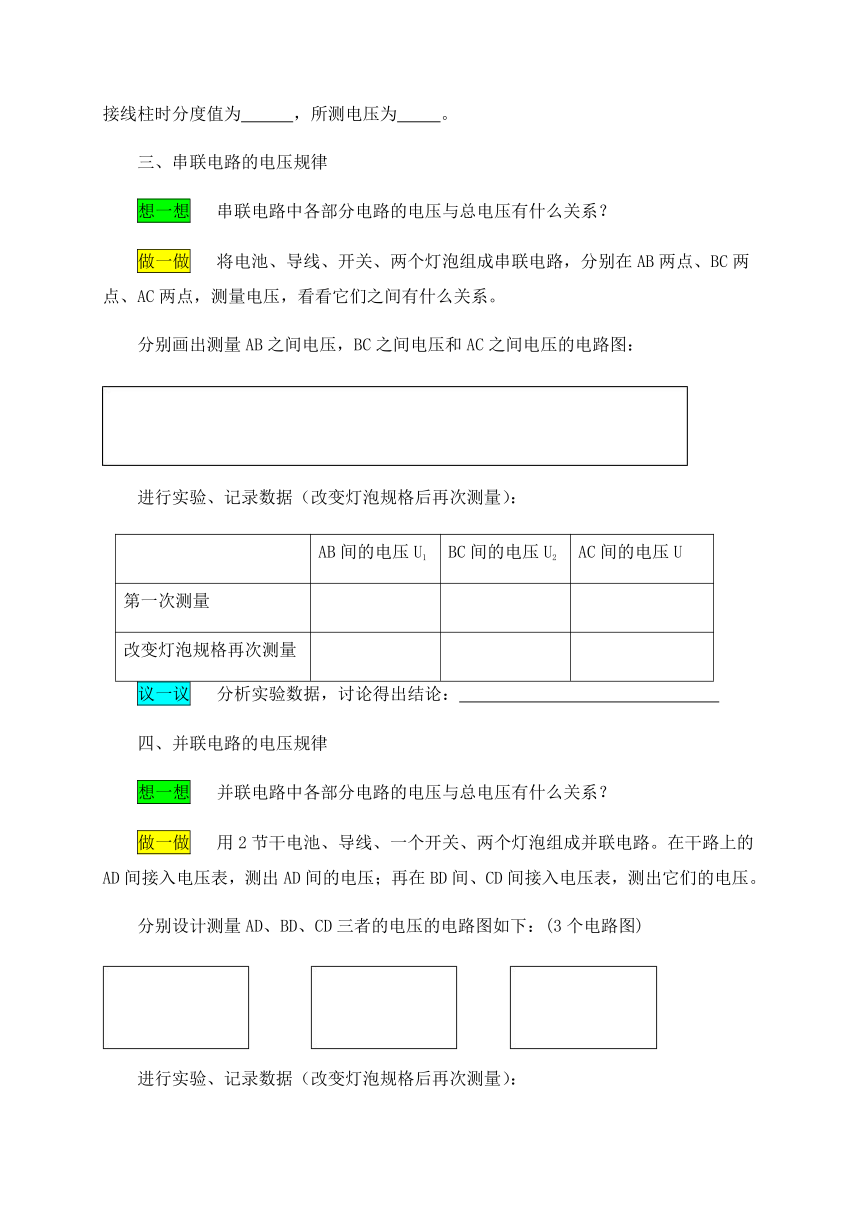

三、串联电路的电压规律
想一想 串联电路中各部分电路的电压与总电压有什么关系？
做一做 将电池、导线、开关、两个灯泡组成串联电路，分别在AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。
分别画出测量AB之间电压，BC之间电压和AC之间电压的电路图：
进行实验、记录数据（改变灯泡规格后再次测量）：
AB间的电压U1 BC间的电压U2 AC间的电压U
第一次测量
改变灯泡规格再次测量
议一议 分析实验数据，讨论得出结论：
四、并联电路的电压规律
想一想 并联电路中各部分电路的电压与总电压有什么关系？
做一做 用2节干电池、导线、一个开关、两个灯泡组成并联电路。在干路上的AD间接入电压表，测出AD间的电压；再在BD间、CD间接入电压表，测出它们的电压。
分别设计测量AD、BD、CD三者的电压的电路图如下：(3个电路图)
进行实验、记录数据（改变灯泡规格后再次测量）：
AD间的电压U1 BD间的电压U2 CD间的电压U3
第一次测量
改变灯泡规格再次测量
议一议 分析实验数据，讨论得出结论：
问题解决
1.电路中把电灯L1与L2串联后接在电源上，L1两端电压为U1；若把L1与L2并联后仍接在同一电源上，L1两端电压为U2，则U1与U2相比谁大？
2 电阻
电阻
想一想 导线是由什么做的？铁也是导体，而且铁的价格便宜，那为什
么不用铁做导线呢？
电阻表示导体对电流的阻碍作用，它是导体本身的一种性质，当导体中没有电流时，导体中有依旧有电阻。导体的电阻与通过它的电流的大小和导体两端的电压的变化无关。
做一做 完成下列表格
电流 电压 电阻
概念
符号
国际单位 及符号
其他单位 及符号
单位间 的换算
影响电阻大小的因素
想一想 导体的电阻跟哪些因素有关？
金属丝代号 材料 长度L/m 横截面积S/mm2 电流/A
① 镍铬合金 1.8 1.0 2.0
② 镍铬合金 0.90 1.0 1.0
③ 镍铬合金 0.45 1.0 0.50
④ 镍铬合金 0.90 2.0 0.50
⑤ 镍铬合金 0.90 0.50 2.0
⑥ 锰铜合金 0.90 0.50 0.79
做一做 选取6根金属丝，其材料、规格和测得的电流值如下表所示。
请你设计实验证明导体电阻有关因素。（控制变量法）
想一想 实验中，如果要探究导体电阻与材料的关系，我们应该选择哪几根电阻丝？如果要探究导体电阻与长度的关系，应该选择哪几根电阻丝？如果是探究导体电阻与横截面积的关系，应该选择哪几根电阻丝？
议一议 分析实验数据，讨论得出结论：
用酒精灯加热其中一根电阻丝，随着电阻丝温度升高可以看到电流表的示数逐渐减小，说明相同条件下，金属导体的电阻随温度的升高而增大。
变阻器
想一想 观察滑动变阻器的结构，思考以下问题：
①电阻丝什么位置的绝缘漆被刮去了？为什么要被刮去？
②哪两个接线柱之间的电阻是不变的？
③哪两个接线柱之间的电阻很小，几乎为零？
④移动滑片时，哪两个接线柱之间的电阻随之改变？
议一议 讨论总结滑动变阻器的使用方法
变阻器的应用
做一做 请用笔画线，连接右图电路，使滑动变阻器能够控制灯泡的亮度。
①变阻器与灯泡串联还是并联？
②接通电路前应将滑片放到什么位置？
③滑片向哪个方向移动时，变阻器连入电路的电阻变小，灯泡变亮？
问题解决
1.电路中把将一根镍铬合金丝均匀拉长接入电路，其电阻将 ；若将这根镍铬合金丝对折后接入电路，其电阻将 。（填“增大”、“减小”或“不变”）
2.甲、乙两条长度相同的铝电阻线，R甲< R乙,则甲的横截面积 乙的横截面积（选填“大于”、“小于”或“等于”）。
