第十九章 生活用电

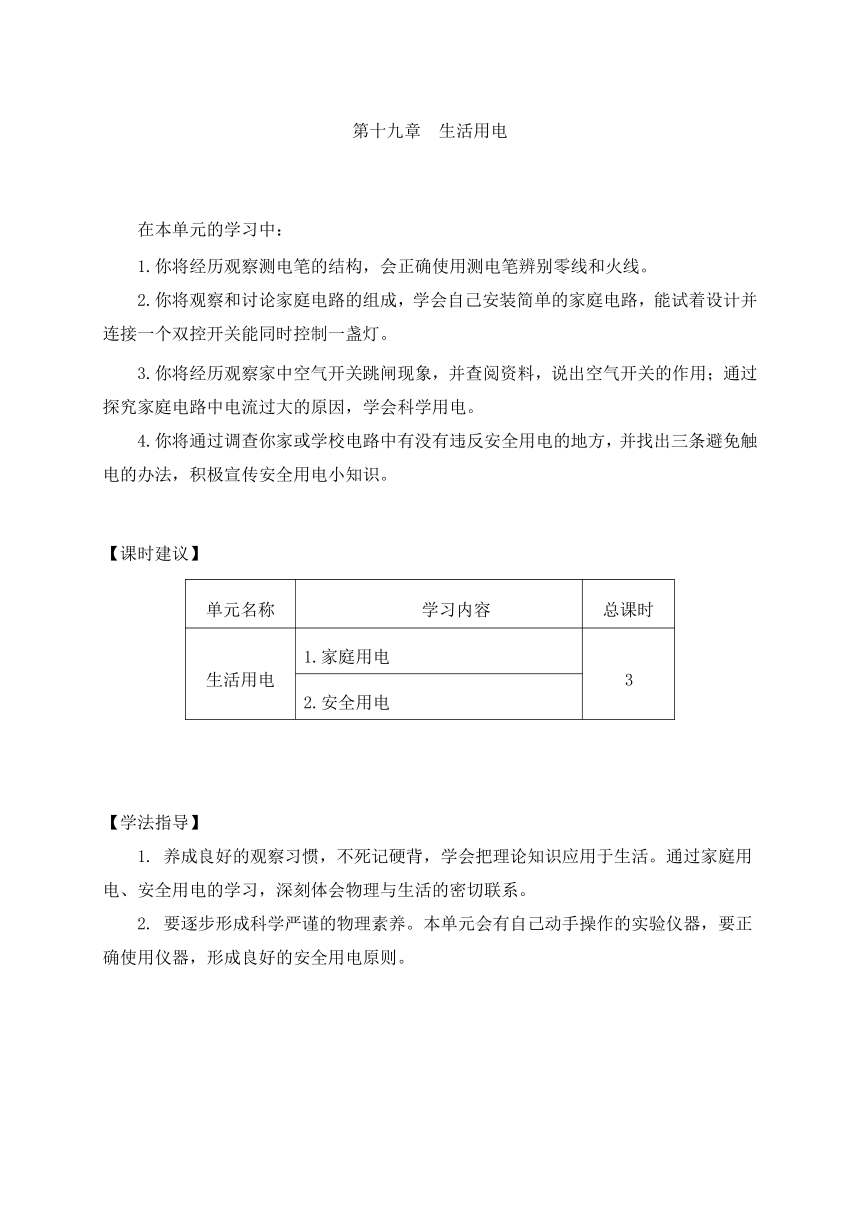

在本单元的学习中：
1.你将经历观察测电笔的结构，会正确使用测电笔辨别零线和火线。
2.你将观察和讨论家庭电路的组成，学会自己安装简单的家庭电路，能试着设计并连接一个双控开关能同时控制一盏灯。
3.你将经历观察家中空气开关跳闸现象，并查阅资料，说出空气开关的作用；通过探究家庭电路中电流过大的原因，学会科学用电。
4.你将通过调查你家或学校电路中有没有违反安全用电的地方，并找出三条避免触电的办法，积极宣传安全用电小知识。
【课时建议】
单元名称 学习内容 总课时
生活用电 1.家庭用电 3
2.安全用电
【学法指导】
1. 养成良好的观察习惯，不死记硬背，学会把理论知识应用于生活。通过家庭用电、安全用电的学习，深刻体会物理与生活的密切联系。
2. 要逐步形成科学严谨的物理素养。本单元会有自己动手操作的实验仪器，要正确使用仪器，形成良好的安全用电原则。
1 家庭用电
一、家庭电路的组成

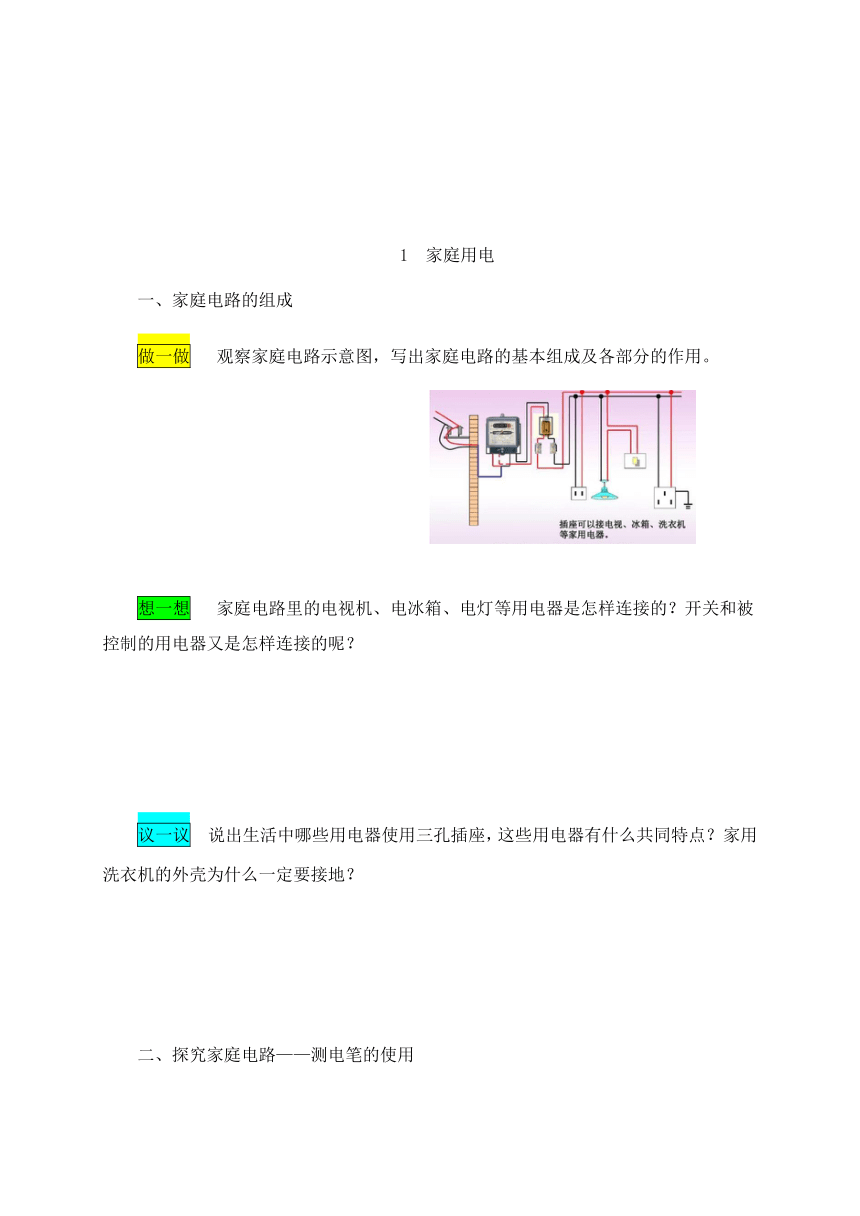

做一做 观察家庭电路示意图，写出家庭电路的基本组成及各部分的作用。
想一想 家庭电路里的电视机、电冰箱、电灯等用电器是怎样连接的？开关和被控制的用电器又是怎样连接的呢？
议一议 说出生活中哪些用电器使用三孔插座，这些用电器有什么共同特点？家用洗衣机的外壳为什么一定要接地？
二、探究家庭电路——测电笔的使用

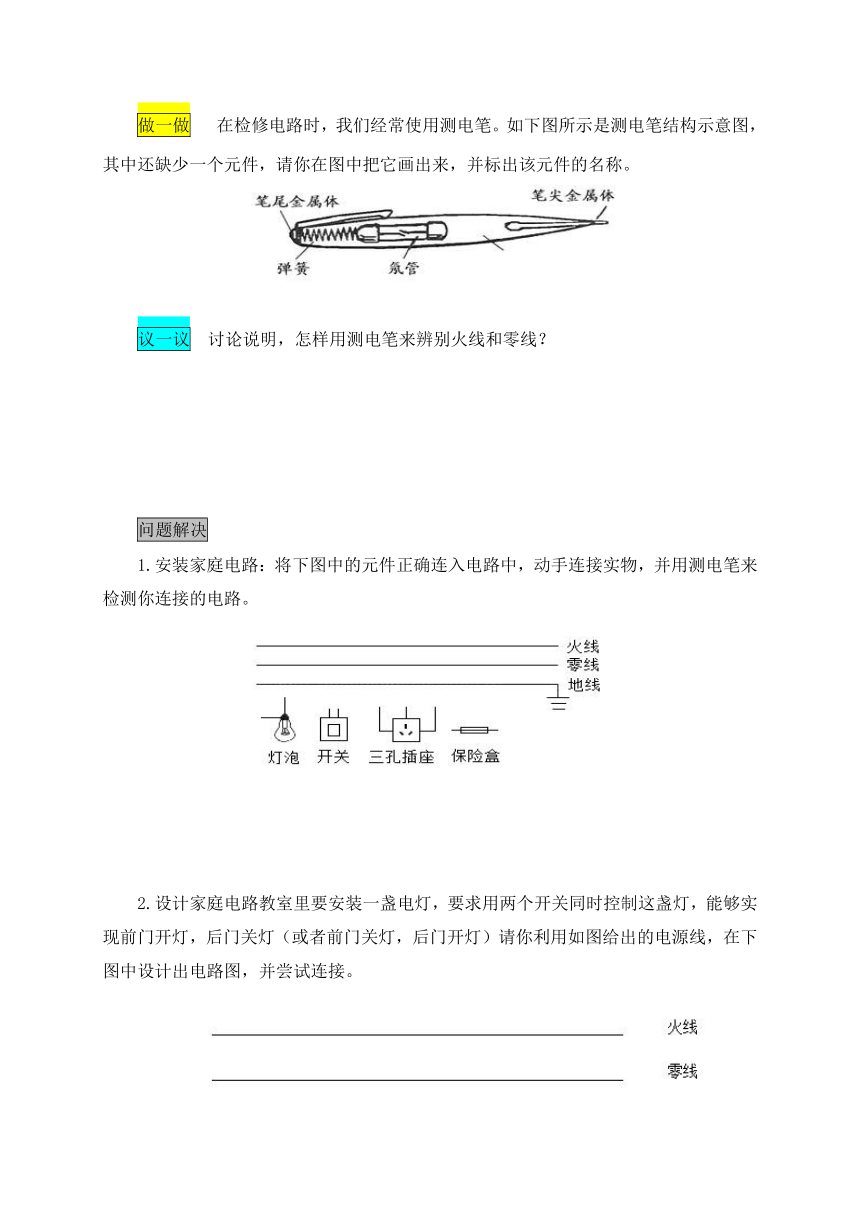

做一做 在检修电路时，我们经常使用测电笔。如下图所示是测电笔结构示意图，其中还缺少一个元件，请你在图中把它画出来，并标出该元件的名称。
议一议 讨论说明，怎样用测电笔来辨别火线和零线？
问题解决
1.安装家庭电路：将下图中的元件正确连入电路中，动手连接实物，并用测电笔来检测你连接的电路。
2.设计家庭电路教室里要安装一盏电灯，要求用两个开关同时控制这盏灯，能够实现前门开灯，后门关灯（或者前门关灯，后门开灯）请你利用如图给出的电源线，在下图中设计出电路图，并尝试连接。
STSE 电给我们的生活带来了很多方便,但不小心触电的事情也屡见不鲜，我们应该了解哪些用电常识，来减少这些不必要的意外呢

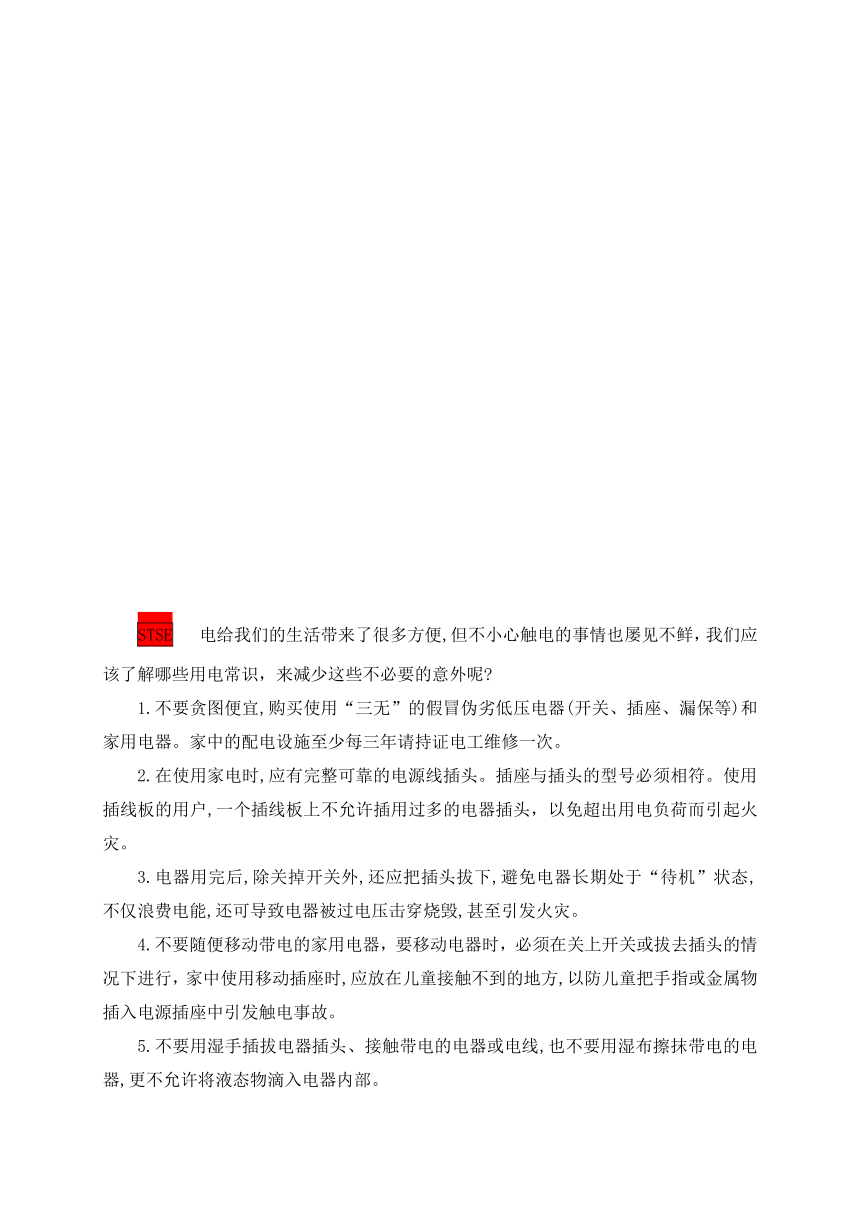

1.不要贪图便宜,购买使用“三无”的假冒伪劣低压电器(开关、插座、漏保等)和家用电器。家中的配电设施至少每三年请持证电工维修一次。
2.在使用家电时,应有完整可靠的电源线插头。插座与插头的型号必须相符。使用插线板的用户,一个插线板上不允许插用过多的电器插头，以免超出用电负荷而引起火灾。
3.电器用完后,除关掉开关外,还应把插头拔下,避免电器长期处于“待机”状态,不仅浪费电能,还可导致电器被过电压击穿烧毁,甚至引发火灾。
4.不要随便移动带电的家用电器，要移动电器时，必须在关上开关或拔去插头的情况下进行，家中使用移动插座时,应放在儿童接触不到的地方,以防儿童把手指或金属物插入电源插座中引发触电事故。
5.不要用湿手插拔电器插头、接触带电的电器或电线,也不要用湿布擦抹带电的电器,更不允许将液态物滴入电器内部。
6.养成及时断电的好习惯。做到人走断电、停电断开关、触摸壳体用手背,维护检查要断电,断电要有明显断开点。
2 安全用电
一、探究家庭电路中电流过大的原因
郑州一户居民在家中使用电暖器取暖时，因插座着火引发火灾，卧室和阳台全部烧毁，损失惨重。目前，我国家庭用电环境状况并不乐观，漏电事故时有发生，引发的火灾、洗澡触电事故无数，看看你身边存在图中的用电现象吗？想要解决家庭用电安全隐患，需要从源头抓起。目前，我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。
想一想 思考：材料中引发火灾的原因是什么？
做一做 实验探究家庭电路中电流过大的原因，实验器材：保险丝作用演示器一套、导线若干。利用如下图所示保险丝作用演示器进行实验，保险丝部位换成铜丝，分别探究：
（1）接入电路的用电器较少（总功率较小）时，观察有什么现象？接入电路的用电器较多（总功率过大）时又有什么现象？
（2）将并联的一条支路短接后，闭合电路，观察有什么现象？
议一议 讨论交流：家庭电路中引起电流过大的原因有哪些？给学校（或家长）提出三条科学用电的方案。
二、安全用电原则
议一议 1.与同学分享交流你遇到或者听说过的触电事故，结合图片分析是如何引发的（触电的实质是什么）？
2.如何避免这种高压触电？说说你想到的方法。
想一想 下图是工作和生活中几种容易引起触电的情况。请你想一想，除了图示中的几种情况外，还有那些情况可能引起触电？
问题解决
1.日常生活中，为了确保用电安全，请你结合生活经验和所学知识，说说我们应该怎样避免触电，并为社区或学校拟写一条安全用电宣传标语或宣传漫画。
2. 小明买了一台“220V 2000W”的电炉，商家配送了一个如图所示标有“220V 6A”字样的插线板。若仅用电炉连接该插线板使用会带来哪些安全隐患 请你举出两点并说明理由。
STSE
家庭电路的安全卫士
自从人类进入电气时代，电给人类带来了很多方便，有时也给人类带来一些灾难，它可能烧坏电器，引起火灾，或者使人触电，所以在五花八门的电器接踵而来的同时，也诞生了各式各样的保护器。
如图所示，是我们每个家庭都有的配电箱中的布线图,其中安装着两种非常重要的保险装置:空气开关和漏电保护器。
空气开关，又名空气断路器，如图所示，它是一种只要电路中电流超过额定电流就会自动断开的开关。当家庭电路发生短路，严重过载及其他故障时，它能立刻分断电路，家庭电路中安装的空气开关，其额定电流必须大于正常的负载电流。
漏电保护器俗称漏电开关，一般安装于每户配电箱的插座回路上，如图所示。当家庭电路工作正常时，从进户线流入的电流与出户线流出的电流相等，漏电保护器不工作;当家庭电路中发生漏电现象时，流入与流出的电流不相等，漏电保护器工作。例如，当家中的冰箱外壳带电，且恰好有人接触外壳时，会有一部分电流经过人体流入地下，使家庭电路流入与流出的电流不相等，漏电保护器工作，切断电源，从而达到保护的功能。
V
A
A
B
off
ON
off
ON
off
ON
C
D
Off ON
