九（上）物理学案
课题：杠杆（1） 主备：
[助学目标]：
1．初步认识杠杆，能从常见的工具中辨认出杠杆，会正确画出杠杆的示意图
2．理解力臂的概念，会画杠杆的力臂
3．通过学生活动“拔图钉”，把杠杆抽象成一根“硬棒”，培养学生的抽象思维能力
4．通过画杠杆的力臂，培养学生的作图能力
5．经历生活中的杠杆的辨认过程，培养学生热爱生活、热爱劳动的好品质
[助学重点和难点]：
重点： 知道什么是杠杆以及杠杆示意图的画法
有关杠杆的五个要素
会画杠杆的力臂
难点： 会画杠杆的力臂
[助学器材]：木板一块，木块一块，图钉若干个，羊角锤一把，尖嘴老虎钳一把，
螺丝刀一把，开瓶扳手一个，课件
[助学过程]：
（一）新课引入：活动：徒手开可乐瓶盖，出示开瓶器，让学生介绍开瓶器的优点，发展思维思考生活中还有哪些类似的工具。
（二）同学们自助下列内容：
一、认识杠杆
1．观察上面的图片，尝试找出它们在使用过程中的共同点有哪些？
。
2．归纳总结得出杠杆的定义：
二、结合杠杆定义举例说明生活中有哪些工具是杠杆
1．__________________ 2．__________________ 3．_________________

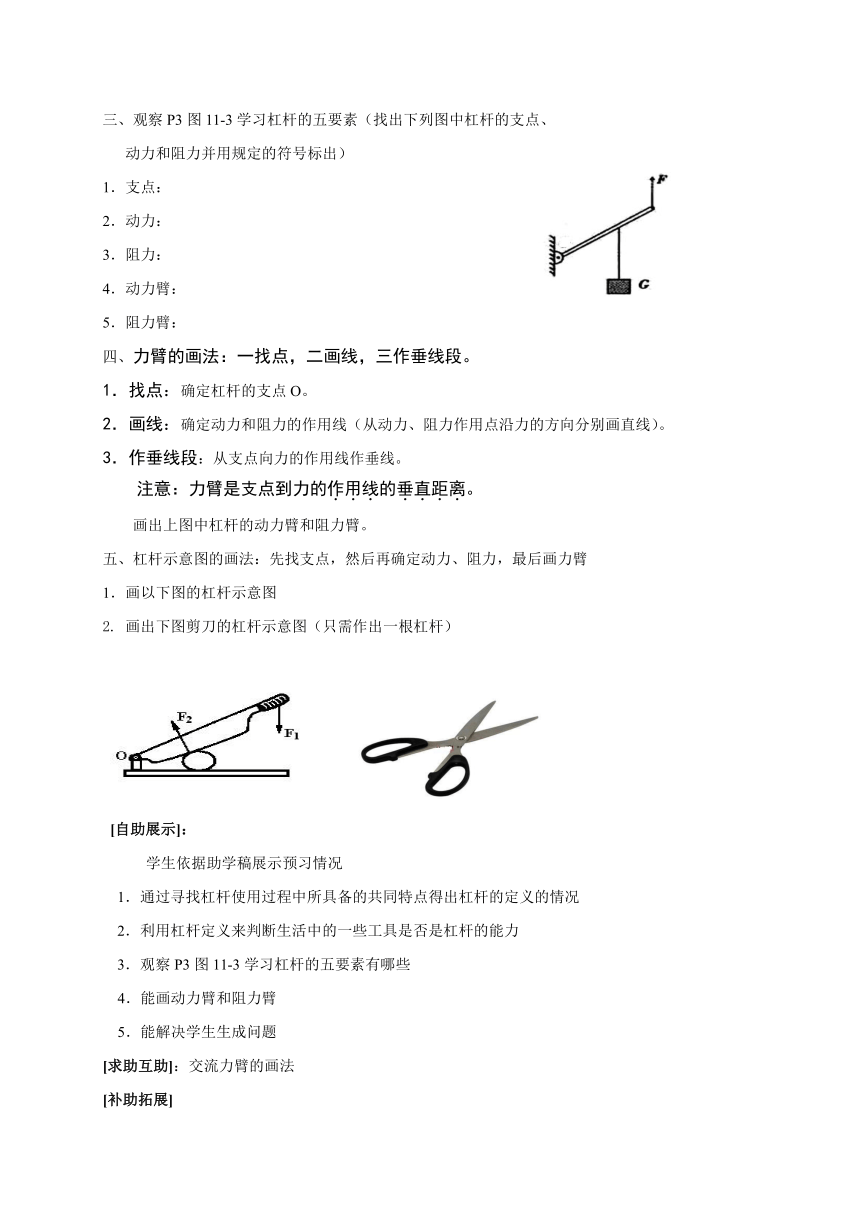

三、观察P3图11-3学习杠杆的五要素（找出下列图中杠杆的支点、
动力和阻力并用规定的符号标出）
1．支点：
2．动力：
3．阻力：
4．动力臂：
5．阻力臂：
四、力臂的画法：一找点，二画线，三作垂线段。
1．找点：确定杠杆的支点O。
2．画线：确定动力和阻力的作用线（从动力、阻力作用点沿力的方向分别画直线）。
3．作垂线段：从支点向力的作用线作垂线。
注意：力臂是支点到力的作用线的垂直距离。
画出上图中杠杆的动力臂和阻力臂。
五、杠杆示意图的画法：先找支点，然后再确定动力、阻力，最后画力臂
1．画以下图的杠杆示意图
2. 画出下图剪刀的杠杆示意图（只需作出一根杠杆）
[自助展示]：
学生依据助学稿展示预习情况
1．通过寻找杠杆使用过程中所具备的共同特点得出杠杆的定义的情况
2．利用杠杆定义来判断生活中的一些工具是否是杠杆的能力
3．观察P3图11-3学习杠杆的五要素有哪些
4．能画动力臂和阻力臂
5．能解决学生生成问题
[求助互助]：交流力臂的画法
[补助拓展]
杠杆示意图的画法
[巩固练习]
[课后续助]
[教后反思]：

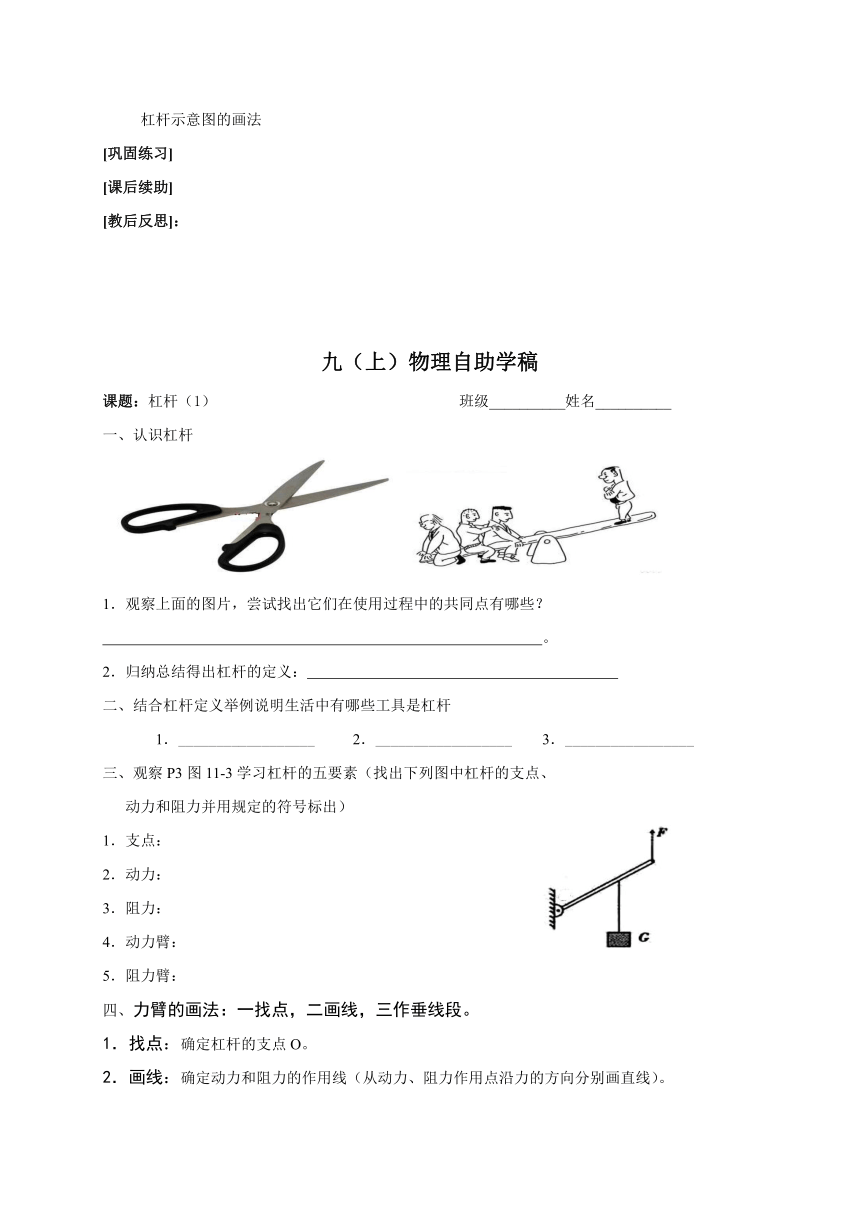

九（上）物理自助学稿
课题：杠杆（1） 班级__________姓名__________
一、认识杠杆
1．观察上面的图片，尝试找出它们在使用过程中的共同点有哪些？
。
2．归纳总结得出杠杆的定义：
二、结合杠杆定义举例说明生活中有哪些工具是杠杆
1．__________________ 2．__________________ 3．_________________
三、观察P3图11-3学习杠杆的五要素（找出下列图中杠杆的支点、
动力和阻力并用规定的符号标出）
1．支点：
2．动力：
3．阻力：
4．动力臂：
5．阻力臂：
四、力臂的画法：一找点，二画线，三作垂线段。
1．找点：确定杠杆的支点O。
2．画线：确定动力和阻力的作用线（从动力、阻力作用点沿力的方向分别画直线）。
3．作垂线段：从支点向力的作用线作垂线。
注意：力臂是支点到力的作用线的垂直距离。
画出上图中杠杆的动力臂和阻力臂。
五、杠杆示意图的画法：先找支点，然后再确定动力、阻力，最后画力臂
1．画以下图的杠杆示意图
2. 画出下图剪刀的杠杆示意图（只需作出一根杠杆）
九（上）物理课堂巩固练习
课题：杠杆（1） 班级__________姓名__________
1．下列说法中正确的是（ ）
A．杠杆都是直的硬棒 B．力臂是力的作用点到支点的距离
C．力臂是支点到力的作用线的垂直距离 D．杠杆的动力臂总是大于阻力臂
2．如图所示的杠杆中，动力的力臂用L表示，图中所画力臂正确的是（ ）
3. 如图所示，小华用苹果和桔子来玩翘翘板。她将苹果、桔子
分别放在轻杆的左、右两端，放手后，杆马上转动起来。使杆
逆时针转动的力是 （ ）
A.苹果的重力 B.桔子的重力
C.杆对桔子的支持力 D.苹果对杆的压力
4. 室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩
踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶
中有 个杠杆在起作用，用粗线条画出其中的杠杆
5．在下图中画出力F1、F2的力臂1、2。
7．用力F将圆柱形物体滚上台阶，请找出支点，画出动力臂l1及阻力和阻力臂。
8．下图是用羊角锤拔钉子的过程简化图请在图中画出杠杆示意图
九（上）物理续助练习
课题：杠杆（1） 班级__________姓名__________
1．如图所示，杠杆处于平衡状态，Ｆ的力臂是（ ）
A．OF　　　 　B．OD　 C．OC　　 　　D． OA
2．如图，生活中使用的杆秤相当于一个杠杆，其支点在（ ）
A. A点 B. B点 　C. C点 　D. O点
3.观察图所示的指甲刀的结构图，
其中分析正确的是（ ）
A．一个杠杆 B．两个杠杆
C．三个杠杆 D．无法判断
4．如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O’是箱体的重心。以
O为支点，画出力F的力臂和箱体所受重力的示意图
5．利用钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作用力，请画出：
（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂。
6.如图所示，用一根硬棒撬一个大石块，棒的上端Ａ是动力作用点．请在图上标出：
（1）当动力方向向上时，杠杆的支点ａ；
（2）当动力方向向下时，杠杆的支点ｂ．
7. 如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平
位置，l为F的力臂，请在图中作出力F的示意图
