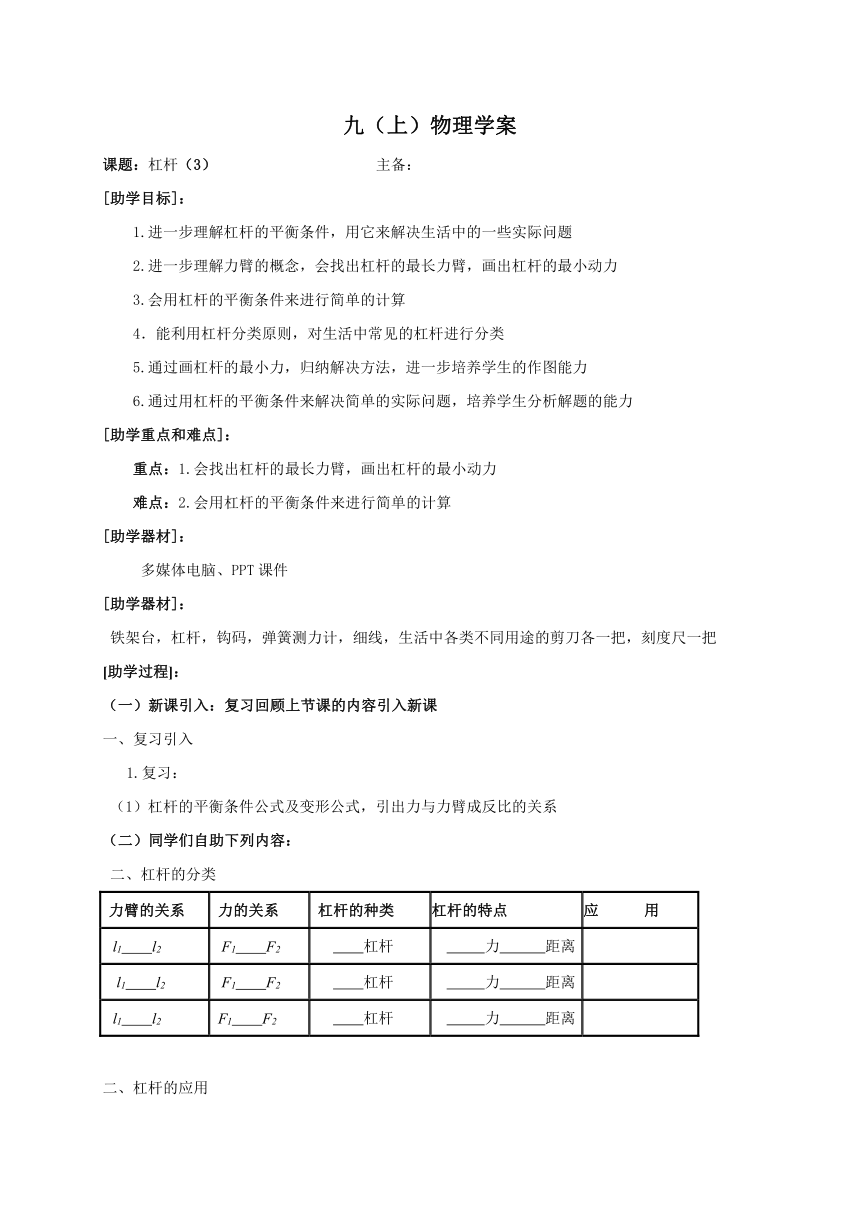

九（上）物理学案
课题：杠杆（3） 主备：
[助学目标]：
1.进一步理解杠杆的平衡条件，用它来解决生活中的一些实际问题
2.进一步理解力臂的概念，会找出杠杆的最长力臂，画出杠杆的最小动力
3.会用杠杆的平衡条件来进行简单的计算
4．能利用杠杆分类原则，对生活中常见的杠杆进行分类
5.通过画杠杆的最小力，归纳解决方法，进一步培养学生的作图能力
6.通过用杠杆的平衡条件来解决简单的实际问题，培养学生分析解题的能力
[助学重点和难点]：
重点：1.会找出杠杆的最长力臂，画出杠杆的最小动力
难点：2.会用杠杆的平衡条件来进行简单的计算
[助学器材]：
多媒体电脑、PPT课件
[助学器材]：
铁架台，杠杆，钩码，弹簧测力计，细线，生活中各类不同用途的剪刀各一把，刻度尺一把
[助学过程]：
（一）新课引入：复习回顾上节课的内容引入新课
一、复习引入
1.复习：
（1）杠杆的平衡条件公式及变形公式，引出力与力臂成反比的关系
（二）同学们自助下列内容：
二、杠杆的分类
力臂的关系 力的关系 杠杆的种类 杠杆的特点 应 用
l1 l2 F1 F2 杠杆 力 距离
l1 l2 F1 F2 杠杆 力 距离
l1 l2 F1 F2 杠杆 力 距离
二、杠杆的应用

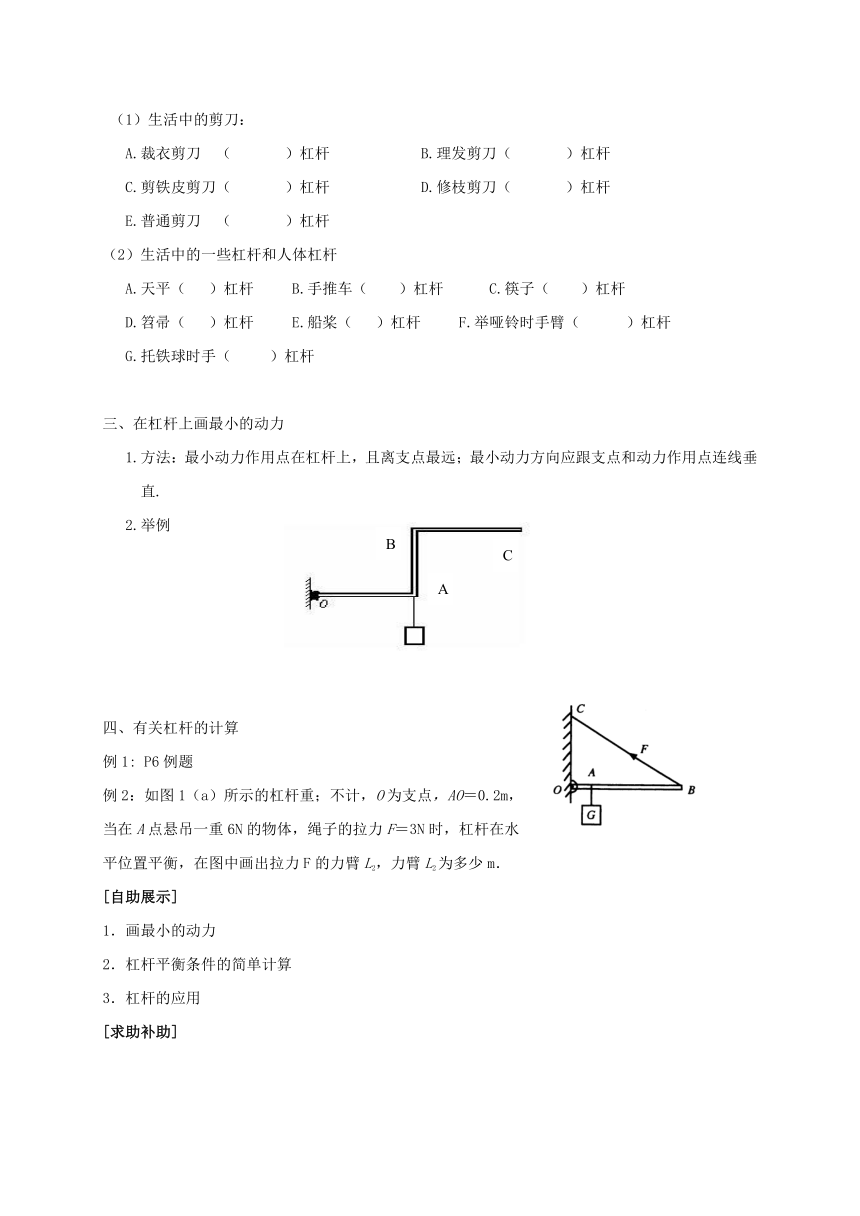

（1）生活中的剪刀：
A.裁衣剪刀 （ ）杠杆 B.理发剪刀（ ）杠杆
C.剪铁皮剪刀（ ）杠杆 D.修枝剪刀（ ）杠杆
E.普通剪刀 （ ）杠杆
（2）生活中的一些杠杆和人体杠杆
A.天平（ ）杠杆 B.手推车（ ）杠杆 C.筷子（ ）杠杆
D.笤帚（ ）杠杆 E.船桨（ ）杠杆 F.举哑铃时手臂（ ）杠杆
G.托铁球时手（ ）杠杆
三、在杠杆上画最小的动力
1.方法：最小动力作用点在杠杆上，且离支点最远；最小动力方向应跟支点和动力作用点连线垂直.
2.举例
四、有关杠杆的计算
例1: P6例题
例2：如图1（a）所示的杠杆重；不计，O为支点，AO＝0.2m，
当在A点悬吊一重6N的物体，绳子的拉力F＝3N时，杠杆在水
平位置平衡，在图中画出拉力F的力臂L2，力臂L2为多少m．
[自助展示]
1．画最小的动力
2．杠杆平衡条件的简单计算
3．杠杆的应用
[求助补助]

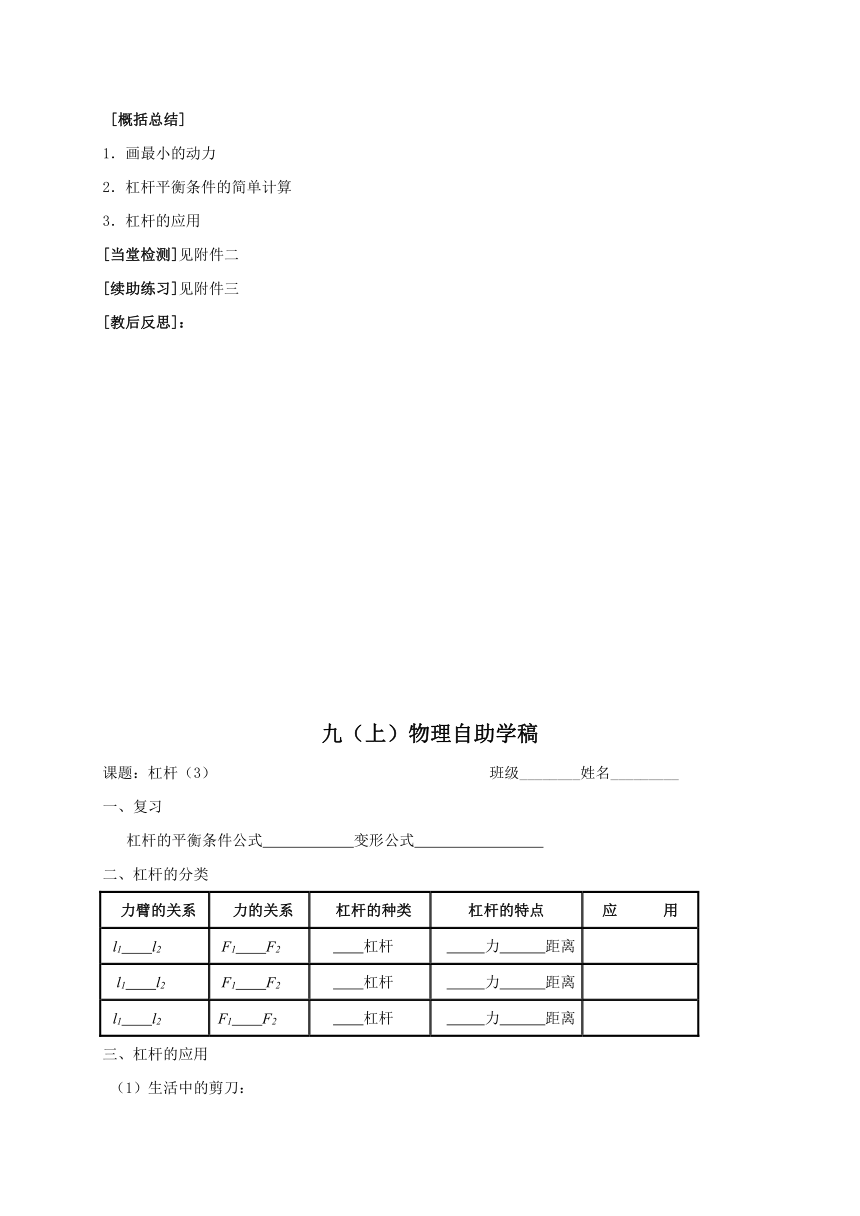

[概括总结]
1．画最小的动力
2．杠杆平衡条件的简单计算
3．杠杆的应用
[当堂检测]见附件二
[续助练习]见附件三
[教后反思]：
九（上）物理自助学稿
课题：杠杆（3） 班级________姓名_________
一、复习
杠杆的平衡条件公式 变形公式
二、杠杆的分类
力臂的关系 力的关系 杠杆的种类 杠杆的特点 应 用
l1 l2 F1 F2 杠杆 力 距离
l1 l2 F1 F2 杠杆 力 距离
l1 l2 F1 F2 杠杆 力 距离
三、杠杆的应用
（1）生活中的剪刀：
A.裁衣剪刀 （ ）杠杆 B.理发剪刀（ ）杠杆
C.剪铁皮剪刀（ ）杠杆 D.修枝剪刀（ ）杠杆
E.普通剪刀 （ ）杠杆
（2）生活中的一些杠杆和人体杠杆
A.天平（ ）杠杆 B.手推车（ ）杠杆 C.筷子（ ）杠杆
D.笤帚（ ）杠杆 E.船桨（ ）杠杆 F.举哑铃时手臂（ ）杠杆
G.托铁球时手（ ）杠杆
四、在杠杆上画最小的动力
1.方法：最小动力作用点在杠杆上，且离支点最远；最小动力方向应跟支点和动力作用点连线垂直
2.举例
五、有关杠杆的计算
阅读P6例题完成下面的例2
例2：如图1（a）所示的杠杆重；不计，O为支点，AO＝0.2m，当在A点悬吊一重6N的
物体，绳子的拉力F＝3N时，杠杆在水平位置平衡，在图中画出拉力F的力臂L1，力臂L1为多少m．
九（上）物理课堂巩固练习
课题：杠杆（3） 班级__________姓名__________
1．如图所示的四种情景中，所使用的杠杆属于费力杠杆的是（ ）
2．如图所示的剪刀中，要剪开较硬的物体，使用哪种最合适（ ）
3．如图所示，绳子OO′悬吊着质量忽略不计的杆，
在杆的a点挂上重物G，在O右侧某点b处挂上
钩码．重物G的质量及a到O的距离不变，要使
杆保持水平，b点挂的钩码个数（各个钩码质量
相同）和b到O的距离的关系是图中哪一幅图( )
4.如图所示，AB为轻杆，AO＝OC= CB，B端悬挂重为10N的物体，
当A端施加竖直向下的力F＝ N时，杠杆平衡。如果动
力作用点从A点移到C点，能使杠杆仍平衡的力F至少
是 N，该力的方向是 。
5．“塔吊”是建筑工地上普遍使用的一种起重设备，如图所示
是“塔吊”的简化图。OB是竖直支架，ED是水平臂，OE
段叫平衡臂，E端装有配重体，OD段叫吊臂，C处装有
滑轮，可以在）O、D之间移动。已知OE=10m，OC=15m，
CD=10m，若在C点用此塔吊能起吊重物的最大质量是
1.5×103kg，则配重体的质量应为 kg，当滑轮移到
D点时能够安全起吊重物的最大质量是 kg。（不计“水平臂”和滑轮重力）
九（上）物理续助练习
课题：杠杆（3） 班级__________姓名__________
1．如图所示，轻质杆可绕O自由转动，在A端施加一个始
终垂直于杠杆的作用力F，使其从OA位置匀速转到OA/
位置的过程中，力F的大小将（ ）
A．一直是变大的 B．一直是变小的
C．先变大，后变小 D．先变小，后变大
2．如图所示，轻质杠杆OA中点悬挂重为60N的物体，在A端
施加 一竖直向上的力F，杠杆在水平位置平衡，则力F的大小
是_______________，保持F的方向不变，将杠杆从A位置匀速
提升到B位置的过程中，力F将_____________(选填“变大”、
“变小”或“不变”)．
3.如图所示，轻质杆AB可绕支点O自由转动，其A端由
一根细绳AC固定于地面。若在其B端分别施加大小相
同的四个不同方向的力，则当细绳AC承受的力最大时，
B端对应的力应当是（ ）。
A．F1 B．F2 C．F3 D．F4
4．右图所示，曲杆AOBC自重不计，O为支点，
AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示
位置平衡，请在C点作出最小的力F的示意
图及其力臂L。
5. 如图所示，轻质水平木杆AB可以绕O点转动，
在杆的B端用细线悬挂了盛满水的正方体容器，
使该容器静止在水平桌面上，该容器的边长为
10cm，质量为0.2kg，已知AO长度是OB长度
的3倍，在A点用F＝4N的力竖直向下拉木杆时，容器对水平桌面的压力为多少N，水对容器底部的压力为多少N，(不计容器的厚度，ρ水＝1.0 ×103kg/m3，g取10N/kg)。
A
B
C
A
B
C
