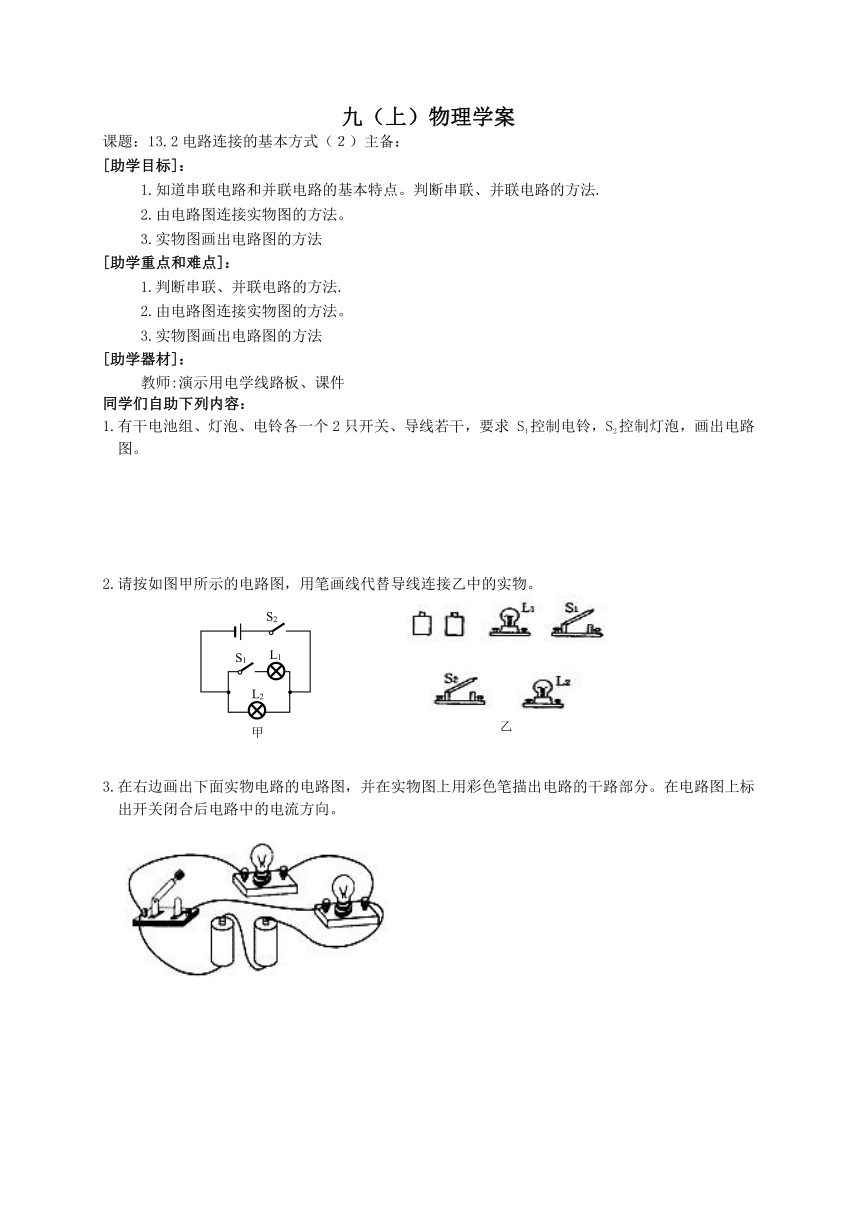

九（上）物理学案
课题：13.2电路连接的基本方式（２）主备：
[助学目标]：
1.知道串联电路和并联电路的基本特点。判断串联、并联电路的方法.
2.由电路图连接实物图的方法。
3.实物图画出电路图的方法
[助学重点和难点]：
1.判断串联、并联电路的方法.
2.由电路图连接实物图的方法。
3.实物图画出电路图的方法
[助学器材]：
教师:演示用电学线路板、课件
同学们自助下列内容：
1.有干电池组、灯泡、电铃各一个2只开关、导线若干，要求 S1控制电铃，S2控制灯泡，画出电路图。
2.请按如图甲所示的电路图，用笔画线代替导线连接乙中的实物。
3.在右边画出下面实物电路的电路图，并在实物图上用彩色笔描出电路的干路部分。在电路图上标出开关闭合后电路中的电流方向。

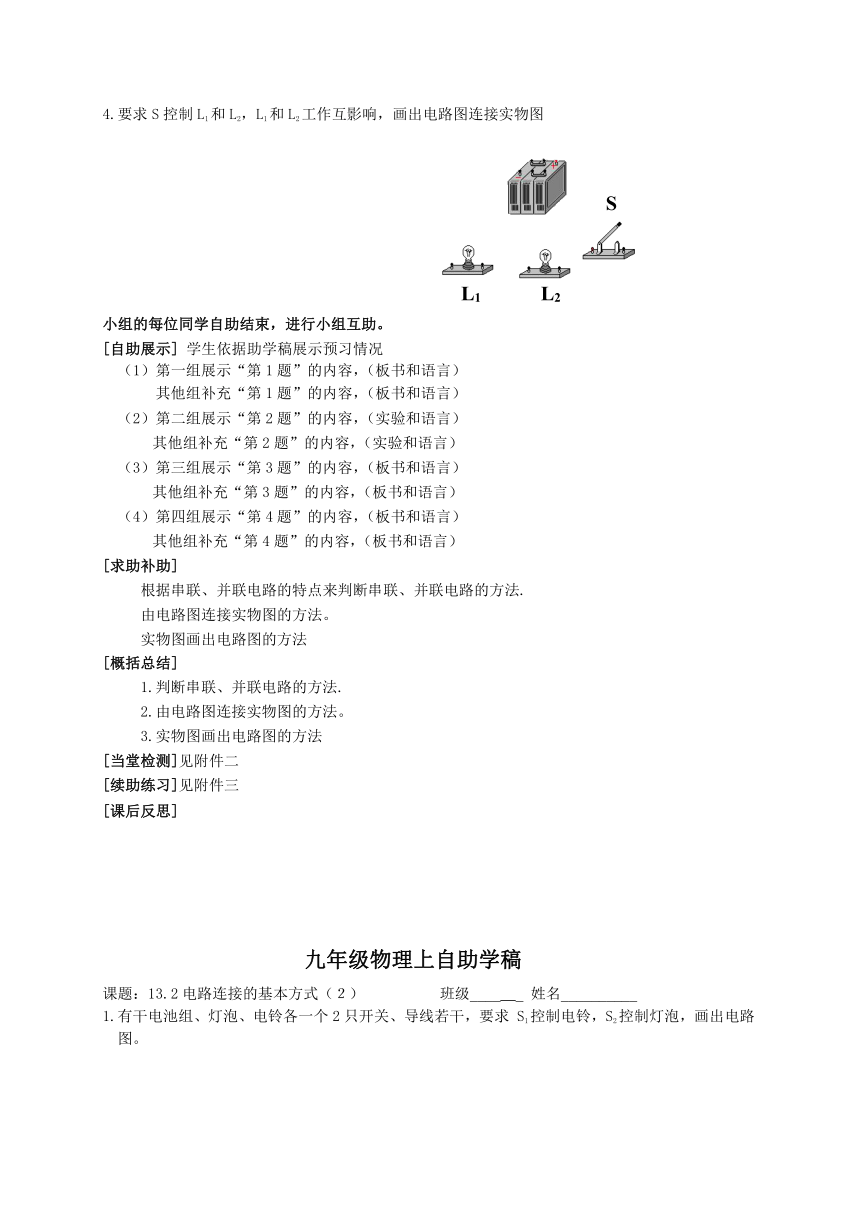

4.要求S控制L1和L2，L1和L2工作互影响，画出电路图连接实物图
小组的每位同学自助结束，进行小组互助。
[自助展示] 学生依据助学稿展示预习情况
（1）第一组展示“第1题”的内容，（板书和语言）
其他组补充“第1题”的内容，（板书和语言）
（2）第二组展示“第2题”的内容，（实验和语言）
其他组补充“第2题”的内容，（实验和语言）
（3）第三组展示“第3题”的内容，（板书和语言）
其他组补充“第3题”的内容，（板书和语言）
（4）第四组展示“第4题”的内容，（板书和语言）
其他组补充“第4题”的内容，（板书和语言）
[求助补助]
根据串联、并联电路的特点来判断串联、并联电路的方法.
由电路图连接实物图的方法。
实物图画出电路图的方法
[概括总结]
1.判断串联、并联电路的方法.
2.由电路图连接实物图的方法。
3.实物图画出电路图的方法
[当堂检测]见附件二
[续助练习]见附件三
[课后反思]
九年级物理上自助学稿
课题：13.2电路连接的基本方式（２） 班级____ _ 姓名__________
1.有干电池组、灯泡、电铃各一个2只开关、导线若干，要求 S1控制电铃，S2控制灯泡，画出电路图。
2.请按如图甲所示的电路图，用笔画线代替导线连接乙中的实物。
3.在右边画出下面实物电路的电路图，并在实物图上用彩色笔描出电路的干路部分。在电路图上标出开关闭合后电路中的电流方向。
4.要求S控制L1和L2，L1和L2工作互影响，画出电路图连接实物图
九年级物理上课堂巩固练习
课题：13.2电路连接的基本方式（２） 班级____ _ 姓名_________
1. 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（　　）
2. 、抽油烟机装有照明灯和排气扇（电动机），使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（ ）
4.根据电路图连接实物图，并在实物图上标出电路中的电流方向。
5.按如图所示的电路，在虚线框内画出相应的电路图，并在画出的电路图上用彩色笔描出电路的干路部分。
九年级物理上续助练习
课题：13.2电路连接的基本方式（２） 班级____ _ 姓名_________
１.某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图3符合要求的是（　　）
A B C D
2.汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　　）
A B C D
3.按照图的电路图, 将图中各个元件连接起来。
4.按下列要求用笔画线作导线，将右图中的元件连接起来，连成符合下述要求的电路并画出电路图（设灯泡不会烧坏）.①开关S1、S2都断开，红、绿灯都不亮；②只闭合开关S1，红、绿灯都不亮；③只闭合开关S2，红灯亮，绿灯不亮.
画出电路图：
EMBED PBrush
乙
S2
L1
L2
S1
甲
S
L2
L1
乙
S2
L1
L2
S1
甲
S
L2
L1
L1
L2
S
L1
L2
S
L1
L2
S2
S1
