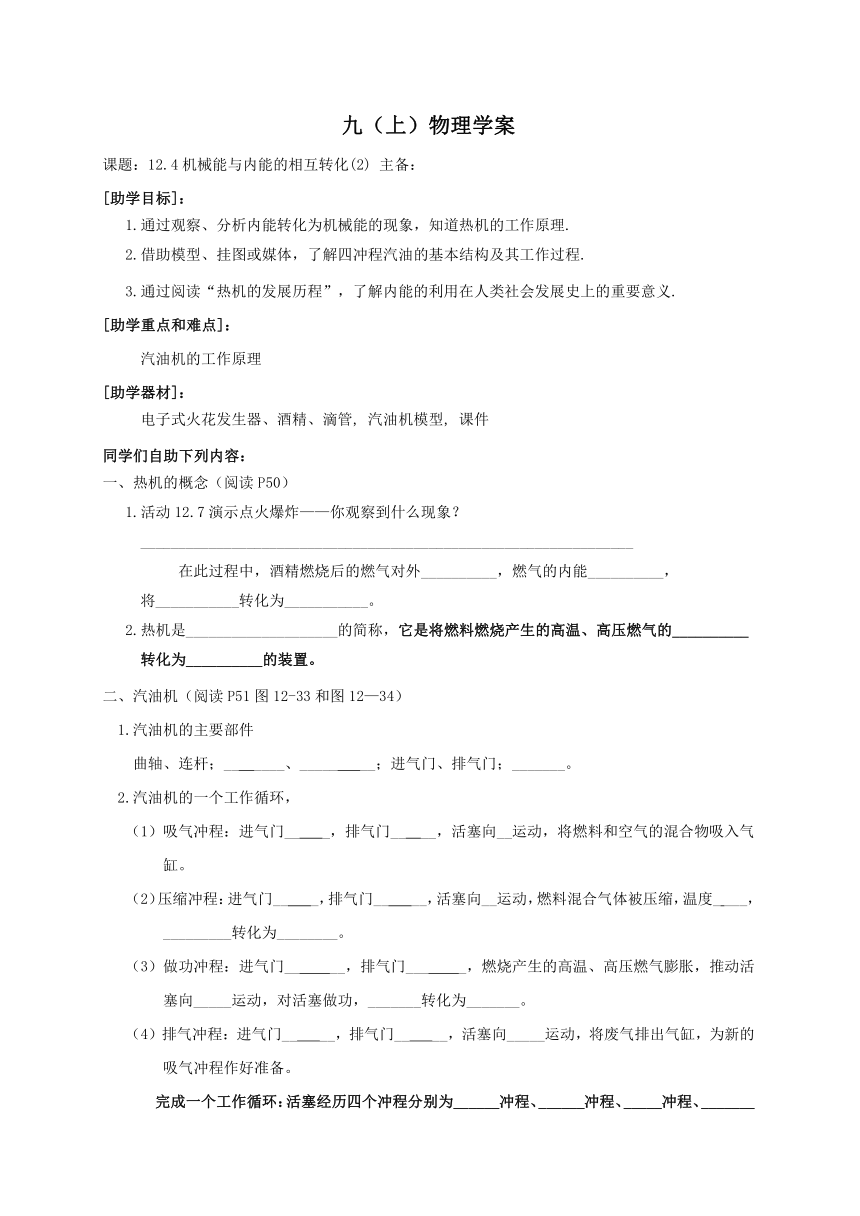

九（上）物理学案
课题：12.4机械能与内能的相互转化(2) 主备：
[助学目标]：
1.通过观察、分析内能转化为机械能的现象，知道热机的工作原理.
2.借助模型、挂图或媒体，了解四冲程汽油的基本结构及其工作过程.
3.通过阅读“热机的发展历程”，了解内能的利用在人类社会发展史上的重要意义.
[助学重点和难点]：
汽油机的工作原理
[助学器材]：
电子式火花发生器、酒精、滴管, 汽油机模型, 课件
同学们自助下列内容：
一、热机的概念（阅读P50）
1.活动12.7演示点火爆炸——你观察到什么现象？
_________________________________________________________________
在此过程中，酒精燃烧后的燃气对外__________，燃气的内能__________，
将___________转化为___________。
2.热机是____________________的简称，它是将燃料燃烧产生的高温、高压燃气的__________转化为__________的装置。
二、汽油机（阅读P51图12-33和图12—34）
1.汽油机的主要部件
曲轴、连杆；__ ____、_____ __；进气门、排气门；_______。
2.汽油机的一个工作循环，
（1）吸气冲程：进气门__ _，排气门__ __，活塞向__运动，将燃料和空气的混合物吸入气缸。
（2）压缩冲程：进气门__ _，排气门__ __，活塞向__运动，燃料混合气体被压缩，温度_ ___，_________转化为________。
（3）做功冲程：进气门__ __，排气门___ _，燃烧产生的高温、高压燃气膨胀，推动活塞向_____运动，对活塞做功，_______转化为_______。
（4）排气冲程：进气门__ __，排气门__ __，活塞向_____运动，将废气排出气缸，为新的吸气冲程作好准备。
完成一个工作循环：活塞经历四个冲程分别为______冲程、______冲程、_____冲程、_______冲程。其中只有_________冲程是燃气对外做功的过程，其余三个冲程的运转要依靠飞轮的惯性完成的。飞轮转动 圈，曲轴旋转_ _圈，活塞往复 _ _次。
三、热机的发展（阅读P52“生活、物理、社会”）
1. 热机的发展历程
从______ ___机、____ _____机到___ ____发动机，
常用的内燃机有（1） （如： ）
（2） （如： ）
2.热机的共同特点
3.热机对环境的影响
（1）_____________________________,
（2）______________________ ____。
小组的每位同学自助结束，进行小组互助。
[自助展示] 学生依据助学稿展示预习情况
（1）第一组展示“热机的概念”的内容，（语言）
其他组补充“热机的概念”的内容，（语言）
（2）第二组展示“汽油机”的内容，（语言）
其他组补充“汽油机”的内容，（语言）
（3）第三组展示“热机的发展”的内容，（语言）
其他组补充“热机的发展”的内容，（语言）
[求助补助]
1.热机的效率
2.热机对环境的影响
[概括总结]
1.热机
2.汽油机的工作循环
3.热机的发展历程
[当堂检测]见附件二
[续助练习]见附件三
[课后反思]

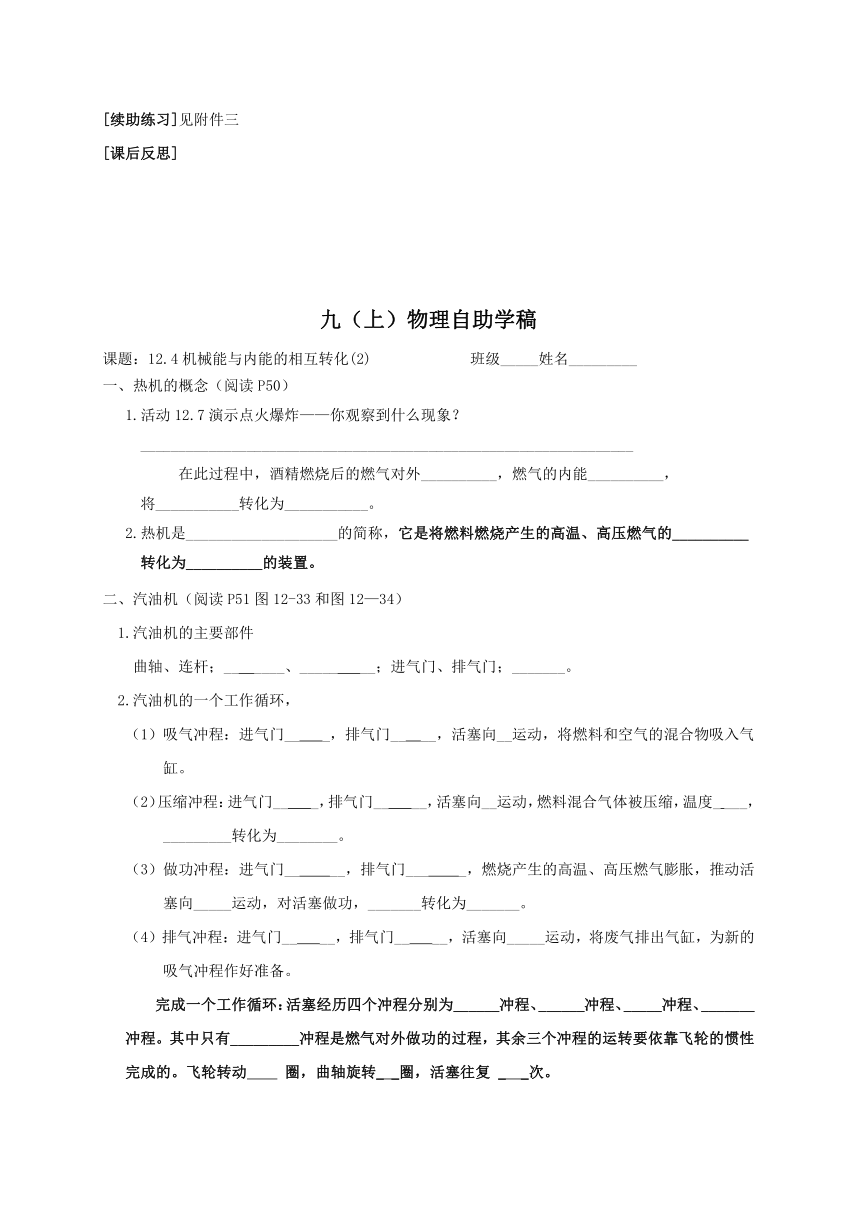

九（上）物理自助学稿
课题：12.4机械能与内能的相互转化(2) 班级_____姓名_________
一、热机的概念（阅读P50）
1.活动12.7演示点火爆炸——你观察到什么现象？
_________________________________________________________________
在此过程中，酒精燃烧后的燃气对外__________，燃气的内能__________，
将___________转化为___________。
2.热机是____________________的简称，它是将燃料燃烧产生的高温、高压燃气的__________转化为__________的装置。
二、汽油机（阅读P51图12-33和图12—34）
1.汽油机的主要部件
曲轴、连杆；__ ____、_____ __；进气门、排气门；_______。
2.汽油机的一个工作循环，
（1）吸气冲程：进气门__ _，排气门__ __，活塞向__运动，将燃料和空气的混合物吸入气缸。
（2）压缩冲程：进气门__ _，排气门__ __，活塞向__运动，燃料混合气体被压缩，温度_ ___，_________转化为________。
（3）做功冲程：进气门__ __，排气门___ _，燃烧产生的高温、高压燃气膨胀，推动活塞向_____运动，对活塞做功，_______转化为_______。
（4）排气冲程：进气门__ __，排气门__ __，活塞向_____运动，将废气排出气缸，为新的吸气冲程作好准备。

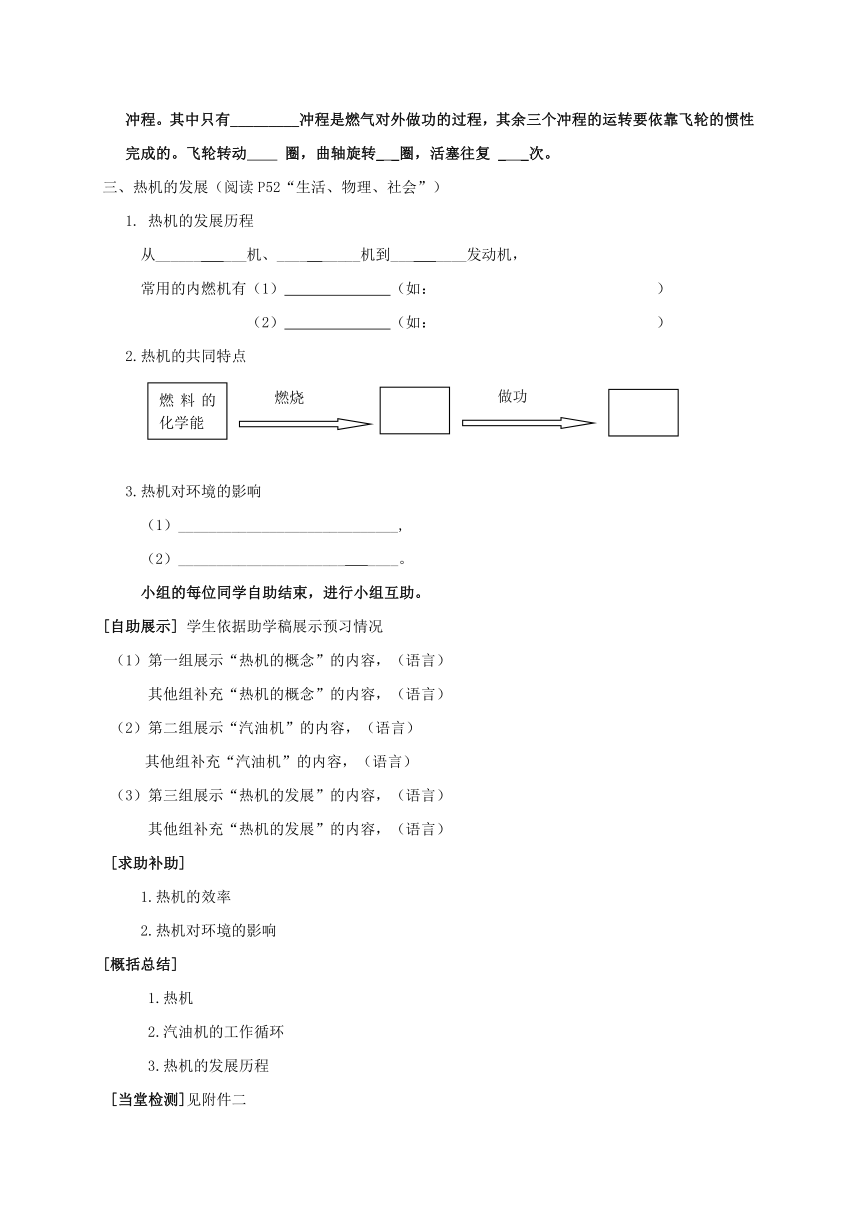

完成一个工作循环：活塞经历四个冲程分别为______冲程、______冲程、_____冲程、_______冲程。其中只有_________冲程是燃气对外做功的过程，其余三个冲程的运转要依靠飞轮的惯性完成的。飞轮转动 圈，曲轴旋转_ _圈，活塞往复 _ _次。
三、热机的发展（阅读P52“生活、物理、社会”）
1. 热机的发展历程
从______ ___机、____ _____机到___ ____发动机，
常用的内燃机有（1） （如： ）
（2） （如： ）
2.热机的共同特点
3.热机对环境的影响
（1）_____________________________,（2）__________________________
九（上）物理课堂巩固练习
课题：12.4机械能与内能的相互转化(2) 班级_____姓名_________
1.热机是把 能转化成 能的机器，汽油机是最常见的热机，它是利用燃料燃烧在 里产生的 来推动活塞做功的.
2.四冲程内燃机在它的一个工作循环中，要顺次完成 、 、
、 四个冲程。曲轴旋转 圈，活塞往复 次.在 冲程中，机械能转化成内能；把燃料释放的内能转化为机械能的冲程是 冲程.
3.对于四冲程汽油机，燃料进入气缸的冲程是 （ ）
A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
4.摩托车上的热机工作时提供动力的是 ( )
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
5.如图所示为内燃机工作时的压缩冲程是 ( )
6.四冲程汽油机在一个工作循环中，下列说法不正确的是( )
A.对外做功一次 B.有两次能量转化
C.曲轴转动两周 D.压缩冲程把内能转化为机械能
7.一台单缸四冲程柴油机的飞轮转速为3600r/min，则此柴油机1s内（　 ）
A.完成60个冲程，做功60次　　 B.完成120个冲程，做功120次
C.完成120个冲程，做功30次　　D.完成240个冲程，做功30次
8.汽油机的一个工作循环是由四个冲程组成，其中在压缩冲程中，气体的温度升高，这是通过__ __方式增加内能的；为了不让汽油机在工作时温度升得太高，在设计制造时，气缸外有一个水套，让气缸被水包围着，这是通过_ __方式减少气缸内能；用水来包围气缸是因为__________________.
九(上)物理续助练习
课题：12.4机械能与内能的相互转化(2) 班级______姓名____ ___
1.热机是把____ ____能转化为_____ ___能的机器.
2.一台单缸四冲程柴油机在5个工作循环中，活塞往复运动 次，做功 次。
3.如右图所示甲、乙表示四冲程内燃机两个冲程，从气门的启闭和活塞的运动可以判定 （ ）
A.甲是吸气冲程，乙是压缩冲程
B.甲是吸气冲程，乙是做功冲程
C.甲是排气冲程，乙是做功冲程
D.甲是排气冲程，乙是压缩冲程
4.下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况.关于对图中①②③④的补充正确的是( )
A．①做功冲程 ②内能转化为机械能 ③压缩冲程 ④机械能转化为内能
B．①压缩冲程 ②内能转化为机械能 ③做功冲程 ④机械能转化为内能
C．①做功冲程 ②机械能转化为内能 ③压缩冲程 ④内能转化为机械能
D．①压缩冲程 ②机械能转化为内能 ③做功冲程 ④内能转化为机械能
5.内燃机在做功冲程中，高温气体迅速膨胀而做功，此时气体的温度和内能变化的情况是 ( )
A.温度降低，内能减小 B.温度不变，内能不变
C.温度升高，内能增大 D.温度降低，内能增大
6.在汽油机的四个冲程中，都发生能量转化的一组冲程是 ( )
A.吸气冲程和压缩冲程 B. 压缩冲程和做功冲程
C.做功冲程和排气冲程 D. 排气冲程和吸气冲程
7.一台柴油机的转速为2400R/min，则在1s内柴油机对外做功的次数是（ ）
　A.2400次　 　B.1200次　 　C.40次　　 D.20次
8.如图所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，水蒸气的____________能转化为塞子的机械能.图_________中汽油机的工作过程与这一实验过程中能量的转化是一致的.
燃料的化学能
燃烧
做功
燃料的化学能
燃烧
做功
吸气冲程
（ ③ ）
（ ④ ）
（ ① ）
（ ② ）
排气冲程
EMBED PBrush
甲
乙
