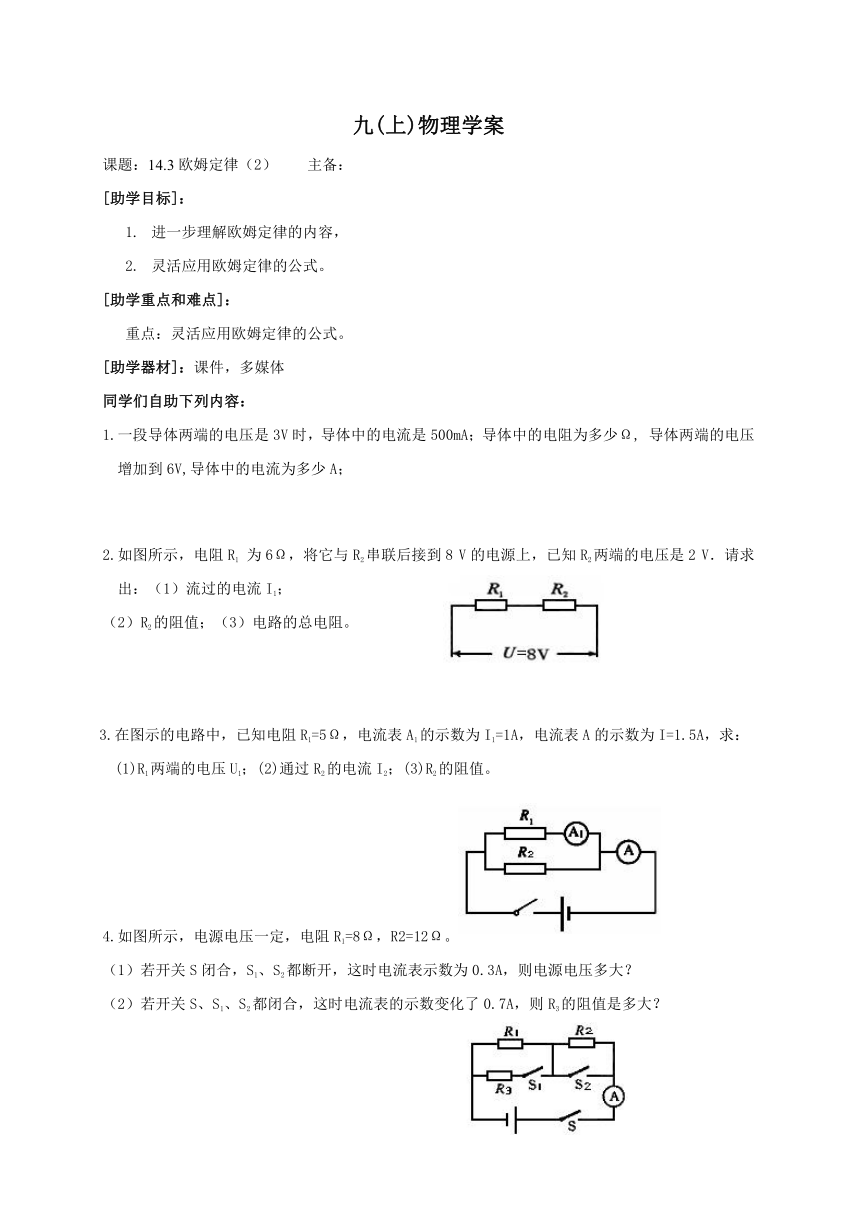

九(上)物理学案
课题：14.3欧姆定律（2） 主备：
[助学目标]：
1. 进一步理解欧姆定律的内容，
2. 灵活应用欧姆定律的公式。
[助学重点和难点]：
重点：灵活应用欧姆定律的公式。
[助学器材]：课件，多媒体
同学们自助下列内容：
1.一段导体两端的电压是3V时，导体中的电流是500mA；导体中的电阻为多少Ω, 导体两端的电压增加到6V,导体中的电流为多少A；
2.如图所示，电阻R1 为6Ω，将它与R2串联后接到8 V的电源上，已知R2两端的电压是2 V．请求出：（1）流过的电流I1；
（2）R2的阻值；（3）电路的总电阻。
3.在图示的电路中，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表A的示数为I=1.5A，求：(1)R1两端的电压U1；(2)通过R2的电流I2；(3)R2的阻值。
4.如图所示，电源电压一定，电阻R1=8Ω，R2=12Ω。
（1）若开关S闭合，S1、S2都断开，这时电流表示数为0.3A，则电源电压多大？
（2）若开关S、S1、S2都闭合，这时电流表的示数变化了0.7A，则R3的阻值是多大？

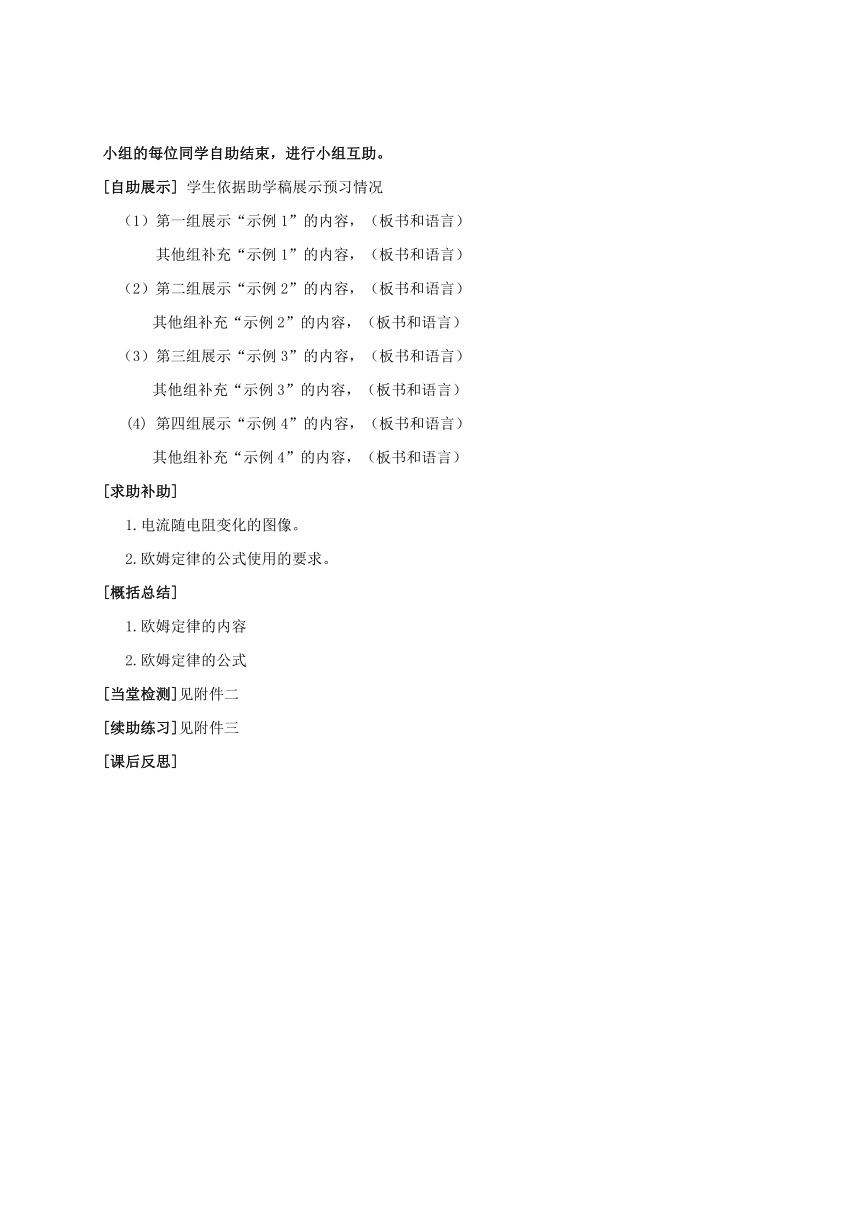

小组的每位同学自助结束，进行小组互助。
[自助展示] 学生依据助学稿展示预习情况
（1）第一组展示“示例1”的内容，（板书和语言）
其他组补充“示例1”的内容，（板书和语言）
（2）第二组展示“示例2”的内容，（板书和语言）
其他组补充“示例2”的内容，（板书和语言）
（3）第三组展示“示例3”的内容，（板书和语言）
其他组补充“示例3”的内容，（板书和语言）
(4) 第四组展示“示例4”的内容，（板书和语言）
其他组补充“示例4”的内容，（板书和语言）
[求助补助]
1.电流随电阻变化的图像。
2.欧姆定律的公式使用的要求。
[概括总结]
1.欧姆定律的内容
2.欧姆定律的公式
[当堂检测]见附件二
[续助练习]见附件三
[课后反思]

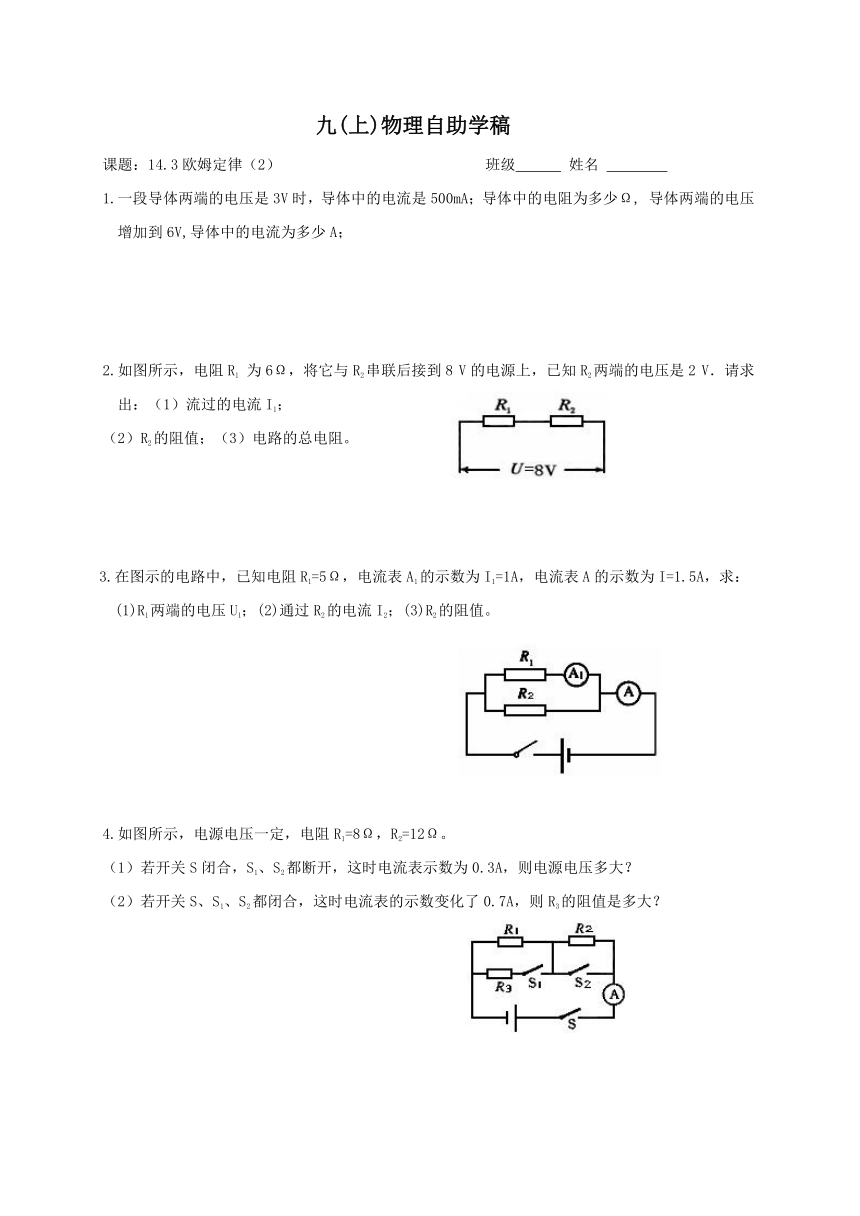

九(上)物理自助学稿
课题：14.3欧姆定律（2） 班级 姓名
1.一段导体两端的电压是3V时，导体中的电流是500mA；导体中的电阻为多少Ω, 导体两端的电压增加到6V,导体中的电流为多少A；
2.如图所示，电阻R1 为6Ω，将它与R2串联后接到8 V的电源上，已知R2两端的电压是2 V．请求出：（1）流过的电流I1；
（2）R2的阻值；（3）电路的总电阻。
3.在图示的电路中，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表A的示数为I=1.5A，求：(1)R1两端的电压U1；(2)通过R2的电流I2；(3)R2的阻值。
4.如图所示，电源电压一定，电阻R1=8Ω，R2=12Ω。
（1）若开关S闭合，S1、S2都断开，这时电流表示数为0.3A，则电源电压多大？
（2）若开关S、S1、S2都闭合，这时电流表的示数变化了0.7A，则R3的阻值是多大？
九（上）物理巩固练习
课题：14.3欧姆定律(2) 班级 姓名
1.一段导体两端的电压是6V时，导体中的电流是600mA；导体中的电阻为多少Ω, 要使通过的电流为1A，加在他两端的电压应是多少V；
2.有一灯泡上标有“3V 0.3A”，现在的电源电压为4.5V，要使灯正常发光，则应串联一个多大的电阻？
3.如图所示电路,电源电压为10V，R1=40Ω，开关闭合后，电流表示数为0.75A。则： （1）通过R1的电流 （2） 通过R2的电流 （3）R2的阻值
4.在如图的电路中，电源电压U=8V，且保持不变，Rl＝10Ω，R2＝40Ω。试问：
（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大
（2）若开关S1S2均闭合，当滑片P滑到b端时，电流表的示数是多少
九（上）物理续助练习
课题：14.3欧姆定律（2） 班级 姓名
1.一个10Ω的定值电阻与一电流表串联，电流表的示数为500mA，我们能否用量程是3V的电压表来测该电阻两端的电压吗？(通过计算后判断)
2.如图电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω．闭合开关S，灯L正常发光．则（1）电流表的示数是多少？
（2）电源电压是多大？
3.如图的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3是，电流表的示数为0.90A。求： （1）电源的电压。（2）电阻R2的阻值。
4.某一温度下，电阻A和B中的电流与其两端
电压的关系如右图，则A的电阻为 Ω。
当A和B串联在0.2A的电路中，A和B两端的
总电压为 V.
当A和B并联在2.0V的电路中，并联电路中
通过干路的电流为 A.
