九（上）物理学案
课题：13.4电压和电压表的使用（1） 主备：
[助学目标]：
1. 通过与水流的类比，了解电压的概念，知道电压的单位
2. 学会正确使用电压表
[助学重点和难点]：
1. 理解电压的概念
2. 理解电压表的使用规则
[助学器材]：
教师:演示用电学线路板、课件、电池、电流表、开关、灯泡和导线
[助学过程]：
同学们自助下列内容：
一、电压（阅读P75）
1.电路中电流的形成，是由于电路两端存在着 ，而电源的作用就维持正负极有一定的 。
2.电压的符号用 表示．
3.电压的单位是：
国际单位： ，符号 。
其他单位： （ ）， （ ）。
单位换算：1kV = V, 1V = mV
4.请同学们看课本上的几种电压值，要求记住的电压值有：
一节干电池电压为 V, 一节蓄电池电压为 V，
家庭电路的电压为 V，对人体安全电压 V。
二、电压表（阅读P76）
1．电路两端的 可用电压表来测量。
2.电压表的读数
（1）电压表的接线柱、量程和分度值
活动：观察电压表完成下列内容：

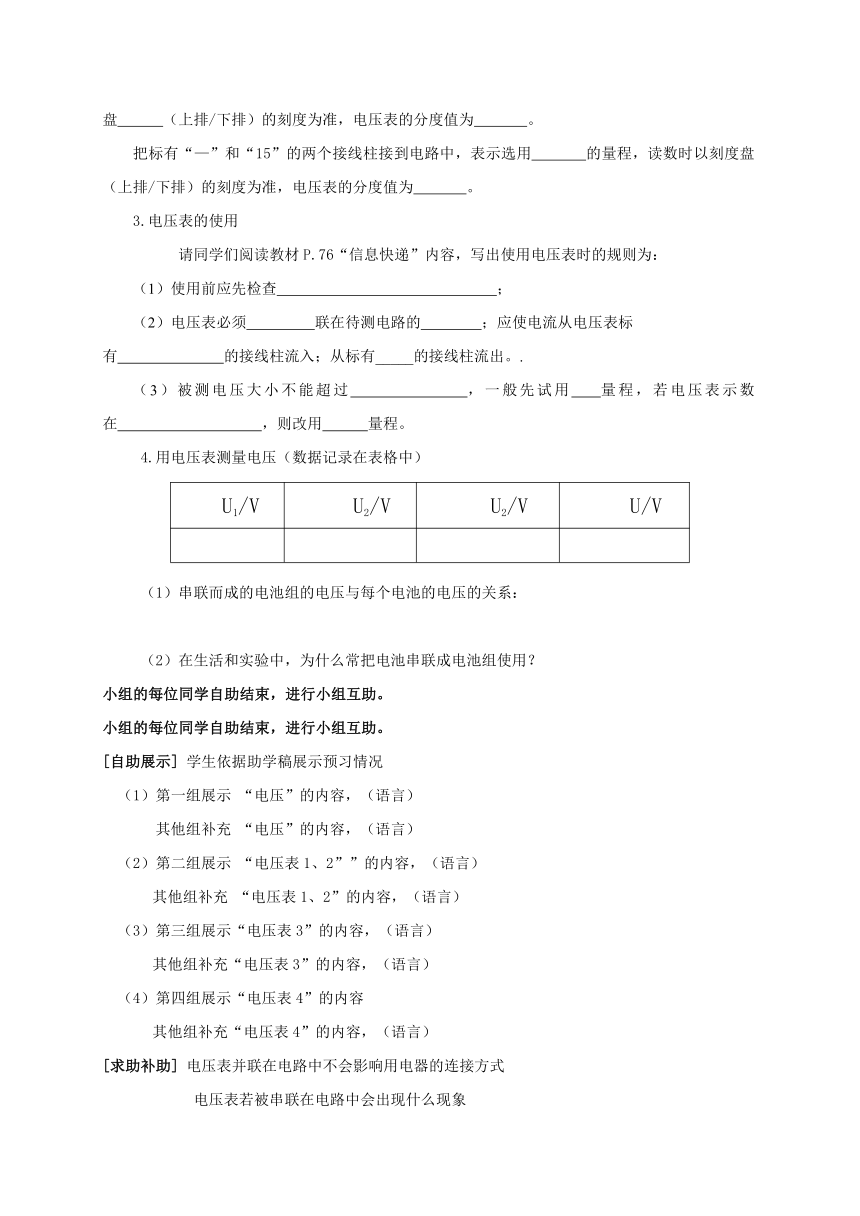

把标有“—”和“3”的两个接线柱接到电路中，表示选用 的量程，读数时应以刻度盘 （上排/下排）的刻度为准，电压表的分度值为 。
把标有“—”和“15”的两个接线柱接到电路中，表示选用 的量程，读数时以刻度盘 （上排/下排）的刻度为准，电压表的分度值为 。
3.电压表的使用
请同学们阅读教材P.76“信息快递”内容，写出使用电压表时的规则为：
（1）使用前应先检查 ；
（2）电压表必须 联在待测电路的 ；应使电流从电压表标
有 的接线柱流入；从标有_____的接线柱流出。.
（3）被测电压大小不能超过 ，一般先试用 量程，若电压表示数在 ，则改用 量程。
4.用电压表测量电压（数据记录在表格中）
U1/V U2/V U2/V U/V
（1）串联而成的电池组的电压与每个电池的电压的关系：
（2）在生活和实验中，为什么常把电池串联成电池组使用？
小组的每位同学自助结束，进行小组互助。
小组的每位同学自助结束，进行小组互助。
[自助展示] 学生依据助学稿展示预习情况
（1）第一组展示 “电压”的内容，（语言）
其他组补充 “电压”的内容，（语言）
（2）第二组展示 “电压表1、2””的内容，（语言）
其他组补充 “电压表1、2”的内容，（语言）
（3）第三组展示“电压表3”的内容，（语言）
其他组补充“电压表3”的内容，（语言）
（4）第四组展示“电压表4”的内容
其他组补充“电压表4”的内容，（语言）
[求助补助] 电压表并联在电路中不会影响用电器的连接方式
电压表若被串联在电路中会出现什么现象

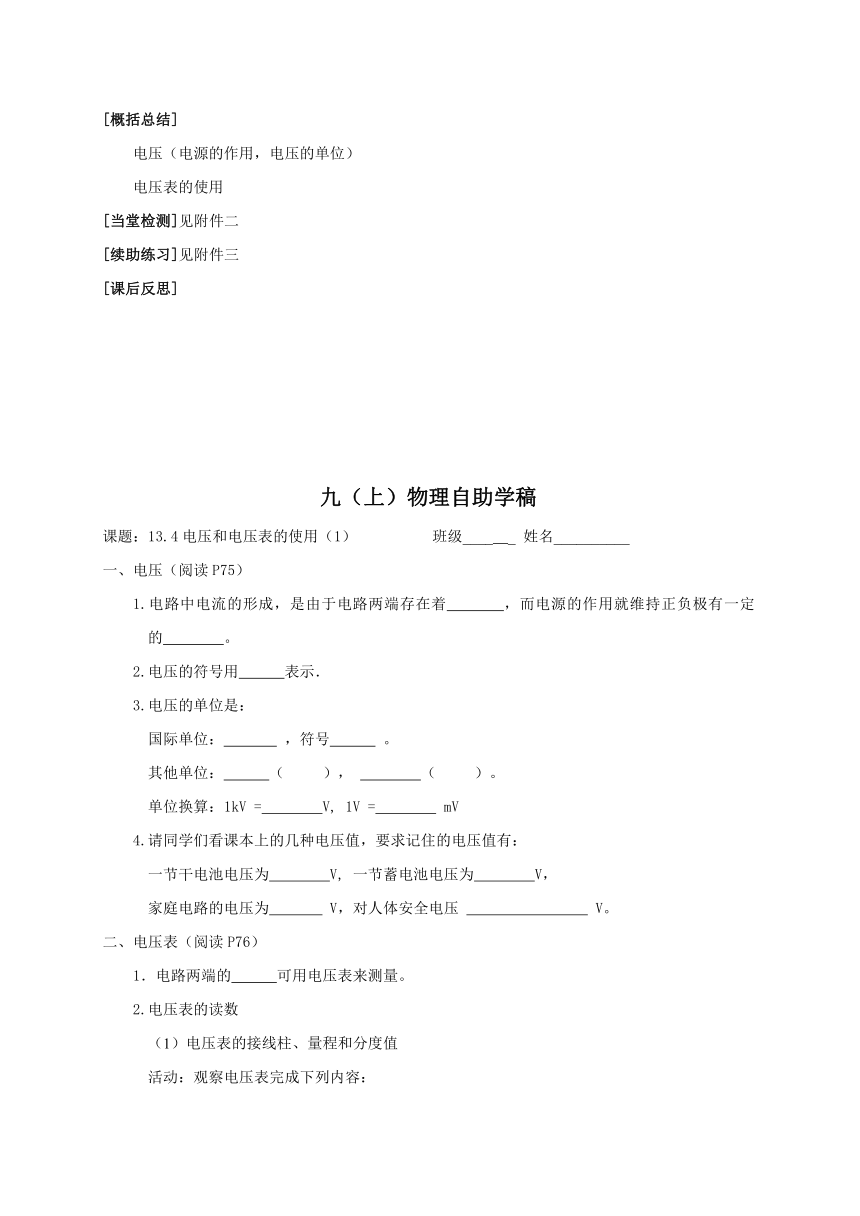

[概括总结]
电压（电源的作用，电压的单位）
电压表的使用
[当堂检测]见附件二
[续助练习]见附件三
[课后反思]
九（上）物理自助学稿
课题：13.4电压和电压表的使用（1） 班级____ _ 姓名__________
一、电压（阅读P75）
1.电路中电流的形成，是由于电路两端存在着 ，而电源的作用就维持正负极有一定的 。
2.电压的符号用 表示．
3.电压的单位是：
国际单位： ，符号 。
其他单位： （ ）， （ ）。
单位换算：1kV = V, 1V = mV
4.请同学们看课本上的几种电压值，要求记住的电压值有：
一节干电池电压为 V, 一节蓄电池电压为 V，
家庭电路的电压为 V，对人体安全电压 V。
二、电压表（阅读P76）
1．电路两端的 可用电压表来测量。
2.电压表的读数
（1）电压表的接线柱、量程和分度值
活动：观察电压表完成下列内容：
把标有“—”和“3”的两个接线柱接到电路中，表示选用 的量程，读数时应以刻度盘 （上排/下排）的刻度为准，电压表的分度值为 。
把标有“—”和“15”的两个接线柱接到电路中，表示选用 的量程，读数时以刻度盘 （上排/下排）的刻度为准，电压表的分度值为 。
3.电压表的使用
请同学们阅读教材P.76“信息快递”内容，写出使用电压表时的规则为：
（1）使用前应先检查 ；
（2）电压表必须 联在待测电路的 ；应使电流从电压表标
有 的接线柱流入；从标有_____的接线柱流出。.
（3）被测电压大小不能超过 ，一般先试用 量程，若电压表示数在 ，则改用 量程。
4.用电压表测量电压（数据记录在表格中）
U1/V U2/V U2/V U/V
（1）串联而成的电池组的电压与每个电池的电压的关系：
（2）在生活和实验中，为什么常把电池串联成电池组使用？
九（上）物理巩固练习
课题：13.4电压和电压表的使用（1） 班级____ _ 姓名_________
1.一节干电池的电压U =____V，一个铅蓄电池的电压U =___V = mV, 家庭电路的电压U =_____V =______kV。
2.使用电压表时测量时，必须把它_____联在被测电路的______；使电流从“+”接线柱______，从“－” 接线柱______；使用时，所测电压不得超过它的__ __.
3.如图所示，学校实验室里常用的电压表有两个量程，
当选用“－”和“15”两个接线柱时，电压表的每个小
格表示____V，图中指针所指示的电压值为_____V，
当选用“－”和“3”两个接线柱时，电流表每个小格
表示____V，图中指针所指示的电压值为_____V．
4.关于电源，下列说法正确的（ ）
A.电源是提供电压的装置 　　 　B.电源是提供持续电流的装置
C.电源是把电能转化为其它形式的能的装置 D.电源是提供自由电荷的装置
5.关于电压表的使用，下列说法正确（ ）
A.电压表不能直接并联在电源的两端
B.电压表一般不易烧坏，因而不需选择量程
C.电压表在使用时，没有电流从表中流过　
D.电压表在使用时，应先用大量程试触．再确定选用的量程
6.在图所示的电路图中，能用电压表正确测出灯Ll两端电压的是( )
A B C D
7.如图所示，有一只灯泡L，还有电池、开关和电压表，电池的电压为2V。现要求将灯泡L接入电路，并用电压表测量灯L两端的电压。请画出对应的电路图。
九（上）物理续助练习
课题：13.4电压和电压表的使用（1） 班级____ _ 姓名_________
1.一般手电筒中是把两节干电池串联起来，它们提供的电压是 V，若需要一个提供9V电压的电源，则需要把_______节干电池______联起来。
2.如图所示，电源电压不变，当开关S1接通，S2断开时，电压表测量的是（　　）
A.灯L1两端的电压 B.灯L2两端的电压
C.电源的电压 　　 D.灯L1和L2的总电压
3.下列说法中正确的是（　　）
A.电路上有电压时，电路中一定有电流。
B.电路中有电流时，电路上一定有电压。
C.当电路中的开关闭合后, 电路中一定有电流。
D.电路中有电流时，电路就是正常工作电路。
4.如图所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（ ）
A.电流表、电流表、电压表；
B.电压表、电流表、电压表；
C.电压表、电流表、电流表；
D.电流表、电压表、电流表。
5.如图所示，将S闭合后，V1、V2测量的电压分别是（ ）
A.L1两端电压，L2两端电压
B.L2两端电压，L1两端电压
C.L1与L2两端电压，L1两端电压
D.L1与L2两端电压，L2两端电
6.如图所示，有两只灯泡L1和L2，还有电池、开关和电压表，电池的电压为2V。现要求将灯泡L1和L2串联起来，并用电压表测量灯L1两端的电压。请将图中的实物元件连接起来，并在虚线框内画出对应的电路图。
V
0
0
5
10
15
1
2
3
－
15
3
