4.3平面镜成像
学习目标：
1、知道平面镜成像的特点，会用平面镜成像特点分析简单的问题。
2、知道平面镜成虚像，了解虚像是怎样形成的。
3、了解日常生活中平面镜成像的现象与应用。
4、学习用“等效替代”方法确定虚像的位置，比较像与物的大小。
学习过程：
一、复习：
1、光的反射定律的内容是什么？
2、黑板用久了会产生“反光”现象，字看不清楚，这是因为黑板发生 出来的光线比粉笔字发生 出来的光线 。（填“强”或“弱”）
3、当入射光线向法线靠拢时，反射角将 ；当反射光线与入射光线垂直时，反射角为 ，当入射光线与平面镜成20°角时，反射角为 。
二、自主学习：
1、 、 、 都可以看做平面镜。
2、平面镜成像的特点是： ； ； 。
3、平面镜成的像与物体关于平面镜 关系。
4、平面镜有着广泛的应用：利用练功房的平面镜，演员可以 ；商店里的平面镜可以 ；用特制的小镜子，牙医可以看见口腔中 的地方；学校楼梯口的镜子，能帮你 。
三、合作探究：
（一）探究平而镜成像的特点:
1、提出问题：平而镜成像时，像的位置、大小与物体的位置、大小有什么关系
观察自己在平而镜中的像，你有什么猜想
2、假设猜想：
3、制定计划，设计实验：
（1）怎样才能既看到像，又能看到平面镜后面的像？目的是什么？
（2）怎么比较像与物体的大小？

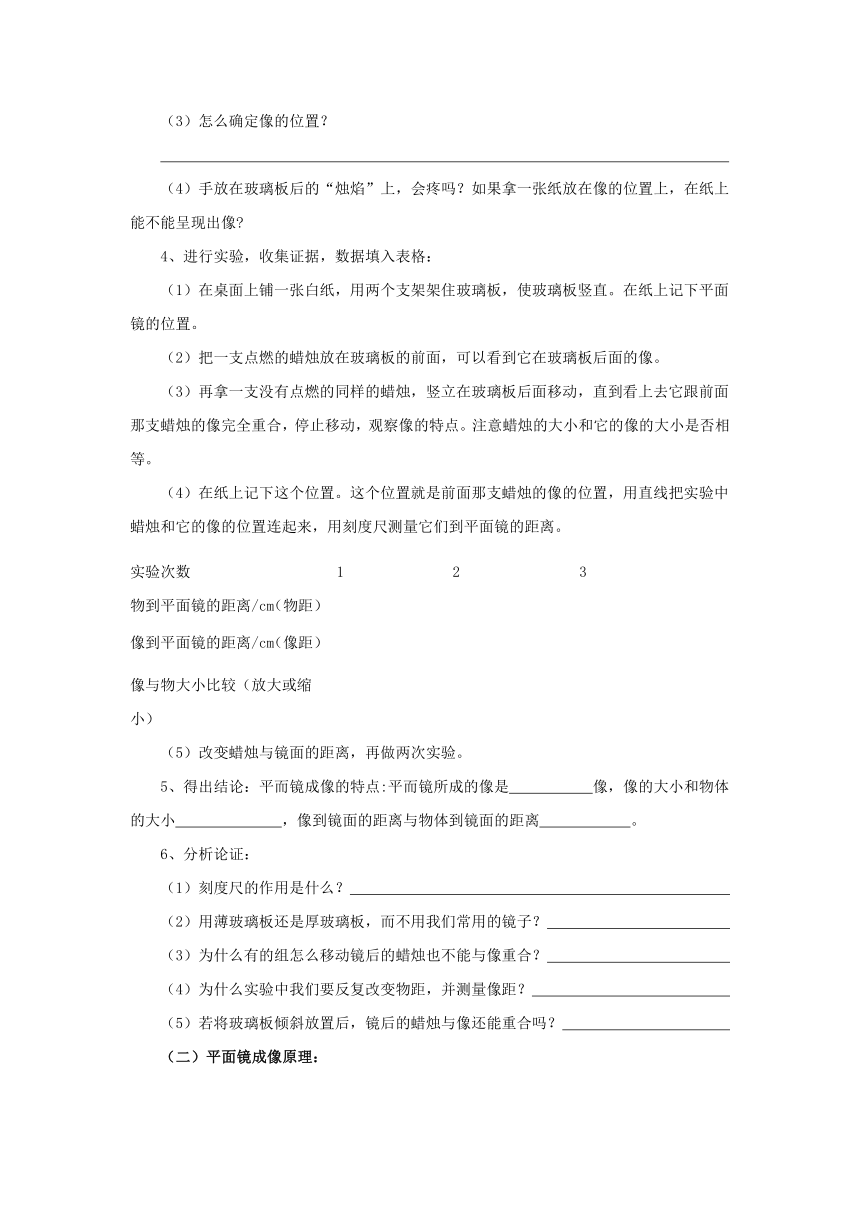

（3）怎么确定像的位置？
（4）手放在玻璃板后的“烛焰”上，会疼吗？如果拿一张纸放在像的位置上，在纸上能不能呈现出像
4、进行实验，收集证据，数据填入表格：
（1）在桌面上铺一张白纸，用两个支架架住玻璃板，使玻璃板竖直。在纸上记下平面镜的位置。
（2）把一支点燃的蜡烛放在玻璃板的前面，可以看到它在玻璃板后面的像。
（3）再拿一支没有点燃的同样的蜡烛，竖立在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重合，停止移动，观察像的特点。注意蜡烛的大小和它的像的大小是否相等。
（4）在纸上记下这个位置。这个位置就是前面那支蜡烛的像的位置，用直线把实验中蜡烛和它的像的位置连起来，用刻度尺测量它们到平面镜的距离。
（5）改变蜡烛与镜面的距离，再做两次实验。
实验次数 1 2 3
物到平面镜的距离/cm（物距）
像到平面镜的距离/cm（像距）
像与物大小比较（放大或缩小）
5、得出结论：平而镜成像的特点:平而镜所成的像是 像，像的大小和物体的大小 ，像到镜面的距离与物体到镜面的距离 。
6、分析论证：
（1）刻度尺的作用是什么？
（2）用薄玻璃板还是厚玻璃板，而不用我们常用的镜子？
（3）为什么有的组怎么移动镜后的蜡烛也不能与像重合？
（4）为什么实验中我们要反复改变物距，并测量像距？
（5）若将玻璃板倾斜放置后，镜后的蜡烛与像还能重合吗？
（二）平面镜成像原理：
由此可以看出：平面镜成像是由于 造成的。
反射光线的的反向延长线的交点形成虚像，虚像不能用光屏接收。
（三）平面镜作图：
方法一：根据平面镜成像特点作图。 方法二：根据光的反射定律作图。
方法：
１、作垂线 １、作反射光线
２、取等距离 ２、反向延长
３、画虚像 ３、画虚像
四、、本节小节：
你学到了： 。
五、课堂巩固：
1、某同学从平而镜前2.5 m处而镜，则该同学在平而镜中的像将( )
A.远离平面镜 B.变大了 C.大小不变 D.变小了
2、如图是同学们探究“平面镜成像特点”的几种情境，下列说法正确的是（ ）
A．若蜡烛A距玻璃板4cm，则蜡烛B距玻璃板8cm才能与蜡烛A的像完全重合
B．若蜡烛A在玻璃板中的像偏高且倾斜，则乙图是产生该现象的原因
C．若在玻璃板与B蜡烛之间放一块挡光板，则不能透过玻璃板看到A的像
D．以上说法均不正确
3、小明同学在家中用两个平面镜和纸筒制做了一个简易潜望镜．如图所示，他把该潜望镜放到窗户下观察窗外的物体，则观察到的物体的像是（ ）
A．与物体等大的、正立的虚像 B. 与物体等大的、倒立的虚像
C．比物体还小的、正立的实像 D．比物体还小的、倒立的实像
4、如图所示，是小明探究平面镜成像的实验装置。实验时，在竖立的玻璃板前12 cm处放一支点燃的蜡烛A，烛焰高6 cm，在玻璃板的后面出现A的像，他再取一支未点燃的同样的蜡烛B放在像处，发现B与A的像完全重合，则蜡烛B到玻璃板的距离为 cm。为了使像看起来更清晰，实验最好在 的环境中进行（选填“较亮”或“较暗”）。
5、检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，如图所示，视力表在镜中的像与被测者相距 m，若视力表全长为0.8m，则视力表在镜中的像的长度为 m。
6、如图所示，将一个发光小球放置于竖直的茶色玻璃板前，会看到玻璃板中也出现一个“小球”。请画出看到“小球“的位置，作一条眼睛看到该“小球”的光路。
7、利用如图装置探究平面镜成像特点：
（1）实验时应选 （较厚/较薄）的玻璃板代替平面镜竖立在水平桌面上。
（2）在玻璃板前放置棋子A，将完全相同的棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，直至B与A的像完全重合，由此可得结论： 。
（3）为了探究平面镜成像的虚实情况，将一张白卡片竖直放在B所在的位置，应在玻璃
板 （前/后）侧观察白卡片上是否有A的像。
（4）改变A的位置，重复（2）中步骤并分别测出A和B到玻璃板的距离，记录在下表中。
序号 1 2 3
A到玻璃板的距离/cm 3.00 5.00 8.00
B到玻璃板的距离/cm 3.00 5.00 8.00
　
　
　
　
分析表中数据，可以得到结论： 。
