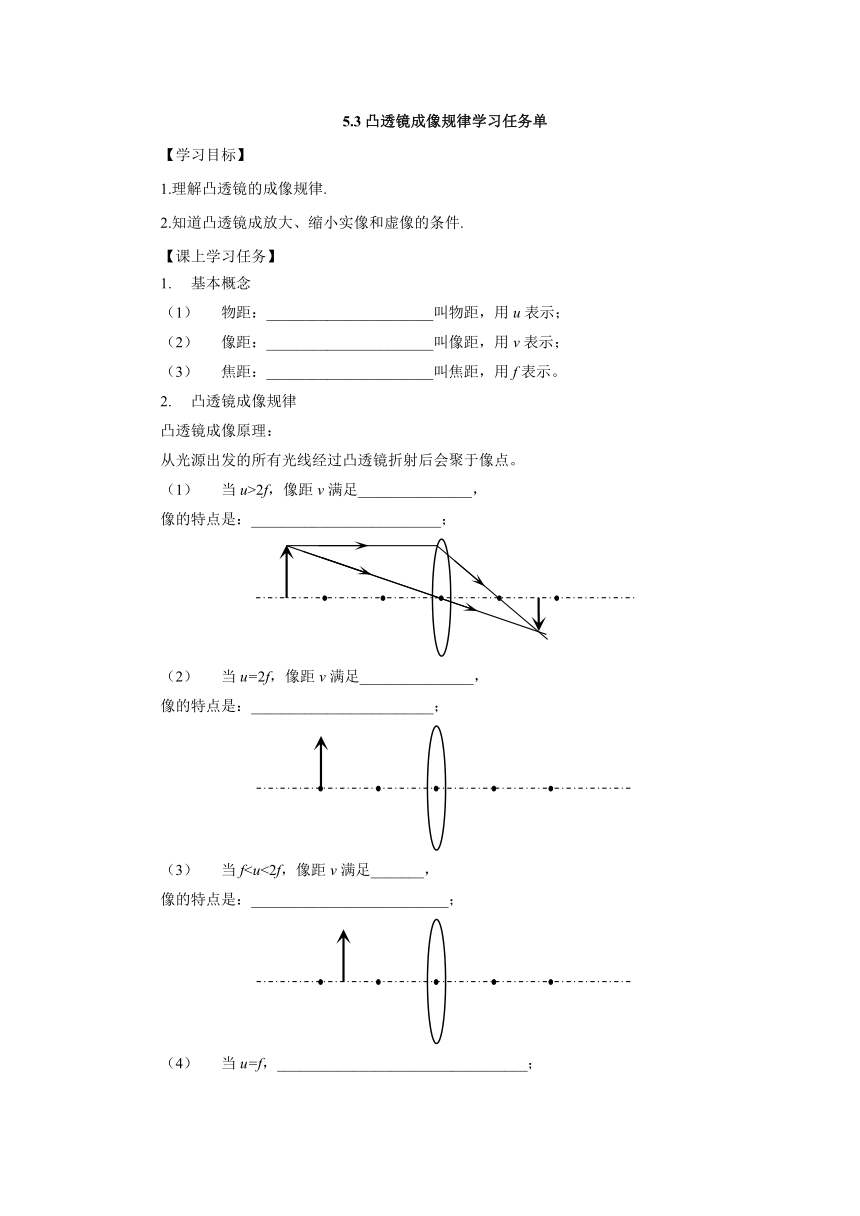

5.3凸透镜成像规律学习任务单
【学习目标】
1.理解凸透镜的成像规律.
2.知道凸透镜成放大、缩小实像和虚像的条件.
【课上学习任务】
基本概念
物距：______________________叫物距，用u表示；
像距：______________________叫像距，用v表示；
焦距：______________________叫焦距，用f表示。
凸透镜成像规律
凸透镜成像原理：
从光源出发的所有光线经过凸透镜折射后会聚于像点。
当u>2f，像距v满足_______________，
像的特点是：_________________________；
当u=2f，像距v满足_______________，
像的特点是：________________________；
当f像的特点是：__________________________；
当u=f，_________________________________；
当u像的特点是：__________________________。

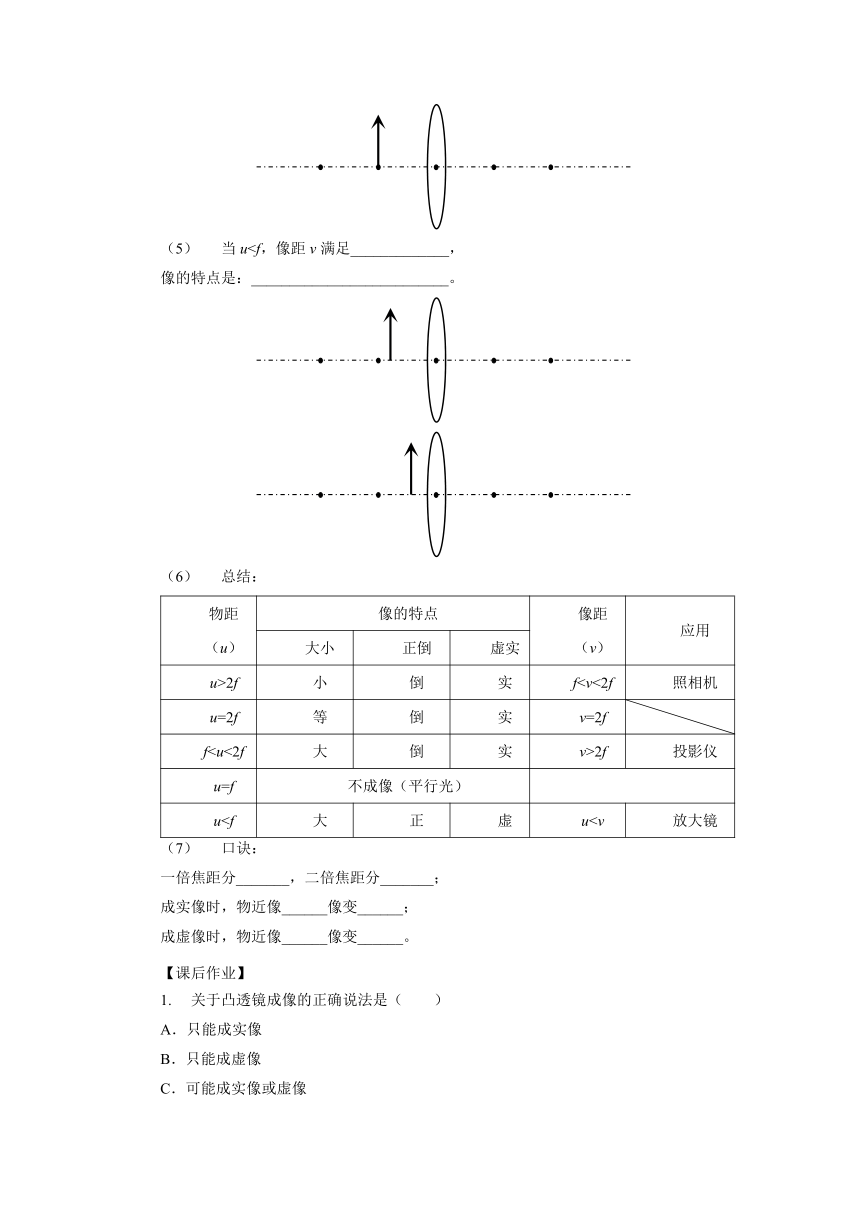

总结：
物距 （u） 像的特点 像距 （v） 应用
大小 正倒 虚实
u>2f 小 倒 实 fu=2f 等 倒 实 v=2f
f2f 投影仪
u=f 不成像（平行光）
u口诀：
一倍焦距分_______，二倍焦距分_______；
成实像时，物近像______像变______；
成虚像时，物近像______像变______。
【课后作业】
关于凸透镜成像的正确说法是（ ）
A．只能成实像
B．只能成虚像
C．可能成实像或虚像
D．一定不能成像
发光体从距凸透镜很远的地方向焦点移动时，在凸透镜另一侧光屏得到的像，像距和像的大小的变化情况是（ ）
A．像距变大、像变大
B．像距不变、像变小
C．像距变小、像变小
D．像距变大、像变小
用放大镜来观察物体，必须把物体放在（ ）
A．透镜的一倍焦距以内
B．透镜的2倍焦距处
C．透镜的焦点与2倍焦距点之间
D．透镜的2倍焦距以外的地方
一物体在离凸透镜20cm处，此时成一放大像，则该凸透镜的焦距不可能是（ ）
A．11cm B．15cm C．20cm D．25cm
有一焦距为10cm的凸透镜，将物体从离凸透镜30cm处沿主光轴移到离凸透镜20cm处，在这个过程中，物体所成的像（ ）
A．始终是正立放大的实像
B．始终是倒立放大的实像
C．离凸透镜越来越远，像变大
D．离凸透镜越来越近，像变小
一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距透镜45cm处，成的像情况是（ ）
A．放大的实像
B．缩小的实像
C．等大的实像
D．上述三种情况都有可能
如图所示，在光屏上恰能看到清晰的像。则像的性质是（ ）
A．倒立缩小的实像
B．正立放大的虚像
C．倒立放大的实像
D．正立缩小的虚像
如图所示，OO′为透镜的主光轴，AB是物体，A′B′是AB经过透镜所成的像。用作图方法找出透镜的位置，并在这个位置画出这个透镜。
如图所示，AB是物体，A′B′是AB经过透镜所成的像。CC′为透镜的主光轴，在图中画出凸透镜的位置，并标出透镜右焦距F。
在探究“凸透镜成像规律”的实验中：
同学们不知道老师所给凸透镜的焦距是多少，于是利用图甲的装置测出了凸透镜的焦距为_______cm。
实验中，将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，使_______、凸透镜和光屏三者中心在同一高度上。
某次实验中，蜡烛、凸透镜和光屏的位置如图乙所示，光屏上恰好能接收到清晰的像，这个像是倒立、______的实像，人们利用这个成像原理制成了______。
如果蜡烛到凸透镜的距离为15cm，调整光屏到凸透镜的距离，使光屏能接收到清晰的像，这个像是倒立、_____的实像，人们利用这个成像原理制成了_____。
如果让光屏上的像更小一些，除了移动蜡烛外，还应将光屏向_______（选填“左”或“右”）移动，才能接收到清晰的像。
要使光屏上的像变成与物大小相等，则应向右调节蜡烛到_____cm处，光屏应向______（选填“左”或“右”）调到______cm处。
【课后作业参考答案】
C
A
A
C
C
D
C
（1）10.0
（2）烛焰
（3）缩小，照相机
（4）放大，投影仪（或“幻灯机”）
（5）左
（6）30，右，70
