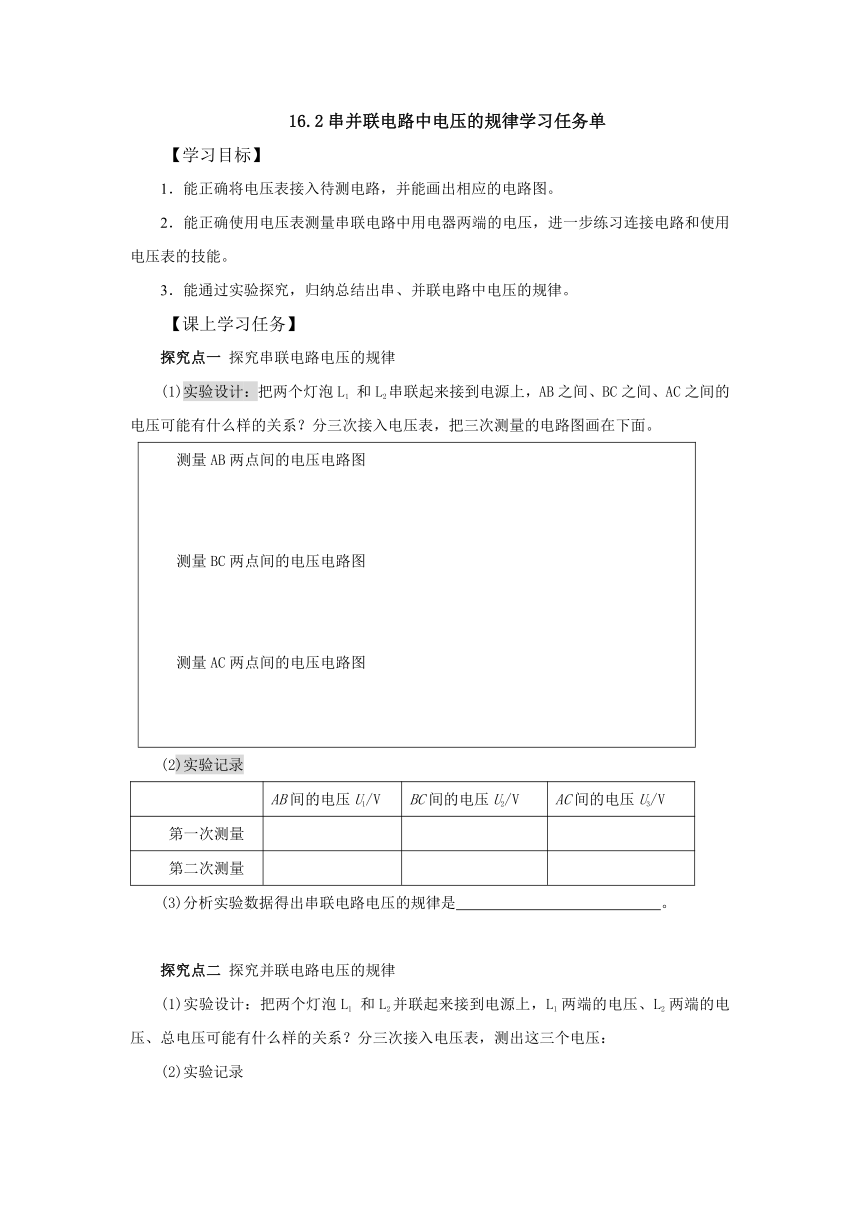

16.2串并联电路中电压的规律学习任务单
【学习目标】
1．能正确将电压表接入待测电路，并能画出相应的电路图。
2．能正确使用电压表测量串联电路中用电器两端的电压，进一步练习连接电路和使用电压表的技能。
3．能通过实验探究，归纳总结出串、并联电路中电压的规律。
【课上学习任务】
探究点一 探究串联电路电压的规律
(1)实验设计：把两个灯泡L1 和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压可能有什么样的关系？分三次接入电压表，把三次测量的电路图画在下面。
测量AB两点间的电压电路图 测量BC两点间的电压电路图 测量AC两点间的电压电路图
(2)实验记录
AB间的电压U1/V BC间的电压U2/V AC间的电压U3/V
第一次测量
第二次测量
分析实验数据得出串联电路电压的规律是 。
探究点二 探究并联电路电压的规律
(1)实验设计：把两个灯泡L1 和L2并联起来接到电源上，L1 两端的电压、L2 两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：
(2)实验记录
L1 两端的电压U1/V L2 两端的电压U2/V 总电压U/V
第一次测量
第二次测量
(3)分析实验数据得出并联电路电压的规律是 。
【归纳整理】
串联电路电压的规律是 。
并联电路电压的规律是 。
【课后作业】
1．串联电池组的电压是各节电池的电压的 ，小明的一玩具电动火车要9V的电压才能起动，他要买 节干电池并将它们 联使用才行。
2．四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为3.8V，则该电源电压约为 ；如果将四只灯泡并联在该电源两端，则可能出现的现象是 。
3．在下图所示的电路中，电源是由3节干电池串联组成的。S闭合后则电压表V的示数为 V，电压表 V1的示数为 V，电压表 V2的示数为 V，用电流表测得A处电流为0.5A，B处电流为0.2A，则通过L1的电流是 A，通过L2的电流是 A。
4．如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（ ）
A.3V和7.5V
B.1.5V和4.5V
C.3V和1.5V
D.1.5V和3V
5．如图所示，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则 ( )
A．两端的电压为3V
B．两端的电压为6V
C．两端的电压为3V
D．两端的电压为9V
【课后作业参考答案】
和；6；串
15.2；小灯泡被烧坏
4.5；4.5；4.5；0.3；0.2
C
Ａ
