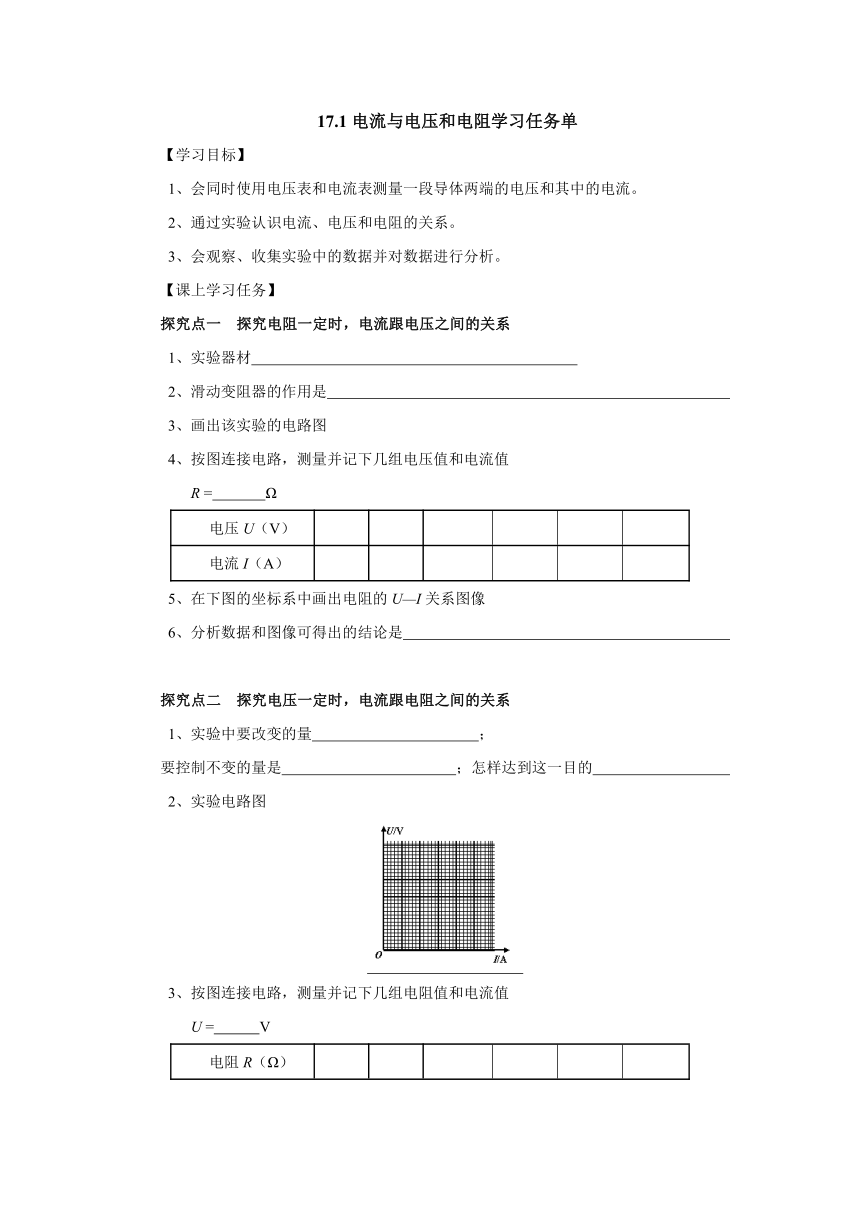

17.1电流与电压和电阻学习任务单
【学习目标】
1、会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。
2、通过实验认识电流、电压和电阻的关系。
3、会观察、收集实验中的数据并对数据进行分析。
【课上学习任务】
探究点一 探究电阻一定时，电流跟电压之间的关系
1、实验器材
2、滑动变阻器的作用是
3、画出该实验的电路图
4、按图连接电路，测量并记下几组电压值和电流值
R = Ω
电压U（V）
电流I（A）
5、在下图的坐标系中画出电阻的U—I关系图像
6、分析数据和图像可得出的结论是
探究点二 探究电压一定时，电流跟电阻之间的关系
1、实验中要改变的量 ；
要控制不变的量是 ；怎样达到这一目的
2、实验电路图
3、按图连接电路，测量并记下几组电阻值和电流值
U = V
电阻R（Ω）
电流I（A）
4、在下图的坐标系中画出每个电阻的R—I关系图像
5、分析数据可得出的结论是
教师引导、学生自我归纳小结
电流、电压、电阻的关系可表示为：

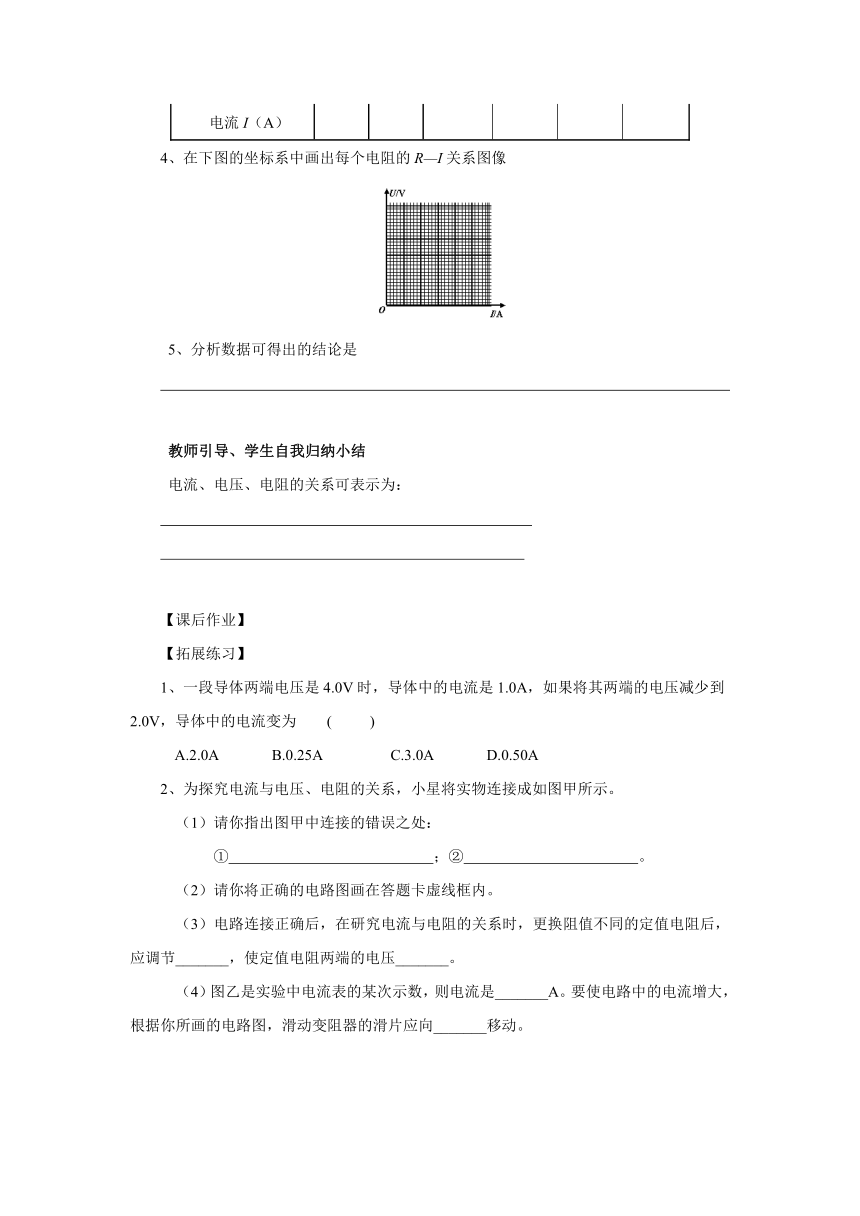

【课后作业】
【拓展练习】
1、一段导体两端电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减少到2.0V，导体中的电流变为 ( )
A.2.0A B.0.25A C.3.0A D.0.50A
2、为探究电流与电压、电阻的关系，小星将实物连接成如图甲所示。
（1）请你指出图甲中连接的错误之处：
① ；② 。
（2）请你将正确的电路图画在答题卡虚线框内。
（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节_______，使定值电阻两端的电压_______。
（4）图乙是实验中电流表的某次示数，则电流是_______A。要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动。
3、当某导体两端的电压是6V时，通过该导体的电流是0.6A，如果使该导体两端的电压再增加3V，那么这时该导体的电阻将 (选填“变大”“不变”或“变小”)；通过它的电流是 A。
4、甲、乙两个电阻的阻值分别为4Ω和8Ω，若将它们并联后接在12V的电源两端（电源电压保持不变），则通过甲电阻的电流与乙电阻的电流之比是 ；若将两电阻串联到同一电源上，则通过他它们的电流之比是 。
5、在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验。
（1）闭合开关前，滑动变阻器的滑片P应处于 。
（2）当滑片P移到某一位置时，电压表和电流表的示数分别如图-3、图-4所示，则电压表的读数为 V,电流表的读数为 A.
(3)移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比。实验中滑动变阻器的作用是
【课后作业参考答案】
1. D
2. （1）①电流表正负接线柱接反了；②电压表没有并联在R两端
（2 ）
（3 ）滑动变阻器；不变
（4 ）0.2；右
3. 不变；0.9
4. 2:1；1:1
5. （1）阻值最大处；（2）2.6；0.26；
（3）改变流过电阻的电流，以便多次测量。保护电路
