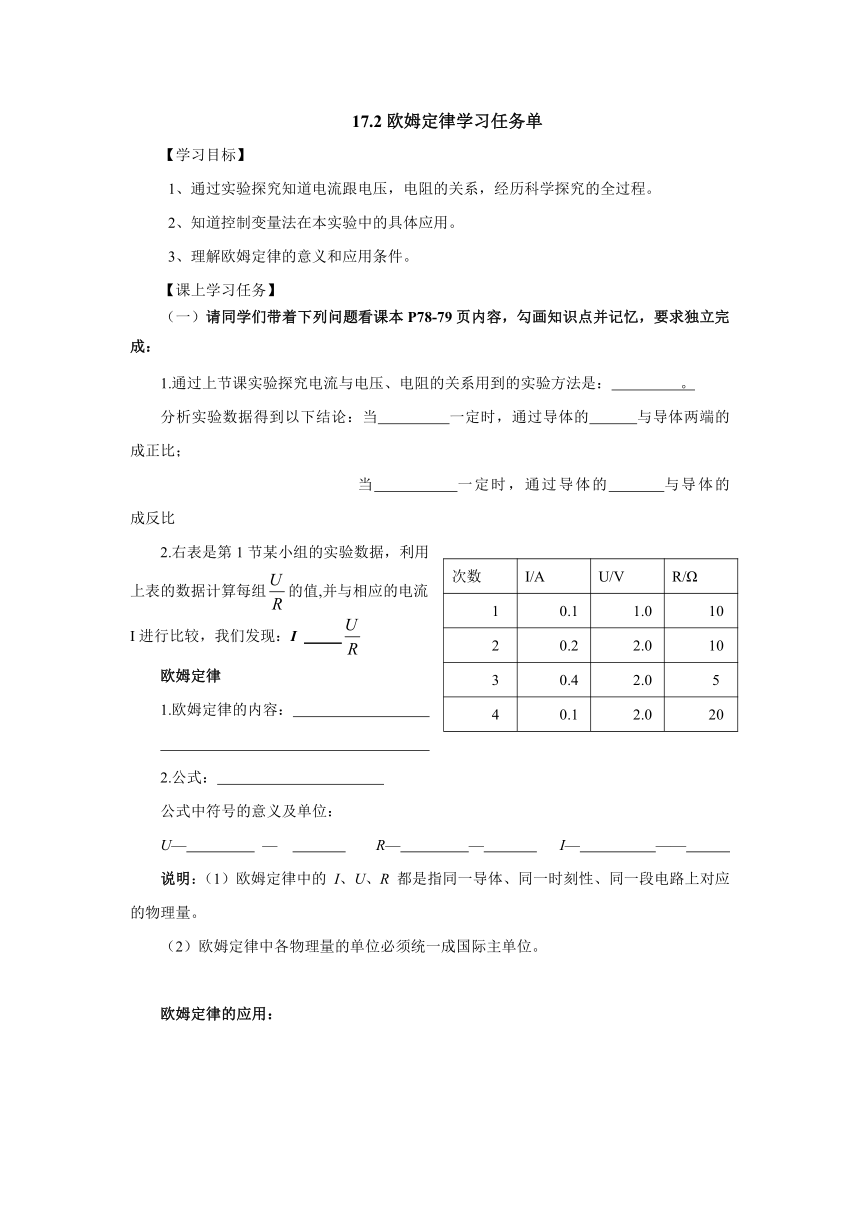

17.2欧姆定律学习任务单
【学习目标】
1、通过实验探究知道电流跟电压，电阻的关系，经历科学探究的全过程。
2、知道控制变量法在本实验中的具体应用。
3、理解欧姆定律的意义和应用条件。
【课上学习任务】
（一）请同学们带着下列问题看课本P78-79页内容，勾画知识点并记忆，要求独立完成：
1.通过上节课实验探究电流与电压、电阻的关系用到的实验方法是： 。
分析实验数据得到以下结论：当 一定时，通过导体的 与导体两端的 成正比；
当 一定时，通过导体的 与导体的 成反比
次数 I/A U/V R/Ω
1 0.1 1.0 10
2 0.2 2.0 10
3 0.4 2.0 5
4 0.1 2.0 20
2.右表是第1节某小组的实验数据，利用上表的数据计算每组的值,并与相应的电流I进行比较，我们发现：I
欧姆定律
1.欧姆定律的内容：
2.公式：
公式中符号的意义及单位：
U— — R— — I— ——
说明：（1）欧姆定律中的 I、U、R 都是指同一导体、同一时刻性、同一段电路上对应的物理量。
（2）欧姆定律中各物理量的单位必须统一成国际主单位。
欧姆定律的应用：
1.在课本P78的例题1中，已知条件是什么？要求什么？用哪个公式来求？
2.在课本P79的例题2中，已知条件是什么？要求什么？用哪个公式来求？
【课后作业】
1.一个定值电阻接在某段电路中，当电压为1.5V时，通过的电流为0.15A，当电压增大为原来的2倍时，通过它的电流为 A。
2.在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2。（选填“大于”、“等于” 或“小于”）
3．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为 ( )
A．0～0.6A，0～3V
B．0～0.6A，0～15V
C．0～3A，0～3V
D．0～3A，0～15V
4.如图所示，将两电阻串联接入电路中，R1=5Ω，R1两端的电压U1=2V，R2两端的电压U2=4V。求R2的阻值。
5.欧姆定律应用
(1)利用欧姆定律求电流：应用公式：
①一条电阻丝的电阻是110Ω，接在220V的电压上，通过它的电流是多少？
(2)利用欧姆定律求电路的电压：由公式 变形得
②一个电熨斗的电阻0.1KΩ，使用时流过的电流是2.1A，则加在电熨斗两端的电压是多少？
(3)利用欧姆定律求导体的电阻：由公式 变形得
③在一个电阻的两端加的电压是20V，用电流表测得流过它的电流是1A，，则这个电阻的阻值是多少？当加在这个电阻两端的电压为10V时，通过它的电流是多少？当它两端的电压为0时，通过它的电流是多少？电阻又是多少？
【课后作业参考答案】
1.0.3
大于
B
10Ω
（1）I=U/R ①2A
I=U/R;U=IR ②210V
I=U/R；R=U/I ③20Ω；0.5A；0；20Ω
