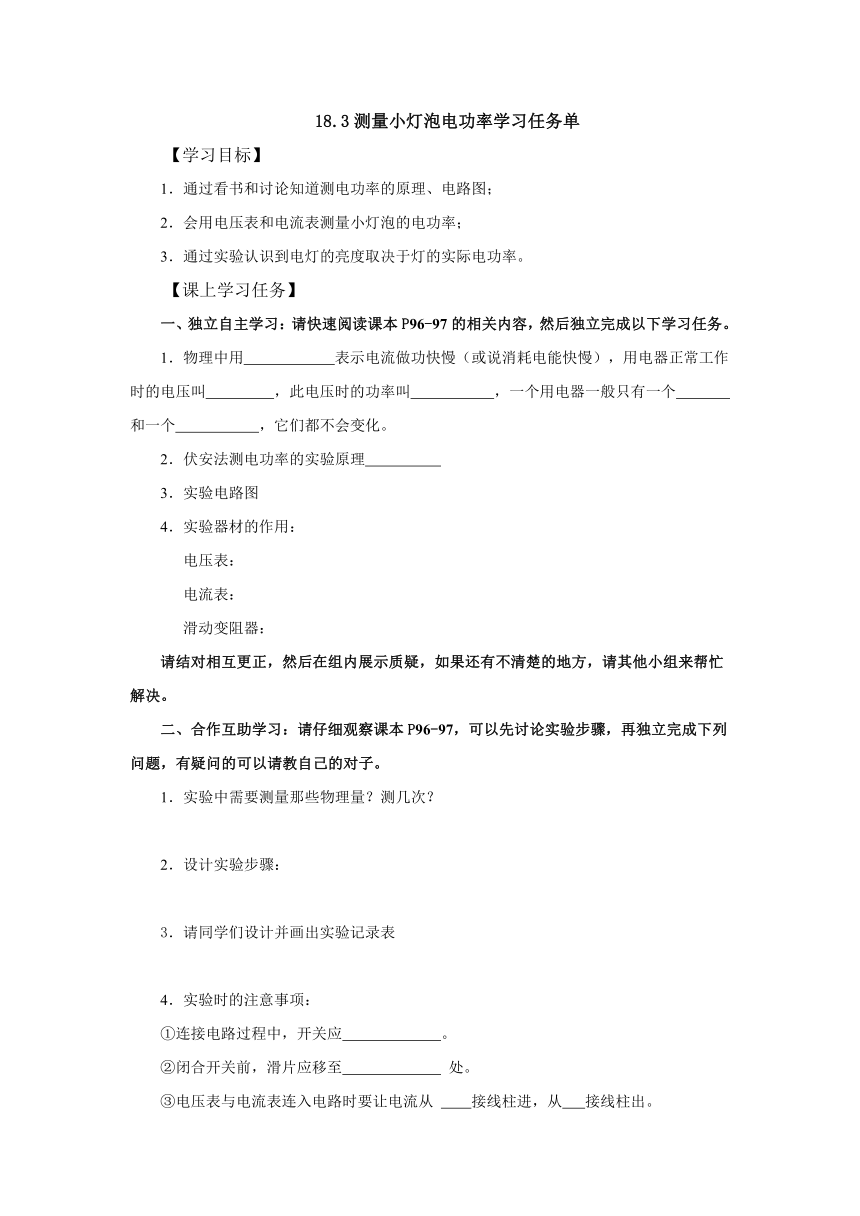

18.3测量小灯泡电功率学习任务单
【学习目标】
1．通过看书和讨论知道测电功率的原理、电路图；
2．会用电压表和电流表测量小灯泡的电功率；
3．通过实验认识到电灯的亮度取决于灯的实际电功率。
【课上学习任务】
一、独立自主学习：请快速阅读课本P96-97的相关内容，然后独立完成以下学习任务。
1．物理中用 表示电流做功快慢（或说消耗电能快慢），用电器正常工作时的电压叫 ，此电压时的功率叫 ，一个用电器一般只有一个 和一个 ，它们都不会变化。
2．伏安法测电功率的实验原理
3．实验电路图
4．实验器材的作用：
电压表：
电流表：
滑动变阻器：
请结对相互更正，然后在组内展示质疑，如果还有不清楚的地方，请其他小组来帮忙解决。
二、合作互助学习：请仔细观察课本P96-97，可以先讨论实验步骤，再独立完成下列问题，有疑问的可以请教自己的对子。
1．实验中需要测量那些物理量？测几次？
2．设计实验步骤：
3．请同学们设计并画出实验记录表
4．实验时的注意事项：
①连接电路过程中，开关应 。
②闭合开关前，滑片应移至 处。
③电压表与电流表连入电路时要让电流从 接线柱进，从 接线柱出。
④连接电路时，器材布置应注意让电压表和电流表的表盘正对自己，便于读数。

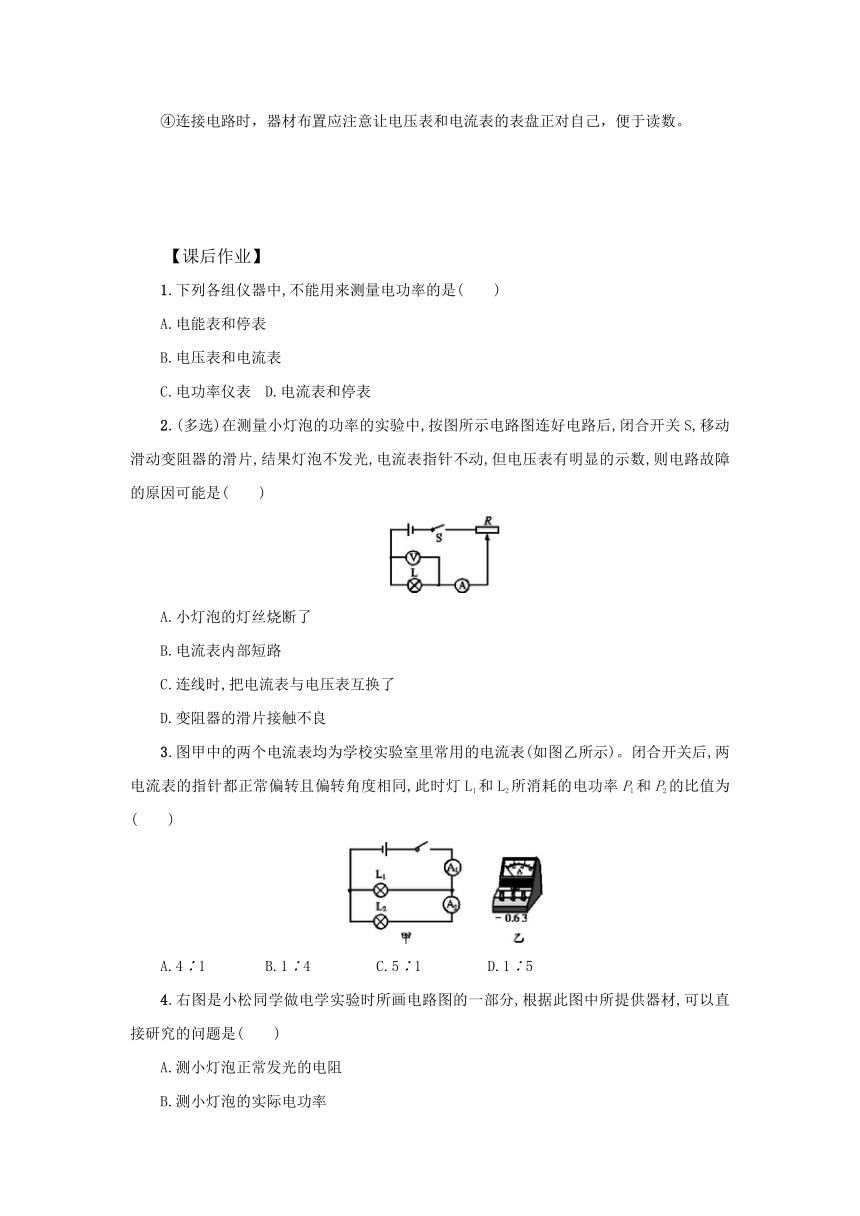

【课后作业】
1.下列各组仪器中,不能用来测量电功率的是(　　)
A.电能表和停表
B.电压表和电流表
C.电功率仪表 D.电流表和停表
2.(多选)在测量小灯泡的功率的实验中,按图所示电路图连好电路后,闭合开关S,移动滑动变阻器的滑片,结果灯泡不发光,电流表指针不动,但电压表有明显的示数,则电路故障的原因可能是(　　)
A.小灯泡的灯丝烧断了
B.电流表内部短路
C.连线时,把电流表与电压表互换了
D.变阻器的滑片接触不良
3.图甲中的两个电流表均为学校实验室里常用的电流表(如图乙所示)。闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯L1和L2所消耗的电功率P1和P2的比值为(　　)
A.4∶1 B.1∶4 C.5∶1 D.1∶5
4.右图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是(　　)
A.测小灯泡正常发光的电阻
B.测小灯泡的实际电功率
C.测小灯泡消耗的电能
D.测小灯泡正常工作时的温度

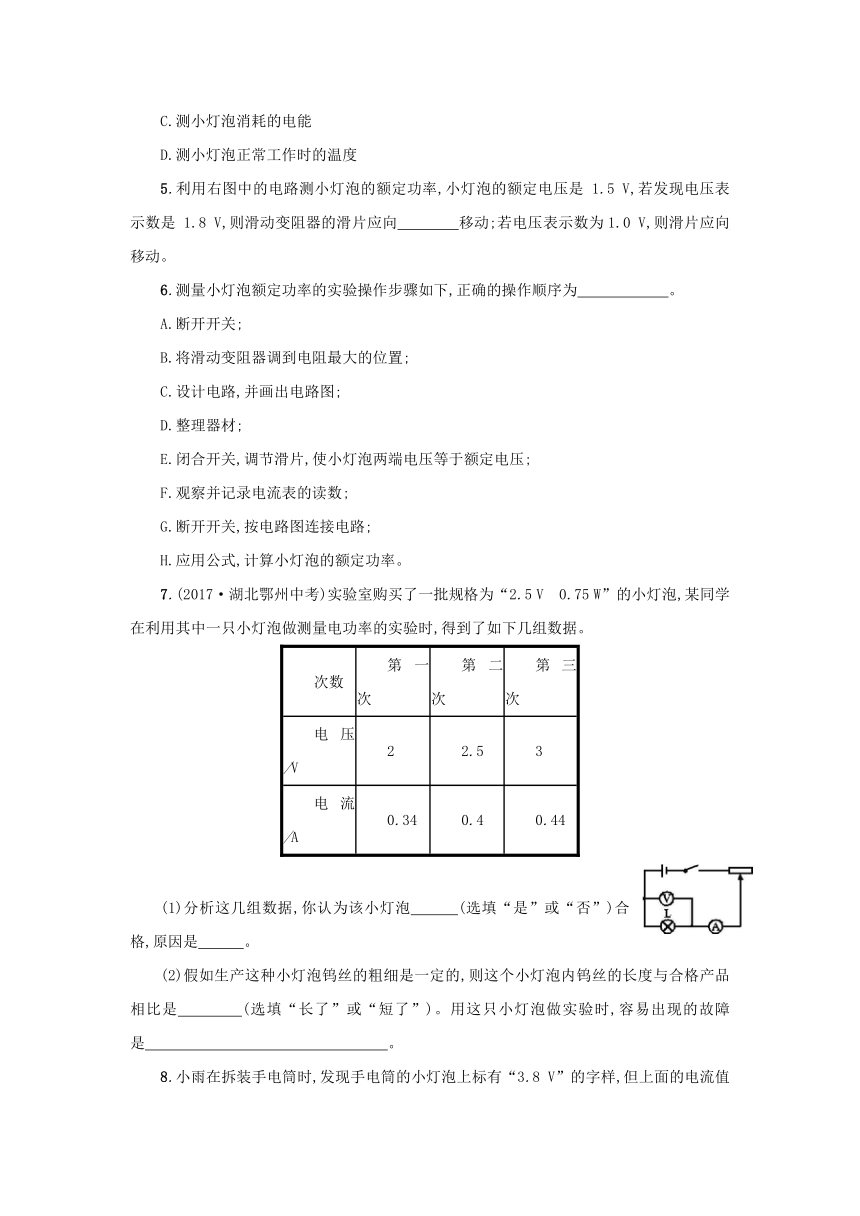

5.利用右图中的电路测小灯泡的额定功率,小灯泡的额定电压是 1.5 V,若发现电压表示数是 1.8 V,则滑动变阻器的滑片应向　　　　移动;若电压表示数为1.0 V,则滑片应向　　　　移动。
6.测量小灯泡额定功率的实验操作步骤如下,正确的操作顺序为　　　　　　。
A.断开开关;
B.将滑动变阻器调到电阻最大的位置;
C.设计电路,并画出电路图;
D.整理器材;
E.闭合开关,调节滑片,使小灯泡两端电压等于额定电压;
F.观察并记录电流表的读数;
G.断开开关,按电路图连接电路;
H.应用公式,计算小灯泡的额定功率。
7.(2017·湖北鄂州中考)实验室购买了一批规格为“2.5 V　0.75 W”的小灯泡,某同学在利用其中一只小灯泡做测量电功率的实验时,得到了如下几组数据。
次数 第一次 第二次 第三次
电压/V 2 2.5 3
电流/A 0.34 0.4 0.44
(1)分析这几组数据,你认为该小灯泡　　　(选填“是”或“否”)合格,原因是　 　。
(2)假如生产这种小灯泡钨丝的粗细是一定的,则这个小灯泡内钨丝的长度与合格产品相比是　　　　(选填“长了”或“短了”)。用这只小灯泡做实验时,容易出现的故障是　　　　　　　　　　　　　　　　。
8.小雨在拆装手电筒时,发现手电筒的小灯泡上标有“3.8 V”的字样,但上面的电流值已经模糊不清,他想通过实验测量该灯泡的额定功率,图甲为他所连的实验电路。
(1)电池盒中至少有　　　　节干电池。
(2)经检查发现电路接线有错误,小雨只做了一处改动就闭合开关进行实验。请在他接错的导线上打上“×”,并改正。
(3)实验时,小雨移动滑动变阻器的滑片,当电压表的示数为3.8 V时,电流表的示数如图乙所示。则该小灯泡的额定电流为　　　　 A,额定功率为　　　　 W。
9.在测定小灯泡的电功率的实验中,小明同学选取了一个标有“2.5 V”、额定功率约为1 W的小灯泡和必要的实验器材,连接的电路如图甲所示。
次数 电压表示数U/V 电流表示数I/A 灯泡亮度
1 1.50 0.32 发光微弱
2 2.00 0.38 较暗
3 2.50 正常发光
4 3.00 0.46 很亮
(1)闭合开关前,老师检查发现小明同学连接的电路有一根导线连接错误,请你在错误的连线上画“×”,并只移动一根导线,用笔画线代替导线将电路连接正确。
(2)经检查电路连接正确后,小明连续进行了4次测量,并把测量的数据和观察到的现象填写在表格里,其中第3次测量时电流表的示数如图乙所示,此时的电流为　　　 A,小灯泡的额定功率为　　　 W。
(3)从表格中的数据可知,灯丝的电阻随两端电压的增加而　　　　(选填“增大”或“减小”),灯丝电阻发生变化的本质是电阻随　　　　　　　　而增大。
【课后作业参考答案】
1.D　2.AC　3.A　
4.B　
5答案 右　左
6.解析 实验操作应按设计电路、连接电路、实验操作、数据处理、整理器材的顺序进行。
答案 CGBEFADH
7答案 (1)否　在额定电压的条件下小灯泡的实际电功率大于额定功率　(2)短了　小灯泡容易烧坏
8答案 (1)3　(2)如图所示　(3)0.3　1.14
9.答案 (1)电路图如图所示　(2)0.42　1.05
(3)增大　温度升高
