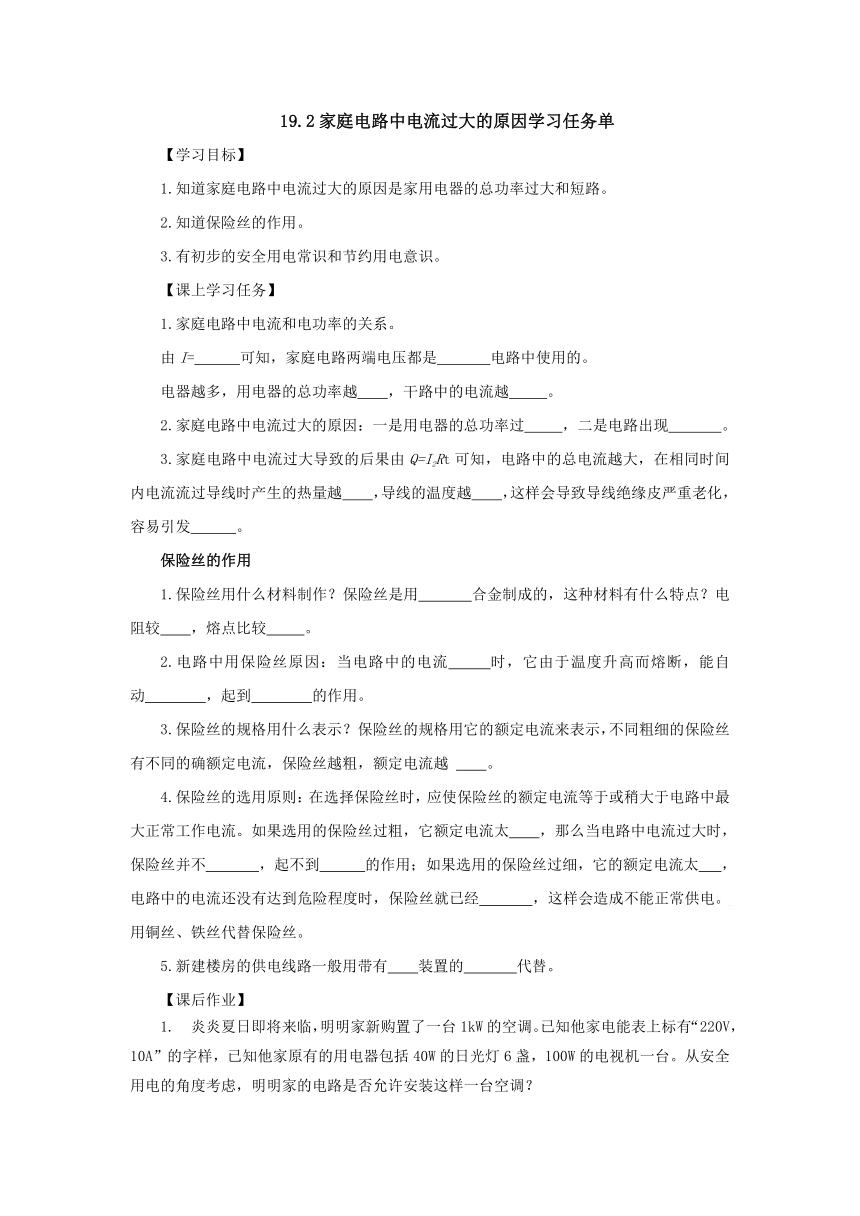

19.2家庭电路中电流过大的原因学习任务单
【学习目标】
1.知道家庭电路中电流过大的原因是家用电器的总功率过大和短路。
2.知道保险丝的作用。
3.有初步的安全用电常识和节约用电意识。
【课上学习任务】
1.家庭电路中电流和电功率的关系。
由I= 可知，家庭电路两端电压都是 电路中使用的。
电器越多，用电器的总功率越 ，干路中的电流越 。
2.家庭电路中电流过大的原因：一是用电器的总功率过 ，二是电路出现 。
3.家庭电路中电流过大导致的后果由Q=I2Rt可知，电路中的总电流越大，在相同时间内电流流过导线时产生的热量越 ，导线的温度越 ，这样会导致导线绝缘皮严重老化，容易引发 。
保险丝的作用
1.保险丝用什么材料制作？保险丝是用 合金制成的，这种材料有什么特点？电阻较 ，熔点比较 。
2.电路中用保险丝原因：当电路中的电流 时，它由于温度升高而熔断，能自动 ，起到 的作用。
3.保险丝的规格用什么表示？保险丝的规格用它的额定电流来表示，不同粗细的保险丝有不同的确额定电流，保险丝越粗，额定电流越 。
4.保险丝的选用原则：在选择保险丝时，应使保险丝的额定电流等于或稍大于电路中最大正常工作电流。如果选用的保险丝过粗，它额定电流太 ，那么当电路中电流过大时，保险丝并不 ，起不到 的作用；如果选用的保险丝过细，它的额定电流太 ，电路中的电流还没有达到危险程度时，保险丝就已经 ，这样会造成不能正常供电。 用铜丝、铁丝代替保险丝。
5.新建楼房的供电线路一般用带有 装置的 代替。
【课后作业】
炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家电能表上标有“220V，10A”的字样，已知他家原有的用电器包括40W的日光灯6盏，100W的电视机一台。从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是不同的。其原因各是什么？
_____________________________________________________________________________________________________。
小明家的空气开关跳闸了，正确的处理方法应该是________
____________________________________________________
____________________________________________________。
对保险丝下列说法正确的是（ ）
A．没有保险丝，可用铁丝代替
B．保险丝越粗，允许通过的电流越大，所以越粗越好
C．在发生触电事故时自动切断电路
D．当电路发生过流故障，保险丝立即熔断，自动切断电路
关于家庭电路中电流过大，引起保险丝熔断的原因，下列说法中错误的是（ ）
A．同时使用几个大功率的用电器
B．火线和零线直接连通
C．电线使用年久，绝缘皮老化，使两根电源线相连通
D．检修房屋不小心使进户零线断路
（双选）小刚有一个带有开关、指示灯和多个插座的接线板，如图所示。每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下列说法正确是（ ）
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯串联
【课后作业参考答案】
允许安装。
甲图电流过大是由于电路总功率过大导致的；
乙图电流过大是由于电路发生短路导致的。
①断开所有用电器；②闭合空气开关；③接通该空气开关控制的用电器。
若用电器可以正常工作，说明跳闸原因是总功率过大，需减少用电器个数。若再次跳闸，说明跳闸原因是短路，需检修电路。
D
D
BD
