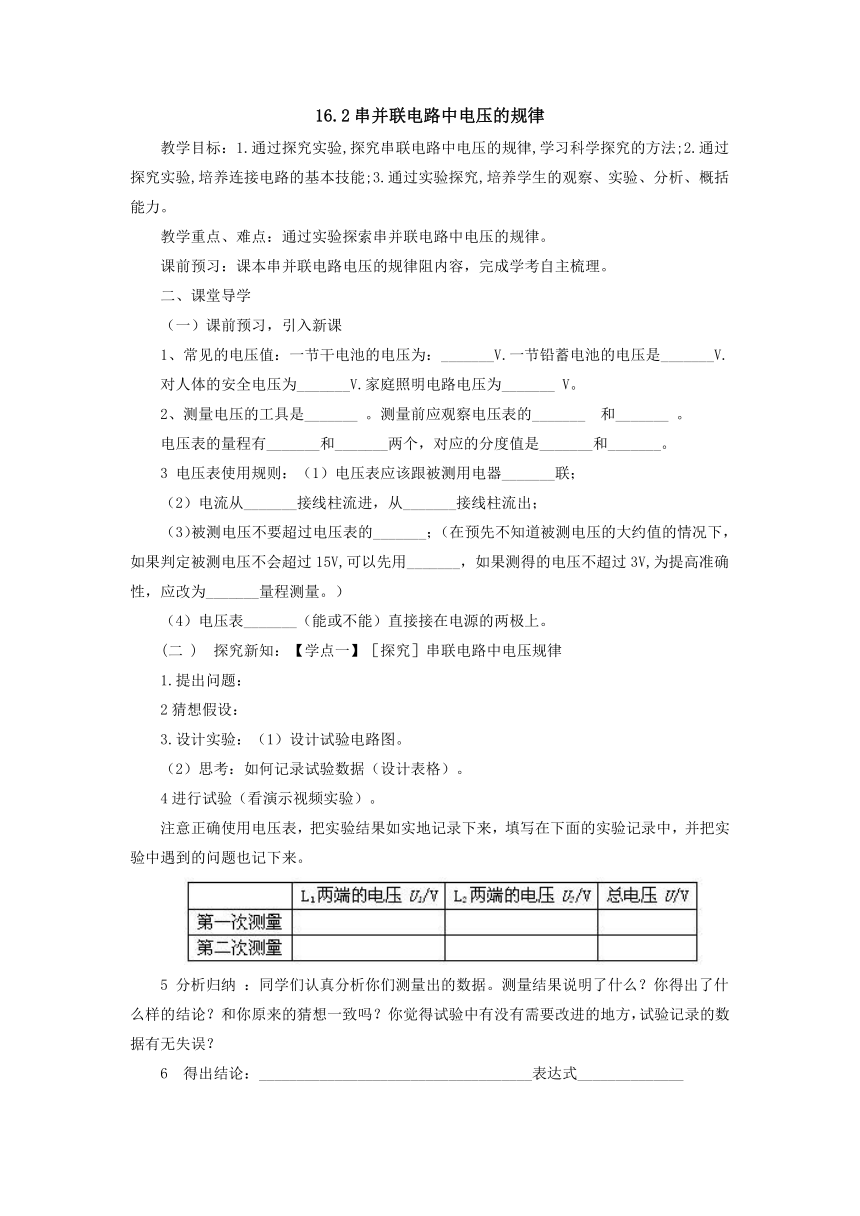

16.2串并联电路中电压的规律
教学目标：1.通过探究实验,探究串联电路中电压的规律,学习科学探究的方法;2.通过探究实验,培养连接电路的基本技能;3.通过实验探究,培养学生的观察、实验、分析、概括能力。
教学重点、难点：通过实验探索串并联电路中电压的规律。
课前预习：课本串并联电路电压的规律阻内容，完成学考自主梳理。
二、课堂导学
（一）课前预习，引入新课
1、常见的电压值：一节干电池的电压为：_______V.一节铅蓄电池的电压是_______V.
对人体的安全电压为_______V.家庭照明电路电压为_______ V。
2、测量电压的工具是_______ 。测量前应观察电压表的_______ 和_______ 。
电压表的量程有_______和_______两个，对应的分度值是_______和_______。
3 电压表使用规则：（1）电压表应该跟被测用电器_______联；
（2）电流从_______接线柱流进，从_______接线柱流出；
（3）被测电压不要超过电压表的_______；（在预先不知道被测电压的大约值的情况下，如果判定被测电压不会超过15V,可以先用_______，如果测得的电压不超过3V,为提高准确性，应改为_______量程测量。）
（4）电压表_______（能或不能）直接接在电源的两极上。
(二 ) 探究新知：【学点一】［探究］串联电路中电压规律
1.提出问题：
2猜想假设：
3.设计实验：（1）设计试验电路图。
（2）思考：如何记录试验数据（设计表格）。
4进行试验（看演示视频实验）。
注意正确使用电压表，把实验结果如实地记录下来，填写在下面的实验记录中，并把实验中遇到的问题也记下来。
5 分析归纳 ：同学们认真分析你们测量出的数据。测量结果说明了什么？你得出了什么样的结论？和你原来的猜想一致吗？你觉得试验中有没有需要改进的地方，试验记录的数据有无失误？
6 得出结论：____________________________________表达式______________

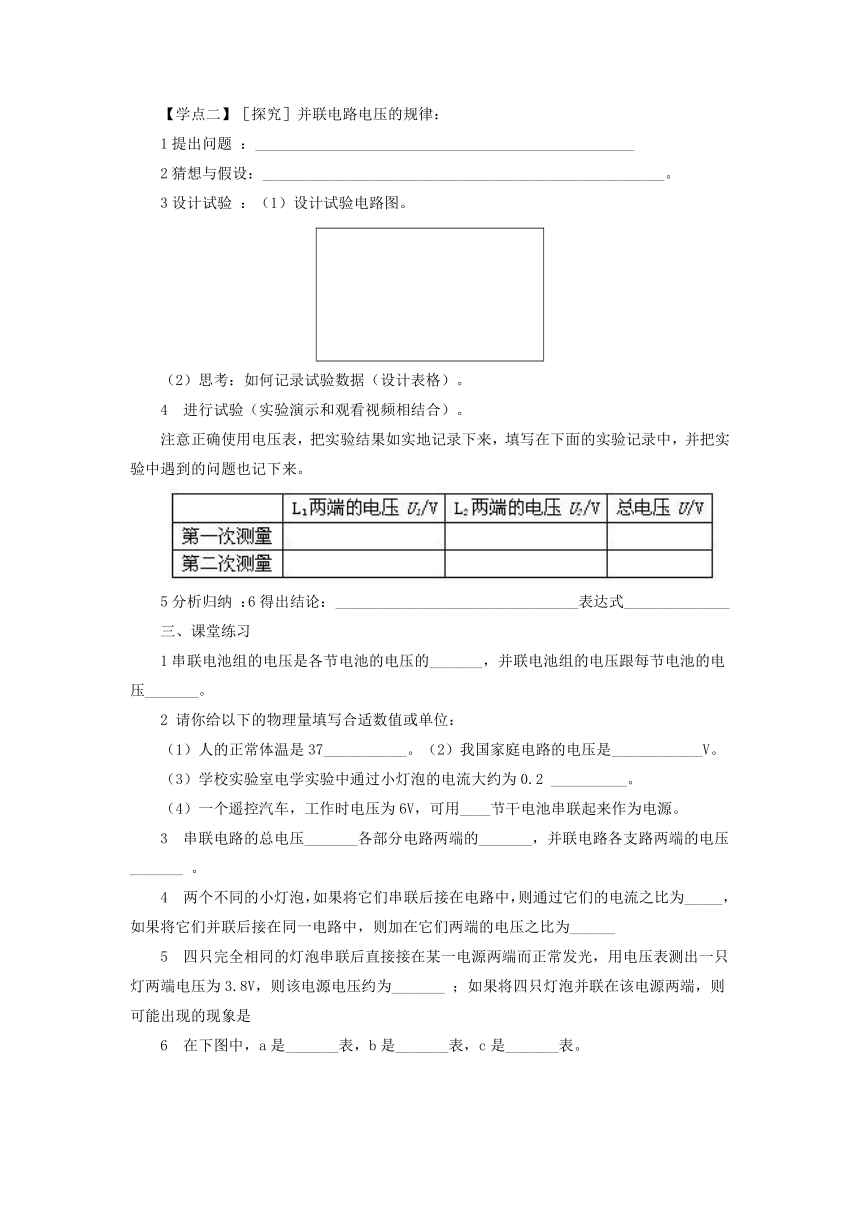

【学点二】［探究］并联电路电压的规律：
1提出问题 ：__________________________________________________
2猜想与假设：_____________________________________________________。
3设计试验 ：（1）设计试验电路图。
（2）思考：如何记录试验数据（设计表格）。
4 进行试验（实验演示和观看视频相结合）。
注意正确使用电压表，把实验结果如实地记录下来，填写在下面的实验记录中，并把实验中遇到的问题也记下来。
5 分析归纳 ：6得出结论： ________________________________表达式______________
三、课堂练习
1串联电池组的电压是各节电池的电压的_______，并联电池组的电压跟每节电池的电压_______。
2 请你给以下的物理量填写合适数值或单位：
（1）人的正常体温是37___________。（2）我国家庭电路的电压是____________V。
（3）学校实验室电学实验中通过小灯泡的电流大约为0.2 __________。
（4）一个遥控汽车，工作时电压为6V，可用____节干电池串联起来作为电源。
3 串联电路的总电压_______各部分电路两端的_______，并联电路各支路两端的电压_______ 。
4 两个不同的小灯泡，如果将它们串联后接在电路中，则通过它们的电流之比为_____，如果将它们并联后接在同一电路中，则加在它们两端的电压之比为______
5 四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为3.8V，则该电源电压约为_______ ；如果将四只灯泡并联在该电源两端，则可能出现的现象是
6 在下图中，a是_______表，b是_______表，c是_______表。
7 如图所示，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则（ ）
A．两端的电压为3V B．两端的电压为6V
C．两端的电压为3V D．两端的电压为9V
8 某同学在做电学实验时，不慎将电压表和电流表的位置对换了，如图若开关闭合其后果是（ ）
A.两表会被烧坏
B. 两表不会被烧坏；
C. 电压表不会被烧坏，但无示数
D. 电压表不会被烧坏，电流表可能被烧坏
9如图所示的电路中，电源电压保持不变.当开关S1断开、S2闭合时，电 压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为: （ ）A．3V和4.5V; B．1.5V和4.5V; C．3V和1.5V; D．1.5V和3V.
10 如图所示，有两只灯泡L1和L2，还有电池、开关和电压表，电池的电压为2V。现要求将灯泡L1和L2并联起来，并用电压表测量灯L1两端的电压。请将图中的实物元件连接起来，并在虚线框内画出对应的电路图。
