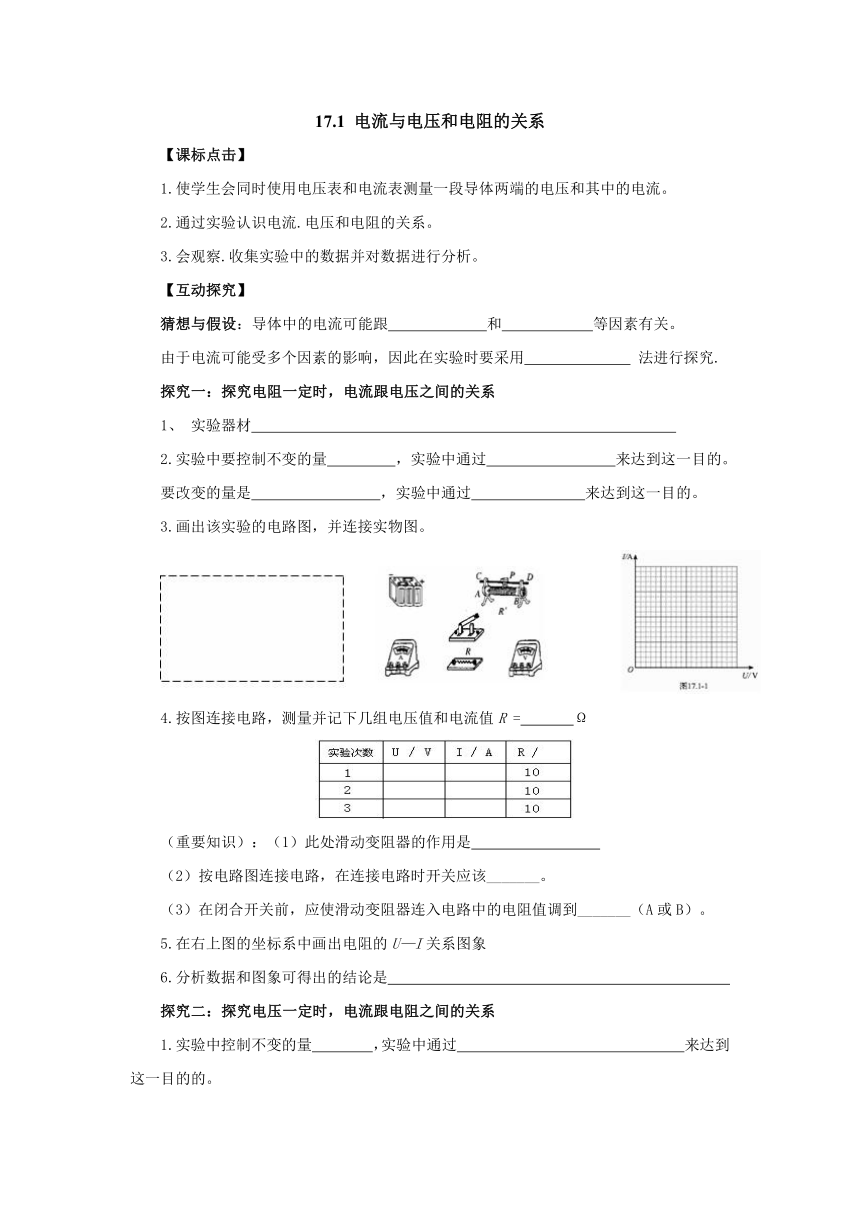

17.1 电流与电压和电阻的关系
【课标点击】
1.使学生会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。
2.通过实验认识电流.电压和电阻的关系。
3.会观察.收集实验中的数据并对数据进行分析。
【互动探究】
猜想与假设：导体中的电流可能跟 和 等因素有关。
由于电流可能受多个因素的影响，因此在实验时要采用 法进行探究.
探究一：探究电阻一定时，电流跟电压之间的关系
实验器材
2.实验中要控制不变的量 ，实验中通过 来达到这一目的。
要改变的量是 ，实验中通过 来达到这一目的。
3.画出该实验的电路图，并连接实物图。
4.按图连接电路，测量并记下几组电压值和电流值R = Ω
（重要知识）：（1）此处滑动变阻器的作用是
（2）按电路图连接电路，在连接电路时开关应该_______。
（3）在闭合开关前，应使滑动变阻器连入电路中的电阻值调到_______（A或B）。
5.在右上图的坐标系中画出电阻的U—I关系图象
6.分析数据和图象可得出的结论是

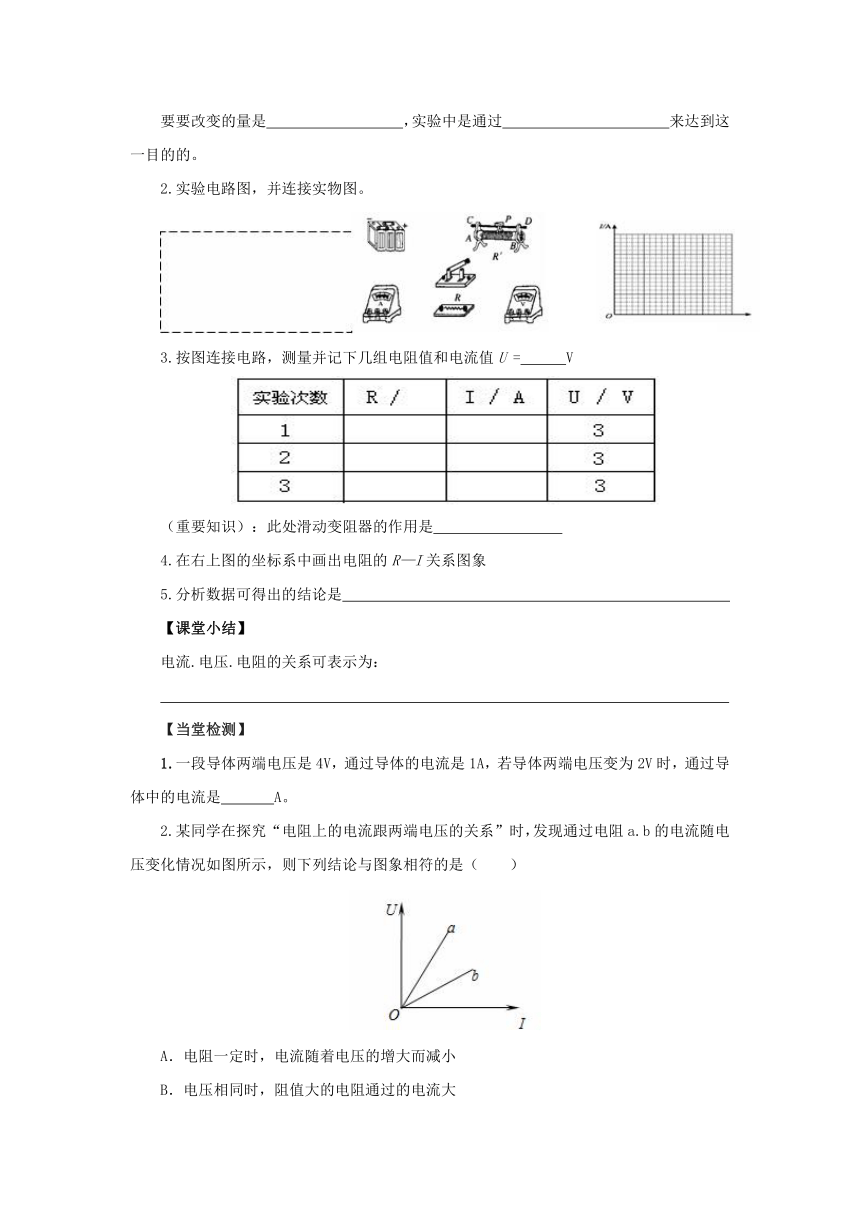

探究二：探究电压一定时，电流跟电阻之间的关系
1.实验中控制不变的量 ，实验中通过 来达到这一目的的。
要要改变的量是 ，实验中是通过 来达到这一目的的。
2.实验电路图，并连接实物图。
3.按图连接电路，测量并记下几组电阻值和电流值U = V
（重要知识）：此处滑动变阻器的作用是
4.在右上图的坐标系中画出电阻的R—I关系图象
5.分析数据可得出的结论是
【课堂小结】
电流.电压.电阻的关系可表示为：
【当堂检测】
1.一段导体两端电压是4V，通过导体的电流是1A，若导体两端电压变为2V时，通过导体中的电流是 A。
2.某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a.b的电流随电压变化情况如图所示，则下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而减小
B．电压相同时，阻值大的电阻通过的电流大
C．电流相同时，阻值小的电阻两端的电压大
D．两电阻阻值的关系是Ra＞Rb
3.在探究电流与电压.电阻的关系的实验中，小明根据实验数据画出了如图所示的一个图像，下列结论正确的是（ ）
A.电阻一定时，电流随电压的增大而增大
B.电阻一定时，电压随电流的增大而增大
C.电压一定时，电流随电阻的增大而减小
D.电压一定时，电阻随电流的增大而减小
小明用控制变量法探究电流与电阻的关系时，电路如图所示，在实验中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是（ ）
只需将电池数增加一倍 B.只需将电池数减半
C.将滑动变阻器滑片适当向左移动 D.将滑动变阻器滑片适当向右移动
5. 一段导体两端电压是2V时，导体中的电流是1A；如果将其两端的电压增大到4V，导体中的电流变为( )
A.2.0A B.0.25A C.3.0A D.0.5A
6.将一个10欧的电阻和一个20欧的电阻分别接到同一个电源的两端，如果流过10欧的电阻的电流为1安，则流过20欧的电阻的电流为（ ）
A.2.0A B.0.25A C.3.0A D.0.5A
7.为探究电流与电压.电阻的关系，小星将实物连接成如下图甲所示。
（1）请你指出下图甲中连接的错误之处：
①_______ ；②_______ 。
（2）请你将正确的电路图画在答题卡虚线框内。
（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节____ _______________，使定值电阻两端的电压____________。
（4）图乙是实验中电流表的某次示数，则电流是_______A。要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动。
【拓展延伸】
当某导体两端的电压是6V时，通过该导体的电流是0.6A，如果使该导体两端的电压再增加3V，那么这时该导体的电阻将 (填变大.不变.变小)；通过它的电流是 A。
如图所示，将两电阻串联接入电路中，R1两端的电压U1=2V，R2两端的电压U2=4V，如果R1=5Ω，则R2= Ω。
10.如图所示，R1=4Ω，R2=8Ω，将它们并联后接在电源两端。如果说经过电阻R2的电流为2A，则通过干路的电流为 A。
11.在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验。
（1）闭合开关前，滑动变阻器的滑片P应处于 。
（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为 V,电流表的读数为 A.
(3)移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比。实验中滑动变阻器的作用是
