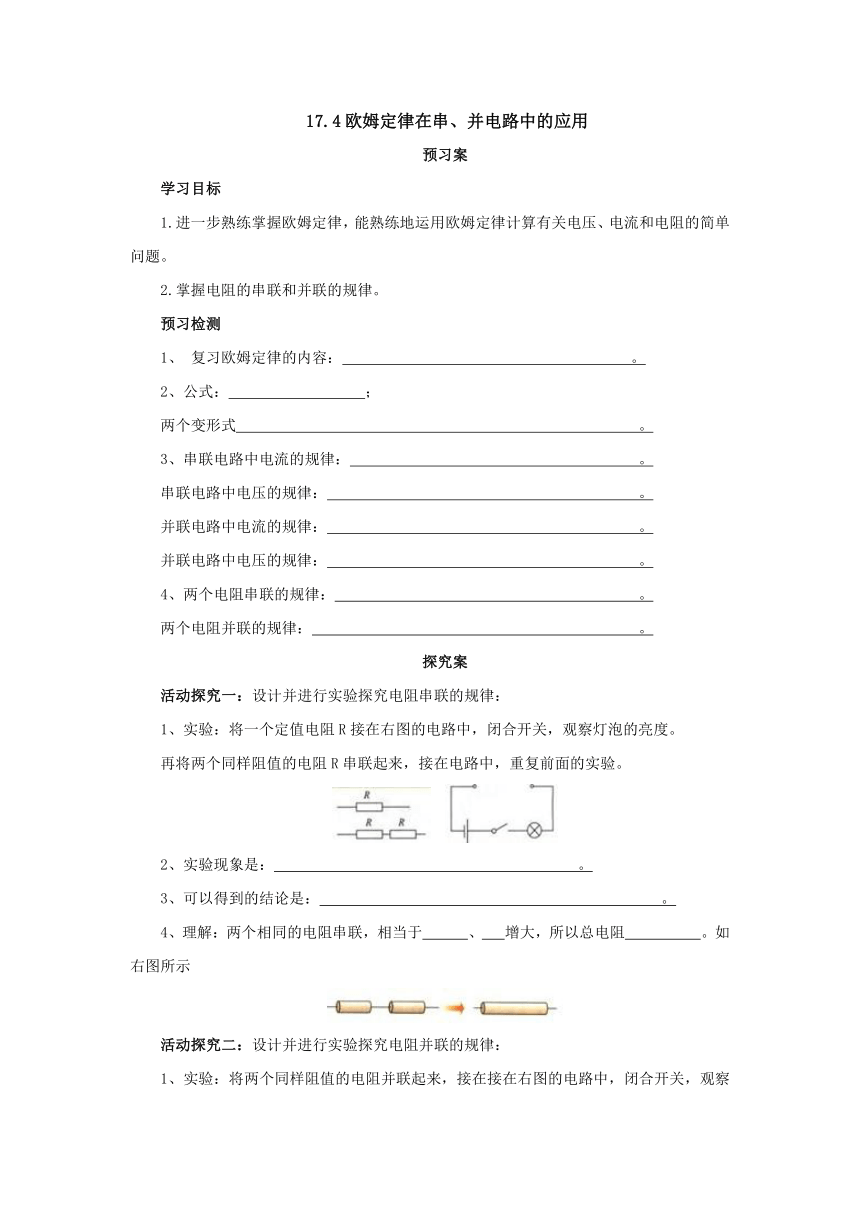

17.4欧姆定律在串、并电路中的应用
预习案
学习目标
1.进一步熟练掌握欧姆定律，能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题。
2.掌握电阻的串联和并联的规律。
预习检测
复习欧姆定律的内容： 。
2、公式： ；
两个变形式 。
3、串联电路中电流的规律： 。
串联电路中电压的规律： 。
并联电路中电流的规律： 。
并联电路中电压的规律： 。
4、两个电阻串联的规律： 。
两个电阻并联的规律： 。
探究案
活动探究一：设计并进行实验探究电阻串联的规律：
1、实验：将一个定值电阻R接在右图的电路中，闭合开关，观察灯泡的亮度。
再将两个同样阻值的电阻R串联起来，接在电路中，重复前面的实验。
2、实验现象是： 。
3、可以得到的结论是： 。
4、理解：两个相同的电阻串联，相当于 、 增大，所以总电阻 。如右图所示
活动探究二：设计并进行实验探究电阻并联的规律：

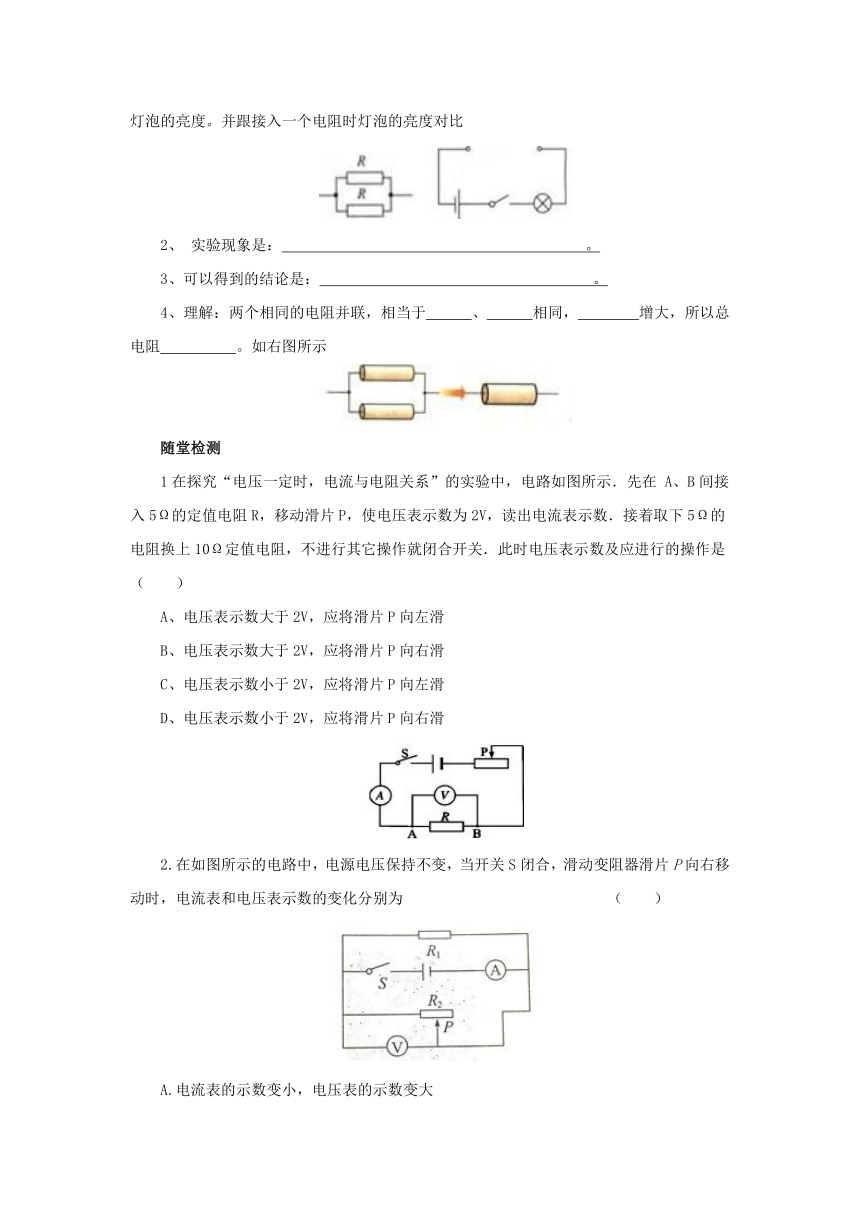

1、实验：将两个同样阻值的电阻并联起来，接在接在右图的电路中，闭合开关，观察灯泡的亮度。并跟接入一个电阻时灯泡的亮度对比
实验现象是： 。
3、可以得到的结论是： 。
4、理解：两个相同的电阻并联，相当于 、 相同， 增大，所以总电阻 。如右图所示
随堂检测
1在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在 A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（　　）
A、电压表示数大于2V，应将滑片P向左滑
B、电压表示数大于2V，应将滑片P向右滑
C、电压表示数小于2V，应将滑片P向左滑
D、电压表示数小于2V，应将滑片P向右滑
2.在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为 （ ）
A.电流表的示数变小，电压表的示数变大
B.电流表的示数变大，电压表的示数变小
C.电流表的示数变小，电压表的示数不变
D.电流表的示数变小，电压表的示数变小
3. 把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__ __V，干路中的总电流为___ _A。
4．如右图所示，R1＝10Ω，R2＝20 Ω，电源电压不变．(1)当S1闭合，S2和S3断开时，R1两端的电压为2V．求电流表的示数和电源电压．(2)当S1断开，S2和S3闭合时，求通过R1的电流和电流表的示数.
5、如图电源电压不变,灯泡的电阻为10欧,当开关S、S1都闭合时，电流表示数为0.6A.求:
（１）电源电压是多少
（２）当S闭合, S1断开时,电流表的示数为0.2A,则电阻R的阻值为多少
参考答案
1、B 2、C 3、6 1.6 4、（1）0.2A 6V (2)0.6A 0.9A
5、6v 20欧
