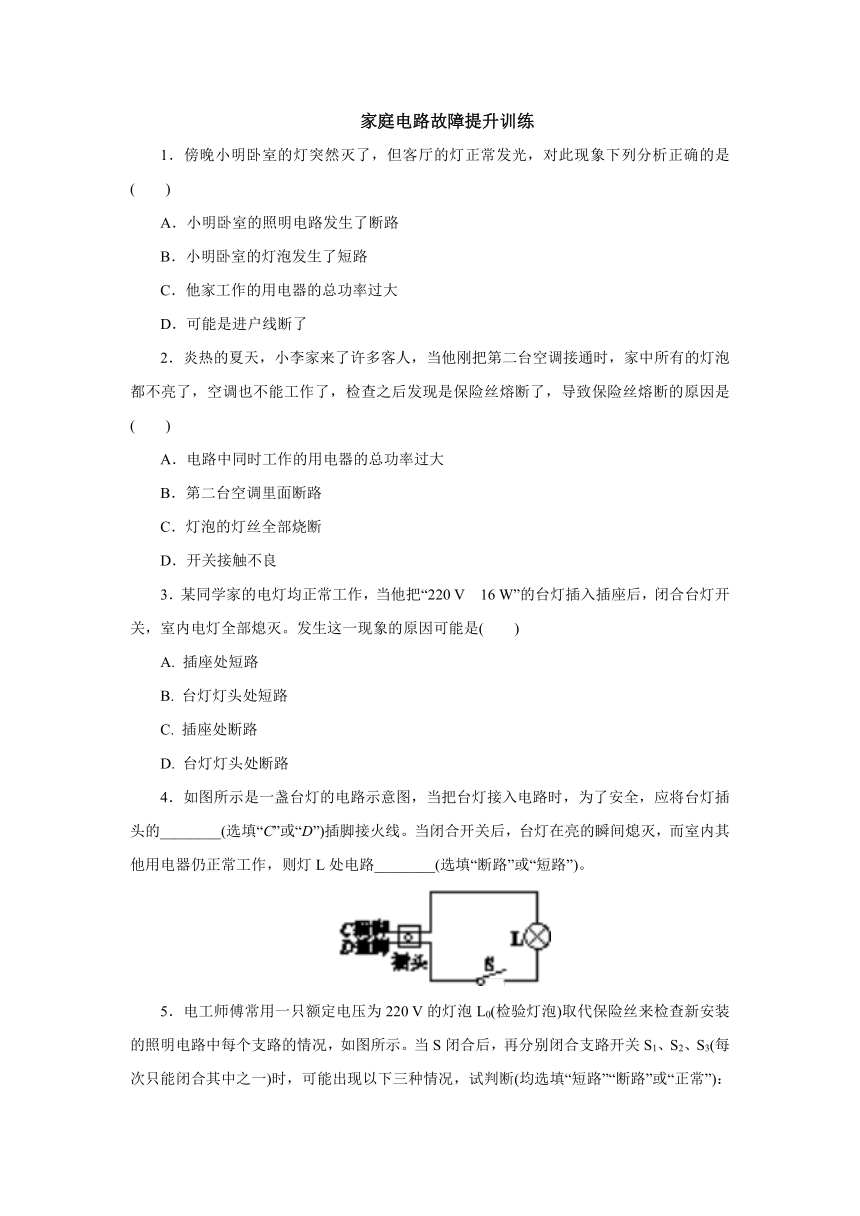

家庭电路故障提升训练
1.傍晚小明卧室的灯突然灭了,但客厅的灯正常发光,对此现象下列分析正确的是(  )
A.小明卧室的照明电路发生了断路
B.小明卧室的灯泡发生了短路
C.他家工作的用电器的总功率过大
D.可能是进户线断了
2.炎热的夏天,小李家来了许多客人,当他刚把第二台空调接通时,家中所有的灯泡都不亮了,空调也不能工作了,检查之后发现是保险丝熔断了,导致保险丝熔断的原因是(  )
A.电路中同时工作的用电器的总功率过大
B.第二台空调里面断路
C.灯泡的灯丝全部烧断
D.开关接触不良
3.某同学家的电灯均正常工作,当他把“220 V 16 W”的台灯插入插座后,闭合台灯开关,室内电灯全部熄灭。发生这一现象的原因可能是(  )
A. 插座处短路
B. 台灯灯头处短路
C. 插座处断路
D. 台灯灯头处断路
4.如图所示是一盏台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的________(选填“C”或“D”)插脚接火线。当闭合开关后,台灯在亮的瞬间熄灭,而室内其他用电器仍正常工作,则灯L处电路________(选填“断路”或“短路”)。

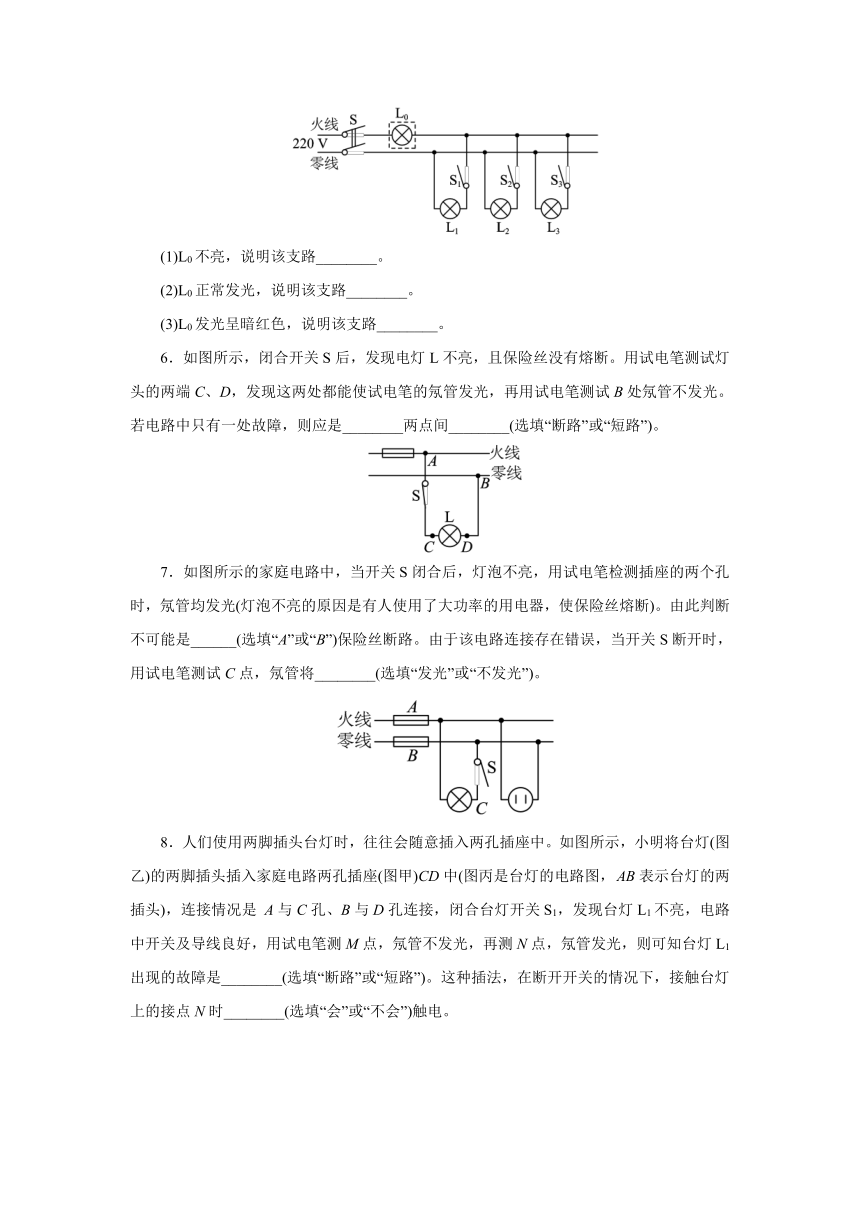

5.电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合支路开关S1、S2、S3(每次只能闭合其中之一)时,可能出现以下三种情况,试判断(均选填“短路”“断路”或“正常”):
(1)L0不亮,说明该支路________。
(2)L0正常发光,说明该支路________。
(3)L0发光呈暗红色,说明该支路________。
6.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光。若电路中只有一处故障,则应是________两点间________(选填“断路”或“短路”)。
7.如图所示的家庭电路中,当开关S闭合后,灯泡不亮,用试电笔检测插座的两个孔时,氖管均发光(灯泡不亮的原因是有人使用了大功率的用电器,使保险丝熔断)。由此判断不可能是______(选填“A”或“B”)保险丝断路。由于该电路连接存在错误,当开关S断开时,用试电笔测试C点,氖管将________(选填“发光”或“不发光”)。
8.人们使用两脚插头台灯时,往往会随意插入两孔插座中。如图所示,小明将台灯(图乙)的两脚插头插入家庭电路两孔插座(图甲)CD中(图丙是台灯的电路图, AB表示台灯的两插头),连接情况是 A与C孔、B与D孔连接,闭合台灯开关S1,发现台灯L1不亮,电路中开关及导线良好,用试电笔测M点,氖管不发光,再测N点,氖管发光,则可知台灯L1出现的故障是________(选填“断路”或“短路”)。这种插法,在断开开关的情况下,接触台灯上的接点N时________(选填“会”或“不会”)触电。
9.明明晚上做作业,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮,但家中其他用电器仍正常工作(电路如图所示)。将台灯插头从插座上拔下后,他将试电笔分别插入插座两孔中,结果发现试电笔的氖管都不发光。则故障原因(  )
A.可能是进户线的火线出现了断路
B.可能是进户线的零线出现了断路
C.一定是AB段导线出现了断路
D.一定是CD段导线出现了断路
10.在如图所示家庭电路中,将电视插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮;保持开关闭合,拔出插头,将试电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障,则故障可能是(  )
A.零线上保险丝烧断
B.火线上保险丝烧断
C.灯丝烧断
D.插座短路
11.如图所示的电路中,闭合开关,电灯不亮。下列关于电路故障的判断错误的是(  )
A.若用试电笔接触D点时氖管发光,接触E点时氖管不发光,灯泡可能断路
B.若用试电笔接触D点时氖管发光,接触E点时氖管不发光,灯泡可能短路
C.若用试电笔接触A至F各点时氖管都发光,零线可能断路
D.若用试电笔接触A至F各点时氖管都不发光,火线可能断路
12.如图所示是家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合S1,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用试电笔测A、B、C、D四个接线点,发现只有测C点时氖管不发光。若电路中只有一处故障,则是(  )
A.灯L2短路
B.灯L2所在支路断路
C.C、D两点间断路
D.C点左侧的零线断路
13.小明家书房有一盏照明灯,闭合和断开照明灯开关时,照明灯正常发光和熄灭。小明晚上学习时,将一盏完好的台灯(台灯开关始终闭合)插入书房插座后发现:闭合照明灯开关时,照明灯亮,台灯不亮;断开照明灯开关时,照明灯和台灯均亮,但亮度不够。为了节约用电,小明在开关断开时取下照明灯,让台灯单独工作,结果发现台灯也不亮。则符合他家书房电路实际情况的电路图是(图中电灯为照明灯,开关为照明灯开关,插座为台灯插座)(  )
参考答案
1.A 2.A
3.B 4.D 断路
5.(1)断路 (2)短路 (3)正常
6.B、D 断路
7.A 发光
8.断路 会
9.C
10.A
11.B
12.C
13.B
