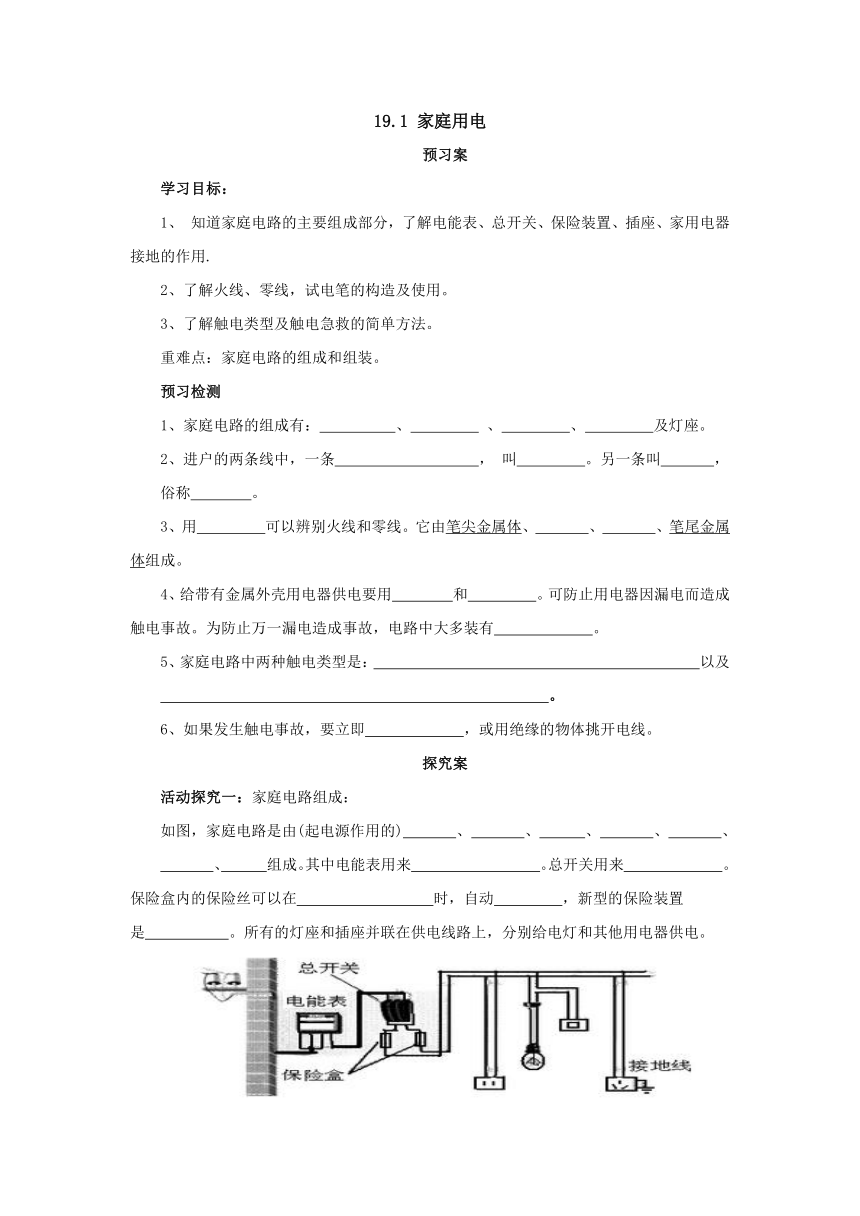

19.1 家庭用电
预习案
学习目标：
1、 知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座、家用电器接地的作用.
2、了解火线、零线，试电笔的构造及使用。
3、了解触电类型及触电急救的简单方法。
重难点：家庭电路的组成和组装。
预习检测
1、家庭电路的组成有： 、 、 、 及灯座。
2、进户的两条线中，一条 ， 叫 。另一条叫 ，
俗称 。
3、用 可以辨别火线和零线。它由笔尖金属体、 、 、笔尾金属体组成。
4、给带有金属外壳用电器供电要用 和 。可防止用电器因漏电而造成触电事故。为防止万一漏电造成事故，电路中大多装有 。
5、家庭电路中两种触电类型是： 以及
。
6、如果发生触电事故，要立即 ，或用绝缘的物体挑开电线。
探究案
活动探究一：家庭电路组成：
如图，家庭电路是由(起电源作用的) 、 、 、 、 、
、 组成。其中电能表用来 。总开关用来 。保险盒内的保险丝可以在 时，自动 ，新型的保险装置是 。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。

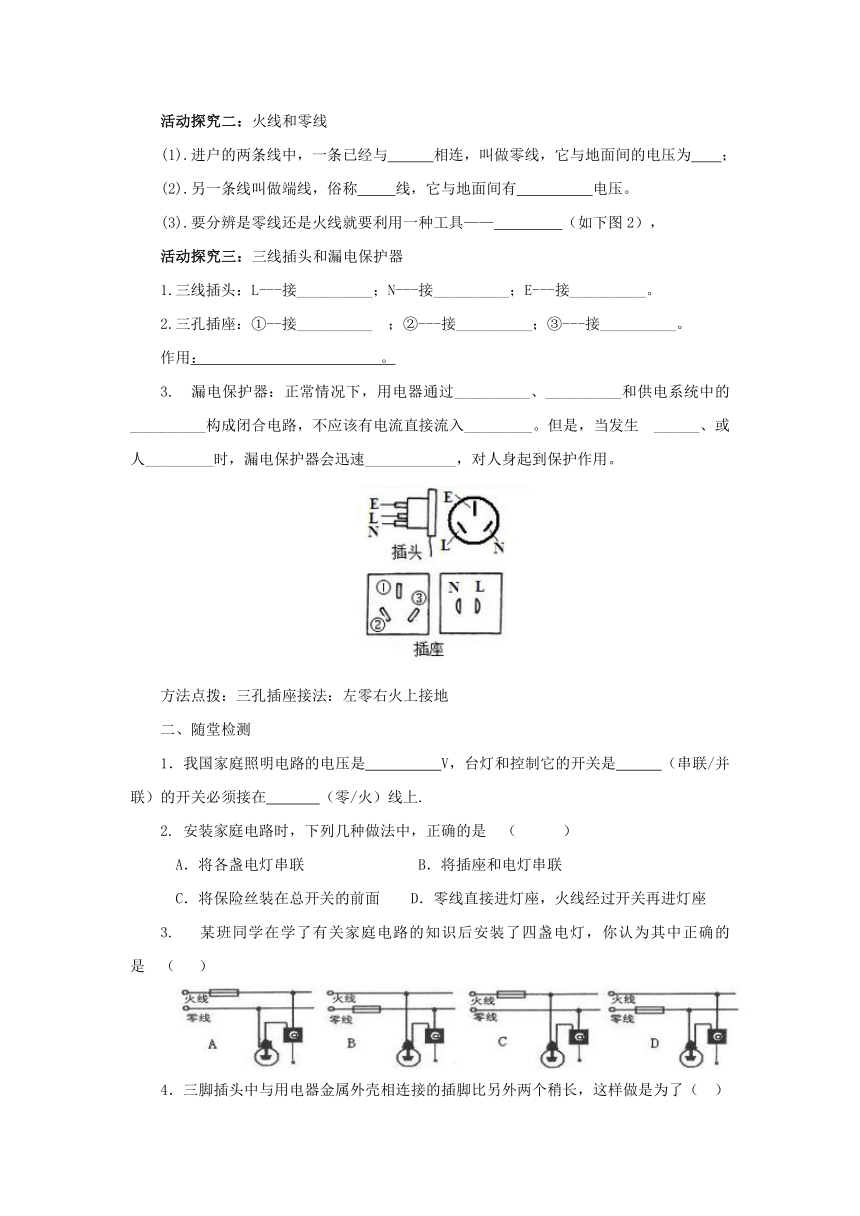

活动探究二：火线和零线
(1).进户的两条线中，一条已经与 相连，叫做零线，它与地面间的电压为 ；
(2).另一条线叫做端线，俗称 线，它与地面间有 电压。
(3).要分辨是零线还是火线就要利用一种工具—— （如下图2），
活动探究三：三线插头和漏电保护器
1.三线插头：L---接__________；N---接__________；E---接__________。
2.三孔插座：①--接__________ ；②---接__________；③---接__________。
作用： 。
3. 漏电保护器：正常情况下，用电器通过__________、__________和供电系统中的__________构成闭合电路，不应该有电流直接流入_________。但是，当发生 ______、或人_________时，漏电保护器会迅速____________，对人身起到保护作用。
方法点拨：三孔插座接法：左零右火上接地
二、随堂检测
1．我国家庭照明电路的电压是 V，台灯和控制它的开关是 （串联/并联）的开关必须接在 （零/火）线上.
2. 安装家庭电路时，下列几种做法中，正确的是 （ ）
A．将各盏电灯串联 B．将插座和电灯串联
C．将保险丝装在总开关的前面 D．零线直接进灯座，火线经过开关再进灯座
3. 某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是 （ ）
4．三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（ ）
A.使插头的造型更美观 B.插入插座更稳固
C.有利于区分火线与零线插脚
D.插入插座时，确保用电器外壳先接地
5、夜间，小强同学家中的4盏灯突然全部熄灭了，小强检查时，发现邻居家灯仍亮着，自己家中的保险丝也未烧断，他就用测电笔测家中各处电路，测电笔氖管都发光，小强同学迅速作出判断，他的正确判断是（ ）
A．灯泡全部烧坏 B．室内线路某处短路C．进户线零线断路 D．进户线火线短路
6、小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是
A．电灯灯丝断了
B．cd间某处断路
C．ab之间某处断路
D．开关处短路
参考答案
1、220 串 火 2、D 3、A 4、D
5、C
6、B
