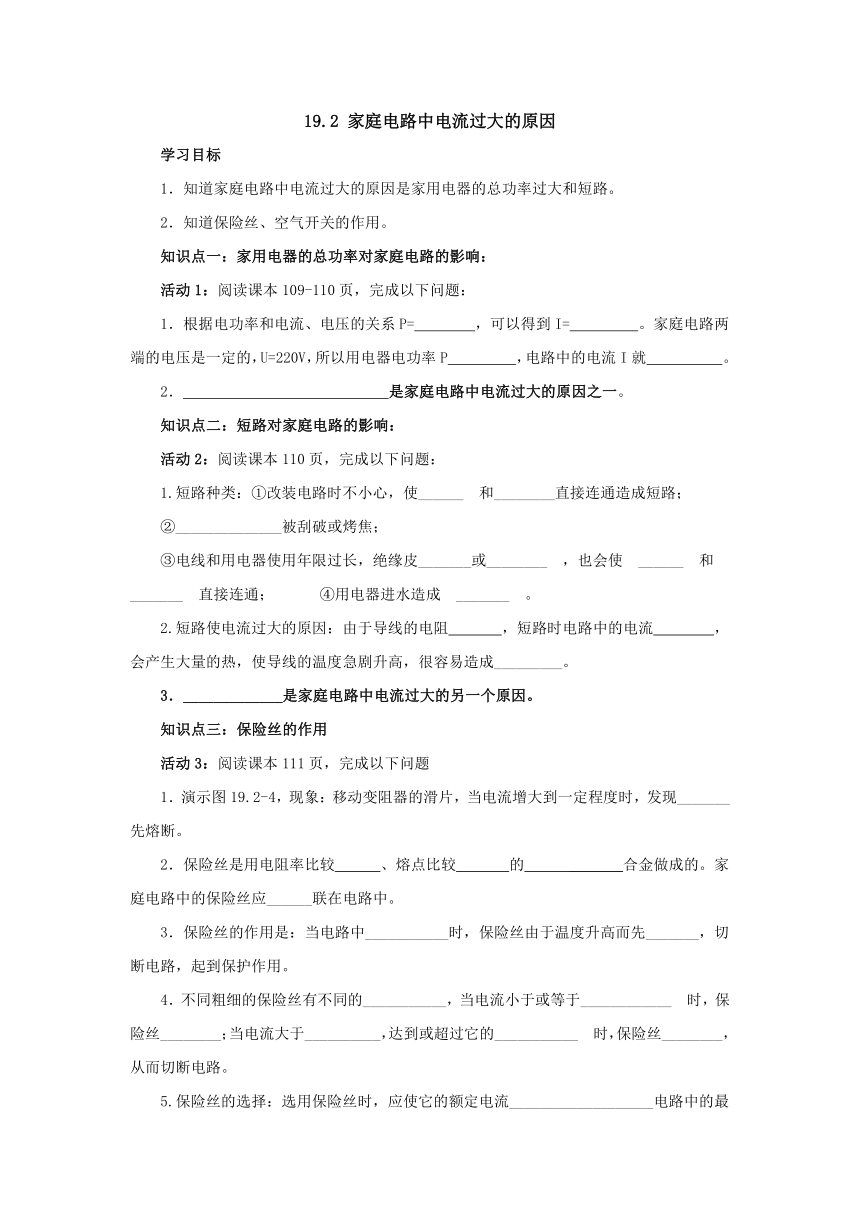

19.2 家庭电路中电流过大的原因
学习目标
1．知道家庭电路中电流过大的原因是家用电器的总功率过大和短路。
2．知道保险丝、空气开关的作用。
知识点一：家用电器的总功率对家庭电路的影响：
活动1：阅读课本109-110页，完成以下问题：
1．根据电功率和电流、电压的关系P= ，可以得到I= 。家庭电路两端的电压是一定的，U=220V，所以用电器电功率P ，电路中的电流I就 。
2． 是家庭电路中电流过大的原因之一。
知识点二：短路对家庭电路的影响：
活动2：阅读课本110页，完成以下问题：
1.短路种类：①改装电路时不小心，使______ 和________直接连通造成短路；
②______________被刮破或烤焦；
③电线和用电器使用年限过长，绝缘皮_______或________ ，也会使 ______ 和_______ 直接连通； ④用电器进水造成 _______ 。
2.短路使电流过大的原因：由于导线的电阻 ，短路时电路中的电流 ，会产生大量的热，使导线的温度急剧升高，很容易造成_________。
3．_____________是家庭电路中电流过大的另一个原因。
知识点三：保险丝的作用
活动3：阅读课本111页，完成以下问题
1．演示图19.2-4，现象：移动变阻器的滑片，当电流增大到一定程度时，发现_______先熔断。
2．保险丝是用电阻率比较 、熔点比较 的 _______合金做成的。家庭电路中的保险丝应______联在电路中。
3．保险丝的作用是：当电路中___________时，保险丝由于温度升高而先_______，切断电路，起到保护作用。
4．不同粗细的保险丝有不同的___________，当电流小于或等于____________ 时，保险丝________；当电流大于__________，达到或超过它的___________ 时，保险丝________，从而切断电路。
5.保险丝的选择：选用保险丝时，应使它的额定电流___________________电路中的最大正常工作电流。

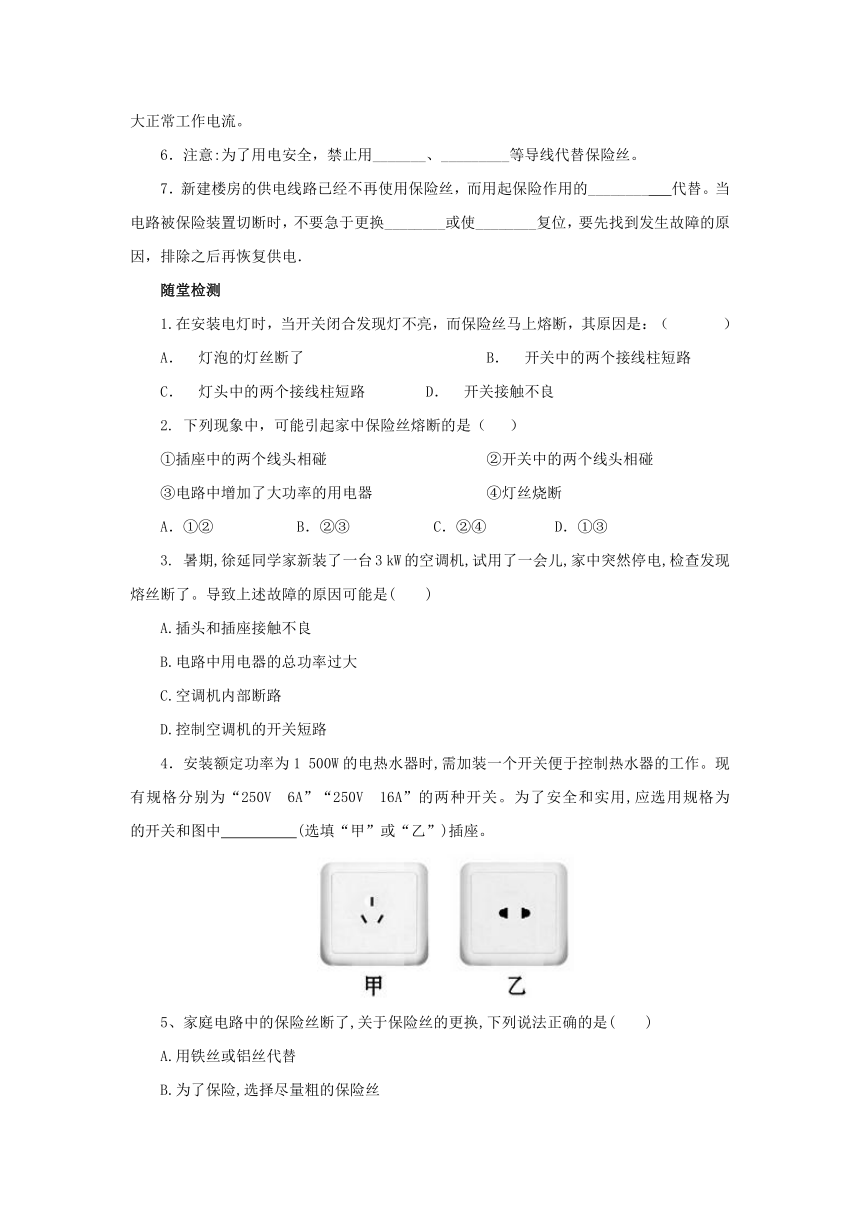

6．注意:为了用电安全，禁止用_______、_________等导线代替保险丝。
7．新建楼房的供电线路已经不再使用保险丝，而用起保险作用的________ 代替。当电路被保险装置切断时，不要急于更换________或使________复位，要先找到发生故障的原因，排除之后再恢复供电．
随堂检测
1.在安装电灯时，当开关闭合发现灯不亮，而保险丝马上熔断，其原因是：（ ）
A． 灯泡的灯丝断了 B． 开关中的两个接线柱短路
C． 灯头中的两个接线柱短路 D． 开关接触不良
2. 下列现象中，可能引起家中保险丝熔断的是（ ）
①插座中的两个线头相碰 ②开关中的两个线头相碰
③电路中增加了大功率的用电器 ④灯丝烧断
A．①② B．②③ C．②④ D．①③
3. 暑期,徐延同学家新装了一台3 kW的空调机,试用了一会儿,家中突然停电,检查发现熔丝断了。导致上述故障的原因可能是(　　)
A.插头和插座接触不良
B.电路中用电器的总功率过大
C.空调机内部断路
D.控制空调机的开关短路
4．安装额定功率为1 500W的电热水器时,需加装一个开关便于控制热水器的工作。现有规格分别为“250V　6A”“250V　16A”的两种开关。为了安全和实用,应选用规格为　　　　的开关和图中　　　　　(选填“甲”或“乙”)插座。
5、家庭电路中的保险丝断了,关于保险丝的更换,下列说法正确的是(　　)
A.用铁丝或铝丝代替
B.为了保险,选择尽量粗的保险丝
C.选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代替
D.选择额定电流等于或稍小于电路中最大正常工作电流的保险丝代替
参考答案
1、C 2、D 3、B 4、250V 16A 甲
5、C
