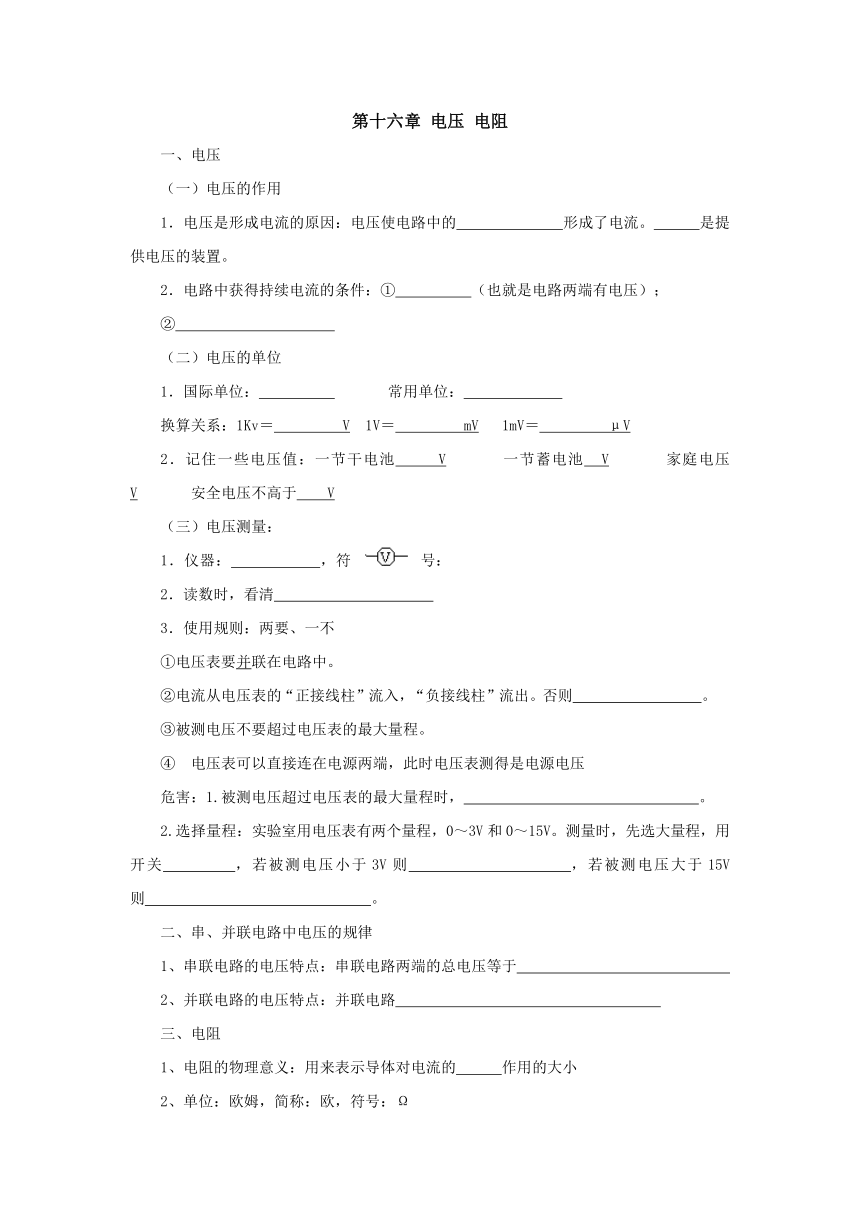

第十六章 电压 电阻
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的 形成了电流。 是提供电压的装置。
2．电路中获得持续电流的条件：① （也就是电路两端有电压）；
②
（二）电压的单位
1．国际单位： 常用单位：
换算关系：1Kv＝ V　1V＝ mV 1mV＝ μV
2．记住一些电压值：一节干电池 V 一节蓄电池 V 家庭电压 V 安全电压不高于 V
（三）电压测量：
1．仪器： ，符号：
2．读数时，看清
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则 。
③被测电压不要超过电压表的最大量程。
④ 电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时， 。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关 ，若被测电压小于3V则 ，若被测电压大于15V则 。
二、串、并联电路中电压的规律
1、串联电路的电压特点：串联电路两端的总电压等于
2、并联电路的电压特点：并联电路
三、电阻
1、电阻的物理意义：用来表示导体对电流的 作用的大小
2、单位：欧姆，简称：欧，符号：Ω

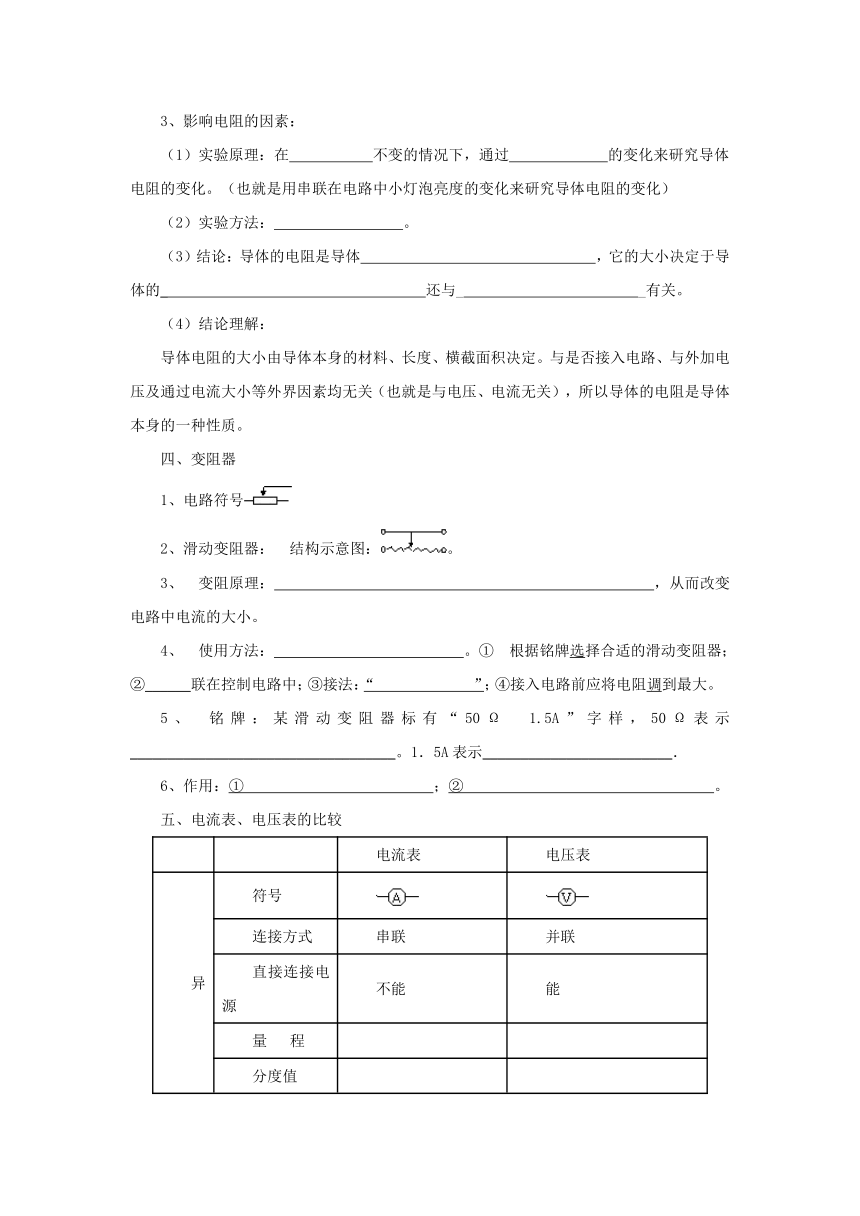

3、影响电阻的因素：
（1）实验原理：在 不变的情况下，通过 的变化来研究导体电阻的变化。（也就是用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）
（2）实验方法： 。
（3）结论：导体的电阻是导体 ，它的大小决定于导体的_ 还与_ _有关。
（4）结论理解：
导体电阻的大小由导体本身的材料、长度、横截面积决定。与是否接入电路、与外加电压及通过电流大小等外界因素均无关（也就是与电压、电流无关），所以导体的电阻是导体本身的一种性质。
四、变阻器
1、电路符号
2、滑动变阻器： 结构示意图：。
3、 变阻原理： ，从而改变电路中电流的大小。
4、　使用方法： 。① 根据铭牌选择合适的滑动变阻器；②______联在控制电路中；③接法：“ ”；④接入电路前应将电阻调到最大。
5、 铭牌：某滑动变阻器标有“50Ω　1.5A”字样，50Ω表示___________________________________。1．5A表示_________________________．
6、作用：① ；② 。
五、电流表、电压表的比较
电流表 电压表
异 符号
连接方式 串联 并联
直接连接电源 不能 能
量 程
分度值
内阻 很小，几乎为零相当于短路 很大相当于开路
同 使用前调零；读数时看清量程和分度值；正接线柱流入负接线柱流出；不能超过量程

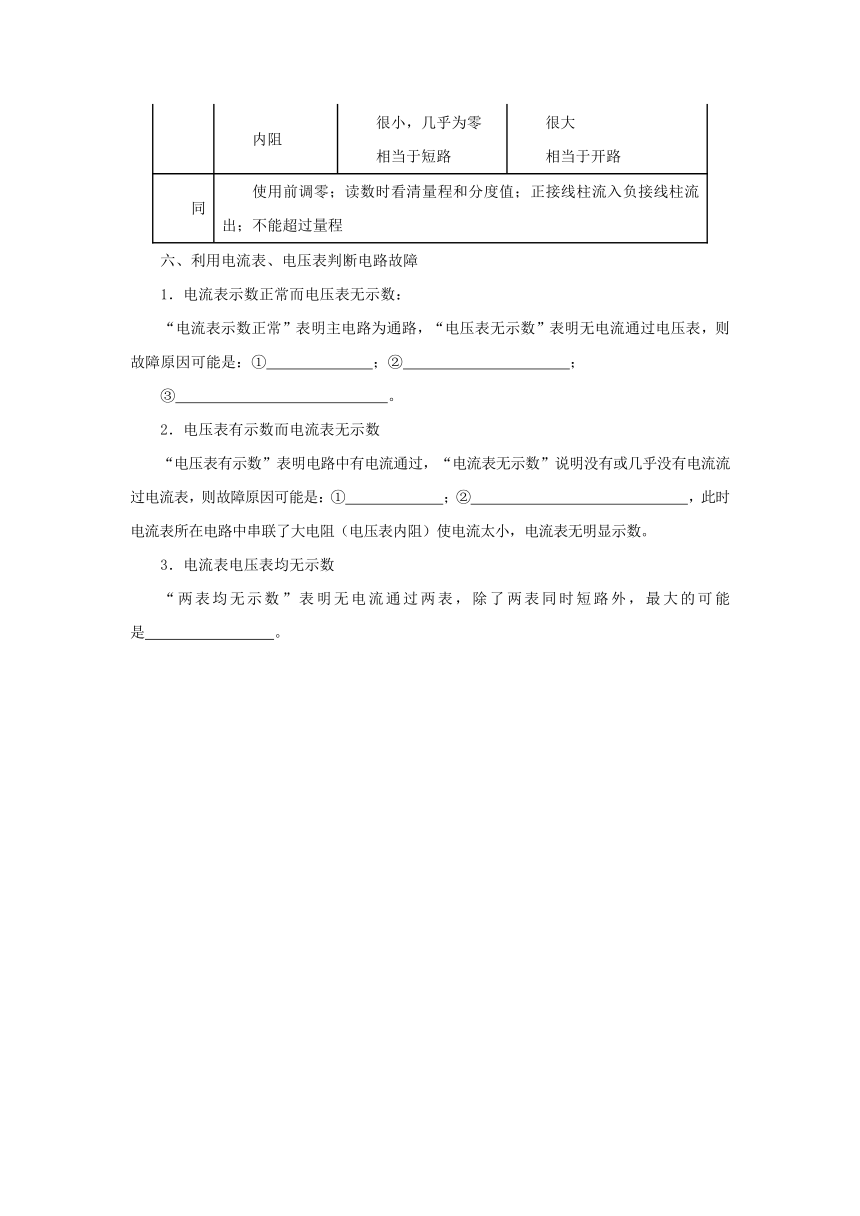

六、利用电流表、电压表判断电路故障
1．电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：① ；② ；
③ 。
2．电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：① ；② ，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3．电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是 。
参考答案
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位
1．国际单位：V 常用单位：kV 、mV 、μV
换算关系：1Kv＝1000V　1V＝1000mV 1mV＝1000μV
2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
④ 电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
二、串、并联电路中电压的规律
1、串联电路的电压特点：串联电路两端的总电压等于各部分电路两端的电压之和
2、并联电路的电压特点：并联电路各支路两端的电压相等
三、电阻
1、电阻的物理意义：用来表示导体对电流的阻碍作用的大小
2、单位：欧姆，简称：欧，符号：Ω
3、影响电阻的因素：
（1）实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。（也就是用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）
（2）实验方法：控制变量法。
（3）结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的_材料、长度和横截面积 还与_导体的温度_有关。
（4）结论理解：
导体电阻的大小由导体本身的材料、长度、横截面积决定。与是否接入电路、与外加电压及通过电流大小等外界因素均无关（也就是与电压、电流无关），所以导体的电阻是导体本身的一种性质。
四、变阻器
1、电路符号
2、滑动变阻器： 结构示意图：。
3、 变阻原理：通过改变连入电路中的电阻丝的长度来改变电阻的大小，从而改变电路中电流的大小。
4、　使用方法：选、串、接、调。① 根据铭牌选择合适的滑动变阻器；②串联在控制电路中；③接法：“一上一下”；④接入电路前应将电阻调到最大。
5、 铭牌：某滑动变阻器标有“50Ω　1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。1．5A表示滑动变阻器允许通过的最大电流为1.5A．
6、作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。
五、电流表、电压表的比较
电流表 电压表
异 符号
连接方式 串联 并联
直接连接电源 不能 能
量 程
分度值
内阻 很小，几乎为零相当于短路 很大相当于开路
同 使用前调零；读数时看清量程和分度值；正接线柱流入负接线柱流出；不能超过量程
六、利用电流表、电压表判断电路故障
1．电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2．电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3．电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。
