第十五章 电流和电路
一、电流
1、形成：电荷的定向移动形成电流
2、方向的规定:把________移动的方向规定为电流的方向。
3、获得持续电流的条件：
（1）电路中有电源 （2）电路为通路
4、电流的三种效应。
(1) 、_______________。(2)、_________________。(3)、电流的化学效应。
5、单位：(1)、国际单位： A (2)、常用单位：mA 、μA
(3)、换算关系：1A=_________mA 1mA=_________μA
6、测量：
(1)、仪器：____________
(2)、方法：
① 电流表要________在电路中；
② 电流要从电流表的____接线柱流入，____接线柱流出，否则指针反偏。
③被测电流不要超过电流表的_____________。
④ 绝对不允许不经用电器直接把电流表连到___________上，原因电流表相当于一根导线
二、导体和绝缘体：
1、导体：定义：__________的物体。
常见材料：金属、石墨、人体、大地、酸 碱 盐溶液
导电原因：导体中有大量的可___________的电荷
2、绝缘体：定义：_________________的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因：几乎没有_________________________。
3、导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。
三、电路
1、 组成：
（1）电源（2）用电器 （3）开关（4）导线

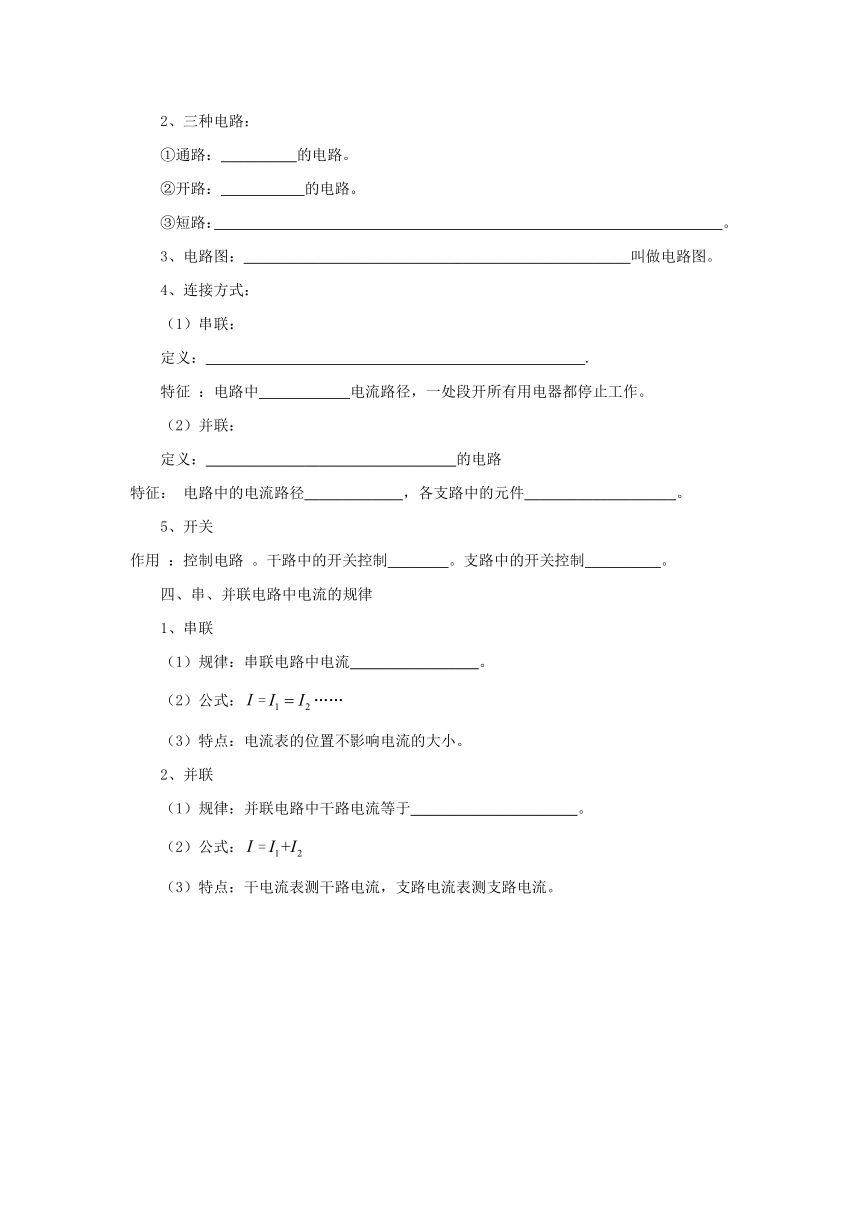

2、三种电路：
①通路：__________的电路。
②开路：___________的电路。
③短路：___________________________________________________________________。
3、电路图：___________________________________________________叫做电路图。
4、连接方式：
（1）串联：
定义：__________________________________________________.
特征 ：电路中____________电流路径，一处段开所有用电器都停止工作。
（2）并联：
定义：_________________________________的电路
特征： 电路中的电流路径_____________，各支路中的元件____________________。
5、开关
作用 ：控制电路 。干路中的开关控制________。支路中的开关控制__________。
四、串、并联电路中电流的规律
1、串联
（1）规律：串联电路中电流_________________。
（2）公式：=……
（3）特点：电流表的位置不影响电流的大小。
2、并联
（1）规律：并联电路中干路电流等于______________________。
（2）公式：=
（3）特点：干电流表测干路电流，支路电流表测支路电流。
参考答案
电流
1、形成：电荷的定向移动形成电流
2、方向的规定:把正电荷移动的方向规定为电流的方向。
3、获得持续电流的条件：
（1）电路中有电源 （2）电路为通路
4、电流的三种效应。
(1) 、电流的热效应。(2)、电流的磁效应。(3)、电流的化学效应。
5、单位：(1)、国际单位： A (2)、常用单位：mA 、μA
(3)、换算关系：1A=1000mA 1mA=1000μA
6、测量：
(1)、仪器：电流表，
(2)、方法：
① 电流表要串联在电路中；
② 电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的最大测量值。
④ 绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线二、、导体和绝缘体：
导体：定义：容易导电的物体。
常见材料：金属、石墨、人体、大地、酸 碱 盐溶液
导电原因：导体中有大量的可自由移动的电荷
绝缘体：定义：不容易导电的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因：几乎没有自由移动的电荷。
导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。
三、电路
1、 组成：
（1）电源（2）用电器 （3）开关（4）导线
2、三种电路：
①通路：接通的电路。
②开路：断开的电路。
③短路：电源两端或用电器两端直接用导线连接起来。
3、电路图：用规定的符号表示电路连接的图叫做电路图。
4、连接方式：
（1）串联：
定义： 把元件逐个顺次连接起来的电路.
特征 ：电路中只有一条电流路径，一处段开所有用电器都停止工作。
（2）并联：
定义：把元件并列的连接起来的电路
特征： 电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。
5、开关
作用 ：控制电路 。干路中的开关控制整个电路。支路中的开关控制该支路。
四、串、并联电路中电流的规律
1、串联
（1）规律：串联电路中电流处处相等。
（2）公式：=……
（3）特点：电流表的位置不影响电流的大小。
2、并联
（1）规律：并联电路中干路电流等于各支路电流之和。
（2）公式：=
（3）特点：干电流表测干路电流，支路电流表测支路电流。
