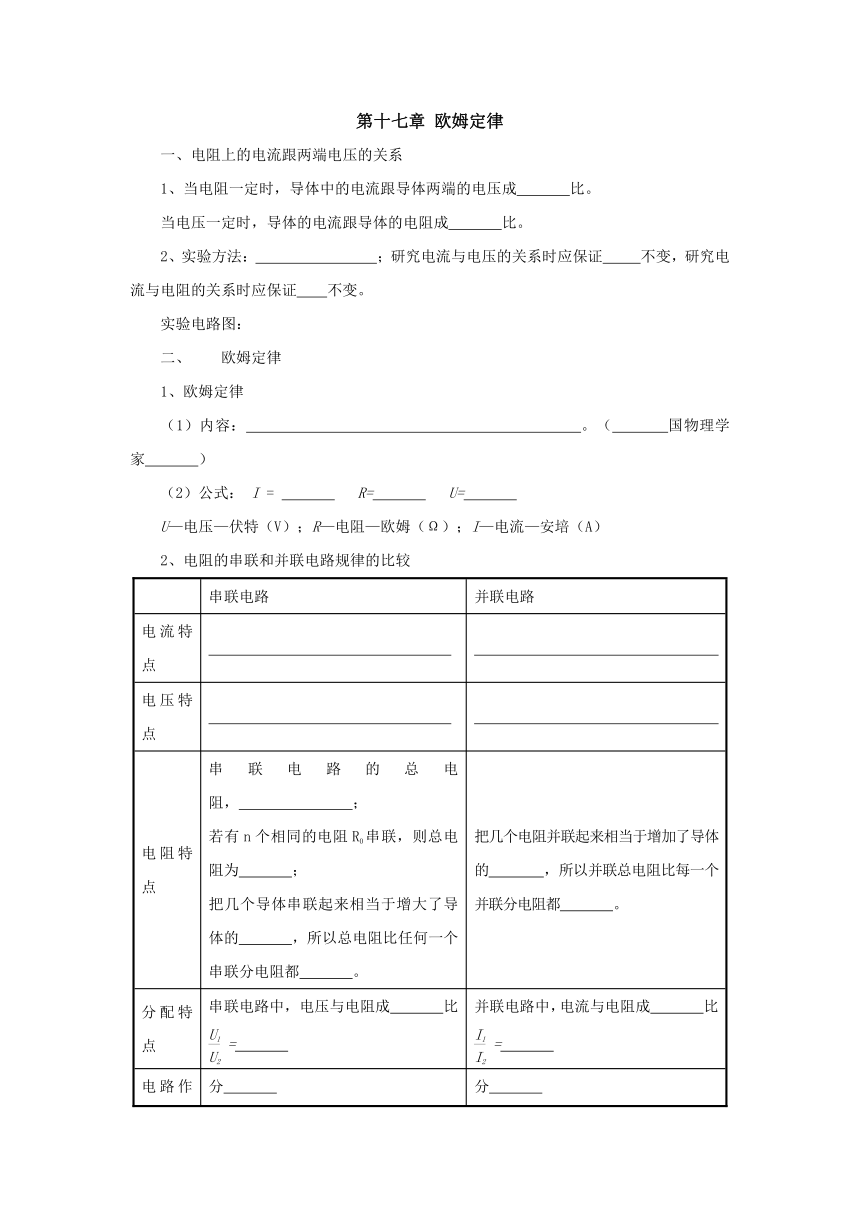

第十七章 欧姆定律
一、电阻上的电流跟两端电压的关系
1、当电阻一定时，导体中的电流跟导体两端的电压成 比。
当电压一定时，导体的电流跟导体的电阻成 比。
2、实验方法： ；研究电流与电压的关系时应保证 不变，研究电流与电阻的关系时应保证 不变。
实验电路图：
二、 欧姆定律
1、欧姆定律
（1）内容： 。（ 国物理学家 ）
（2）公式： I = R= U=
U—电压—伏特（V）；R—电阻—欧姆（Ω）；I—电流—安培（A）
2、电阻的串联和并联电路规律的比较
串联电路 并联电路
电流特点
电压特点
电阻特点 串联电路的总电阻， ；若有n个相同的电阻R0串联，则总电阻为 ；把几个导体串联起来相当于增大了导体的 ，所以总电阻比任何一个串联分电阻都 。 把几个电阻并联起来相当于增加了导体的 ，所以并联总电阻比每一个并联分电阻都 。
分配特点 串联电路中，电压与电阻成 比= 并联电路中，电流与电阻成 比=
电路作用 分 分
*电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小。

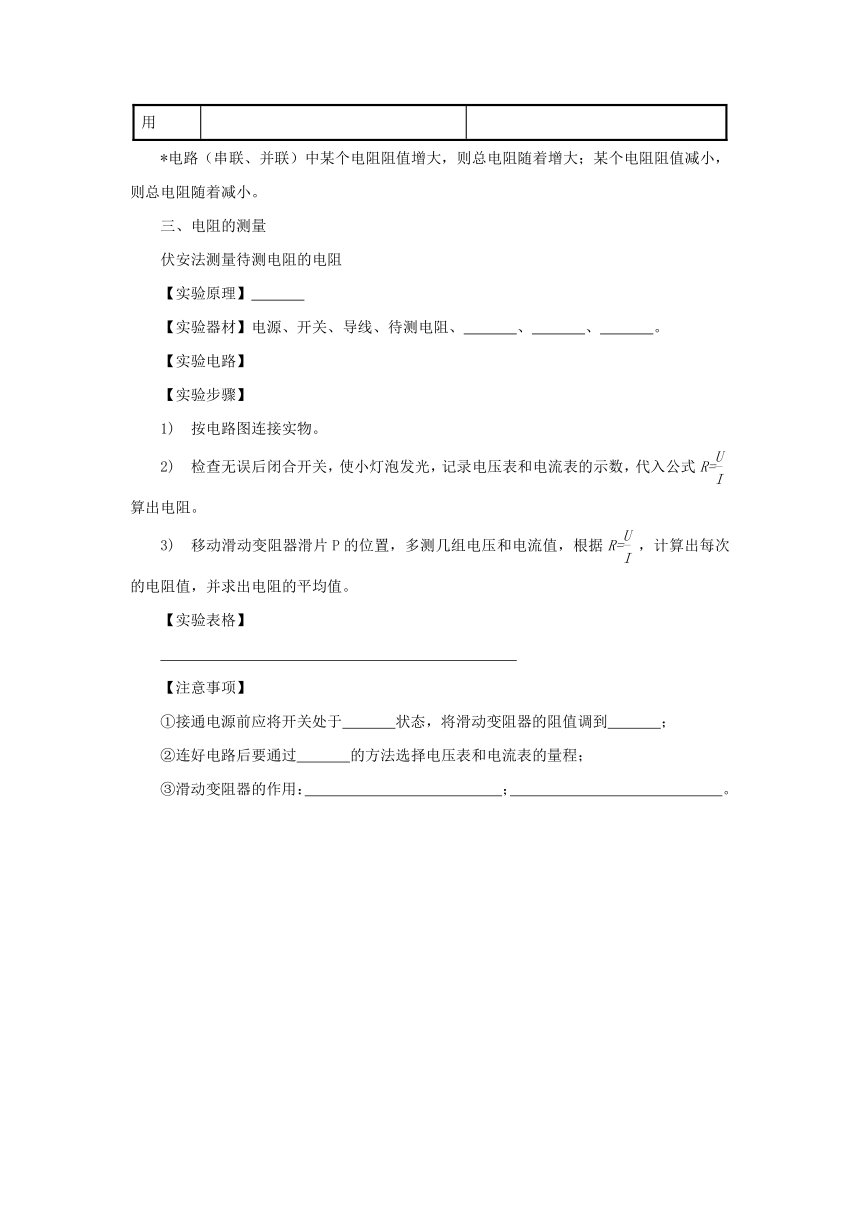

三、电阻的测量
伏安法测量待测电阻的电阻
【实验原理】
【实验器材】电源、开关、导线、待测电阻、 、 、 。
【实验电路】
【实验步骤】
按电路图连接实物。
检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=算出电阻。
移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据R=，计算出每次的电阻值，并求出电阻的平均值。
【实验表格】
【注意事项】
①接通电源前应将开关处于 状态，将滑动变阻器的阻值调到 ；
②连好电路后要通过 的方法选择电压表和电流表的量程；
③滑动变阻器的作用： ； 。
参考答案
电阻上的电流跟两端电压的关系
1、当电阻一定时，导体中的电流跟导体两端的电压成_正_比。
当电压一定时，导体的电流跟导体的电阻成_反 比。
2、实验方法：控制变量 ；研究电流与电压的关系时应保证电阻 不变，研究电流与电阻的关系时应保证电压不变。
实验电路图：
二、 欧姆定律
1、欧姆定律
（1）内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。（ 德国物理学家欧姆 ）
（2）公式： I = U/R R=U/I U=IR
U—电压—伏特（V）；R—电阻—欧姆（Ω）；I—电流—安培（A）
2、电阻的串联和并联电路规律的比较
串联电路 并联电路
电流特点 电流处处相等 干路电流等于各支路电流之和
电压特点 总电压等于各用电器两端的电压之和 各支路的电压相等且等于电源的电压
电阻特点 串联电路的总电阻，各个电阻之和 ；若有n个相同的电阻R0串联，则总电阻为；n R0把几个导体串联起来相当于增大了导体的长度 ，所以总电阻比任何一个串联分电阻都大 。 把几个电阻并联起来相当于增加了导体的 横截面积 ，所以并联总电阻比每一个并联分电阻都 小 。
分配特点 串联电路中，电压与电阻成 正比= 并联电路中，电流与电阻成 反 比=
电路作用 分 压 分流
*电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小。
三、电阻的测量
伏安法测量待测电阻的电阻
【实验原理】I = U/R
【实验器材】电源、开关、导线、待测电阻、 电压表 、电流表 、滑动变阻器 。
【实验电路】
【实验步骤】
按电路图连接实物。
检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=算出电阻。
移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据R=，计算出每次的电阻值，并求出电阻的平均值。
【实验表格】
实验次数 1 2 3 4 5
电压（V）
电流（A）
【注意事项】
①接通电源前应将开关处于断开 状态，将滑动变阻器的阻值调到 阻值最大处 ；
②连好电路后要通过试触 的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压；改变小灯泡两端的电压。
