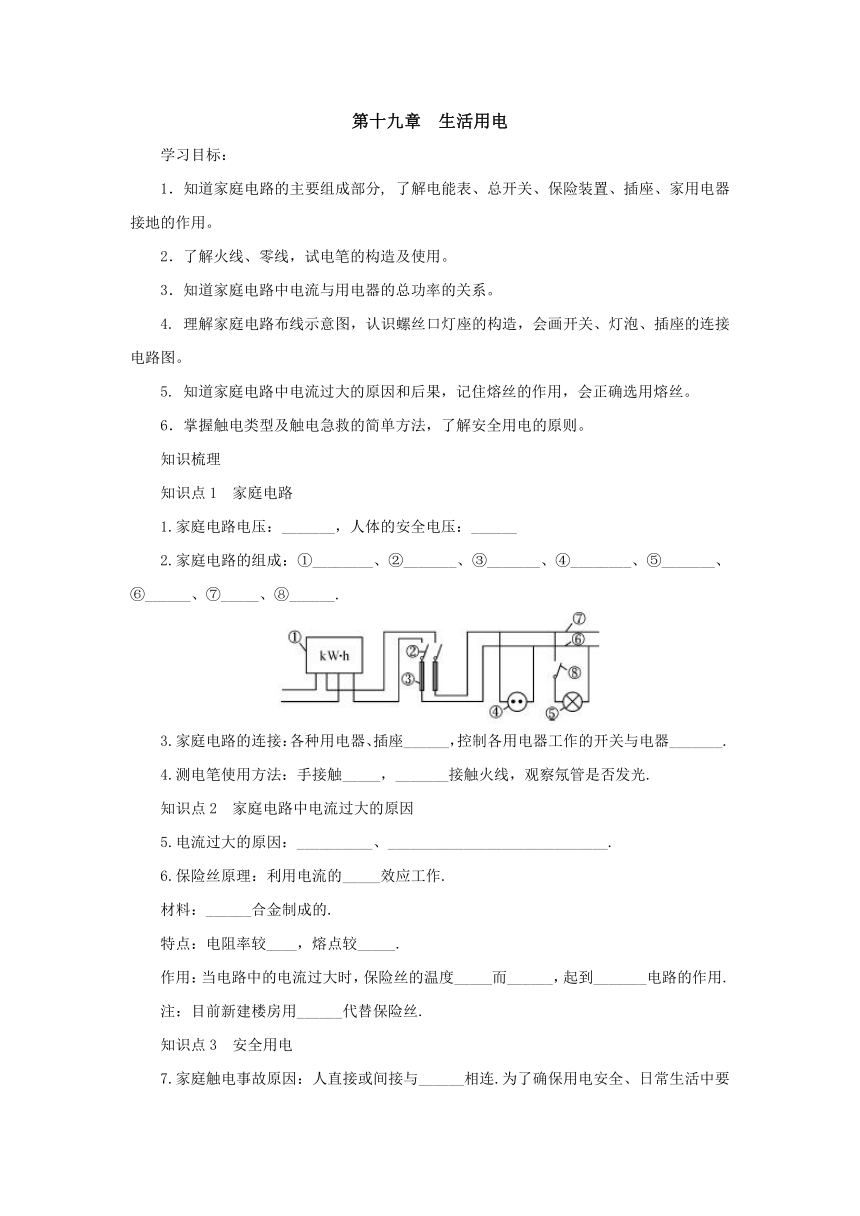

第十九章 生活用电
学习目标：
1．知道家庭电路的主要组成部分, 了解电能表、总开关、保险装置、插座、家用电器接地的作用。
2．了解火线、零线，试电笔的构造及使用。
3．知道家庭电路中电流与用电器的总功率的关系。
4. 理解家庭电路布线示意图，认识螺丝口灯座的构造，会画开关、灯泡、插座的连接电路图。
5. 知道家庭电路中电流过大的原因和后果，记住熔丝的作用，会正确选用熔丝。
6．掌握触电类型及触电急救的简单方法，了解安全用电的原则。
知识梳理
知识点1 家庭电路
1.家庭电路电压：_______，人体的安全电压：______
2.家庭电路的组成：①________、②_______、③_______、④________、⑤_______、⑥______、⑦_____、⑧______.
3.家庭电路的连接：各种用电器、插座______，控制各用电器工作的开关与电器_______.
4.测电笔使用方法：手接触_____，_______接触火线，观察氖管是否发光.
知识点2 家庭电路中电流过大的原因
5.电流过大的原因：__________、_____________________________.
6.保险丝原理：利用电流的_____效应工作.
材料：______合金制成的.
特点：电阻率较____，熔点较_____.
作用：当电路中的电流过大时，保险丝的温度_____而______，起到_______电路的作用.
注：目前新建楼房用______代替保险丝.
知识点3 安全用电

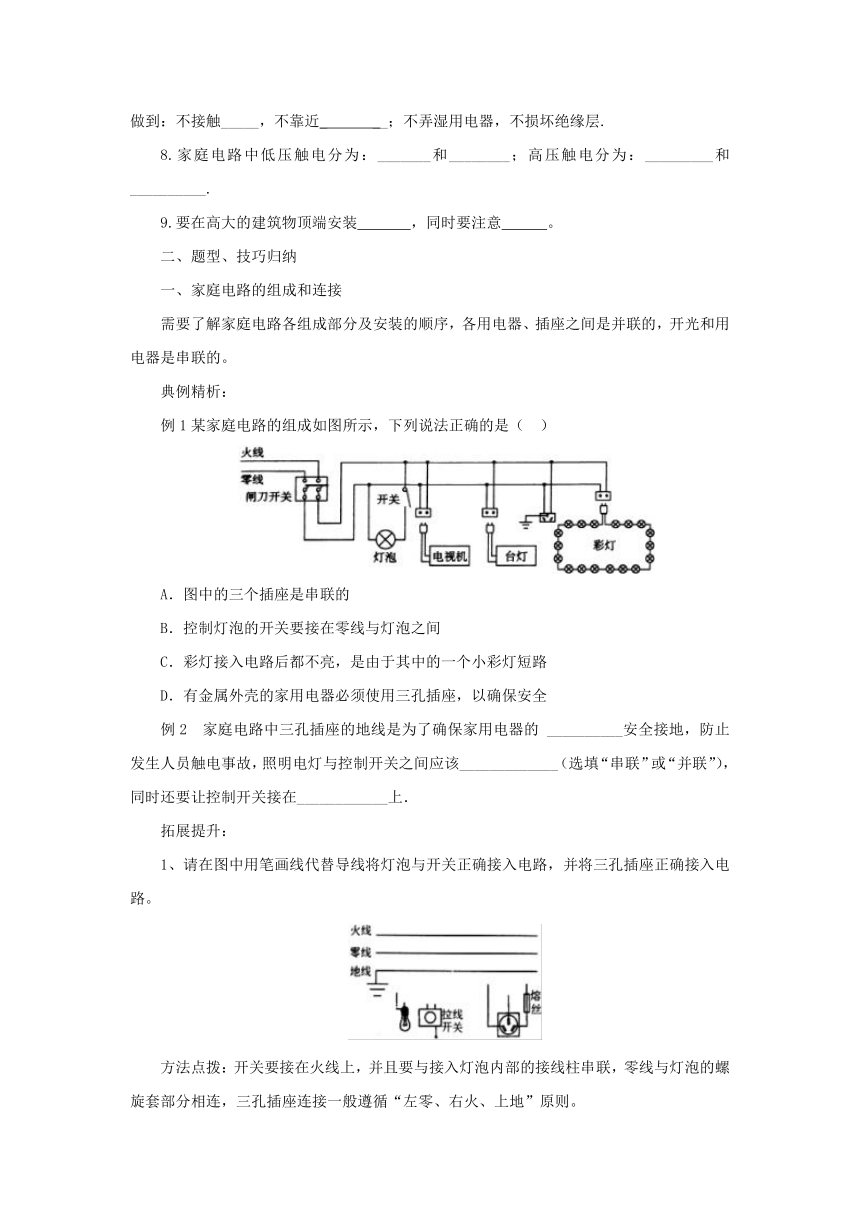

7.家庭触电事故原因：人直接或间接与______相连.为了确保用电安全、日常生活中要做到：不接触_____，不靠近_ __；不弄湿用电器，不损坏绝缘层.
8.家庭电路中低压触电分为：_______和________；高压触电分为：_________和__________.
9.要在高大的建筑物顶端安装 ，同时要注意 。
二、题型、技巧归纳
一、家庭电路的组成和连接
需要了解家庭电路各组成部分及安装的顺序，各用电器、插座之间是并联的，开光和用电器是串联的。
典例精析：
某家庭电路的组成如图所示，下列说法正确的是（ ）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在零线与灯泡之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全
例2 家庭电路中三孔插座的地线是为了确保家用电器的 __________安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该_____________（选填“串联”或“并联”），同时还要让控制开关接在____________上．
拓展提升：
1、请在图中用笔画线代替导线将灯泡与开关正确接入电路，并将三孔插座正确接入电路。
方法点拨：开关要接在火线上，并且要与接入灯泡内部的接线柱串联，零线与灯泡的螺旋套部分相连，三孔插座连接一般遵循“左零、右火、上地”原则。
2、请用笔画线代替导线，将图中用开关控制的电灯和电冰箱接入家庭电路中。
二、家庭电路故障分析
典例精析
例一、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。原因可能是（ ）
A．台灯的插头内短路 B． 插座处短路
C．台灯的灯座内短路 D．台灯的开关内短路
若把插头刚刚插入插座，室内所有电灯立即全部熄灭，又是什么原因呢？
拓展提升：
1、图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分贝测试a、b、c三点氖管均发光，又利用测电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（ ）
A．灯泡的灯丝断了
B．导线bc间断路
C．插座内部短路
D．进户零线断路
2、2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电，赵先生家水泵电路的实际连接方式为下图中的（ ）
三、家庭电路中电流过大的原因
典例精析
例一、现在家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可替代闸刀开关和熔断器。如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器的总功率最好( )
A．不大于220 W B．不大于2.2 kW
C．不大于1 200 W D．没有限制
拓展提升：
1、某学校的教学楼内装有“220 V　10(20) A”的电能表，若楼内已装有“PZ 220 40”的电灯30盏，求：
(1)电灯全部使用时，干路中的电流多大？(结果保留两位小数)
(2)用这只电能表，还能再装几盏“PZ 220 60”的电灯？
四、安全用电
典型例题：
例1 下列四种情况中，人相对安全的是（请同学们千万不要尝试做本实验）（ ）
例2 小明住在多年前修建的老房子里，家里的电线绝缘层老化严重．有一天，小明的妈妈在用电饭煲做饭和同时用电炒锅炒菜时，小明突然发现厨房里的导线冒烟了，他应该首先采取的措施是（ ）
A．立即给在外地出差的爸爸打电话 B．立即打电话通知供电局停电
C．马上到门口把自己家的总开关断开 D．赶紧用水把火浇灭
方法点拨
导线冒烟，说明电路中电流过大，应首先切断电源，即马上到门口把自己家的总开关断开。
拓展提升：
1、关于安全用电，下列说法正确的是( )
A.常用湿抹布擦拭亮着的台灯灯泡，使其保持干净
B.长期使用大功率电器时，为避免烧断保险丝，可以用铜丝代替保险丝
C.用试电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体
D.使用有金属外壳的家用电器时，应将其外壳接在零线上
2.在家庭电路中使用的用电器越多电路中的总电流越 ，为了避免导线过热而烧坏，在电路中要 联保险丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向）其中不容易造成接触不良的是 （选填“甲”或“乙”）．
