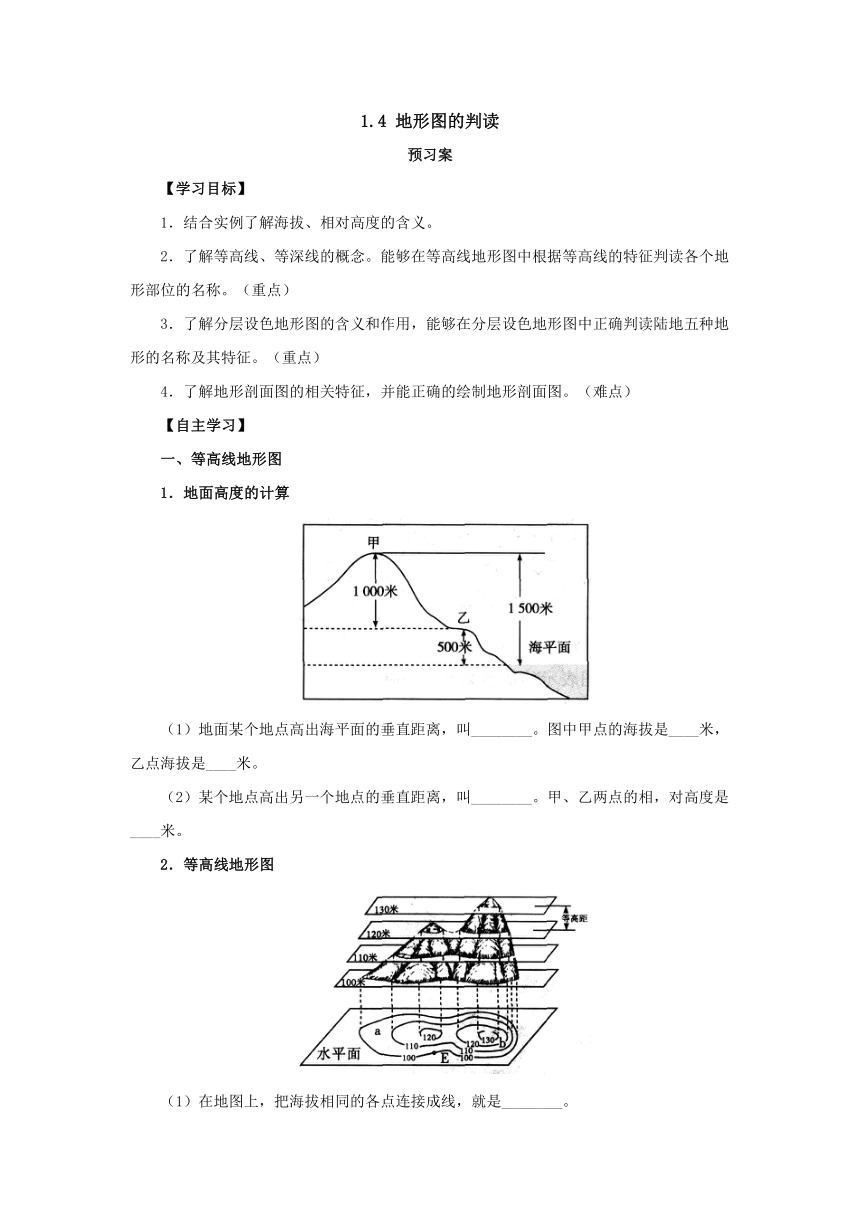

1.4 地形图的判读
预习案
【学习目标】
1．结合实例了解海拔、相对高度的含义。
2．了解等高线、等深线的概念。能够在等高线地形图中根据等高线的特征判读各个地形部位的名称。（重点）
3．了解分层设色地形图的含义和作用，能够在分层设色地形图中正确判读陆地五种地形的名称及其特征。（重点）
4．了解地形剖面图的相关特征，并能正确的绘制地形剖面图。（难点）
【自主学习】
一、等高线地形图
1．地面高度的计算
（1）地面某个地点高出海平面的垂直距离，叫________。图中甲点的海拔是____米，乙点海拔是____米。
（2）某个地点高出另一个地点的垂直距离，叫________。甲、乙两点的相，对高度是____米。
2．等高线地形图
（1）在地图上，把海拔相同的各点连接成线，就是________。

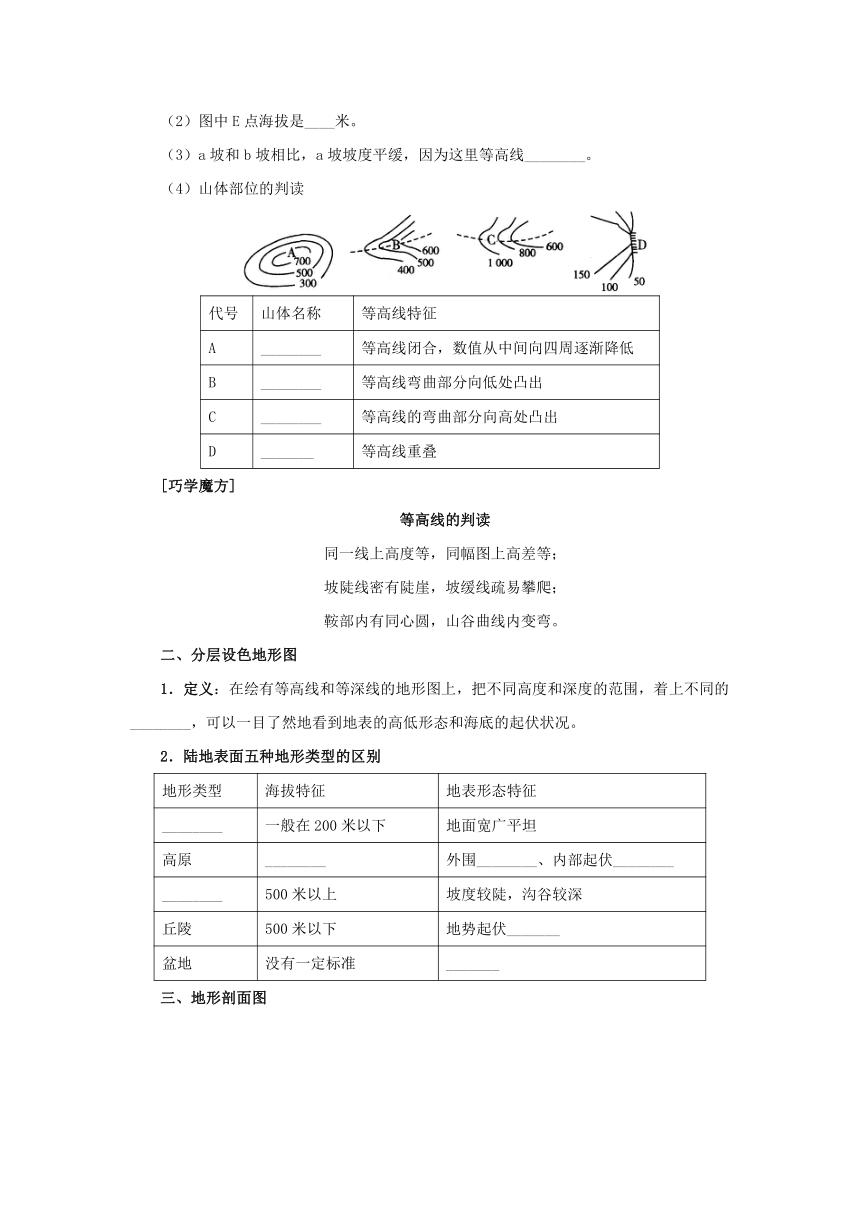

（2）图中E点海拔是____米。
（3）a坡和b坡相比，a坡坡度平缓，因为这里等高线________。
（4）山体部位的判读
代号 山体名称 等高线特征
A ________ 等高线闭合，数值从中间向四周逐渐降低
B ________ 等高线弯曲部分向低处凸出
C ________ 等高线的弯曲部分向高处凸出
D _______ 等高线重叠
[巧学魔方]
等高线的判读
同一线上高度等，同幅图上高差等；
坡陡线密有陡崖，坡缓线疏易攀爬；
鞍部内有同心圆，山谷曲线内变弯。
二、分层设色地形图
1．定义：在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的________，可以一目了然地看到地表的高低形态和海底的起伏状况。
2．陆地表面五种地形类型的区别
地形类型 海拔特征 地表形态特征
________ 一般在200米以下 地面宽广平坦
高原 ________ 外围________、内部起伏________
________ 500米以上 坡度较陡，沟谷较深
丘陵 500米以下 地势起伏_______
盆地 没有一定标准 _______
三、地形剖面图
1．定义：以________图为基础，沿某条线下切而显露出来的地形垂直剖面。
2．作用：能直观地表示地面上沿某一方向________的起伏和________的陡缓。如图中能直观看出AC坡比HF坡________。
[知识再现]
1.地图的语言包括比例尺、方向和图例。
2.要想去山区旅行或探险，就应了解该地区的地形情况，要查阅地形图。
[巧学魔方]
拳头法记忆地形部位
拳头好似一座山，四个凸出的关节，相当于山峰，两个相邻山峰中间相对凹下去的部分，相当于鞍部，相邻的手指头之间的缝隙相当于山谷，每根手指头中部略微凸起的部位就成了山脊，拳头的左右两侧比较陡的部分构成了陡崖。
[易错易混]
平原海拔在200米以下，等高线稀疏；高原海拔在500米以上，内部等高线稀疏，边缘等高线密集。
【自主检测】
蹦极是一项非常刺激的极限户外休闲活动，考验着挑战者的勇气。
你知道蹦极最适宜在哪种地形环境下举行吗？
参考答案
【自主学习】
一、等高线地形图
海拔 1500 500 相对高度 1000
等高线 100 稀疏 山峰 山脊 山谷 陡崖
二、分层设色地形图
颜色
平原 500米以上 较陡 较为和缓 山地 较大 四周高，中间低
三、地形剖面图
等高线地形
地势 坡度 陡
【自主检测】
陡崖
