(共29张PPT)
1.5 v-t图和x-t图
1.v-t图
t/s
5
10
15
20
25
0
20
40
60
80
v/（m/s）
甲
-20

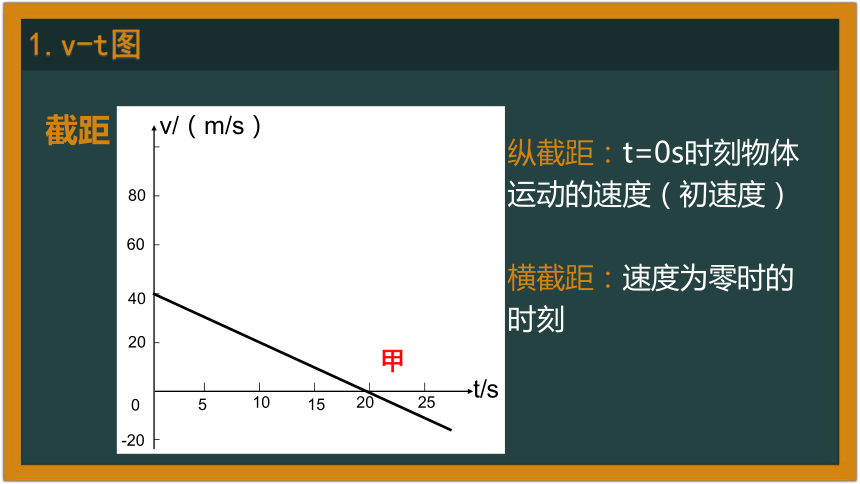

截距
纵截距：t=0s时刻物体运动的速度（初速度）
横截距：速度为零时的时刻
1.v-t图
t/s
5
10
15
20
25
0
20
40
60
80
v/（m/s）
甲
乙
-20
交点：
甲乙速度相同
交点
1.v-t图
斜率
表示直线倾斜程度的大小，大小为上升高度与水平前进距离的比值，直线倾斜向上，斜率为正，倾斜向下，斜率为负。

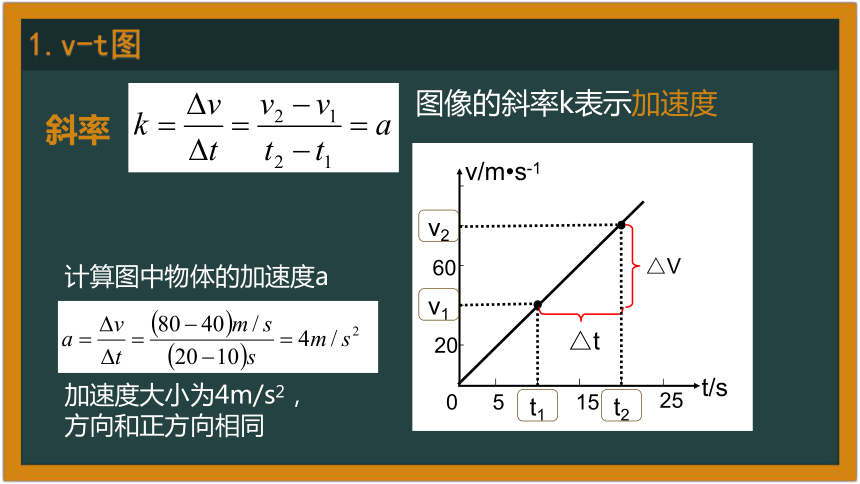

1.v-t图
图像的斜率k表示加速度
t/s
5
10
15
20
25
0
20
40
60
80
v/m s-1
△t
△V
计算图中物体的加速度a
加速度大小为4m/s2，
方向和正方向相同
t1
t2
v1
v2
斜率
1.v-t图
t/s
5
10
15
20
25
0
20
40
60
80
v/m s-1
△t
△V

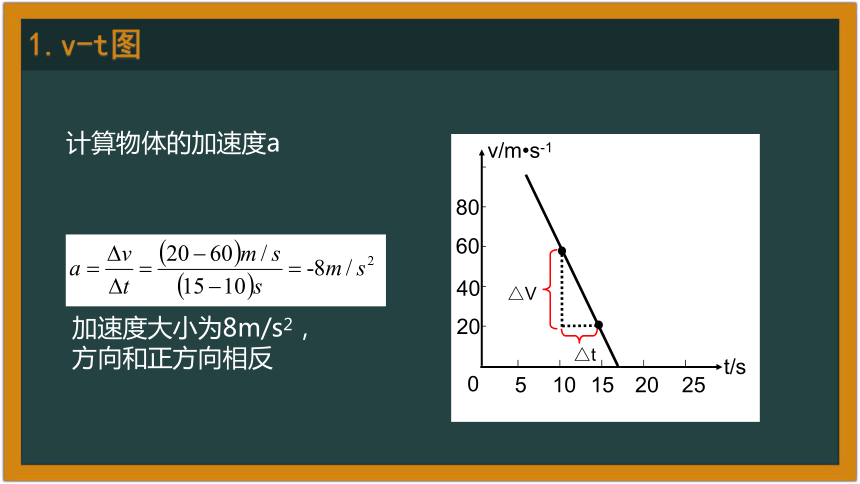

计算物体的加速度a
加速度大小为8m/s2，方向和正方向相反

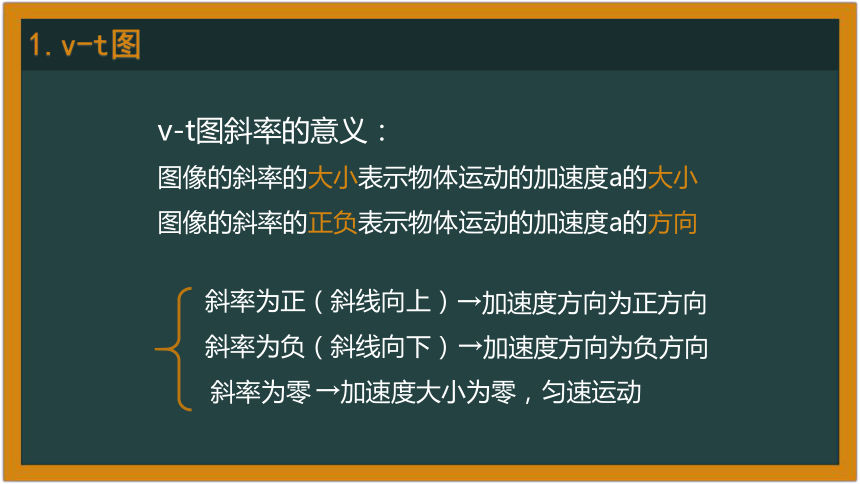

1.v-t图
图像的斜率的大小表示物体运动的加速度a的大小
图像的斜率的正负表示物体运动的加速度a的方向
v-t图斜率的意义：
斜率为正（斜线向上）
→加速度方向为正方向
斜率为负（斜线向下）
→加速度方向为负方向
斜率为零
→加速度大小为零，匀速运动
1.v-t图
t/s
5
10
15
20
0
20
40
60
80
v/m s-1
t1
t2
v1
v2
A

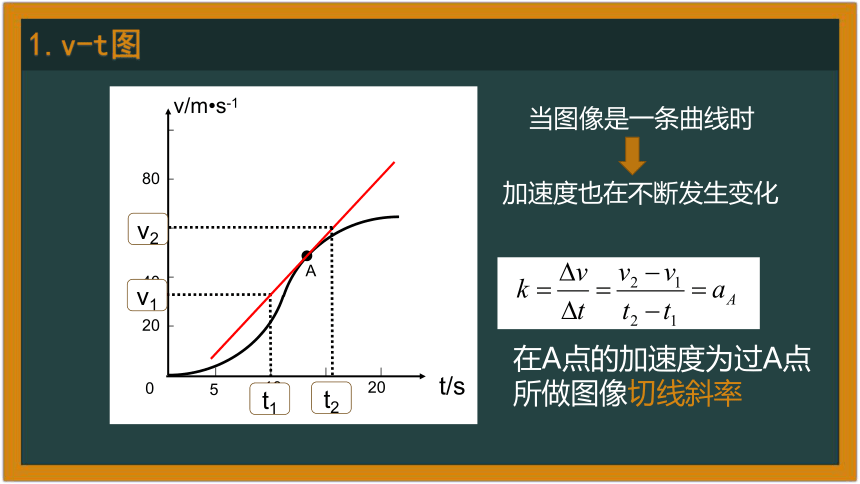

当图像是一条曲线时
加速度也在不断发生变化
在A点的加速度为过A点
所做图像切线斜率
1.v-t图
t/s
5
10
15
20
25
0
20
40
60
80
-20
v/m s-1
基本类型
1.v-t图
v/(m s-1)
0
0.04
0.08
0.12
0.02
0.04
0.06
t/s
v在v-t图象中是“宽”
t在v-t图象中是“长”
匀速直线运动中
“矩形的面积”就是位移x
面积
匀变速直线运动
1.v-t图
匀变速直线运动中， v—t 图中面积表示物体的位移
匀变速直线运动
例1.下列作直线运动的速度—时间图象中，表示质点作匀变速直线运动的是（ ）C1.v-t图例2.如图所示的v一t图象中，表示物体作匀减速运动的是（ ）ABB1.v-t图例3.下图为一物体做直线运动的v—t图象，根据图象有如下分析，（分别用v1、a1表示物体在0~t1时间内的速度和加速度；v2、a2表示物体在t1~t2时间内的速度和加速度），分析正确的是（ ）A、v1与v2方向相反，a1与a2方向相反B、v1与v2方向相反，a1与a2方向相同C、v1与v2方向相同，a1与a2方向相反D、v1与v2方向相同，a1与a2方向相同0t1t2t/sv(m/s)C1.v-t图例4.一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速运动，接着做匀减速运动，开到乙地刚好停止，其速度图象如图所示，那么在0—t0和t0—3t0两段时间内（ ）A、加速度大小之比为3 :1B、位移大小之比为2:1C、平均速度大小之比为2:1D、平均速度大小之比为1:1D1.v-t图例5.电梯上升运动的v-t图象如图所示，从图象可知电梯上升的高度是( )A、6mB、39mC、0mD、30mB1.v-t图例6.西昌卫星中心发射的运载火箭由地面竖直向上升空，其速度图象如图所示，则（ ）A．在t2时刻火箭到达最大高度B．在t4时刻火箭落回地面C．在t1至t2时间内火箭加速度最大D．在t2至t3时间内火箭静止在最大高度处C1.v-t图例7.某物体沿直线运动的v一t图象如图所示，由图可看出物体( )A．沿直线向一个方向运动B．沿直线做往复运动C．该物体任意两秒内的位移为零D．做匀变速直线运动B1.v-t图
2.x-t图
t/s
5
10
15
20
25
0
20
40
60
80
x/m
甲
-20
截距
纵截距：t=0s时刻物体运动的位置
横截距：位置为零时的时刻
2.x-t图
t/s
5
10
15
20
25
0
20
40
60
80
x/m
甲
乙
-20
交点：
甲乙相遇
交点
2.x-t图
图像的斜率k表示速度
t/s
5
10
15
20
25
0
20
40
60
80
x/m
△t
△x
计算图中物体的速度v
速度大小为4m/s，
方向和正方向相同
t1
t2
x1
x2
斜率
2.x-t图
t/s
5
10
15
20
25
0
20
40
60
80
x/m
t/s
5
10
15
20
25
0
20
40
60
80
x/m
通过计算图像的斜率可以得出出物体
运动速度的大小和方向
2.x-t图
图像的斜率的大小表示物体运动的速度v的大小
图像的斜率的正负表示物体运动的速度v的方向
x-t图斜率的意义：
斜率为正（斜线向上）
→速度方向为正方向
斜率为负（斜线向下）
→速度方向为负方向
斜率为零
→速度大小为零，静止
2.x-t图
t/s
5
10
15
20
25
0
20
40
60
80
-20
x/m
基本类型
2.x-t图
例1.下列有关匀速直线运动的叙述正确的是（ ）
A.做匀速直线运动物体的位移和路程相同
B.做匀速直线运动物体的位移大小和路程相等
C.相等时间内路程相等的运动一定是匀速直线运动
D.匀速直线运动的位移-时间图像一定是一条过原点的直线
B
2.x-t图
C
例2.某同学匀速向前走了一段路后，停了一会儿，然后沿原路匀速返回出发点，图中能反映此同学运动情况的X-t图线应是（ ）
X
X
X
X
2.x-t图
例3.（多选）某物体的x-t图像如图所示，下列有关说法正确的是（ ）
A、在AB段，物体做匀速直线运动
B、在CD段和DE段，物体的速度方向不同
C、在C点，物体的速度为零
D、在E点，物体的位移为零
A
B
C
D
E
x/m
t/s
o
BD
2.x-t图
例4.（多选）如图所示为甲、乙两物体相对于同一原点运动的s-t图，下列说法正确的是 （ ）
A．在0-t2时间内甲和乙都做匀变速直线运动
B．甲、乙运动的出发点相距S1
C．乙比甲早出发t1时间
D．乙运动的速度大小大于甲运动的
速度大小
BD
2.x-t图
例5.如图所示为A、B、C三个
物体作直线运动的x-t图。由图
可知：________物体作匀速直线
运，________物体作变速直线运动。
三个物体位移大小分别为________,
_______,______。三个
物体的平均速度分 别为
______m/s,______m/s,
______m/s,三个物体运
动的总路程分别是_____,
_____,_____,它们的平均
速率分别为________,
_______,______。
B
AC
10m
10m
10m
1
1
1
14m
10m
10m
1.4m/s
1m/s
1m/s
