(共27张PPT)
人教中图版普通高中教科书
第二章 算法与程序实现
2.1解决问题的一般过程和用计算机解决问题
2.2算法的概念及描述
2.3程序设计基本知识
2.4常见算法的程序实现

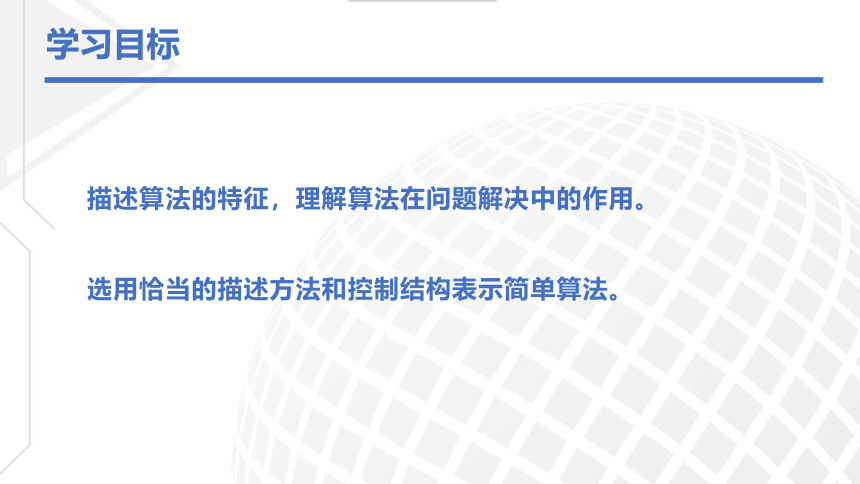

描述算法的特征，理解算法在问题解决中的作用。
选用恰当的描述方法和控制结构表示简单算法。
学习目标
那怎么来表示算法呢？
了解了算法的概念和特征，但是重要的是，要把解决某些问题的具体算法表达出来。
算法的描述
算法的常见描述方式有自然语言、流程图等。
什么是自然语言？
算法的描述

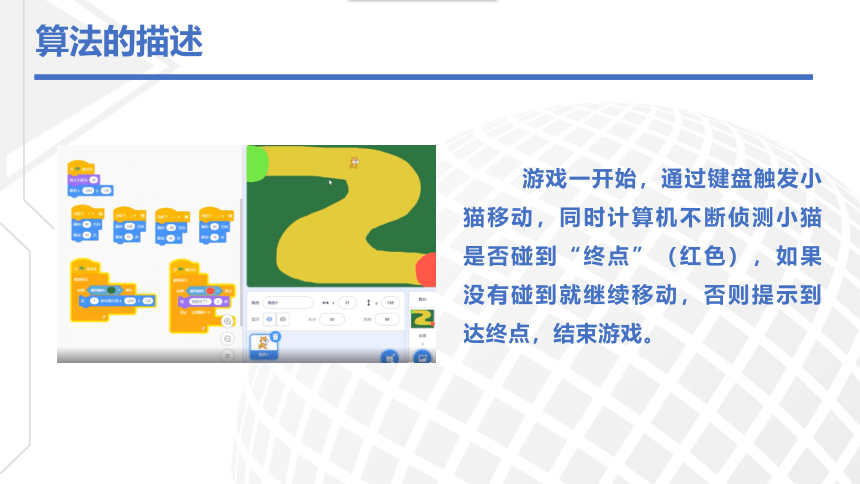

游戏一开始，通过键盘触发小猫移动，同时计算机不断侦测小猫是否碰到“终点”（红色），如果没有碰到就继续移动，否则提示到达终点，结束游戏。
算法的描述
算法的描述

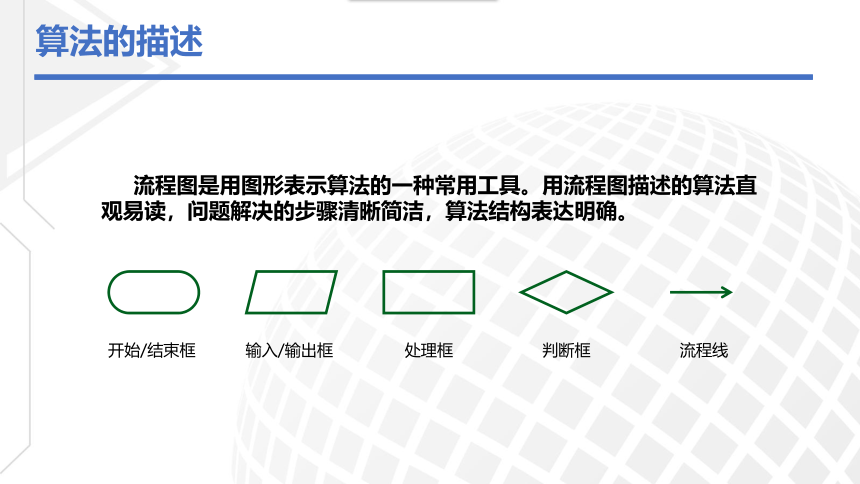

流程图是用图形表示算法的一种常用工具。用流程图描述的算法直观易读，问题解决的步骤清晰简洁，算法结构表达明确。
开始/结束框
输入/输出框
处理框
判断框
流程线
算法的描述

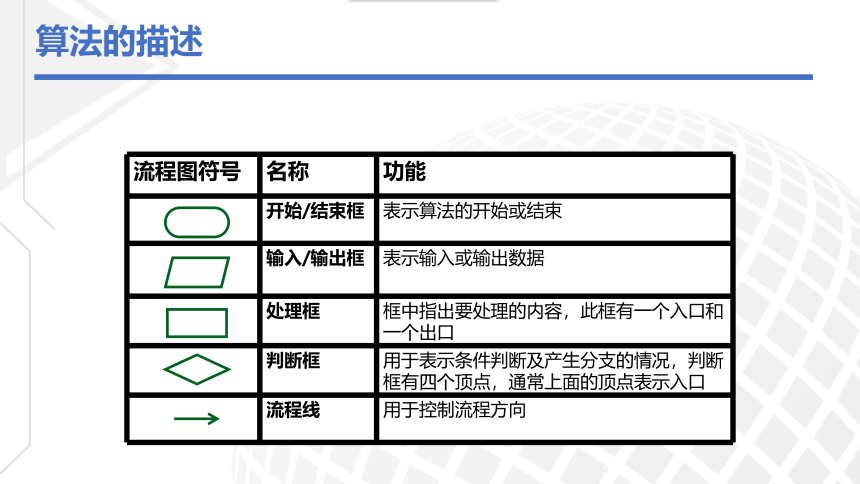

流程图符号 名称 功能
开始/结束框 表示算法的开始或结束
输入/输出框 表示输入或输出数据
处理框 框中指出要处理的内容，此框有一个入口和一个出口
判断框 用于表示条件判断及产生分支的情况，判断框有四个顶点，通常上面的顶点表示入口
流程线 用于控制流程方向
算法的描述
算法的描述

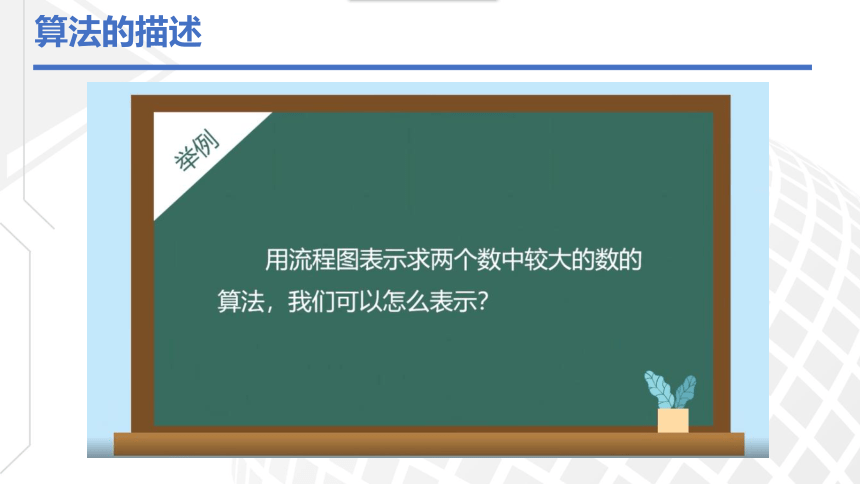

用流程图表示求两个数（用A和B表示）中较大的数的算法。
开始
结束
输入A、B
输出A
输出B
A>B？
是
否
算法的描述
3.求1+2+3+……+9+10的和。
1.计算机随机产生一个两位数，用户猜，猜中输出“你赢了”，没有猜中输出“你输了”。
2.登录程序：用户输入账号和密码，系统校验是否正确，正确输出“登录成功”，失败输出“账号或密码错误。”
算法的描述
1.计算机随机产生一个两位数，用户猜，猜中输出“你赢了”，没有猜中输出“你输了”。
开始
结束
A=B
是
否
产生随机两位数A
用户输入B
输出“你赢了”
输出“你输了”
2.登录程序：用户输入账号和密码，系统校验是否正确，正确输出“登录成功”，失败输出“账号或密码错误。”
开始
结束
账号、密码正确？
是
否
用户输入账号和密码
输出“登录成功”
输出“账号或密码错误”
S1
Sn
…
顺序结构
False
True
S1
S2
C
选择结构
三种基本结构
S1
C
False
True
循环结构
程序设计的基本结构
S1
Sn
…
顺序结构
顺序结构
顺序结构是最基本、最简单的结构，是指程序中的语句按排序从上到下依次执行，直至结束的结构。
实践练习
利用计算圆的周长公式C=2求圆的周长。算法表述为：输入圆的半径，计算圆的周长，输出周长的值。
开始
输入圆的半径r的值
C=2
输出圆的周长C
结束
实践练习
利用计算体重指数公式BMI=体重（kg）/。算法表述为：输入体重，输入身高，计算BMI，输出BMI的值。
实践练习
若x=2，y=3，则如图程序框图的运行结果是多少。
开始
输入x，y
x=x+3
y=y-1
输出x，y
结束
选择结构
选择结构也叫分支结构，是指程序中先进行条件判断，再根据判断结果执行下一步程序。
False
True
S1
S2
C
选择结构
实践练习
用户输入账号和密码，系统校验是否正确，正确输出“登录成功”，失败输出“账号或密码错误。”
开始
结束
账号、密码正确？
是
否
用户输入账号和密码
输出“登录成功”
输出“账号或密码错误”
实践练习
用程序框图实现，判断任意输入正整数的奇偶性。
实践练习
用程序框图实现：公交车单程票价1元，刷卡时，乘客所持公交卡余额如果大于等于5元，则扣除1元并提示“欢迎乘车”；大于1元但少于5元，扣除1元并提示“请充值”；少于1元提示“请购票”。
循环结构
循环结构是指程序中某些语句在条件控制下，重复执行的结构。
如图，在给定的条件C成立时，执行S1，然后再判断C是否成立，如果仍然成立，依然执行S1，如此循环反复直至C不成立，脱离循环结构。
S1
C
False
True
循环结构
注意区分
选择和循环
False
True
S1
S2
C
选择结构
S1
C
False
True
循环结构
循环结构
实践练习
用程序框图实现求1+2+3+……+9+10的和。
i<=10？
开始
结束
输出结果S
是
否
和 S=0
加数 i=1
和 S=S+i
加数i=i+1
实践练习
用程序框图实现100以内的奇数和。
i<100？
开始
结束
输出结果S
是
否
和 S=0
加数 i=1
和 S=S+i
加数i=i+2
算法概念和描述
算法的概念
算法的特征
算法的描述方法
有输入
有输出
确定性
有穷性
可行性
一个算法通常要求有0个或多个输入。
一个算法可以有一个或多个输出。
算法必须能在有限个步骤之后终止。
算法中的每一步都是可以执行的。
算法的每个步骤都具有确定的含义。
自然语言
流程图
用日常所用语言来描述算法的步骤。
流程图是用图形表示算法的一种常用工具。
算法就是解决一个特定问题而采取的确定的，有限的步骤。
小结
