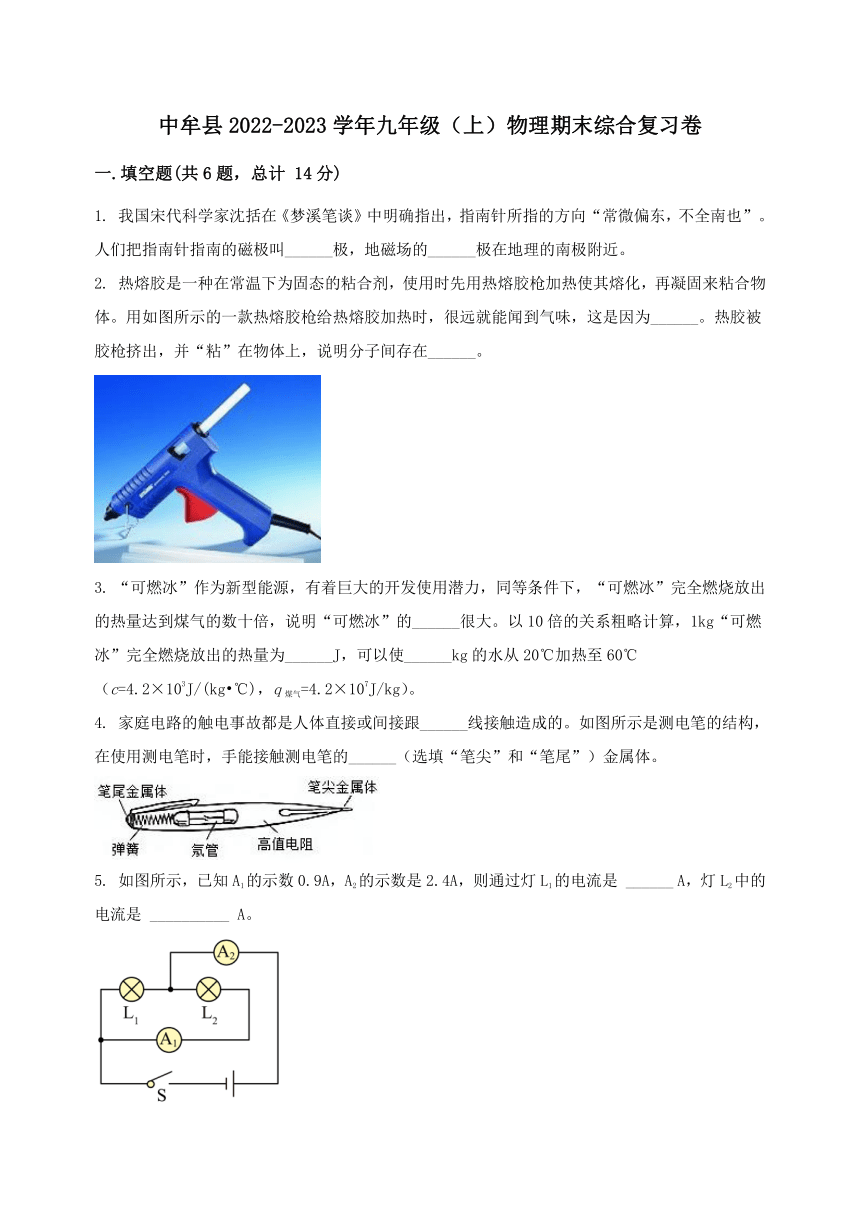

中牟县2022-2023学年九年级（上）物理期末综合复习卷
一.填空题(共6题，总计 14分)
1. 我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫______极，地磁场的______极在地理的南极附近。
2. 热熔胶是一种在常温下为固态的粘合剂，使用时先用热熔胶枪加热使其熔化，再凝固来粘合物体。用如图所示的一款热熔胶枪给热熔胶加热时，很远就能闻到气味，这是因为______。热胶被胶枪挤出，并“粘”在物体上，说明分子间存在______。
3. “可燃冰”作为新型能源，有着巨大的开发使用潜力，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的______很大。以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量为______J，可以使______kg的水从20℃加热至60℃（c=4.2×103J/(kg ℃)，q煤气=4.2×107J/kg）。
4. 家庭电路的触电事故都是人体直接或间接跟______线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的______（选填“笔尖”和“笔尾”）金属体。
5. 如图所示，已知A1的示数0.9A，A2的示数是2.4A，则通过灯L1的电流是 ______ A，灯L2中的电流是 __________ A。

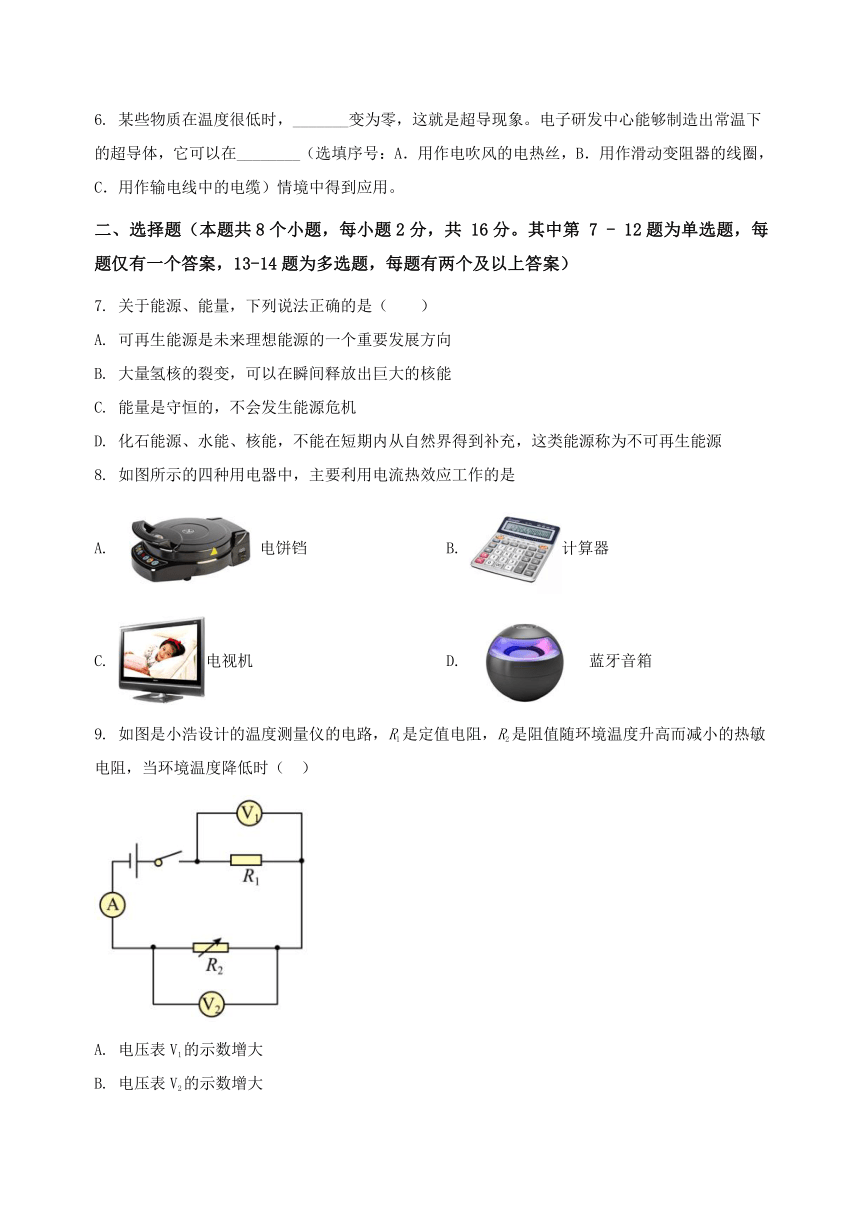

6. 某些物质在温度很低时，_______变为零，这就是超导现象。电子研发中心能够制造出常温下的超导体，它可以在________（选填序号：A．用作电吹风的电热丝，B．用作滑动变阻器的线圈，C．用作输电线中的电缆）情境中得到应用。
二、选择题（本题共8个小题，每小题2分，共 16分。其中第 7 - 12题为单选题，每题仅有一个答案，13-14题为多选题，每题有两个及以上答案）
7. 关于能源、能量，下列说法正确的是（　　）
A. 可再生能源是未来理想能源的一个重要发展方向
B. 大量氢核的裂变，可以在瞬间释放出巨大的核能
C. 能量是守恒的，不会发生能源危机
D. 化石能源、水能、核能，不能在短期内从自然界得到补充，这类能源称为不可再生能源
8. 如图所示的四种用电器中，主要利用电流热效应工作的是
A. 电饼铛 B. 计算器
C. 电视机 D. 蓝牙音箱
9. 如图是小浩设计的温度测量仪的电路，R1是定值电阻，R2是阻值随环境温度升高而减小的热敏电阻，当环境温度降低时（ ）
A. 电压表V1的示数增大
B. 电压表V2的示数增大
C. 电流表的示数增大
D. 电路的总功率增大

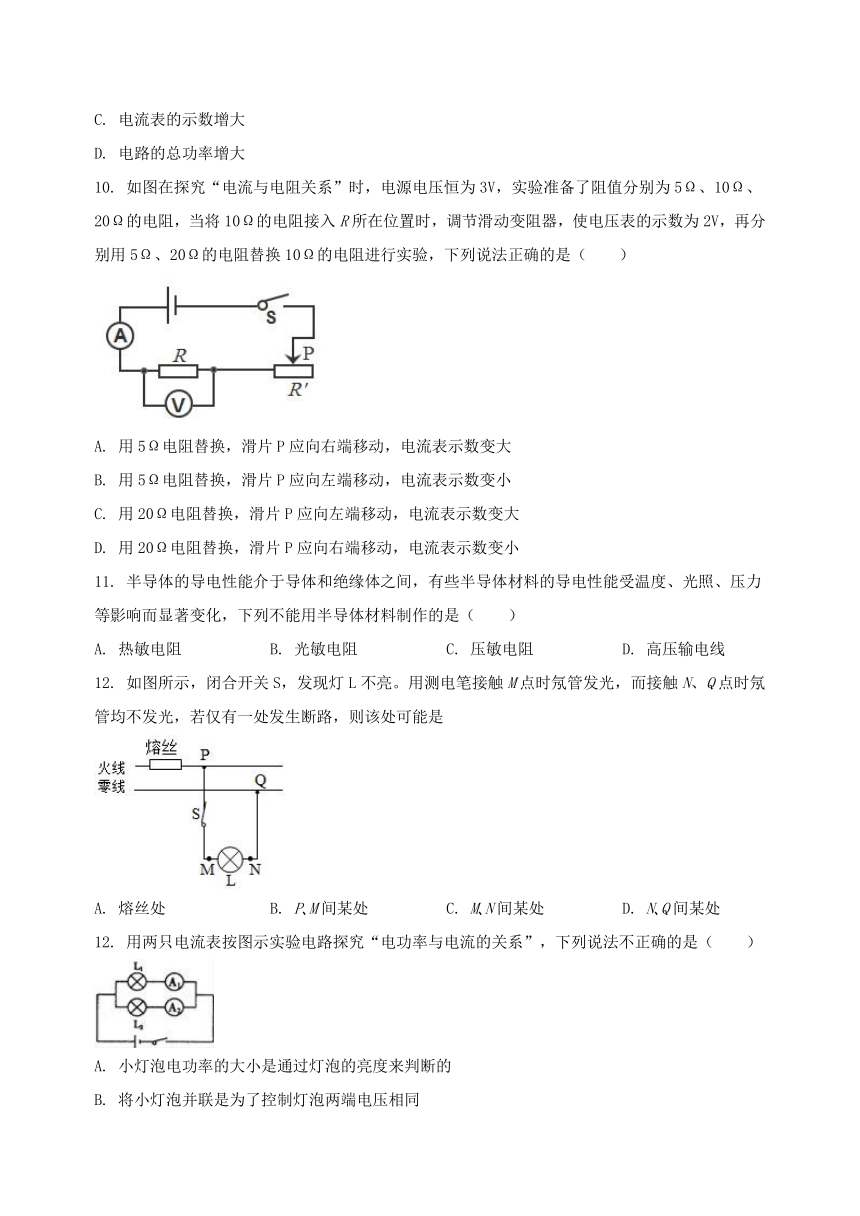

10. 如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（　　）
A. 用5Ω电阻替换，滑片P应向右端移动，电流表示数变大
B. 用5Ω电阻替换，滑片P应向左端移动，电流表示数变小
C. 用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D. 用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
11. 半导体的导电性能介于导体和绝缘体之间，有些半导体材料的导电性能受温度、光照、压力等影响而显著变化，下列不能用半导体材料制作的是（　　）
A. 热敏电阻 B. 光敏电阻 C. 压敏电阻 D. 高压输电线
12. 如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A. 熔丝处 B. P M间某处 C. M N间某处 D. N Q间某处
12. 用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是（　　）
A. 小灯泡电功率的大小是通过灯泡的亮度来判断的
B. 将小灯泡并联是为了控制灯泡两端电压相同
C. 选用的两只小灯泡规格必须相同
D. 将其中一只电流表移接到干路上也可以完成实验
13. 如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅速压下活塞，观察到硝化棉燃烧起来。关于该实验，下列说法正确的是（ ）
A. 硝化棉被点燃，表明筒内气体的温度升高
B. 下压活塞的过程中，筒内气体内能减小
C. 下压活塞的过程中，活塞对筒内气体做了功
D. 下压活塞的过程中，气体的内能转化为活塞的机械能
14. 关于家庭电路，下列说法中正确的是：（　　）
A. 在家庭电路中，同时工作的用电器越多，总电阻越小
B. 微波炉是利用电流的热效应来工作的
C. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D. 电炉工作时，电炉丝热的发红，而连接电炉的导线却不怎么热，是因为导线电阻比电炉丝的电阻小的多
三.作图题(共2题，总计4分)
15. 如图，是四开门电冰箱上方保鲜室内照明灯的电路元件符号，保鲜室内的照明灯由上方两个门控开关控制(门打开开关闭合)，当保鲜室的任何一个门打开或两个门都打开，照明灯都亮：而只有当两个门都关闭后，照明灯才熄灭，请连出此电路图．
（ ）
16. 如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
四.探究题(共3题，总计18分)

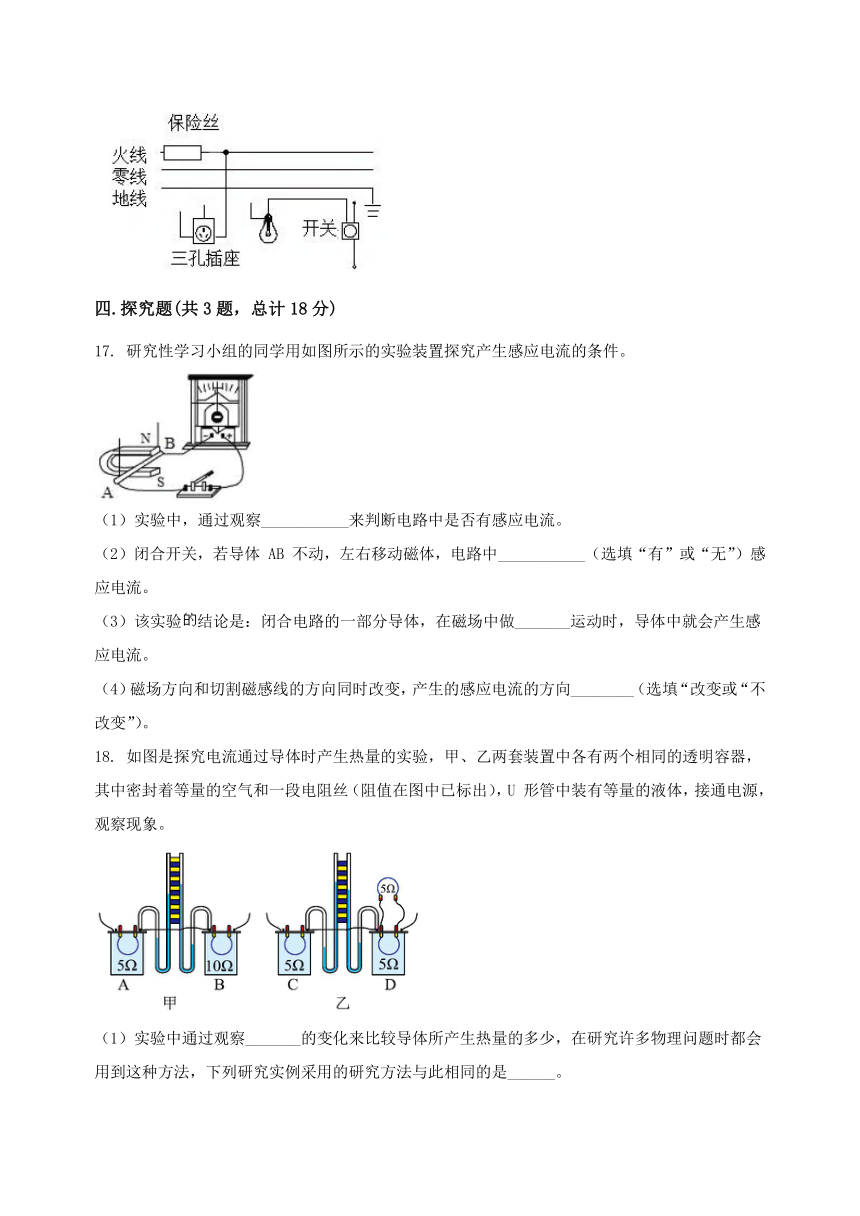

17. 研究性学习小组的同学用如图所示的实验装置探究产生感应电流的条件。
（1）实验中，通过观察___________来判断电路中是否有感应电流。
（2）闭合开关，若导体 AB 不动，左右移动磁体，电路中___________（选填“有”或“无”）感应电流。
（3）该实验结论是：闭合电路的一部分导体，在磁场中做_______运动时，导体中就会产生感应电流。
（4）磁场方向和切割磁感线的方向同时改变，产生的感应电流的方向________（选填“改变或“不改变”）。
18. 如图是探究电流通过导体时产生热量的实验，甲、乙两套装置中各有两个相同的透明容器，其中密封着等量的空气和一段电阻丝（阻值在图中已标出），U 形管中装有等量的液体，接通电源，观察现象。
（1）实验中通过观察_______的变化来比较导体所产生热量的多少，在研究许多物理问题时都会用到这种方法，下列研究实例采用的研究方法与此相同的是______。
A.探究电流与电阻的关系
B.用铁屑显示磁体周围磁场分布
C.类比水流学习电流
D.研究磁场时，引入磁感线
（2）用甲装置进行实验时，通过控制通电时间和电路中的______不变，来研究导体产生热量与电阻的关系。
（3）在乙装置中，C、D 透明容器中产生热量较多的是_______容器。
19. “测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V。
(1)在连接开关时，开关应______；
(2)闭合开关前，应先将滑动变阻器的滑片移到______端（选填“A”或“B”）闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为零，产生故障的原因可能是______。
(3)排除故障后，实验得到的数据如下表。在第1次实验中，小灯泡两端电压为2V时，电流表示数如图乙所示，则通过小灯泡的电流为______A，此时小灯泡的实际功率为______W。
实验次数 电压表示数U/V 电流表示数I/A 小灯泡电功率P/W
1 2.0
2 2.5 0.22 0.55
3 2.8 0.24 0.67
(4)由上表可知，小灯泡的额定功率为______W。
(5)某同学根据测出的三组数据求出各次电阻，发现灯泡不同电压下的电阻值不同，这是因为灯泡的电阻值与______有关。
五.计算题(共2题，总计18分)
20. 新冠病毒疫情期间智能配送机器人已实现了无接触配送，它具有形体小巧、机动灵活、高效智能等特点。车身两侧均是可以打开的货仓，用户可通过人脸识别、输入取货码、点击手机APP链接等三种方式取货。“机器人配送小哥”全程都走非机动车道，而且它简直就是个“路路通”哪儿的路都认识，还挺有“礼貌”会主动让人，并且很“懂”交规。支撑配送机器人的环境感知硬件，是位于车顶上的一个激光雷达、卫星导航和位于车辆周边的摄像头。某款配送机器人的部分信息如表所示。
车身净重 200kg 车载电源 12V
最大承载量 100kg 电池容量
摄像头 8个 激光雷达 16线/32线
求：(1)若车载电池充满电，能以18km/h的速度行驶36km，求行驶时间？
(2)配送机器人每个车轮与地面接触面积为50cm2，则满载时对地面压强为多少Pa？
(3)满载时配送机器人以18km/h速度行驶时，所受阻力为总重的0.02倍，求配送机器人满载时行驶36km牵引力做的功为多少J？若配送机器人电动机的能量转化效率为80%，则车载电池的电能至少为多少J？
21. 如图是某型号电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭。S1为挡位自动控制开关，R1和R2为电热丝，R1的阻值为80Ω，高温烧煮挡的功率为660W。求：
(1)高温烧煮时干路中的电流；
(2)电阻丝R2的阻值；
(3)电饭锅低温焖饭0.5h消耗的电能是多少焦耳。
中牟县2022-2023学年九年级（上）物理期末综合复习卷
参考答案及解析
一. 填空题
1.【答案】： 南 北
【解析】：人们把指南针指南的磁极叫南极。
地磁场的北极在地理的南极附近。
2.【答案】：①. 分子在不停的做无规则运动 ②. 引力
【解析】：[1]热熔胶枪给热熔胶加热时，会闻到熔胶的气味，这是熔胶的气味分子做无规则运动的结果，属于扩散现象。
[2]分子间存在相互作用的引力和斥力，热熔胶“粘”在物体上，说明分子间存在引力。
3.【答案】：①. 热值 ②. 4.2×108 ③. 2500
【解析】：[1]同等条件下，“可燃冰”完全燃烧可以放出更多热量，说明它燃烧时的放热本领强，即它的热值很大。
[2]1kg“可燃冰”完全燃烧放出的热量
Q=10Q煤气= 10q煤气m= 10×4.2×107J/kg×1kg=4.2×108J
[3]可以加热水的质量为
4.【答案】： ①. 火 ②. 笔尾
【解析】：[1]家庭电路中，人体触电原因是人体直接或间接接触火线。
[2]使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，但是手不能接触笔尖金属体，防止触电。
5.【答案】：①. 1.5 ②. 0.9
【解析】：[1][2]根据电路图可知，两灯泡并联，电流表A1测量L2中的电流，所以通过灯L2的电流为；A2测量干路中的电流，即干路电流，根据并联电路总电流等于各支路电流之和可知，灯L1的电流：
。
6.【答案】： ①. 电阻 ②. C
【解析】：[1]超导现象是当导体的温度降至某一低温时，它的电阻突然变为零的一种现象。
[2]超导体电阻是零，所以超导体不会将电能转化成内能，不会产生电热。利用电流热效应工作的电器设备以及滑动变阻器都不能用超导材料制作。正因为超导体无法将电能转化为内能，所以用于发电、做输送电力的电缆是非常好的材料，可以大大降低电能的损耗，故选C。
二.选择题
7.【答案】：A
【解析】：A．可再生能源可循环获得，且清洁、污染小，可以保证不会严重影响环境，是未来理想能源的一个重要发展方向，故A正确；
B．大量氢核的聚变，可以在瞬间释放出巨大的核能，如氢弹，故B错误；
C．由于能量的转化和转移具有方向性，所以无节制的消耗能源会造成能源危机，故C错误；
D．化石能源、核能，不能在短期内从自然界得到补充，属不可再生能源；水能可以循环使用，属可再生能源，故D错误。
故选A。
8.【答案】：A
【解析】：A、电饼铛工作时把电能转化为内能，利用电流的热效应工作，故A正确；
B、计算器主要利用电能处理信息，把电能转化为光能与声能，不是利用电流热效应工作的，故B错误；
C、电视机主要利用电能处理信息，把电能转化为光能与声能，不是利用电流热效应工作的，故C错误；
D、蓝牙音箱主要把电能转化为声音，不是利用电流热效应工作的，故D错误；
故选A．
9.【答案】：B
【解析】：AC．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。因热敏电阻R2的阻值随温度升高而减小，所以，当R2的温度随环境温度降低时，R2的阻值变大，电路的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数减小，由U=IR可知，定值电阻R1两端的电压变小，即电压表V1的示数减小，故AC错误；
B．因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数增大，故B正确；
D．根据P=UI可知，电源电压不变，电流减小，则总功率减小，故D错误。
故选B
10.【答案】：D
【解析】：题目要探究的是：电流与电阻的关系，接入10Ω的电阻时，电压表的示数为2V，此时变阻器两端的电压为1V，即定值电阻与变阻器的电压之比为2:1，用5Ω或20Ω的电阻替换10Ω的电阻时，电压表的示数应保持不变，即定值电阻与变阻器的电压之比保持为2:1，若用5Ω的电阻替换，据串联电路的分压特点，则变阻器接入电路的阻值应变小，那么滑片P应向左移动，此时电路中的电流变大；若用20Ω的电阻替换，则变阻器接入电路的电阻应变大，那么滑片P应向右移动，此时电路中的电流变小，故ABC错误，D正确。
故选D。
11.【答案】：D
【解析】：半导体可以制作热敏电阻、光敏电阻、压敏电阻，高压输电线需用导电性能好的导体制作。
故选D。
12.【答案】：C
【解析】：AB．用测电笔接触M点时氖管发光，说明火线上有电流，熔丝处、及PM间某处都不可能断路，故A、B不符合题意；
C．接触N、Q点时氖管均不发光，M N间某处发生断路可满足题意要求，故C符合题意；
D．若N Q间某处发生断路，则接触N点时氖管可以发光，故D不符合题意。
故选C。
12.【答案】：C
【解析】：A．灯泡的亮暗是由它的实际功率决定的，灯泡越亮，实际功率越大，所以小灯泡电功率的大小可以通过灯泡的亮度来判断，故A正确．
B．由图可知，两灯泡的连接方式是并联．在并联电路中，各支路两端的电压都相等．故B正确．
C．实验目的是研究电功率与电流的关系．所以在电路中的两个灯泡的规格即功率要有所不同，故C错误．
D．在并联电路中干路电路与支路电流的关系是干路电流等于各支路电流之和；将其中一只电流表移接到干路上也可以求出两个支路的电流，可以完成实验，故D正确．
13.【答案】：AC
【解析】：ABC．迅速压下活塞，此时活塞对筒内的空气做功，空气的内能变大，温度升高，空气和棉花之间发生热传递，使得棉花的温度升高，达到着火点，发生燃烧，故AC正确，B错误；
D．下压活塞时，活塞对筒内的空气做功，活塞的机械能转化为空气的内能，故D错误。
故选AC。
14.【答案】：AD
【解析】：A．在家庭电路中，各用电器并联连接在电路中，同时工作的用电器越多，总电阻越小，故A正确；
B．微波炉不是利用电流的热效应来工作的，故B不正确；
C．如果家庭电路中不安装保险丝，发生短路时，会烧毁短路部分的电路，甚至引起火灾，故C不正确；
D．电炉工作时，电炉丝热的发红，而连接电炉的导线却不怎么热，是因为导线电阻比电炉丝的电阻小的多，故D正确。
故选AD。
三.作图题
15【答案】：
【解析】：
由题意分析可知，两个门控开关并联后与照明灯串联，如图所示：
16【答案】：
【解析】：
三孔插座的接法是：左孔接零线，右孔接火线，中间孔接地线。
灯泡的接法是：电流从火线流经拉线开关，然后从灯泡底部金属触点流进灯丝，最后流回零线。总之开关要接在灯泡和火线之间，如图所示：
四.探究题
17【答案】：
（1）灵敏电流表指针是否偏转 （2）有 （3）切割磁感线 （4）不改变
【解析】：
（1）[1]实验中，通过观察灵敏电流计指针是否偏转来判断电路中是否有感应电流存在，指针偏转表明电路中有感应电流，否则电路中没有感应电流。
（2）[2]闭合开关，若导体 AB 不动，左右移动磁铁，相当于导体做切割磁感线运动，所以电路中有感应电流。
（3）[3]据该实验可知，该实验的结论是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流；
（4）[4]感应电流的方向是由导体的运动方向和磁场方向来决定的，改变导体的运动方向可以改变感应电流的方向，改变磁场方向也可以改变感应电流的方向，但磁场方向和切割磁感线的方向同时改变，产生的感应电流的方向就不会改变。
18【答案】：
（1） U 形管液面高度 B （2） 电流 （3） C
【解析】：
（1）[1]电流通过导体产生热量的多少不能直接观察，采用转换法，通过观察U形管液面高度的变化反映密闭空气温度的变化。
[2]A．探究电流与电压、电阻的关系，采用的是控制变量法，故A不符合题意；
B．用铁屑显示磁体周围磁场分布，采用的是转换法，故B符合题意；
C．类比水流学习电流，采用的是类比法，故C不符合题意；
D．研究磁场时，引入磁感线，采用的是模型法，故D不符合题意。
故选B。
（2）[3]由图可知，阻值不同的电热丝串联在两个密闭容器中，由串联电路电流的规律可知，两电阻丝通过的电流和通电时间都相同，所以探究的是电流产生热量与电阻的关系。
（3）[4]图乙装置中两个5Ω的电阻并联后再与一个5Ω的电阻串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即
两个5Ω的电阻并联，根据并联电路的电流特点知
外， 所以
容器内的电阻值都是5Ω，通电一段时间，由知，C容器中电流产生的热量多。
19【答案】：
(1) 断开 (2) B 灯泡短路 (3) 0.2 0.4 (4) 0.55 (5) 温度
【解析】：
(1)[1]连接电路时，为了保护电路，开关应断开。
(2)[2]闭合开关前，为了保护电路，应将滑动变阻器调到最大阻值处，故应将滑片移到B端。
[3]小灯泡不亮，电流表指针偏转，说明电路不存在断路，电压表示数为零，产生故障的原因可能是灯泡短路。
(3)[4]电流表选择的小量程，最小分度值是0.02A，故电流表示数是0.2A。
[5]灯泡实际功率为
(4)[6]由表知，灯泡的额定电压对应的功率为0.55W，所以灯泡的额定功率为0.55W。
(5)[7]灯泡电压不同，功率不同，灯丝的温度也不同，故灯泡的电阻不同，这说明灯泡电阻与温度有关。
五.计算题
20【答案】：
(1)2h；(2)1.5×105Pa；(3)2.16×106J；2.7×106J
【解析】：
解：(1)配送机器人充满电后行驶的时间
(2)配送机器人满载时的总重力
满载时对地面的压力
满载时对地面的压强
(3)因满载时配送机器人匀速行驶，所以受到的牵引力和阻力是一对平衡力，则满载时配送机器人受到的牵引力
配送机器人满载时行驶36km牵引力做的功
车载电池储存的最少电能为
答：(1)车载电池充满电后行驶的时间为2h；
(2)配送机器人满载时对地面的压强为；
(3)配送机器人满载时行驶36km，牵引力做的功为；车载电池的电能至少为。
21【答案】：
(1)3A； (2)； (3)
【解析】：
(1)由得，高温烧煮时干路中的电流
(2)当开关S1和S都闭合时，两电阻并联，此时总电阻较小，由可知，此时为高温烧煮挡；当只闭合开关S时，电路为R2简单电路，此时总电阻较大，由可知，此时为低温焖饭挡；当开关S1和S都闭合时，由得，总电阻为
由得
解得
(3)低温焖饭挡的功率为
由得，电饭锅低温焖饭0.5h消耗的电能是
答：(1)高温烧煮时干路中的电流是3A；
(2)电阻丝R2的阻值是；
(3)电饭锅低温焖饭0.5h消耗的电能是。
