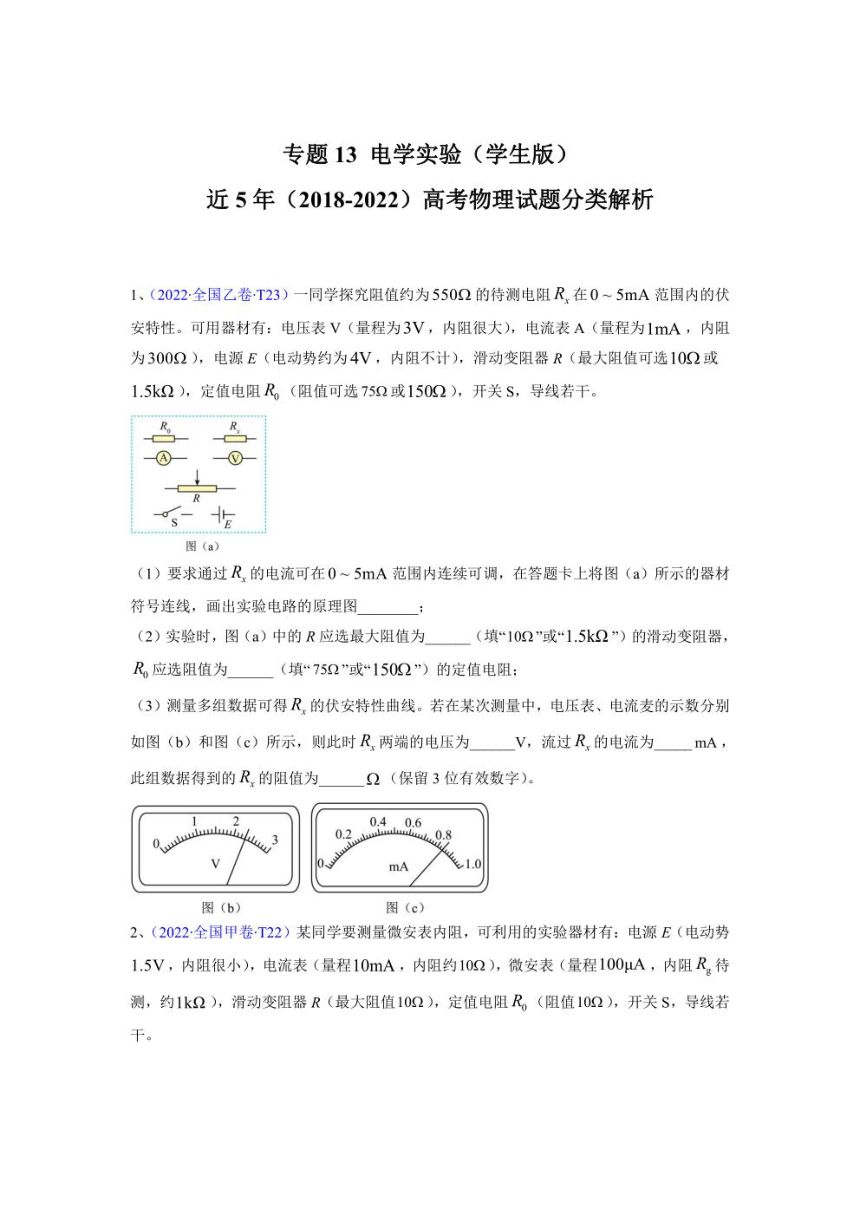

专题13电学实验（学生版）
近5年（2018-2022)高考物理试题分类解析
1、(2022全国乙卷T23)一同学探究阻值约为5502的待测电阻R在0~5mA范围内的伏
安特性。可用器材有：电压表V(量程为3V,内阻很大)，电流表A(量程为1mA,内阻
为3002)，电源E(电动势约为4V,内阻不计)，滑动变阻器R(最大阻值可选102或
1.5k2),定值电阻R,(阻值可选75或1502)，开关S,导线若千。
图(a)
(1)要求通过R的电流可在0~5mA范围内连续可调，在答题卡上将图()所示的器材
符号连线，画出实验电路的原理图
；
(2)实验时，图()中的R应选最大阻值为
(填“102”或“1.5k2”)的滑动变阻器，
R应选阻值为（填“752”或“1502”）的定值电阻：
(3)测量多组数据可得R的伏安特性曲线。若在某次测量中，电压表、电流麦的示数分别
如图(b)和图(c)所示，则此时R两端的电压为V,流过R的电流为mA,
此组数据得到的R的阻值为
2(保留3位有效数字)。
0.40.6
0.2
飞3
.0.8
mA
图(b)
图(c)

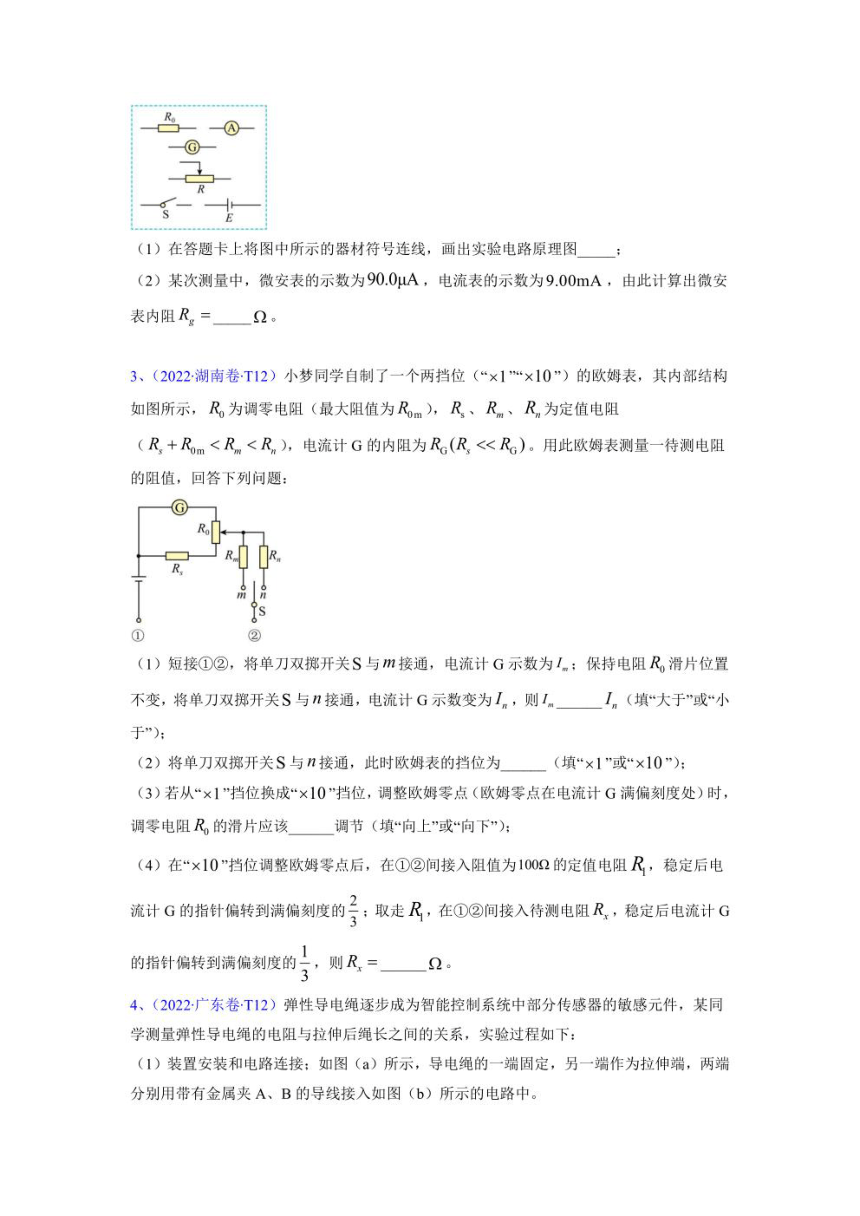

2、(2022·全国甲卷T22)某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势
1.5V,内阻很小)，电流表（量程10mA,内阻约102），微安表（量程100uA,内阻R待
测，约1k2),滑动变阻器R(最大阻值102)，定值电阻R,(阻值102)，开关S,导线若
干。
A
(1)在答题卡上将图中所示的器材符号连线，画出实验电路原理图：
(2)某次测量中，微安表的示数为90.0μA,电流表的示数为9.00mA,由此计算出微安
表内阻R。=2。
3、(2022湖南卷T12)小梦同学自制了一个两挡位(“×1“×10”)的欧姆表，其内部结构
如图所示，R,为调零电阻（最大阻值为Rm),R、R、R,为定值电阻
(R,+Rm的阻值，回答下列问题：
①
②
(1)短接①②，将单刀双掷开关S与m接通，电流计G示数为I:保持电阻R滑片位置
不变，将单刀双掷开关S与n接通，电流计G示数变为In,则1。In(填“大于”或“小
于”)
(2)将单刀双掷开关S与n接通，此时欧姆表的挡位为（填“×1”或“×10”）：
(3)若从“×1“挡位换成“×10”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，
调零电阻R,的滑片应该
调节（填“向上”或“向下”）：
(4)在“×10”挡位调整欧姆零点后，在①②间接入阻值为1002的定值电阻R,稳定后电
流计G的指针偏转到满偏刻度的：取走R,在①②间接入待测电阻R,稳定后电流计G
的指针偏转到满偏刻度的}，则R=一Ω。

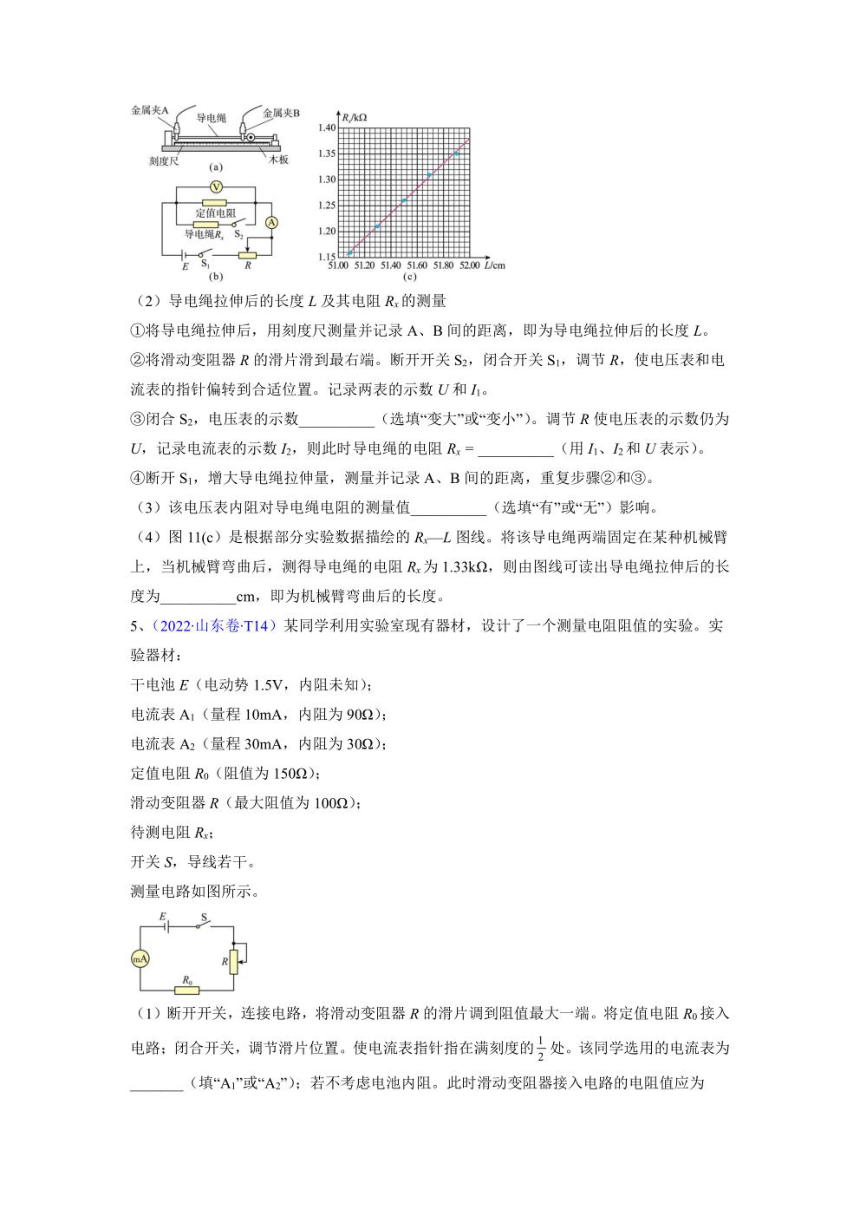

4、(2022广东卷T12)弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件，某同
学测量弹性导电绳的电阻与拉伸后绳长之间的关系，实验过程如下：
(1)装置安装和电路连接：如图()所示，导电绳的一端固定，另一端作为拉伸端，两端
分别用带有金属夹A、B的导线接入如图(b)所示的电路中。
