（重点突破）必修第三册物理教科版2.2实验_练习使用多用电表课堂作业
一、单选题
1. 电流表是电器检修过程中经常用到的仪器，根据使用环境的不同，经常需要不同的量程。如图所示是有0.6A和3A两种量程电流表的电路图，已知表头G的满偏电流为100mA、内阻为100Ω，则R2的阻值为（　　）
A．4Ω B．16Ω C．19Ω D．22Ω
2. 四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大V2的量程，改装好后把它们按图示接入电路，则（ ）
A．电流表A1的读数小于电流表A2的读数
B．电流表A1的偏转角小于电流表A2的偏转角
C．电压表V1的读数小于电压表V2的读数
D．电压表V1的偏转角等于电压表V2的偏转角

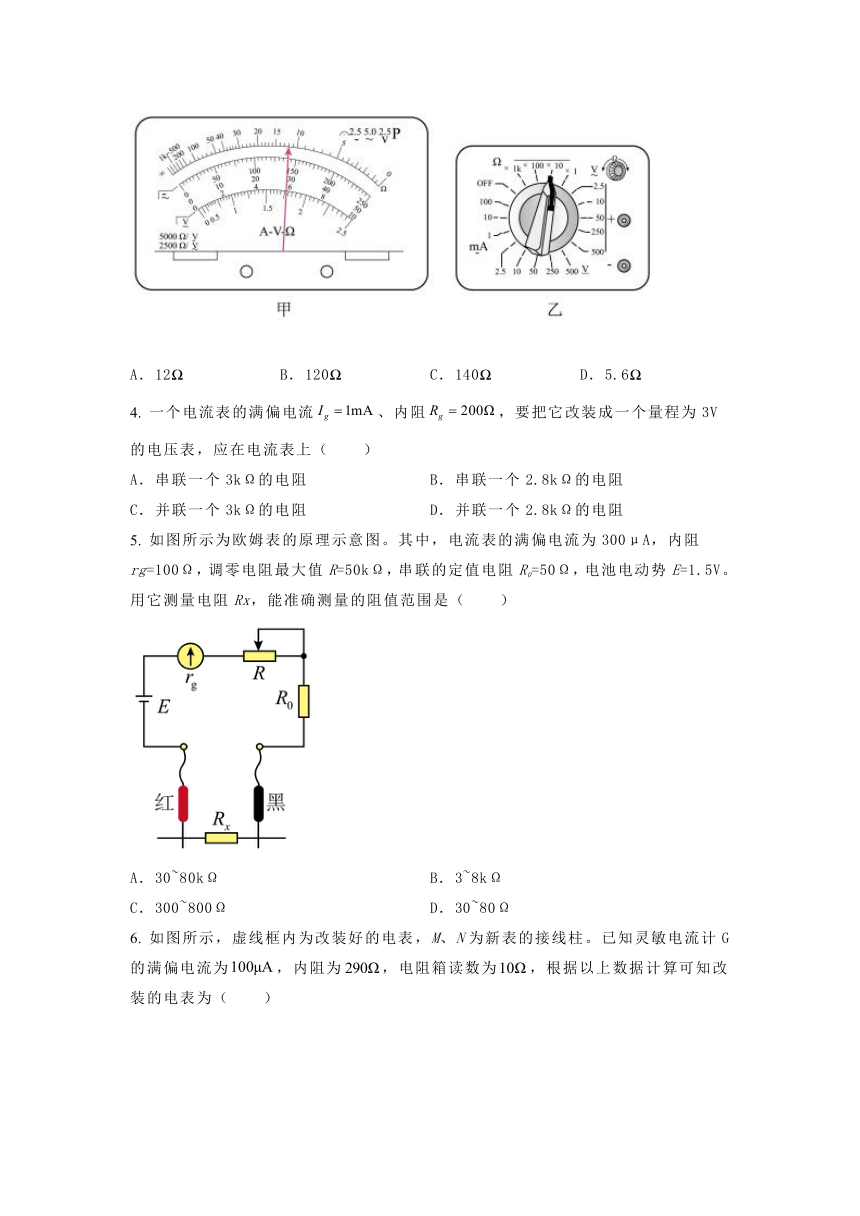

3. 用多用电表测量一个定值电阻的阻值。经过规范操作后，指针位置及选择开关所选欧姆档倍率分别如图甲、乙所示，则此定值电阻的阻值为（　　）
A．12 B．120 C．140 D．5.6
4. 一个电流表的满偏电流、内阻，要把它改装成一个量程为3V的电压表，应在电流表上（　　）
A．串联一个3kΩ的电阻 B．串联一个2.8kΩ的电阻
C．并联一个3kΩ的电阻 D．并联一个2.8kΩ的电阻
5. 如图所示为欧姆表的原理示意图。其中，电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能准确测量的阻值范围是（　　）
A．30~80kΩ B．3~8kΩ
C．300~800Ω D．30~80Ω
6. 如图所示，虚线框内为改装好的电表，M、N为新表的接线柱。已知灵敏电流计G的满偏电流为，内阻为，电阻箱读数为，根据以上数据计算可知改装的电表为（　　）
A．电压表，量程为 B．电流表，量程为
C．电压表，量程为 D．电流表，量程为
二、多选题
7. 如图所示，甲、乙两个电路都是由一个小量程电流表和一个电阻箱组成的，下列说法正确的是（　　）
A．甲表是电流表，增大时量程增大 B．甲表是电流表，增大时量程减小
C．乙表是电压表，增大时量程增大 D．乙表是电压表，增大时量程减小
8. 两只完全相同的灵敏电流计改装成量程不同的电压表、，如将两表串联起来后去测某一线路的电压，则两只表（　　）
A．读数相同 B．指针偏转的角度相同
C．量程大的电压表读数大 D．量程大的电压表读数小
9. 如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器组成的，已知灵敏电流表的满偏电流，内电阻，则下列说法正确的是（　　）
A．甲表是电流表，R增大时量程增大
B．乙表是电压表，R增大时量程增大
C．在甲图中，若改装成的电流表的量程为，则R=0.5Ω
D．在乙图中，若改装成的电压表的量程为，则R=1200Ω
10. 关于多用电表表盘上的刻度线，下列说法正确的是（　　）
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度线
B．电阻刻度线是均匀的
C．交流电压刻度线是均匀的
D．电阻刻度上的零刻度线与直流电流最大刻度线相对应
11. 下列关于磁场的说法正确的是（　　）
A．磁场和电场一样，是客观存在的特殊物质
B．磁场中某点的磁感应强度的方向与小磁针的极在此处的受力方向一致
C．地磁场的南极在地球的北极附近，但并不重合
D．长度为、电流为的通电导线在磁场中受到的安培力大小为，磁感应强度的大小一定等于
12. 现有两个完全相同的表头G，内阻Rg＝10Ω，满偏电流Ig＝0.1A．现预将这两个表头改装成一个大量程的电流表和一个电压表，以下说法正确的是（ ）
A．将表头串联一个140Ω的电阻就可以改装成0～15V的电压表；
B．将表头并联一个2Ω的电阻就可以改装成0～0.5A的电流表；
C．将表头改装为一个0～3A的电流表（表盘已改，即满偏时指针所指位置已标上3A）后进行校准时，发现标准电表示数为2.00A电流时，改装电表的示数为1.80A，产生此差异的原因可能是改装时并联的电阻稍小；
D．将改装好的0～3V的电压表和0～0.6A的电流表串联，通有适当电流（不烧表）时，电压表和电流表指针偏角之比为6︰1
参考答案与试题解析
1. 答案：B
2. 答案：D
3. 答案：B
4. 答案：B
5. 答案：B
6. 答案：B
7. 答案：BC
8. 答案：BC
9. 答案：BD
10. 答案：AD
11. 答案：AC
12. 答案：ACD
