微专题02 等高线地形图
【课标解读】
课程标准 要点解读 命题方向
利用等高线地形图掌握海拔和相对高度、地形剖面图等 学会等高线地形图的判读与计算，理解等高线地形图的应用，掌握地形剖面图的绘制 以等高线地形图为载体，考查地形部位和类型的判读、等高线地形图的相关计算、利用等高线地形图分析区域自然环境特征、等高线地形图在生产、生活中的应用。
【真题详解】

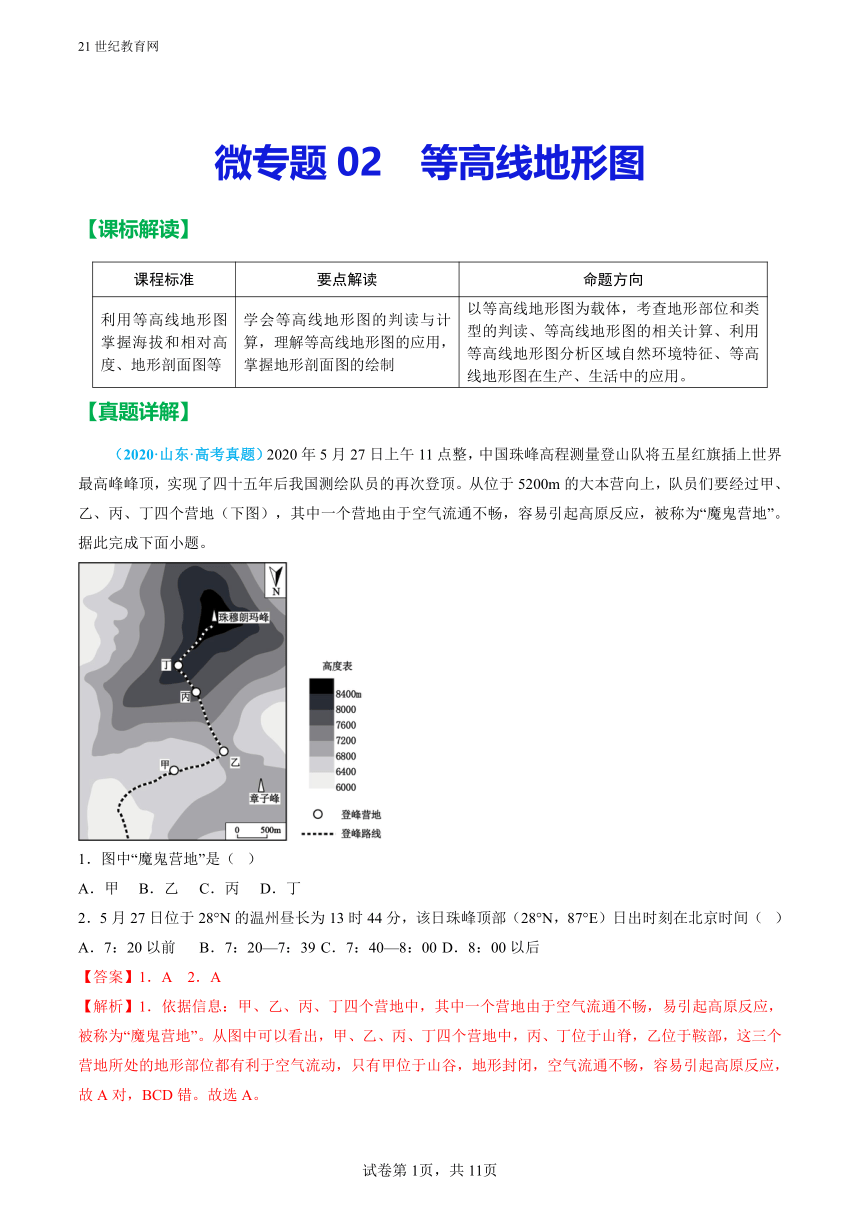

（2020·山东·高考真题）2020年5月27日上午11点整，中国珠峰高程测量登山队将五星红旗插上世界最高峰峰顶，实现了四十五年后我国测绘队员的再次登顶。从位于5200m的大本营向上，队员们要经过甲、乙、丙、丁四个营地（下图），其中一个营地由于空气流通不畅，容易引起高原反应，被称为“魔鬼营地”。据此完成下面小题。
1．图中“魔鬼营地”是（ ）
A．甲 B．乙 C．丙 D．丁
2．5月27日位于28°N的温州昼长为13时44分，该日珠峰顶部（28°N，87°E）日出时刻在北京时间（ ）
A．7：20以前 B．7：20—7：39 C．7：40—8：00 D．8：00以后
【答案】1．A 2．A
【解析】1．依据信息：甲、乙、丙、丁四个营地中，其中一个营地由于空气流通不畅，易引起高原反应，被称为“魔鬼营地”。从图中可以看出，甲、乙、丙、丁四个营地中，丙、丁位于山脊，乙位于鞍部，这三个营地所处的地形部位都有利于空气流动，只有甲位于山谷，地形封闭，空气流通不畅，容易引起高原反应，故A对，BCD错。故选A。
2．依据已学知识，温州位于我国东部沿海地区，经度为120 E左右，与北京时间基本相同。该日温州昼长为13小时44分，根据日出时间=12—昼长/2，日落时间=12+昼长/2，可以推算出温州日出时间为5：08，日落时间为18：52。由题干可知，珠峰与温州同纬度，经度为87 E，因此珠峰的地方时比温州晚2小时12分，与温州同海拔地区的昼长应为13小时44分，日出时间为7：20，但是珠峰峰顶海拔高，所谓站得高看得远，在太阳尚未上升到地平线之前，珠峰上就可以看到太阳，因此日出时间早于7：20，故选A。
【点睛】本题的难点是由于珠峰的海拔高，其看到日出的时间更早，而看到日落的时间更晚。

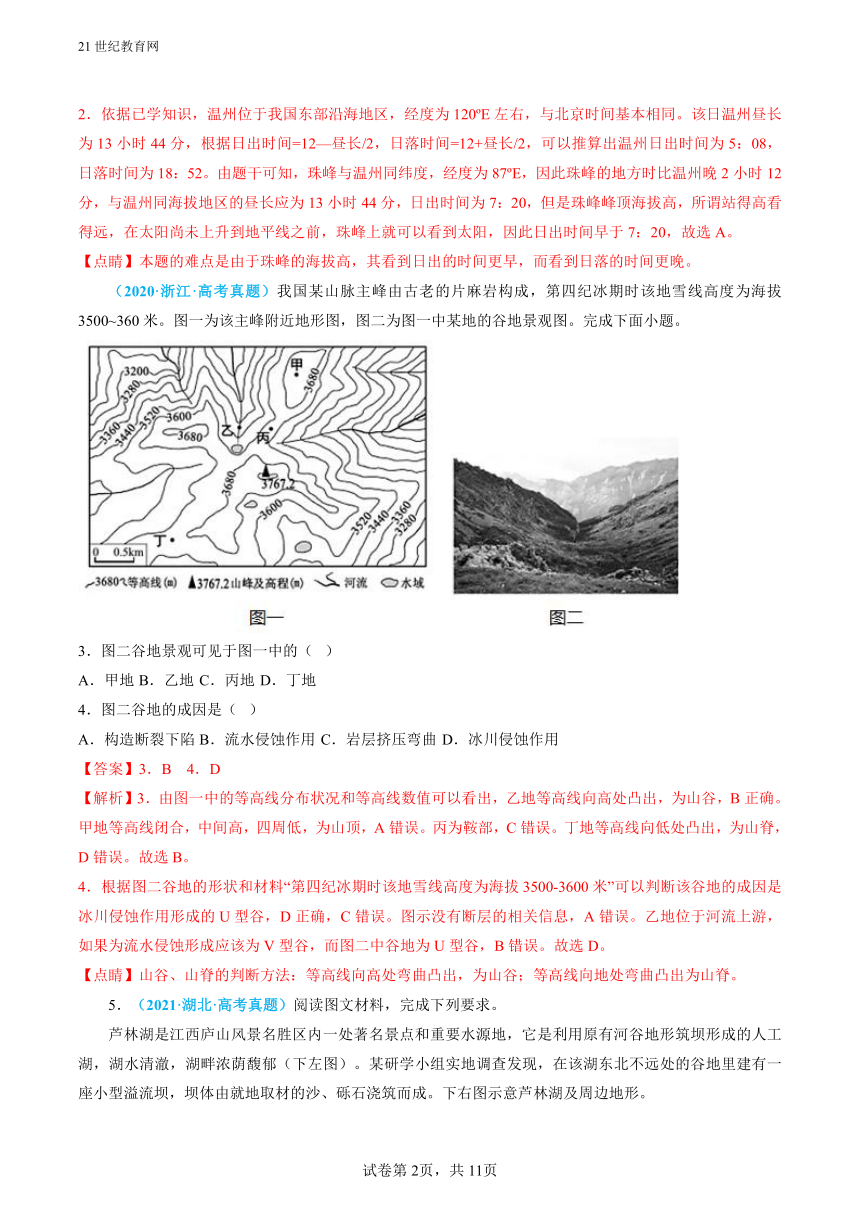

（2020·浙江·高考真题）我国某山脉主峰由古老的片麻岩构成，第四纪冰期时该地雪线高度为海拔3500~360米。图一为该主峰附近地形图，图二为图一中某地的谷地景观图。完成下面小题。
3．图二谷地景观可见于图一中的（ ）
A．甲地 B．乙地 C．丙地 D．丁地
4．图二谷地的成因是（ ）
A．构造断裂下陷 B．流水侵蚀作用 C．岩层挤压弯曲 D．冰川侵蚀作用
【答案】3．B 4．D
【解析】3．由图一中的等高线分布状况和等高线数值可以看出，乙地等高线向高处凸出，为山谷，B正确。甲地等高线闭合，中间高，四周低，为山顶，A错误。丙为鞍部，C错误。丁地等高线向低处凸出，为山脊，D错误。故选B。
4．根据图二谷地的形状和材料“第四纪冰期时该地雪线高度为海拔3500-3600米”可以判断该谷地的成因是冰川侵蚀作用形成的U型谷，D正确，C错误。图示没有断层的相关信息，A错误。乙地位于河流上游，如果为流水侵蚀形成应该为V型谷，而图二中谷地为U型谷，B错误。故选D。
【点睛】山谷、山脊的判断方法：等高线向高处弯曲凸出，为山谷；等高线向地处弯曲凸出为山脊。
5．（2021·湖北·高考真题）阅读图文材料，完成下列要求。

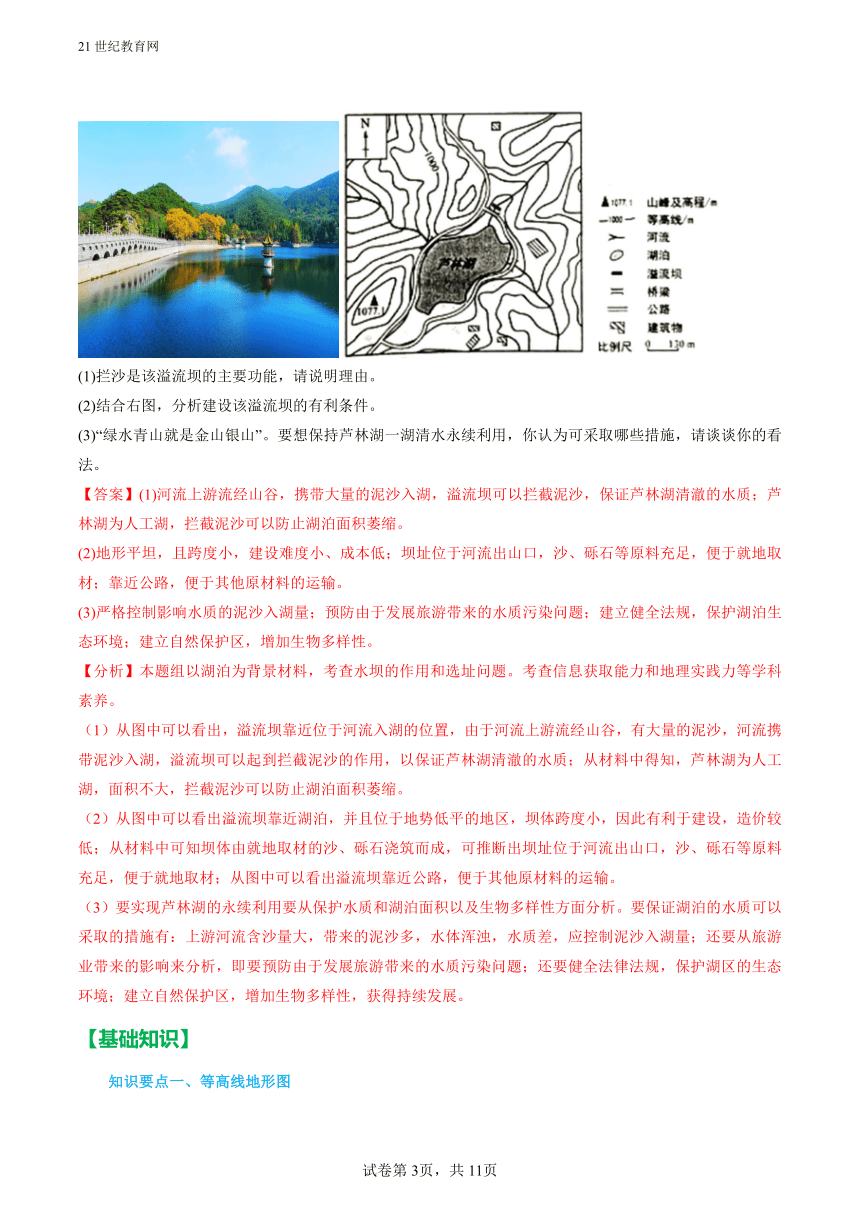

芦林湖是江西庐山风景名胜区内一处著名景点和重要水源地，它是利用原有河谷地形筑坝形成的人工湖，湖水清澈，湖畔浓荫馥郁（下左图）。某研学小组实地调查发现，在该湖东北不远处的谷地里建有一座小型溢流坝，坝体由就地取材的沙、砾石浇筑而成。下右图示意芦林湖及周边地形。
(1)拦沙是该溢流坝的主要功能，请说明理由。
(2)结合右图，分析建设该溢流坝的有利条件。
(3)“绿水青山就是金山银山”。要想保持芦林湖一湖清水永续利用，你认为可采取哪些措施，请谈谈你的看法。
【答案】(1)河流上游流经山谷，携带大量的泥沙入湖，溢流坝可以拦截泥沙，保证芦林湖清澈的水质；芦林湖为人工湖，拦截泥沙可以防止湖泊面积萎缩。
(2)地形平坦，且跨度小，建设难度小、成本低；坝址位于河流出山口，沙、砾石等原料充足，便于就地取材；靠近公路，便于其他原材料的运输。
(3)严格控制影响水质的泥沙入湖量；预防由于发展旅游带来的水质污染问题；建立健全法规，保护湖泊生态环境；建立自然保护区，增加生物多样性。
【分析】本题组以湖泊为背景材料，考查水坝的作用和选址问题。考查信息获取能力和地理实践力等学科素养。
（1）从图中可以看出，溢流坝靠近位于河流入湖的位置，由于河流上游流经山谷，有大量的泥沙，河流携带泥沙入湖，溢流坝可以起到拦截泥沙的作用，以保证芦林湖清澈的水质；从材料中得知，芦林湖为人工湖，面积不大，拦截泥沙可以防止湖泊面积萎缩。
（2）从图中可以看出溢流坝靠近湖泊，并且位于地势低平的地区，坝体跨度小，因此有利于建设，造价较低；从材料中可知坝体由就地取材的沙、砾石浇筑而成，可推断出坝址位于河流出山口，沙、砾石等原料充足，便于就地取材；从图中可以看出溢流坝靠近公路，便于其他原材料的运输。
（3）要实现芦林湖的永续利用要从保护水质和湖泊面积以及生物多样性方面分析。要保证湖泊的水质可以采取的措施有：上游河流含沙量大，带来的泥沙多，水体浑浊，水质差，应控制泥沙入湖量；还要从旅游业带来的影响来分析，即要预防由于发展旅游带来的水质污染问题；还要健全法律法规，保护湖区的生态环境；建立自然保护区，增加生物多样性，获得持续发展。
【基础知识】
知识要点一、等高线地形图

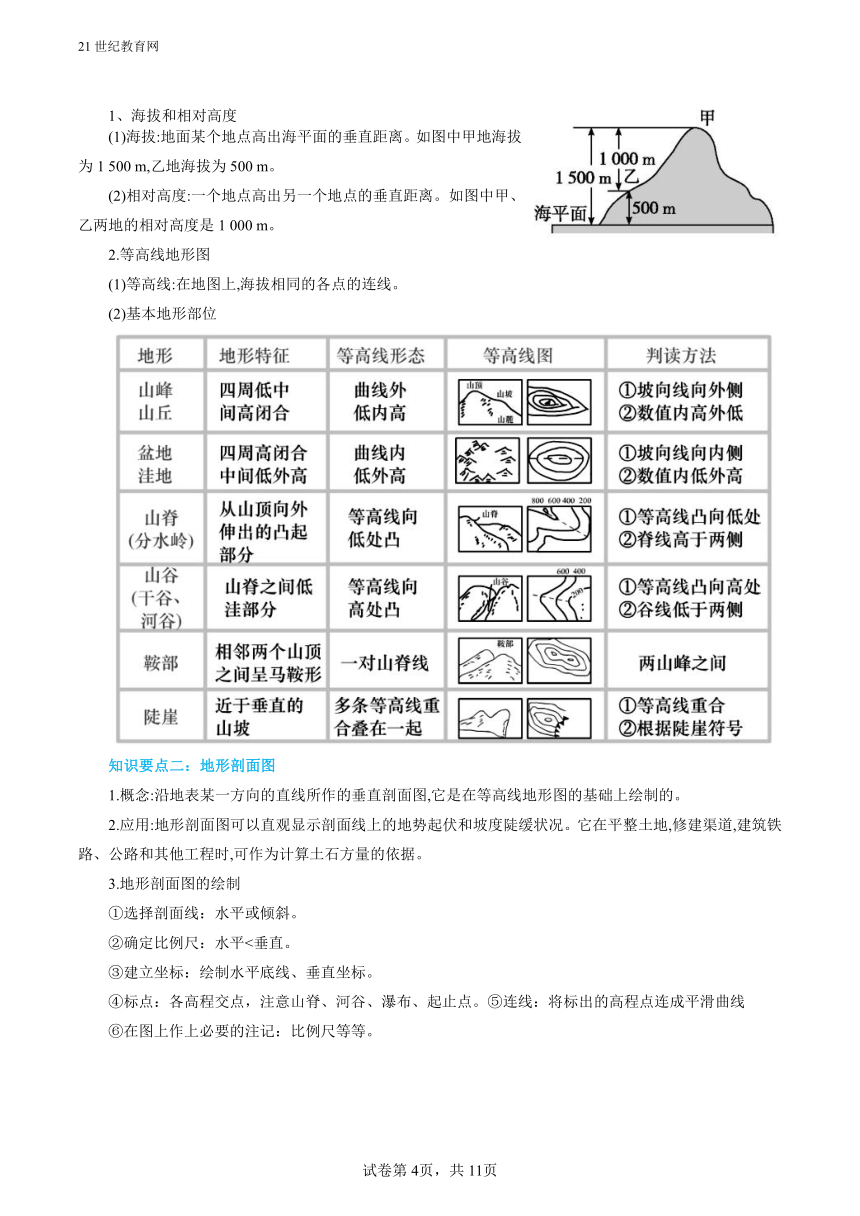

1、海拔和相对高度
(1)海拔:地面某个地点高出海平面的垂直距离。如图中甲地海拔为1 500 m,乙地海拔为500 m。
(2)相对高度:一个地点高出另一个地点的垂直距离。如图中甲、乙两地的相对高度是1 000 m。
2.等高线地形图
(1)等高线:在地图上,海拔相同的各点的连线。
(2)基本地形部位
知识要点二：地形剖面图
1.概念:沿地表某一方向的直线所作的垂直剖面图,它是在等高线地形图的基础上绘制的。
2.应用:地形剖面图可以直观显示剖面线上的地势起伏和坡度陡缓状况。它在平整土地,修建渠道,建筑铁路、公路和其他工程时,可作为计算土石方量的依据。

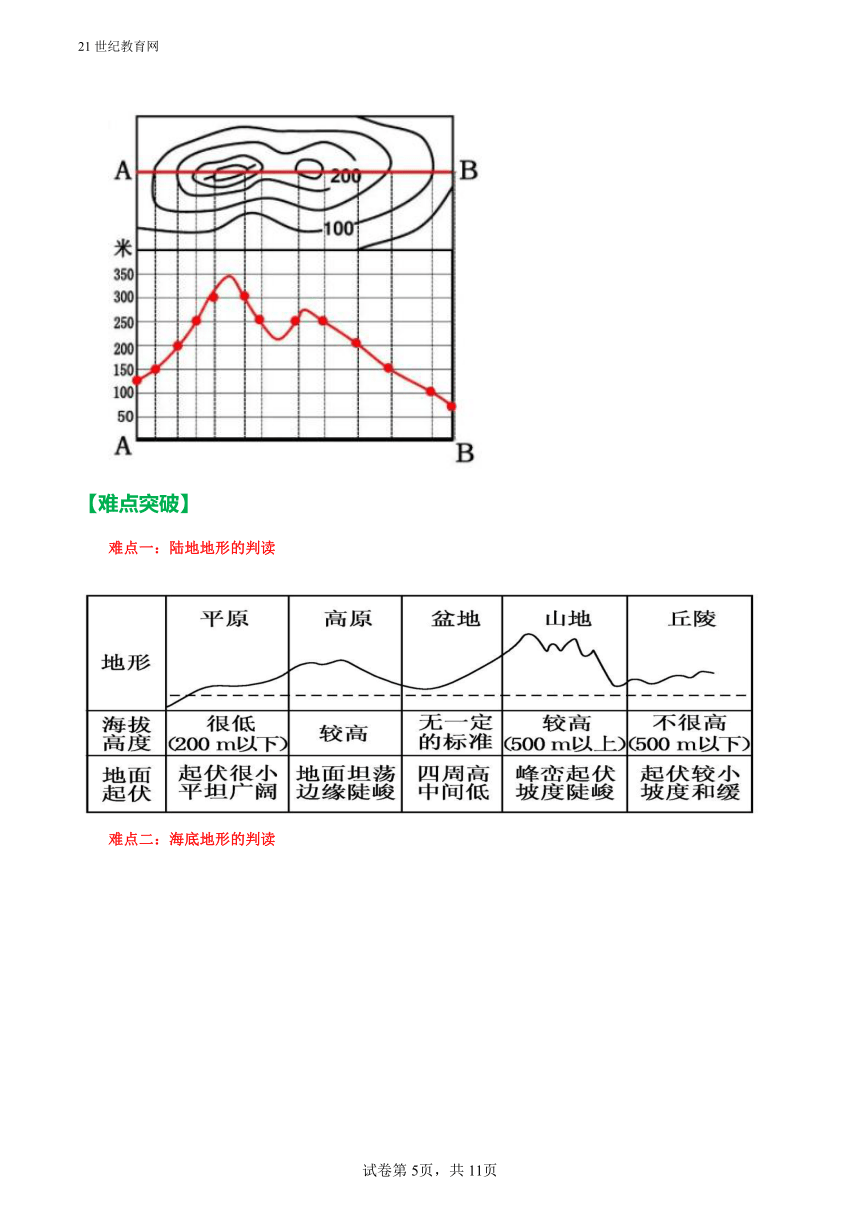

3.地形剖面图的绘制
①选择剖面线：水平或倾斜。
②确定比例尺：水平<垂直。
③建立坐标：绘制水平底线、垂直坐标。
④标点：各高程交点，注意山脊、河谷、瀑布、起止点。⑤连线：将标出的高程点连成平滑曲线
⑥在图上作上必要的注记：比例尺等等。
【难点突破】
难点一：陆地地形的判读
　
难点二：海底地形的判读
难点三：地形剖面图的应用
在等高线地形图中，通常要求学生判断陡崖的顶部海拔、底部海拔高度及陡崖相对高度。同时要判读出是否能实现通视的问题，这是学生容易出错的点。掌握等高线地形图中的陡崖相对高度的判读方法以及通视问题的判断方法，这样才能很好地解决实际运用的问题。
1、陡崖高度的计算
陡崖高度 公式
陡崖相对高度 (n－1)×Δd≤ΔH<(n＋1)×Δdn：陡崖处重合的等高线条数；Δd：等高距。
陡崖绝对高度 陡崖崖顶的绝对高度：h大≤H陡崖崖底的绝对高度：h小－Δd2、通视问题
两地之间能否通视，不能仅根据海拔判断，还要看两地之间是否有山脊存在。一般情况下，凸坡不能通视，如下图，A点不能看到B点。
3、等高线地形图与“点”的区位
点的类型 区位要求 图示
水库坝址 坝址应建在等高线密集的河流峡谷处，因该处筑坝工程量小且落差大；库区宜选在河谷、山谷地区，或“口袋形”的洼地或小盆地，以保证有较大的集水面积和库容
港口 港口应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、水域深阔的避风海湾，避开含沙量大的河流，以免引起航道淤塞
气象站 气象站应建在地势坡度适中、地形开阔的地方
疗养院 疗养院应建在地势坡度较缓(等高线稀疏)、向阳坡、背山面水(河、湖、海)、气候宜人、空气清新的地方，且有交通线通过，交通便利
宿营地 宿营地应避开河谷、河岸，以预防暴雨造成的山洪暴发；避开陡崖、陡坡，以防崩塌、落石造成伤害；应选在地势较高的缓坡或较平坦的鞍部宿营(如图中q点)
航空港 航空港应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方，还要地质条件好；注意盛行风向并保持与城市有适当的距离等
4、等高线地形图与“线”的区位
线的类型 区位要求 图示
公路、铁路 一般要求坡度平缓、尽量在等高线之间穿行，线路较短，尽量少占农田、少建桥梁，避开陡崖、陡坡等，通往山顶的公路，往往需建盘山路等，如右图中公路选线为EHF。现代高速公路、高速铁路要求速度快、线路短，一般要遇山修隧道，会选择图中EGF线路
引水路线 首先考虑水从高处往低处流，再结合距离的远近确定(右图中①线更合理)
输油、输气管道 路线尽可能短，尽量避免通过山脉、大河等，以降低施工难度和建设成本
5、等高线地形图与“面”的区位
面的类型 区位要求 图示
农业生产布局 根据等高线地形图反映的地形类型、地势起伏、坡度陡缓，结合气候和水源条件，因地制宜提出农、林、牧、渔业合理布局的方案。平原宜发展种植业；山区宜发展林业、畜牧业
工业区、居民区选址 一般选在靠近水源、交通便利、等高线间距较大的地形平坦开阔处
6、等高线地形图与河流
水系特征 ①山地常形成放射状水系；②盆地常形成向心状水系；③山脊常形成分水岭(山脊处等高线弯曲最大处的连线称为分水线)；④山谷常有河流发育，河流流向与等高线凸出方向相反；⑤根据山脊线作为河流的分水岭，可确定河流的流域面积
水文特征 ①等高线密集的河谷，落差大，流速快，水能资源丰富；②流水侵蚀作用强烈，陡崖处有时形成瀑布；③河流的流量还与流域面积(集水区域面积)和所处迎风坡、背风坡有关
7、等高线地形图与气候
气温差异 海拔每升高1 000 m，气温下降约6 ℃，已知某地气温和两地间的相对高度，计算另一地气温；阳坡热量条件好，阴坡相反
降水差异 迎风坡降水多于背风坡
光照差异 阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡
【当堂检测】
构造等高线是利用等高线表示地表起伏的原理，用等高线表示地下的某一个岩层顶面或底面的起伏形态变化，可以反映出地表以下的地质构造状态。下图是我国某地（30°N，104°E）的地下a岩层顶部的构造等高线和地形等高线图（单位：米，均为海拔高度），图中#1,#2,#3,#4是地质勘探井位置，钻井目标都是地下的a岩层顶部。据此完成下面小题。
1．图中四处勘探井深度最大的是（ ）
A．1号井 B．2号井 C．3号井 D．4号井
2．图示地区的地质构造及其地貌是（ ）
A．背斜、山岭 B．背斜、谷地 C．向斜、谷地 D．向斜、山岭
某中学地理兴趣小组到下图示意区域进行地质考察，组员在甲、丙两处岩层中发现了同样距今约440万年的古生物化石，在乙处发现了距今约830万年的古生物化石。同时发现湖泊和河流连接的河道水流流向有明显的季节变化，考察时流向大致向西。据此完成下面小题。
3．组员们测量丁处河源与湖面高差，四组数据中正确的是（ ）
A．36米 B．87米 C．152米 D．235米
4．图示地区的地质地貌为（ ）
A．背斜谷 B．背斜山 C．向斜谷 D．向斜山
5．下列地理现象中与考察地相符的是（ ）
A．雪峰连绵 B．沙漠广布 C．黄土层深厚 D．湖泊为淡水湖
2022年2月4～20日，第24届冬奥会于中国北京和张家口联合举办。下图为“张家口某滑雪场等高线图”。据此完成下面小题。
6．游客欲选择视野好，能远眺观赏周围美景的赛道是（ ）
A．L1 B．L2 C．L3 D．L4
7．若测得AB间图上距离2.4cm，某人从A点滑到B点用时约1分钟，则其滑雪平均速度约（ ）
A．18m/S B．20m/S C．22m/S D．24m/S
下图是我国南方一小城市建设的特色森林公园，据此完成下面小题。
8．图中陡崖Q最大相对高度为（ ）
A．500m B．499m C．300m D．700m
9．下列关于森林公园的说法正确的是（ ）
A．陡崖Q地有瀑布，不适合攀岩运动 B．自N观景台到M观景台一直上坡
C．M地可看到公园全景 D．M、N之间小路呈弯曲状可减小坡度，方便步行
10．读某地等高线地形图，回答下列问题。
(1)说出图中AB线所示的地形部位名称，并简要说明判断依据。
(2)一组老人在①②两条徒步登山线路中，应选择哪条线路登山。说出选择的理由，并估算②线路的相对高度。
(3)描述图示区域的地势特征。
(4)概括图中公路的分布特征并分析成因。
参考答案：
1．C 2．D
【解析】1．勘探井的深度就是地表海拔与岩层顶部海拔的差值，据此可以依次计算出四个勘探井的深度；1号井等高线数值为250~260米，构造等高线是235~240米，勘探井深度是10~25米；2号井等高线数值为260~270米，构造等高线是225~230米，勘探井深度是30~45米；3号井等高线数值为280~290米，构造等高线是230~235米，勘探井深度是45~60米；4号井等高线数值为250~260米，构造等高线是240~245米，勘探井深度是5~20米；根据上述数据可知，3号井的深度最大。故C项正确。
2． A、B项，观察构造等高线数值和弯曲情况可知，图中的岩层向下弯曲，是向斜构造。故A、B项错误。C、D项，根据图中的等高线的形状可判断出图中是山地地形，因此，图中的地形主要是向斜形成之后之后遭受外力侵蚀形成的向斜山，主要地质作用是外力侵蚀。故C项错误，D项正确。综上所述，本题正确答案为D。
【点睛】向斜山是指与向斜构造相一致的山。即发育在向斜部位的山体。向斜两翼如为松软的老岩层，易被侵蚀，而核心部位为新岩层，侵蚀较慢，其坚硬岩层突露，高出背斜谷成为山。
3．B 4．A 5．D
【解析】3．图中等高距是50 米。由于河流发源于山谷中且河流的流向和等高线凸出的方向相反，乙处河流两侧的等高线数值相同，根据等高线的递变规律可知，丁处的海拔在2250--2300米之间，湖泊的海拔在2150--2200米之间，所以丁处河源与湖面的相对高度在50--150米之间。选项中符合条件的数值是87米，B符合题意。故选B。
4．组员在甲、丙两处岩层中发现了同样距今约440万年的古生物化石，而乙处发现了距今约830万年的古生物化石，说明地质年龄为两侧新，中心老，因此图示地区的地质构造为背斜；而当地有河流流经，因此地貌为谷地，综合可知，A正确，排除BCD。故选A。
5．根据材料可知，湖泊和河流连接的河道水流流向有明显的季节变化，说明具有相互补给关系，湖泊为淡水湖，D正确；根据经纬度位置可知，该地位于我国的横断山区，无盐沼、雪峰连绵和黄土层，A、B、C错误，故选D。
【点睛】背斜岩层向上拱起，在地貌上常常形成山岭；向斜岩层向下弯曲，在地貌上常常成为谷地或盆地．但是有些背斜顶部因受张力作用，裂隙比较发育，容易遭受侵蚀而成为谷地，而向斜槽部因受挤压，岩层变得紧实，不易遭受侵蚀反而成为山岭。
6．C 7．A
【解析】6．读图可知，L3赛道沿山脊线分布，赛道海拔高，视野好，能远眺观赏周围美景，故C正确；L2、L4赛道沿山谷分布，视野较差；故排除BD；L1赛道路径较短，且受东侧山脊影响视野会受限制，故排除A。故选C。
7．读图可知，AB间图上距离2.4cm，由比例尺可知，图上1厘米代表实际距离450米。故AB间实际距离为1080米，他从A点滑到B点用时约1分钟，则其滑雪平均速度约18米每秒，故A正确，BCD错。故选A。
【点睛】重要的地图要素包括方位、比例尺、图例和注记等内容，在阅读和使用地图时需要准确发现这些地图要素。在判读等高线地形图时，需要结合等值线，判断地势高低和地形类型，并学会分析地形对人类活动的影响。
8．B 9．D
【解析】8．陡崖Q有4条等高线重合，等高距100米，根据陡崖相对高度计算公式（n-1）d≤H<（n+1）d（n是重合等高线条数，d是等高距），得出300米≤H<500米，最大相对高度无限接近500米，B正确，ACD错误。故选B。
9．从图中可以看出，陡崖Q位于山脊，不会形成瀑布， A错误；自N观景台到M观景台先到山谷，应该先下坡，再上坡，B错误；M地与公园某些部位视线不相通，所以不能看到公园全景，C错误；M、N之间小路遇陡坡尽量沿等高线修建，可减小道路坡度，方便步行，D正确。故选D。
【点睛】等高线基本特征：同线等高；同图等距；同向递变（增或减）；密陡疏缓，重叠为崖；凸高为低（谷）；凸低为高（脊）；大大小小。
10．(1)山谷。依据：等高线弯曲，且向海拔高的方向凸出。
(2)②；②线路经过的等高线较稀疏，坡度较缓，更省力。相对高度为320～480米。
(3)地势东南高，西北低；起伏较大。
(4)特征：分布不均；东南部山区公路密度较小；西北部平原地区公路密度较大（或彼此交叉形成网状）。
原因：东南部地形崎岖，修建成本高；人口（或聚落）较少，运输需求较小。西北部地势平坦，修建成本较低；人口（或聚落）较多，运输需求较大。
【分析】本题以某地等高线地形图为材料，涉及等高线判读、交通运输线区位因素的相关知识，考查学生材料信息提取能力、地理知识调用分析能力，体现了区域认知、综合思维的地理学科核心素养。
【详解】（1）从图中可以看出，AB线等高线弯曲，且向海拔高的方向凸出，可判断为山谷。
（2）从图中可以看出，②线路经过的等高线较稀疏，坡度较缓，更省力。根据图示信息可知，②线路最高的海拔为1440—1520米，最低点海拔为1040—1120米，所以线路②的相对高度为320—480米。
（3）根据图示信息可知，东南部等高线的数值较大，西北部的数值较小，所以地势东南高、西北低；等高线变化较大，所以地势起伏较大。
（4）从图中可以看出，东南部山区公路密度较小，西北部平原地区公路密度较大，主要原因可以从人口、地形等方面回答。据图可知，东南部等高线密集，地形崎岖，地势起伏较大，修建成本高；人口和聚落较少，运输需求较小。而西北部平原地区地形平坦，地势起伏较小，修建成本较低；人口和聚落较多，经济活动繁忙，运输需求较大。
