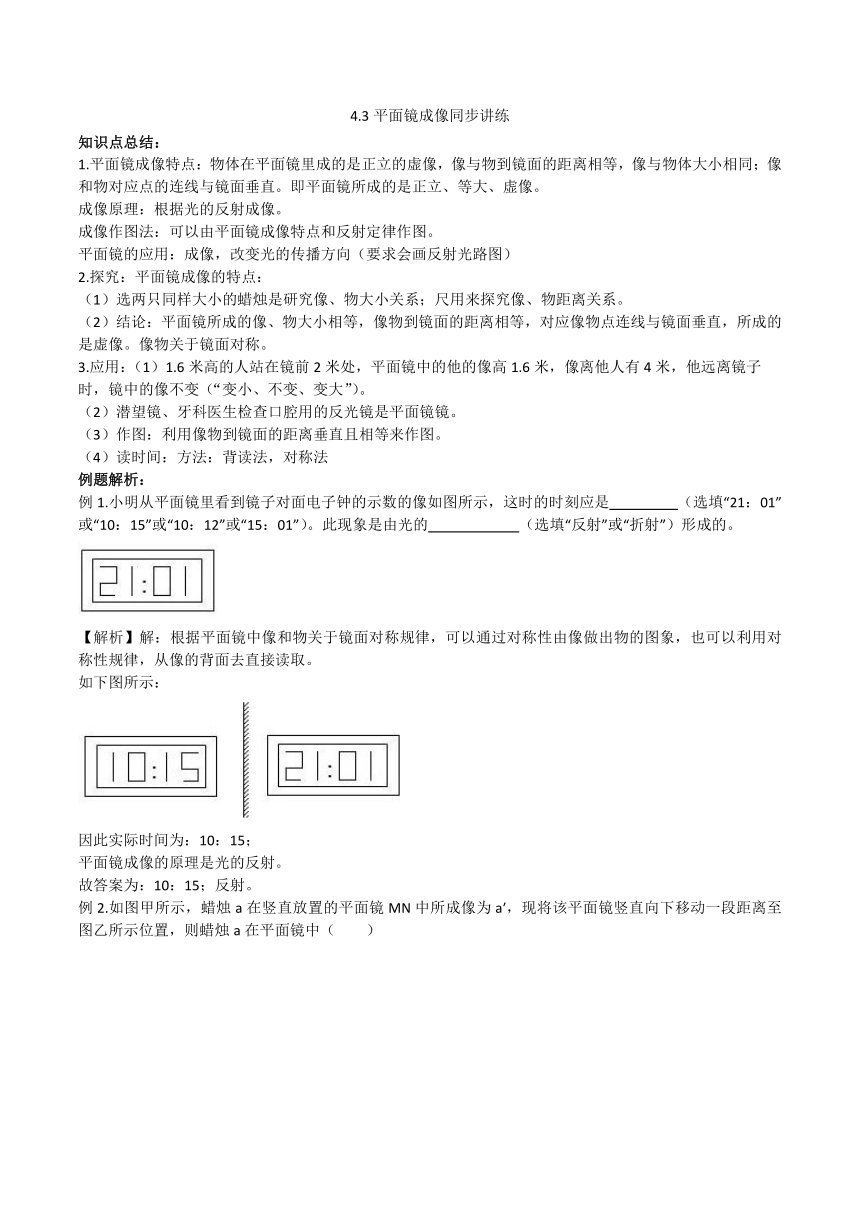

4.3平面镜成像同步讲练
知识点总结：
1.平面镜成像特点：物体在平面镜里成的是正立的虚像，像与物到镜面的距离相等，像与物体大小相同；像
和物对应点的连线与镜面垂直。即平面镜所成的是正立、等大、虚像。
成像原理：根据光的反射成像。
成像作图法：可以由平面镜成像特点和反射定律作图。
平面镜的应用：成像，改变光的传播方向（要求会画反射光路图）
2.探究：平面镜成像的特点：
（1）选两只同样大小的蜡烛是研究像、物大小关系；尺用来探究像、物距离关系。
（2）结论：平面镜所成的像、物大小相等，像物到镜面的距离相等，对应像物点连线与镜面垂直，所成的
是虚像。像物关于镜面对称。
3.应用：（1）1.6米高的人站在镜前2米处，平面镜中的他的像高1.6米，像离他人有4米，他远离镜子
时，镜中的像不变（“变小、不变、变大”）。
（2）潜望镜、牙科医生检查口腔用的反光镜是平面镜镜。
（3）作图：利用像物到镜面的距离垂直且相等来作图。
（4）读时间：方法：背读法，对称法
例题解析：
例1.小明从平面镜里看到镜子对面电子钟的示数的像如图所示，这时的时刻应是 （选填“21：01”或“10：15”或“10：12”或“15：01”）。此现象是由光的 （选填“反射”或“折射”）形成的。
【解析】解：根据平面镜中像和物关于镜面对称规律，可以通过对称性由像做出物的图象，也可以利用对称性规律，从像的背面去直接读取。
如下图所示：
因此实际时间为：10：15；
平面镜成像的原理是光的反射。
故答案为：10：15；反射。

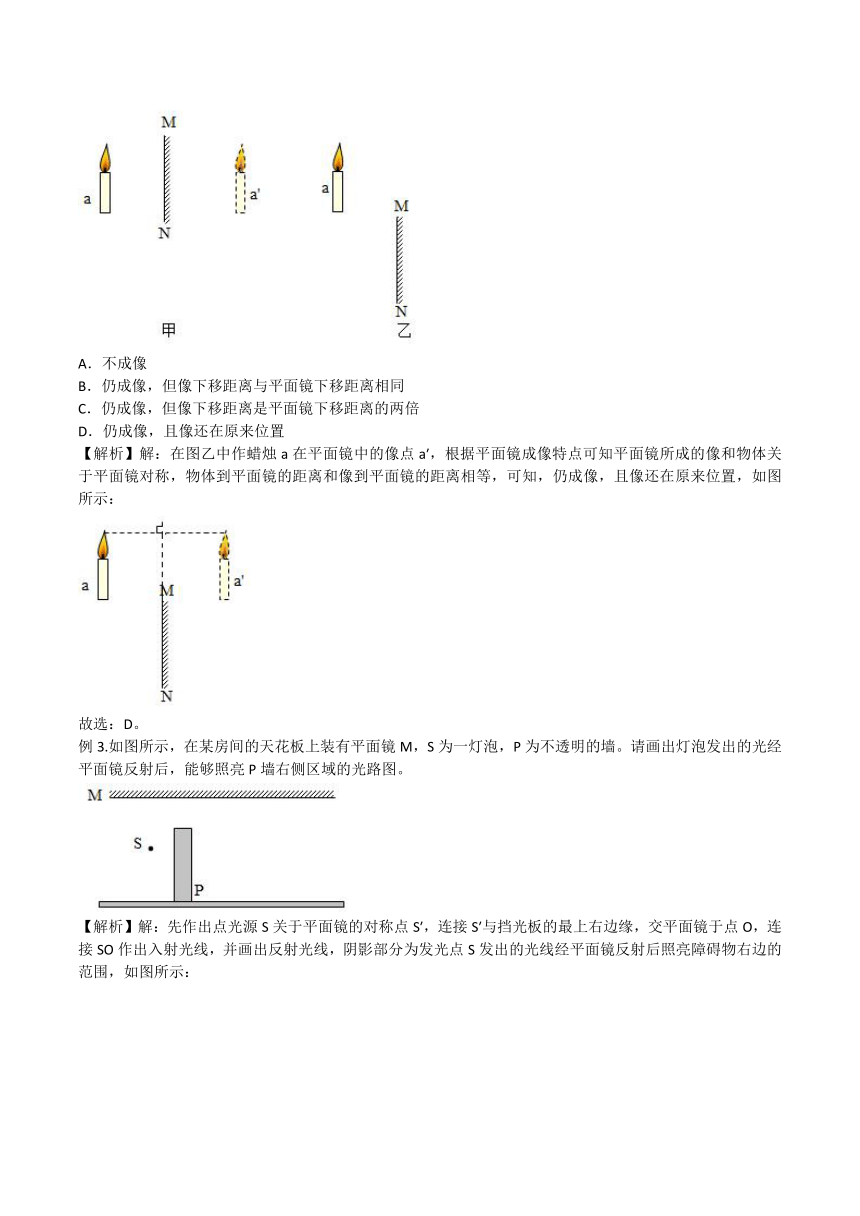

例2.如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（　　）
A．不成像
B．仍成像，但像下移距离与平面镜下移距离相同
C．仍成像，但像下移距离是平面镜下移距离的两倍
D．仍成像，且像还在原来位置
【解析】解：在图乙中作蜡烛a在平面镜中的像点a′，根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，物体到平面镜的距离和像到平面镜的距离相等，可知，仍成像，且像还在原来位置，如图所示：
故选：D。
例3.如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

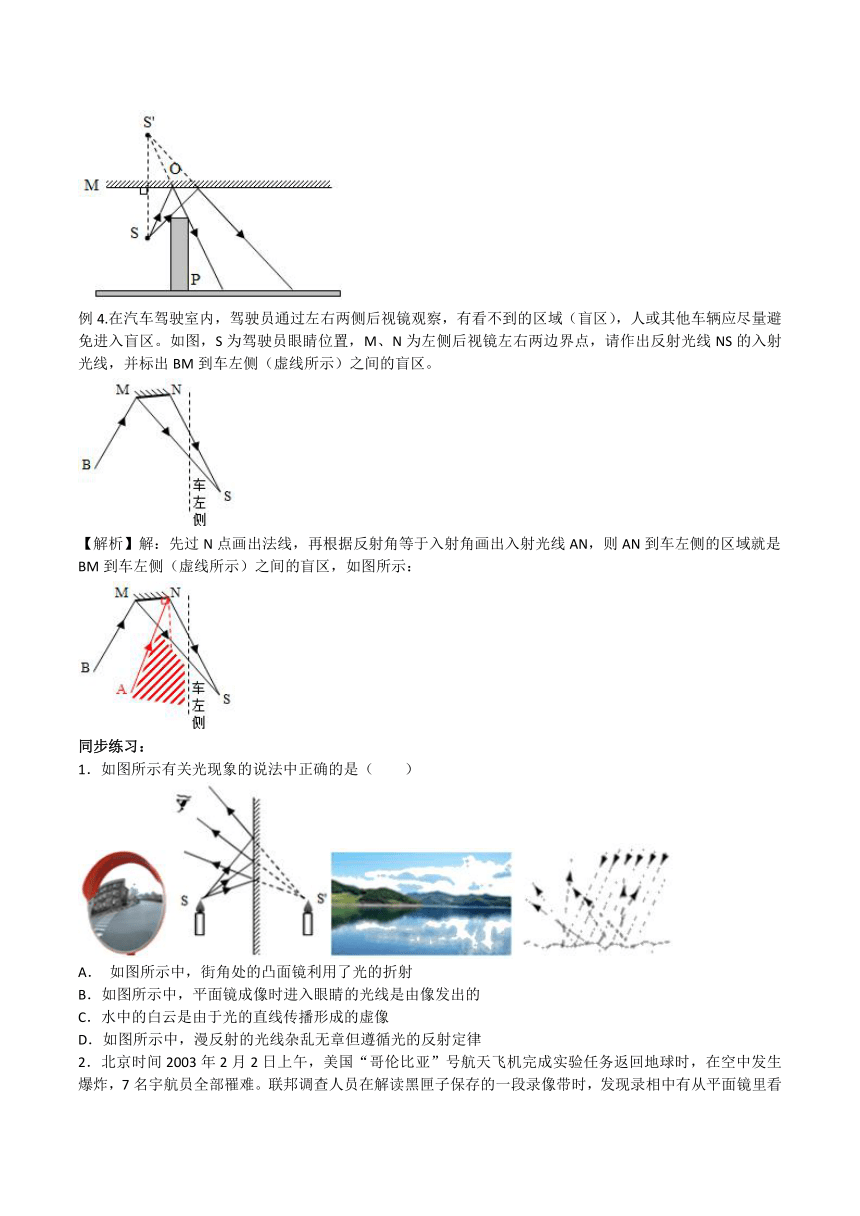

【解析】解：先作出点光源S关于平面镜的对称点S′，连接S′与挡光板的最上右边缘，交平面镜于点O，连接SO作出入射光线，并画出反射光线，阴影部分为发光点S发出的光线经平面镜反射后照亮障碍物右边的范围，如图所示：
例4.在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域（盲区），人或其他车辆应尽量避免进入盲区。如图，S为驾驶员眼睛位置，M、N为左侧后视镜左右两边界点，请作出反射光线NS的入射光线，并标出BM到车左侧（虚线所示）之间的盲区。
【解析】解：先过N点画出法线，再根据反射角等于入射角画出入射光线AN，则AN到车左侧的区域就是BM到车左侧（虚线所示）之间的盲区，如图所示：
同步练习：
1．如图所示有关光现象的说法中正确的是（　　）
A． 如图所示中，街角处的凸面镜利用了光的折射
B．如图所示中，平面镜成像时进入眼睛的光线是由像发出的
C．水中的白云是由于光的直线传播形成的虚像
D．如图所示中，漫反射的光线杂乱无章但遵循光的反射定律

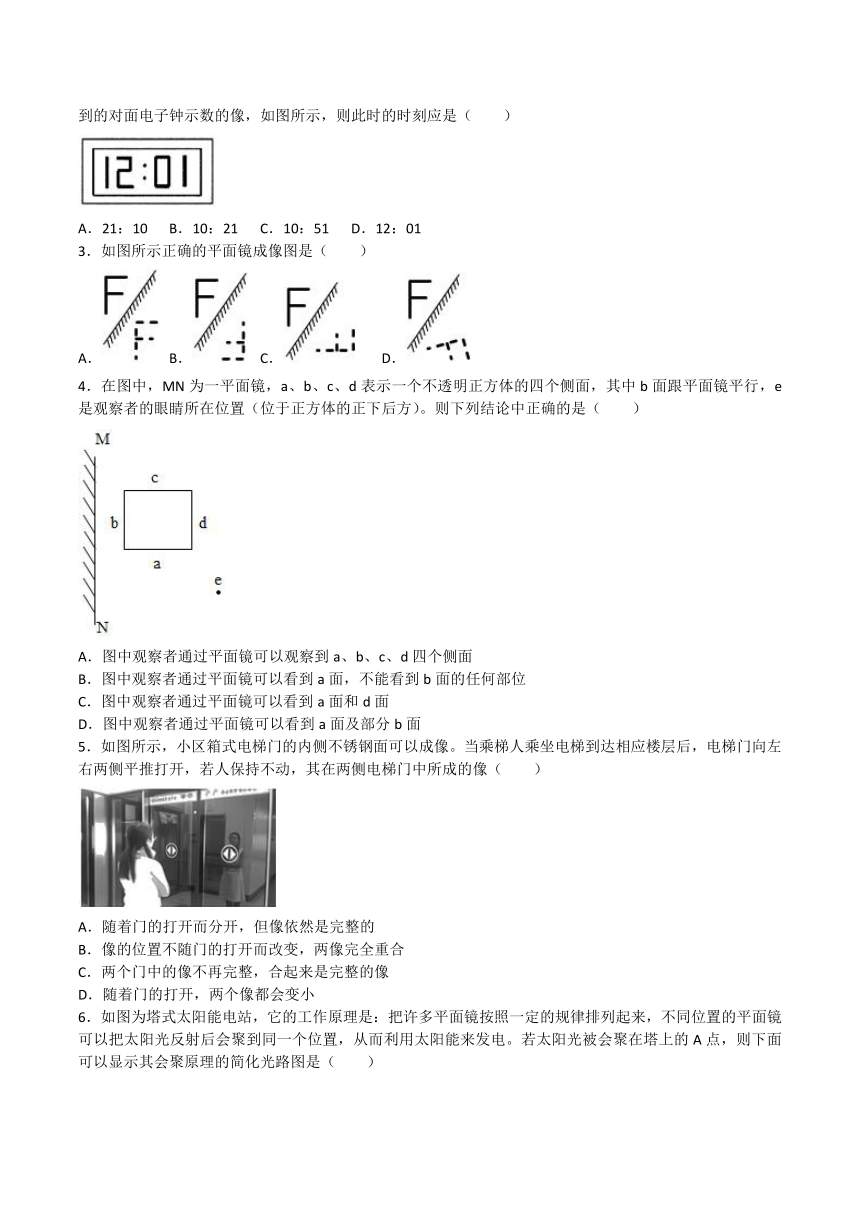

2．北京时间2003年2月2日上午，美国“哥伦比亚”号航天飞机完成实验任务返回地球时，在空中发生爆炸，7名宇航员全部罹难。联邦调查人员在解读黑匣子保存的一段录像带时，发现录相中有从平面镜里看
到的对面电子钟示数的像，如图所示，则此时的时刻应是（　　）
A．21：10 B．10：21 C．10：51 D．12：01
3．如图所示正确的平面镜成像图是（　　）
A． B． C． D．
4．在图中，MN为一平面镜，a、b、c、d表示一个不透明正方体的四个侧面，其中b面跟平面镜平行，e是观察者的眼睛所在位置（位于正方体的正下后方）。则下列结论中正确的是（　　）
A．图中观察者通过平面镜可以观察到a、b、c、d四个侧面
B．图中观察者通过平面镜可以看到a面，不能看到b面的任何部位
C．图中观察者通过平面镜可以看到a面和d面
D．图中观察者通过平面镜可以看到a面及部分b面
5．如图所示，小区箱式电梯门的内侧不锈钢面可以成像。当乘梯人乘坐电梯到达相应楼层后，电梯门向左右两侧平推打开，若人保持不动，其在两侧电梯门中所成的像（　　）
A．随着门的打开而分开，但像依然是完整的
B．像的位置不随门的打开而改变，两像完全重合
C．两个门中的像不再完整，合起来是完整的像
D．随着门的打开，两个像都会变小
6．如图为塔式太阳能电站，它的工作原理是：把许多平面镜按照一定的规律排列起来，不同位置的平面镜可以把太阳光反射后会聚到同一个位置，从而利用太阳能来发电。若太阳光被会聚在塔上的A点，则下面可以显示其会聚原理的简化光路图是（　　）
A． B． C． D．
7．下列关于面镜的作用中，说法错误的是（　　）
A．小朋友利用平面镜对光的反射作用玩“晃眼”游戏
B．战场上利用平面镜成像来观察敌情
C．利用凹面镜做汽车后视镜、路口反光镜等起到扩大视野的作用
D．太阳灶是利用凹面镜来工作的
8．如图，小红身高1.65m，站在平面镜前3m，则（　　）
A．若小红以1m/s的速度走向平面镜，则镜中的像相对于平面镜的速度是1m/s
B．若小红面镜，则她在镜中的像会变大
C．若小红面镜1m，则她与镜中的像的距离是2m
D．小红在平面镜中的像高度一定比1.65m矮
9．如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是（　　）
A．铅笔水平向右移动时，它的像将变小
B．平面镜竖直向上移动时，铅笔的像也将向上移动
C．铅笔的像实际上是光的反射所形成的实像
D．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直
10．如图所示，小明透过平面镜看到了蜡烛的像，下列有关平面镜成像的描述，正确的是（　　）
A．进入人眼的光是由蜡烛的像发出的
B．如果将平面镜竖直上移，则像随之上移
C．如果将图中的平面镜截掉一半，则蜡烛不能在剩余的平面镜中成完整的像
D．如果紧贴平面镜背面放置一块不透明挡板，则蜡烛在平面镜中仍能成完整的像
11．鞋店的水平地板上有一块靠墙的平面镜，该平面镜与地面的夹角为θ，如图所示，人在观察平面镜中的像时总保持竖直站立，下列说法正确的是（　　）
A．镜中所成的是正立、等大的实像
B．人远离平面镜像变小，面镜像变大
C．若镜子长度为身高的，当θ为 90°时，人在远离平面镜的过程中，一定能看到脚上的鞋在镜中的像
D．若镜子长度为身高的，改变θ的值，可能看得到脚上的鞋在镜中的像
12．检查视力的时候，视力表往往放在被测者头部的后上方，被测者识别对面墙上镜子里的像，要求被测者与视力表像的距离是5m。如图是小明同学在一次测量视力时的情景，关于这次视力测量的说法中：（　　）
①视力表中开口向上的“E”，在平面镜中成的像开口向上；②视力表中开口向左的“E”，在平面镜中成的像开口向右；③小明同学按要求进行视力测量，则L的大小应该是0.6m；④小明同学按要求进行视力测量，则L的大小应该是0.3m
A．只有①④正确 B．只有①③正确 C．只有②③正确 D．只有②④正确
13．如图所示，物体AB在平面镜中成的像是A1B1，若使物体远离平面镜，则像A1B1的大小 　 　（选填“变大”、“变小”或“不变”）；若在A1B1与平面镜之间放置一块足够大的木板CD，则人眼 　 　（选填“能”或“不能”）通过平面镜观察到像A1B1。
14．一只小鸟在平静的湖面上飞过，若水深为2m，小鸟距水面6m，映在平静湖水的鸟的“倒影”是 　 　像（选填“实”或“虚”），该“倒影”距小鸟 　 　m，若小鸟飞向水面，则鸟的“倒影”　 　（选填“靠近”或“远离”）水面。
15．如图，水平桌面上有一块圆形玻璃转盘，距转盘1.8m高处有一盏灯，通过转盘能看到灯的像在其中，则灯的像是 　 　（选填“虚”或“实”）像；若用手拨动转盘使玻璃转盘顺时针转动，则会观察到灯的像的位置 　 　（选填“顺时针转动”或“逆时针转动”或“不改变”）。
16．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M'及M点发出的一条光线经平面镜反射后经过N点的光路图。
17．某同学做平面镜成像实验时，由于实验操作不当，在B处人眼看到烛焰的像的情境如图，A是烛焰上的一点，A'是A的像，请画出平面镜的位置及A点发出的一条光线经平面镜反射后进入人眼的光路图。
18．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。
19．如图甲是“探究平面镜成像的特点”的实验装置图。
（1）选用玻璃板代替平面镜，主要是为了便于确定像的 　 　。
（2）为探究平面镜成像中物与像的大小关系时，在竖直的玻璃板前放点燃的蜡烛A，拿未点燃的完全相同的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的 　 　（选填“前”或“后”）观察，直至它与蜡烛A的像完全重合。这种确定像与物大小关系的方法是 　 　（选填“控制变量法”或“等效替代法”），此时蜡烛B替代的是 　 　。（选填蜡烛A的像/蜡烛A）
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是 　 　像。
（4）当蜡烛A像玻璃板靠近，蜡烛A的像 　 　（选填“变大”、“不变”或“变小”）。
（5）实验中，仔细观察像的位置，会看到平面镜中有两个像，请你分析产生两个像的原因：　 　。
（6）如果实验中采用厚玻璃板，通过玻璃板在不同位置观察到清晰不重合的两个像，测得两个像之间的距离为0.8cm，则玻璃板的厚度为 　 　cm。小明想确定家中穿衣镜成像的反射面，他将笔尖紧贴镜面A，如图乙所示，发现笔尖的像与笔尖之间有一段距离，说明 　 　（A/B）是反射面。
20．小亮同学在“探究平面镜成像特点”的实验时，所用的实验器材如图所示，有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同大小相等的蜡烛A和B。
（1）实验时，选择玻璃板代替平面镜进行实验的原因是 　 　；
（2）为了让右座的同学也能够看清蜡烛的像，小亮只将玻璃板向右平移，则蜡烛像的位置 　 　（选填“向右移动”、“向左运动”或“不变”）；
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是 　 　（选填“虚”或“实”像）；
（4）小明在学校新安装的录课室中看到配有一台如图乙所示的提词器，经了解它是由一个高亮度显示器和一块与其成45°角的专用镀膜玻璃组成结构示意图如图丙所示，镀膜玻璃也叫“分光镜”，是一种特殊的光学玻璃，作用是用来反射图像、文字内容。请分析高亮度显示器和专用镀膜玻璃成45°角的原因是 　 　。
4.3平面镜成像同步讲练答案
1．D。2．C。3．C。4．D。5．B。6．B。7．C。8．A。9．D。10．D。11．D。12．B。
13．不变；能。
14．虚；12；靠近。
15．虚；不改变。
16． 。
17．
18．
19．（1）位置；（2）前；等效替代法；蜡烛A；（3）虚；（4）不变；（5）玻璃板有两个反射面，因为玻璃的两个表面同时发生反射，两个反射面各成一个像，所以成两个像；（6）0.4；B。
20．（1）便于确定像的位置，比较像与物的大小；
（2）不变；
（3）虚像；
（4）使高亮度显示器通过镀膜玻璃成的像呈现在人的正前方。
