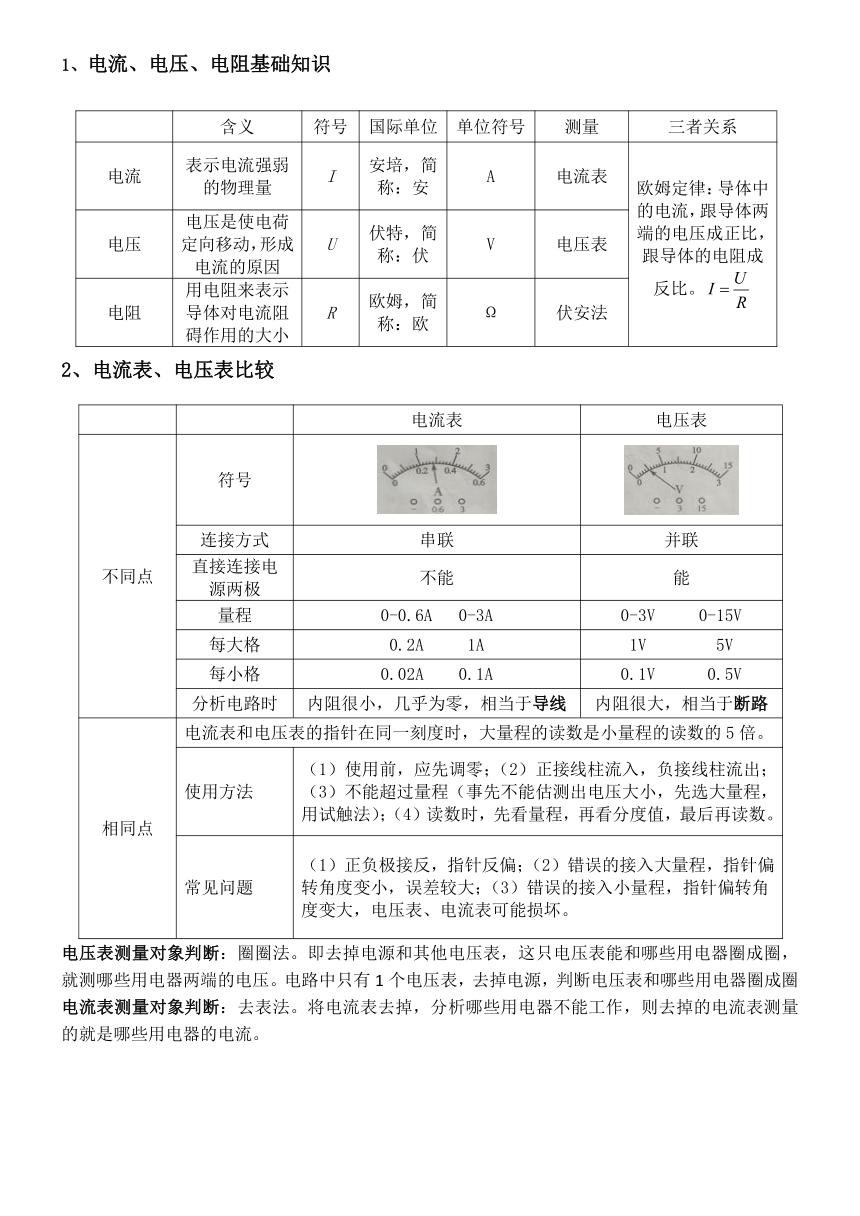

电流、电压、电阻基础知识
含义 符号 国际单位 单位符号 测量 三者关系
电流 表示电流强弱的物理量 I 安培，简称：安 A 电流表 欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
电压 电压是使电荷定向移动，形成电流的原因 U 伏特，简称：伏 V 电压表
电阻 用电阻来表示导体对电流阻碍作用的大小 R 欧姆，简称：欧 Ω 伏安法
2、电流表、电压表比较
电流表 电压表
不同点 符号
连接方式 串联 并联
直接连接电源两极 不能 能
量程 0-0.6A 0-3A 0-3V 0-15V
每大格 0.2A 1A 1V 5V
每小格 0.02A 0.1A 0.1V 0.5V
分析电路时 内阻很小，几乎为零，相当于导线 内阻很大，相当于断路
相同点 电流表和电压表的指针在同一刻度时，大量程的读数是小量程的读数的5倍。
使用方法 （1）使用前，应先调零；（2）正接线柱流入，负接线柱流出；（3）不能超过量程（事先不能估测出电压大小，先选大量程，用试触法）；（4）读数时，先看量程，再看分度值，最后再读数。
常见问题 （1）正负极接反，指针反偏；（2）错误的接入大量程，指针偏转角度变小，误差较大；（3）错误的接入小量程，指针偏转角度变大，电压表、电流表可能损坏。
电压表测量对象判断：圈圈法。即去掉电源和其他电压表，这只电压表能和哪些用电器圈成圈，就测哪些用电器两端的电压。电路中只有1个电压表，去掉电源，判断电压表和哪些用电器圈成圈
电流表测量对象判断：去表法。将电流表去掉，分析哪些用电器不能工作，则去掉的电流表测量的就是哪些用电器的电流。
3、串、并联电路中电流、电压、电阻的规律（特点）
串联 并联
电流 串联电路中电流处处相等，即I=I1=I2 并联电路中干路的电流等于各支路电流之和，即I=I1+I2
电压 串联电路两端总电压等于各部分电路两端的电压之和，即U=U1+U2 并联电路中，各支路两端的电压相等，且都等于电源电压U=U1=U2
电阻 串联电路的总电阻等于各串联电阻之和，即R=R1+R2 并联电路的总电阻的倒数，等于各并联电阻的倒数之和
实质：几个电阻串联后，相当于增加了电阻的长度，因而总电阻比其中任何一个电阻都要大。 实质：几个电阻并联，相当于增加了电阻的横截面积，因而总电阻会变小（比最小的电阻还要小）。
串联、并联电路中，某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小。
串联分压并联分流
在串联电路中，电压的分配与其电阻成正比（电阻大，电压大）；当某一个电阻发生变化时，电压将重新进行分配。（电阻增大，电压增大） 在并联电路中，电流的分配与其电阻成反比（电阻大，电流小）；在并联电路中，当某一个电阻发生变化时，此电阻所在的支路和干路总电流都将发生变化。
例如： 滑动变阻器向右移动，阻值变大； 电路中总电阻变大，电流变小； R两端电压变小（U=IR）； 例如： 滑动变阻器向右移动，阻值变大； 滑动变阻器所在支路的电流变小，定值电阻所在支路的电流不变，干路中的电流变小。
电路中总电压不变，R两端电压变小，则滑动变阻两端的电压变大。
串联电路中一个电阻发生改变时，电路中的电流及另一个电阻两端的电压都会随之改变。 并联电路中一个支路的电阻发生改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压都不变。
