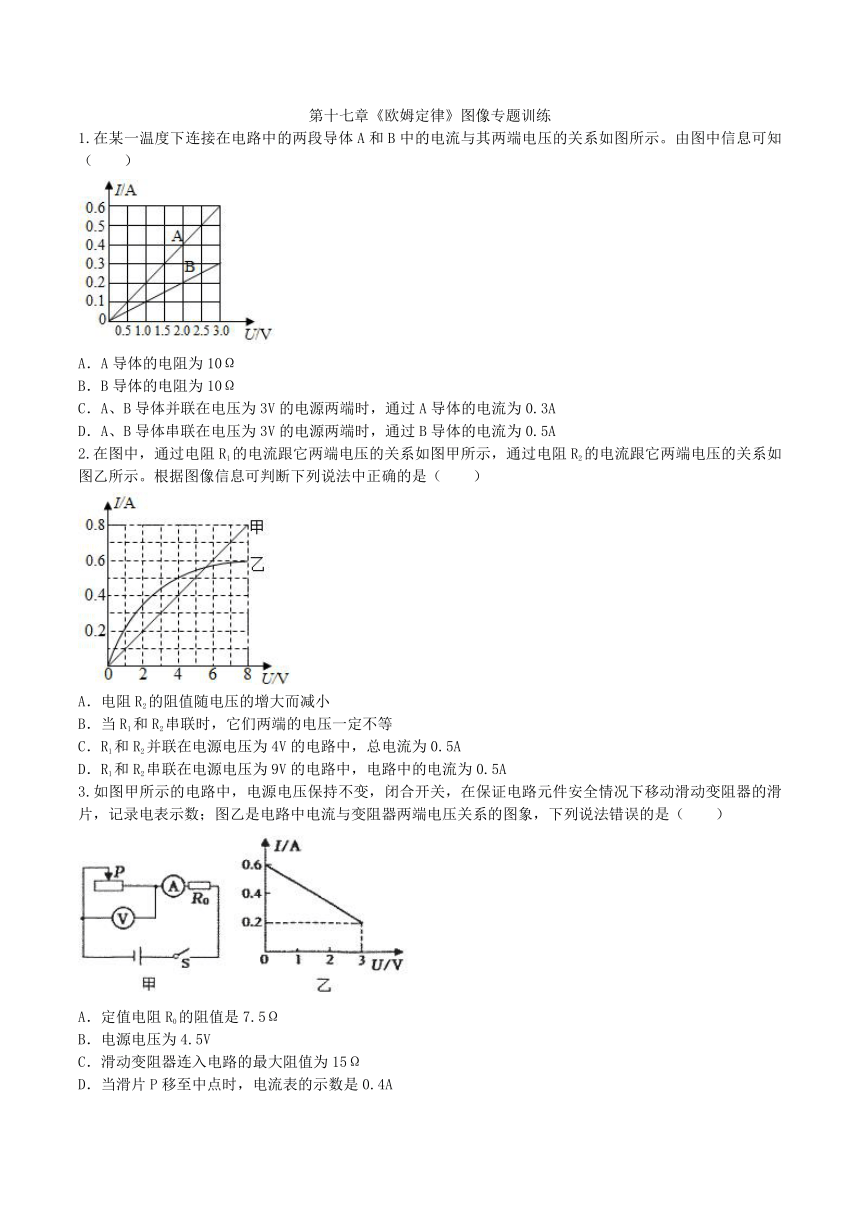

第十七章《欧姆定律》图像专题训练
1.在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（　　）
A．A导体的电阻为10Ω
B．B导体的电阻为10Ω
C．A、B导体并联在电压为3V的电源两端时，通过A导体的电流为0.3A
D．A、B导体串联在电压为3V的电源两端时，通过B导体的电流为0.5A
2.在图中，通过电阻R1的电流跟它两端电压的关系如图甲所示，通过电阻R2的电流跟它两端电压的关系如图乙所示。根据图像信息可判断下列说法中正确的是（　　）
A．电阻R2的阻值随电压的增大而减小
B．当R1和R2串联时，它们两端的电压一定不等
C．R1和R2并联在电源电压为4V的电路中，总电流为0.5A
D．R1和R2串联在电源电压为9V的电路中，电路中的电流为0.5A
3.如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图象，下列说法错误的是（　　）
A．定值电阻R0的阻值是7.5Ω
B．电源电压为4.5V
C．滑动变阻器连入电路的最大阻值为15Ω
D．当滑片P移至中点时，电流表的示数是0.4A
4.如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U-I”关系图象如图乙所示，则下列判断正确的是（　　）
A.电源电压为10V
B.定值电阻R1的阻值为20Ω
C.变阻器滑片在中点时，电流表示数为0.3A
D.滑动变阻器R2的阻值变化范围为0～10Ω
5.图甲是热敏电阻RT和定值电阻R的U-I关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压URT：UR=m,丙图中IRT：IR=n,则下关系式中正确的是（　　）
A．m= B．m＞ C．m＜ D．m=n
6.如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是（　　）
A.电源电压是9V
B.定值电阻R的阻值是6Ω
C.滑动变阻器的阻值范围是0～18Ω
D.若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V

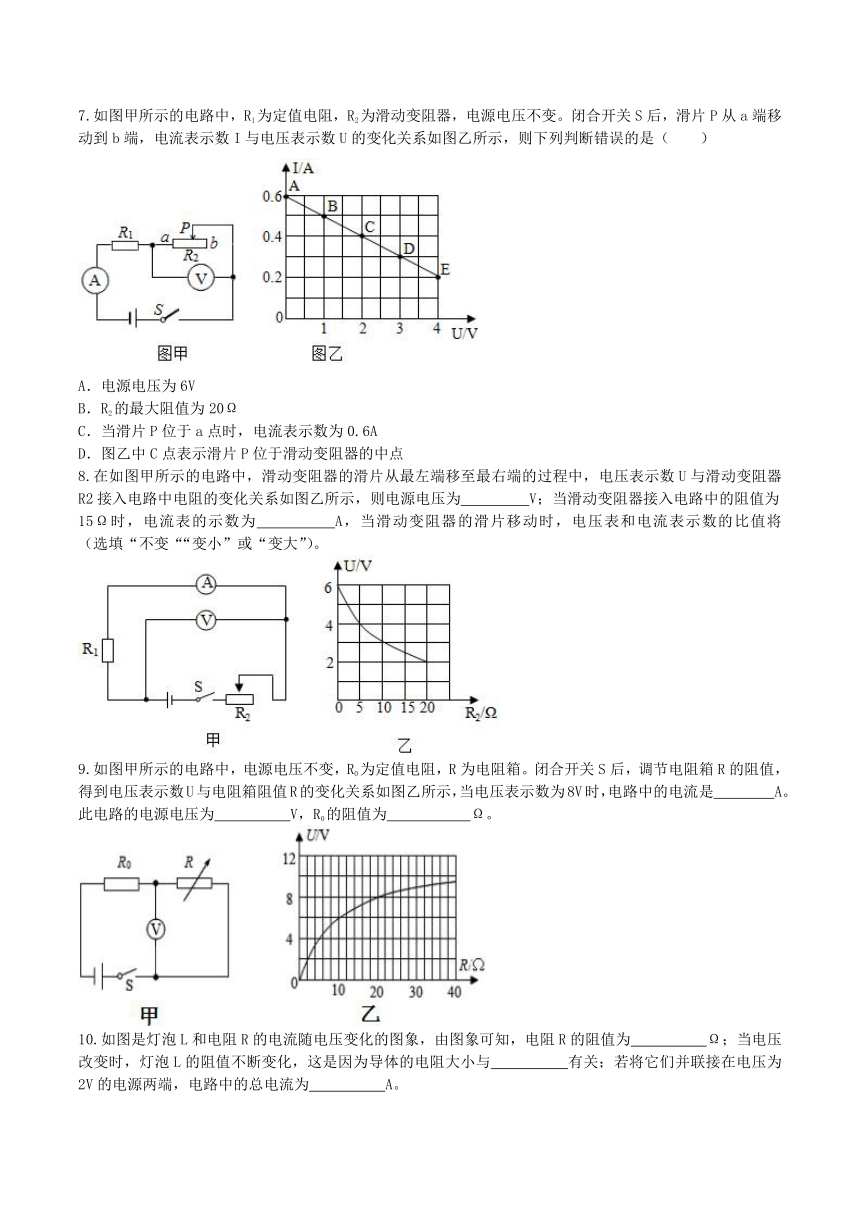

7.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源电压为6V
B．R2的最大阻值为20Ω
C．当滑片P位于a点时，电流表示数为0.6A
D．图乙中C点表示滑片P位于滑动变阻器的中点
8.在如图甲所示的电路中，滑动变阻器的滑片从最左端移至最右端的过程中，电压表示数U与滑动变阻器R2接入电路中电阻的变化关系如图乙所示，则电源电压为 V；当滑动变阻器接入电路中的阻值为15Ω时，电流表的示数为 A，当滑动变阻器的滑片移动时，电压表和电流表示数的比值将 （选填“不变““变小”或“变大”）。
9.如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱。闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，当电压表示数为8V时，电路中的电流是 A。此电路的电源电压为 V，R0的阻值为 Ω。
10.如图是灯泡L和电阻R的电流随电压变化的图象，由图象可知，电阻R的阻值为 Ω；当电压改变时，灯泡L的阻值不断变化，这是因为导体的电阻大小与 有关；若将它们并联接在电压为2V的电源两端，电路中的总电流为 A。

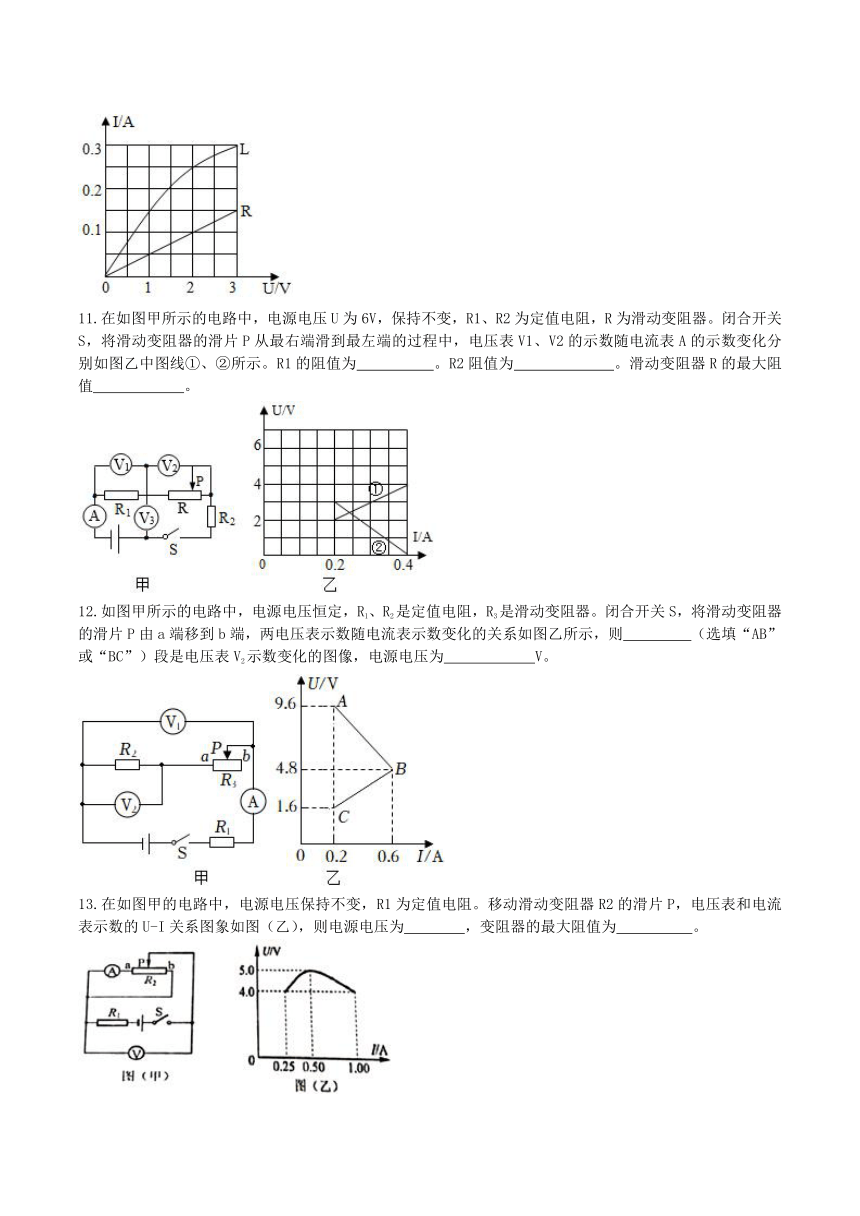

11.在如图甲所示的电路中，电源电压U为6V，保持不变，R1、R2为定值电阻，R为滑动变阻器。闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。R1的阻值为 。R2阻值为 。滑动变阻器R的最大阻值 。
12.如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则 （选填“AB”或“BC”）段是电压表V2示数变化的图像，电源电压为 V。
13.在如图甲的电路中，电源电压保持不变，R1为定值电阻。移动滑动变阻器R2的滑片P，电压表和电流表示数的U-I关系图象如图（乙），则电源电压为 ，变阻器的最大阻值为 。
14.如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I-U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V。求：
（1）R3的电阻；
（2）滑动变阻器R2的最大阻值；
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
15.如图甲所示，电源两端电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0～15V。电压表的示数与滑动变阻器R2的关系如图乙所示。求：
（1）电源两端的电压；
（2）定值电阻R1的阻值；
（3）闭合开关S后，在保证电路各元件安全的条件下，滑动变阻器R2接入电路的最小阻值。
第十七章《欧姆定律》图像专题训练答案
1.在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（　　）
A．A导体的电阻为10Ω
B．B导体的电阻为10Ω
C．A、B导体并联在电压为3V的电源两端时，通过A导体的电流为0.3A
D．A、B导体串联在电压为3V的电源两端时，通过B导体的电流为0.5A
答案：B
2.在图中，通过电阻R1的电流跟它两端电压的关系如图甲所示，通过电阻R2的电流跟它两端电压的关系如图乙所示。根据图像信息可判断下列说法中正确的是（　　）
A．电阻R2的阻值随电压的增大而减小
B．当R1和R2串联时，它们两端的电压一定不等
C．R1和R2并联在电源电压为4V的电路中，总电流为0.5A
D．R1和R2串联在电源电压为9V的电路中，电路中的电流为0.5A
答案：D
3.如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图象，下列说法错误的是（　　）
A．定值电阻R0的阻值是7.5Ω
B．电源电压为4.5V
C．滑动变阻器连入电路的最大阻值为15Ω
D．当滑片P移至中点时，电流表的示数是0.4A
答案：D
4.如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U-I”关系图象如图乙所示，则下列判断正确的是（　　）
A.电源电压为10V
B.定值电阻R1的阻值为20Ω
C.变阻器滑片在中点时，电流表示数为0.3A
D.滑动变阻器R2的阻值变化范围为0～10Ω
答案：C
5.图甲是热敏电阻RT和定值电阻R的U-I关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压URT：UR=m,丙图中IRT：IR=n,则下关系式中正确的是（　　）
A．m= B．m＞ C．m＜ D．m=n
答案：B
6.如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是（　　）
A.电源电压是9V
B.定值电阻R的阻值是6Ω
C.滑动变阻器的阻值范围是0～18Ω
D.若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
答案：C
7.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源电压为6V
B．R2的最大阻值为20Ω
C．当滑片P位于a点时，电流表示数为0.6A
D．图乙中C点表示滑片P位于滑动变阻器的中点
答案：D
8.在如图甲所示的电路中，滑动变阻器的滑片从最左端移至最右端的过程中，电压表示数U与滑动变阻器R2接入电路中电阻的变化关系如图乙所示，则电源电压为 V；当滑动变阻器接入电路中的阻值为15Ω时，电流表的示数为 A，当滑动变阻器的滑片移动时，电压表和电流表示数的比值将 （选填“不变““变小”或“变大”）。
答案：6 0.24 不变
9.如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱。闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，当电压表示数为8V时，电路中的电流是 A。此电路的电源电压为 V，R0的阻值为 Ω。
答案：0.4；12；10。
10.如图是灯泡L和电阻R的电流随电压变化的图象，由图象可知，电阻R的阻值为 Ω；当电压改变时，灯泡L的阻值不断变化，这是因为导体的电阻大小与 有关；若将它们并联接在电压为2V的电源两端，电路中的总电流为 A。
答案：20；温度；0.35。
11.在如图甲所示的电路中，电源电压U为6V，保持不变，R1、R2为定值电阻，R为滑动变阻器。闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。R1的阻值为 。R2阻值为 。滑动变阻器R的最大阻值 。
答案：10Ω；5Ω；15Ω。
12.如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则 （选填“AB”或“BC”）段是电压表V2示数变化的图像，电源电压为 V。
答案：BC；12。
13.在如图甲的电路中，电源电压保持不变，R1为定值电阻。移动滑动变阻器R2的滑片P，电压表和电流表示数的U-I关系图象如图（乙），则电源电压为 ，变阻器的最大阻值为 。
答案：9V；20Ω。
14.如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I-U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V。求：
（1）R3的电阻；
（2）滑动变阻器R2的最大阻值；
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
答案：（1）R3的电阻为20Ω；
（2）滑动变阻器R2的最大阻值为40Ω；
（3）当S1、S2均闭合，且滑片P在a端时，电流表的示数为1.2A。
15.如图甲所示，电源两端电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0～15V。电压表的示数与滑动变阻器R2的关系如图乙所示。求：
（1）电源两端的电压；
（2）定值电阻R1的阻值；
（3）闭合开关S后，在保证电路各元件安全的条件下，滑动变阻器R2接入电路的最小阻值。
答案（1）电源两端的电压为24V；
（2）定值电阻R1的阻值为10Ω；
（3）闭合开关S后，在保证电路各元件安全的条件下，滑动变阻器R2接入电路的最小阻值为6Ω。
