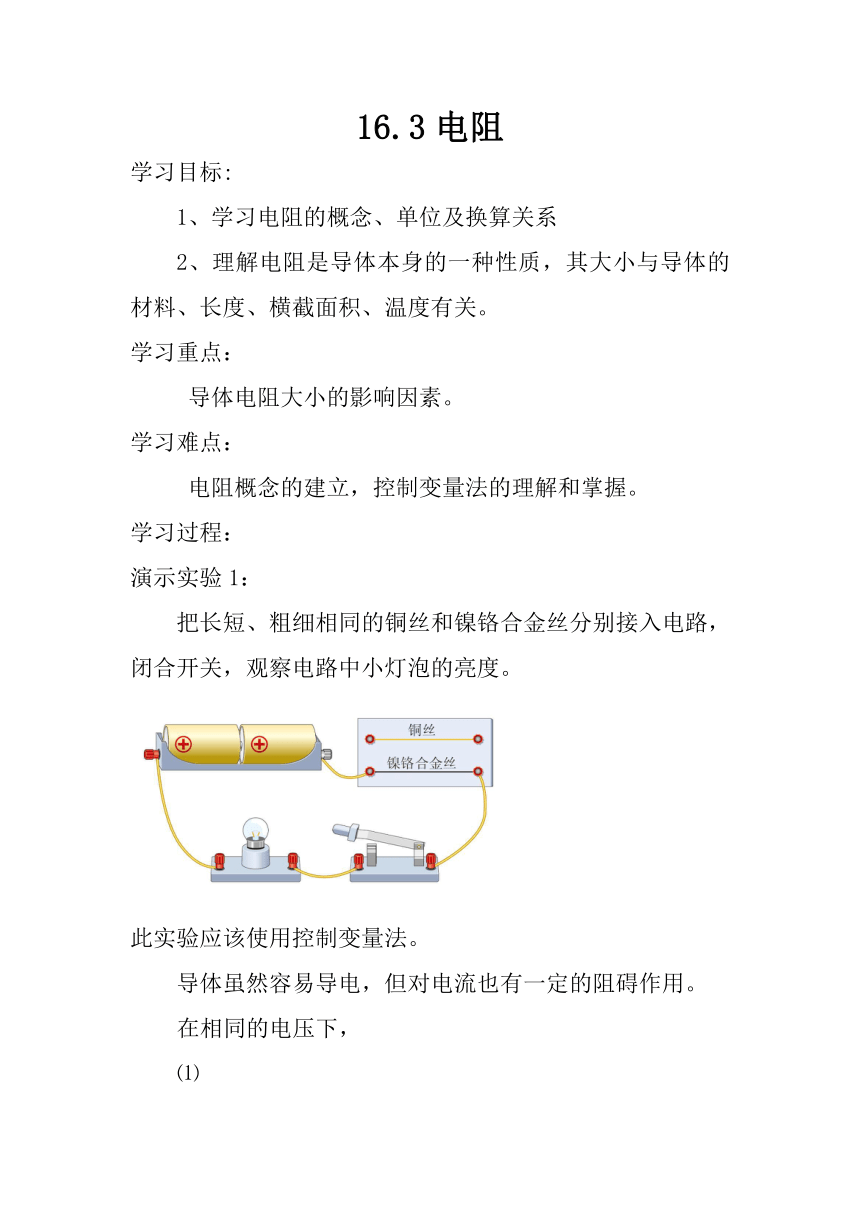

16.3电阻
学习目标:
1、学习电阻的概念、单位及换算关系
2、理解电阻是导体本身的一种性质，其大小与导体的材料、长度、横截面积、温度有关。
学习重点：
导体电阻大小的影响因素。
学习难点：
电阻概念的建立，控制变量法的理解和掌握。
学习过程：
演示实验1：
把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
此实验应该使用控制变量法。
导体虽然容易导电，但对电流也有一定的阻碍作用。
在相同的电压下，
⑴
通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
　　⑵通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。
一、电阻概念
物理学中用电阻表示导体对电流的阻碍作用，导体的电阻越大，它对电流的阻碍作用就越大。
二、电阻的符号和单位
1、电阻的符号：R
2、电路图中的符号：
3、电阻的单位：
（1）国际单位：欧姆 简称：（ 欧 ）符号为 （ Ω ）
（2）常用单位：千欧（KΩ ）兆欧（MΩ ）
（3）换算关系：1MΩ =103KΩ 1KΩ=103Ω
三、电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。
现在，大家想一想：
铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？
答：长短和粗细相同时，铁导线的电阻比铜导线的电阻大得多。所以家庭电路中用铜导线而不用铁导线。
确保两个导体的材料和横截面积一样，长度不同
结论：
　　当导体的材料、横截面积一定时，导体的长度越长，电阻越大。
2．探究电阻与导体横截面积的关系
确保导体的材料和长度一样，横截面积不同
取长度一样，横截面积不同的镍铬合金丝，分别接入电路中，观察现象
结论：
　　当导体的材料、长度一定时，导体的横截面积越小，电阻越大。
四、实验结论：
1、当导体的材料、横截面积一定时，导体的长度越长，电阻越大。
2、当导体的材料、长度一定时，导体的横截面积越小，电阻越大。
3、当导体的长度、横截面积一定时，导体的电阻跟导体的材料有关。
4、导体的电阻还受温度的影响。
课堂小结：
自我检测：
