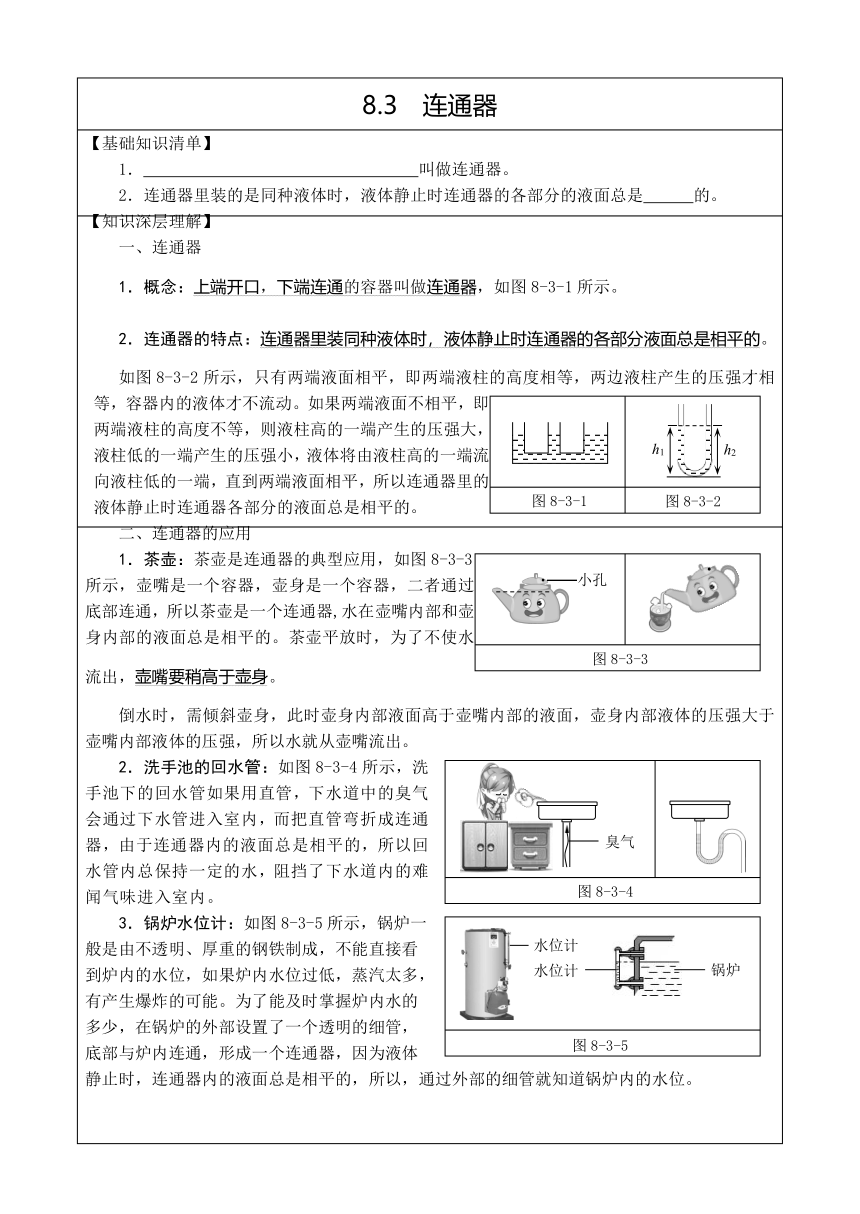

8.3 连通器
【基础知识清单】
1． 叫做连通器。
2．连通器里装的是同种液体时，液体静止时连通器的各部分的液面总是 的。
【知识深层理解】
一、连通器
1．概念：上端开口，下端连通的容器叫做连通器，如图8-3-1所示。
2．连通器的特点：连通器里装同种液体时，液体静止时连通器的各部分液面总是相平的。
(
h
1
h
2
图
8-3-2
图
8-3-1
)如图8-3-2所示，只有两端液面相平，即两端液柱的高度相等，两边液柱产生的压强才相等，容器内的液体才不流动。如果两端液面不相平，即两端液柱的高度不等，则液柱高的一端产生的压强大，液柱低的一端产生的压强小，液体将由液柱高的一端流向液柱低的一端，直到两端液面相平，所以连通器里的液体静止时连通器各部分的液面总是相平的。
二、连通器的应用
1．茶壶： (
小孔
图
8-3-3
)茶壶是连通器的典型应用，如图8-3-3所示，壶嘴是一个容器，壶身是一个容器，二者通过底部连通，所以茶壶是一个连通器,水在壶嘴内部和壶身内部的液面总是相平的。茶壶平放时，为了不使水流出，壶嘴要稍高于壶身。
倒水时，需倾斜壶身，此时壶身内部液面高于壶嘴内部的液面，壶身内部液体的压强大于壶嘴内部液体的压强，所以水就从壶嘴流出。
(
臭气
图
8-3-4
)2．洗手池的回水管：如图8-3-4所示，洗手池下的回水管如果用直管，下水道中的臭气会通过下水管进入室内，而把直管弯折成连通器，由于连通器内的液面总是相平的，所以回水管内总保持一定的水，阻挡了下水道内的难闻气味进入室内。
(
锅炉
水位计
水位计
图
8-3-5
)3．锅炉水位计：如图8-3-5所示，锅炉一
般是由不透明、厚重的钢铁制成，不能直接看
到炉内的水位，如果炉内水位过低，蒸汽太多，
有产生爆炸的可能。为了能及时掌握炉内水的
多少，在锅炉的外部设置了一个透明的细管，
底部与炉内连通，形成一个连通器，因为液体
静止时，连通器内的液面总是相平的，所以，通过外部的细管就知道锅炉内的水位。
(
阀门
A
阀门
B
下游
下游闸门
上游
闸室
上游闸门
图
8-3-6
图8-3-7
)4．船闸：
船闸也是对连通器的很好应用，如图8-3-6所示，其原理如图8-3-7所示。船闸使闸室、上游和下游形成一个连通器，通过闸门和阀门的配合，就可以使轮船从上游经过闸室进入下游，也可以由下游进入上游。
轮船由上游到下游过程：
步骤 图示 解释
（1） (
甲
A
B
) (
水流
) 关闭阀门A，打开阀门B，让上游的水从阀门B流入闸室，使闸室里的水面上升，直至闸室里的水面与上游水面平齐。
（2） (
乙
A
B
) 打开上游闸门。
（3） (
丙
A
B
) 让轮船进入闸室。
（4） (
丁
A
水流
B
) 关闭阀门B和上游闸门，打开阀门A，让闸室里的水流到下游，使闸室里的水面下降，直至与下游水面平齐。
（5） (
戊
A
B
) 打开下游闸门。
（6） (
己
A
B
) 让轮船进入下游，从而使轮船从上游通过船闸进入下游。
轮船由下游到上游过程：
步骤 图示 解释
（1） (
A
B
甲
水流
) 打开阀门A，如图甲，让闸室里的水从阀门A流入下游，使闸室里的水面下降，直至闸室里的水面与下游水面平齐。
（2） (
A
B
乙
) 打开上游闸门。
（3） (
A
B
丙
) 让轮船进入闸室。
（4） (
丁
水流
A
B
) 关闭阀门A和下游闸门，打开阀门B，让上游的水流入闸室，使闸室里的水面上升，直至与上游水面平齐。
（5） (
戊
A
B
) 打开下游闸门。
（6） (
A
B
己
) 让轮船进入上游，从而使轮船从下游通过船闸进入上游。
【哲理】没有风风雨雨，大地就不会春华秋实。
