2022年中考物理真题提升专练：电学计算题综合考查

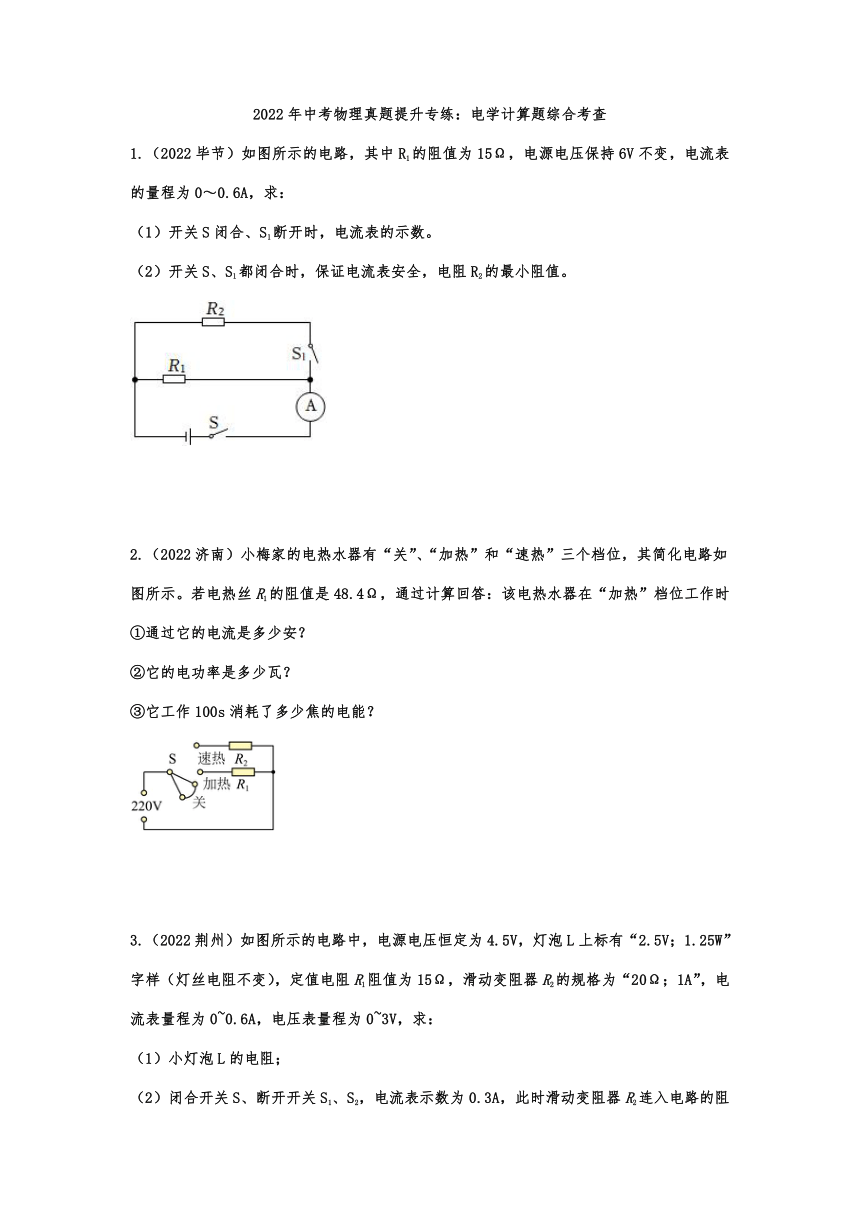

1.（2022毕节）如图所示的电路，其中R1的阻值为15Ω，电源电压保持6V不变，电流表的量程为0～0.6A，求：
（1）开关S闭合、S1断开时，电流表的示数。
（2）开关S、S1都闭合时，保证电流表安全，电阻R2的最小阻值。
2.（2022济南）小梅家的电热水器有“关”、“加热”和“速热”三个档位，其简化电路如图所示。若电热丝R1的阻值是48.4Ω，通过计算回答：该电热水器在“加热”档位工作时
①通过它的电流是多少安？
②它的电功率是多少瓦？
③它工作100s消耗了多少焦的电能？

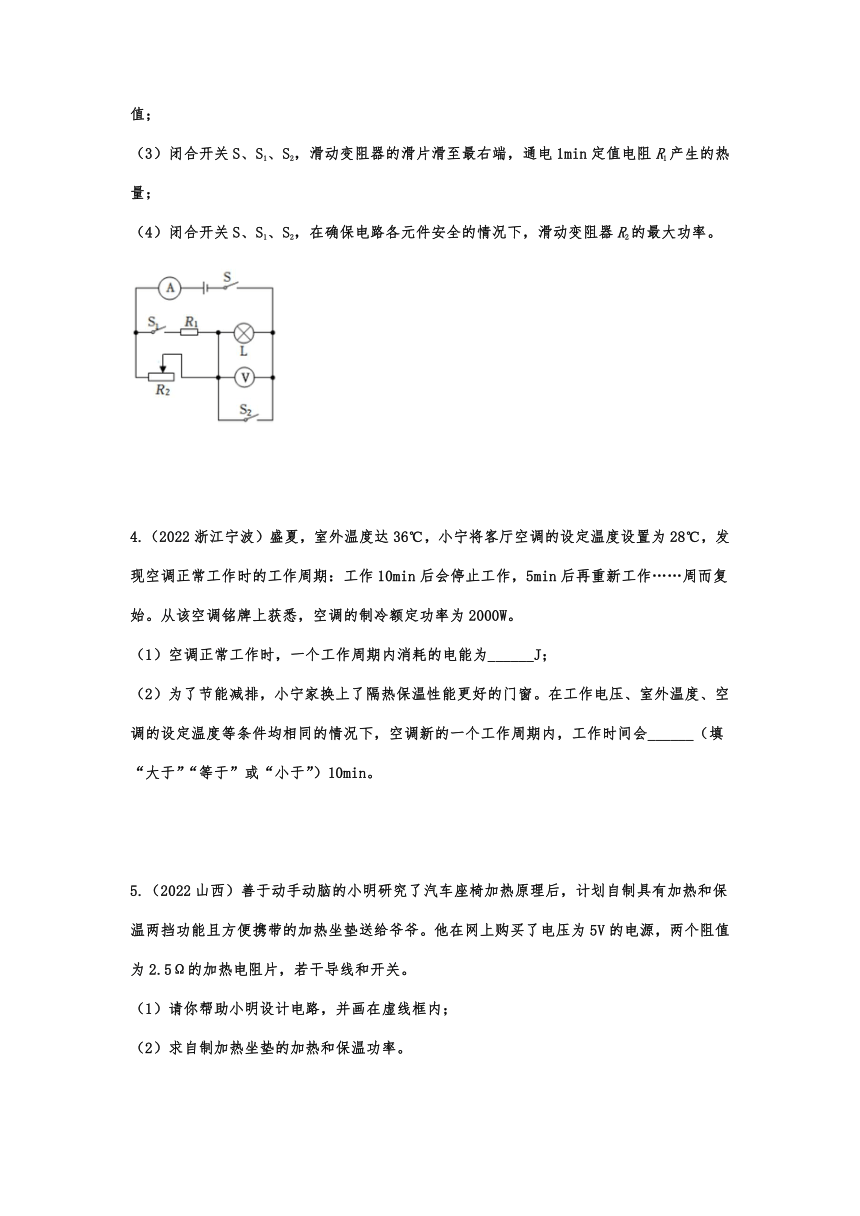

3.（2022荆州）如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω；1A”，电流表量程为0~0.6A，电压表量程为0~3V，求：
（1）小灯泡L的电阻；
（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；
（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
4.（2022浙江宁波）盛夏，室外温度达36℃，小宁将客厅空调的设定温度设置为28℃，发现空调正常工作时的工作周期：工作10min后会停止工作，5min后再重新工作……周而复始。从该空调铭牌上获悉，空调的制冷额定功率为2000W。
（1）空调正常工作时，一个工作周期内消耗的电能为______J；
（2）为了节能减排，小宁家换上了隔热保温性能更好的门窗。在工作电压、室外温度、空调的设定温度等条件均相同的情况下，空调新的一个工作周期内，工作时间会______（填“大于”“等于”或“小于”）10min。
5.（2022山西）善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷。他在网上购买了电压为5V的电源，两个阻值为2.5Ω的加热电阻片，若干导线和开关。
（1）请你帮助小明设计电路，并画在虚线框内；
（2）求自制加热坐垫的加热和保温功率。

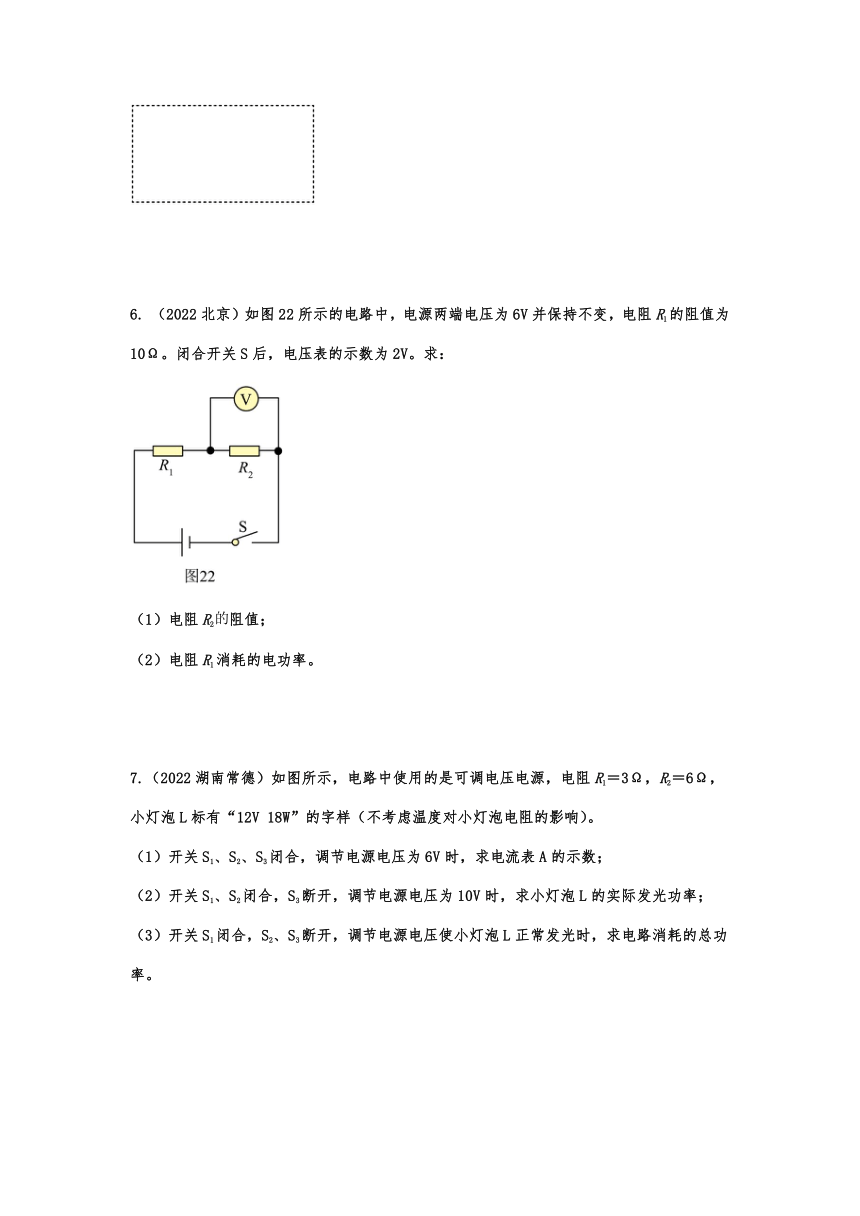

6. （2022北京）如图22所示的电路中，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电压表的示数为2V。求：
（1）电阻R2阻值；
（2）电阻R1消耗的电功率。
7.（2022湖南常德）如图所示，电路中使用的是可调电压电源，电阻R1＝3Ω，R2＝6Ω，小灯泡L标有“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。
（1）开关S1、S2、S3闭合，调节电源电压为6V时，求电流表A的示数；
（2）开关S1、S2闭合，S3断开，调节电源电压为10V时，求小灯泡L的实际发光功率；
（3）开关S1闭合，S2、S3断开，调节电源电压使小灯泡L正常发光时，求电路消耗的总功率。

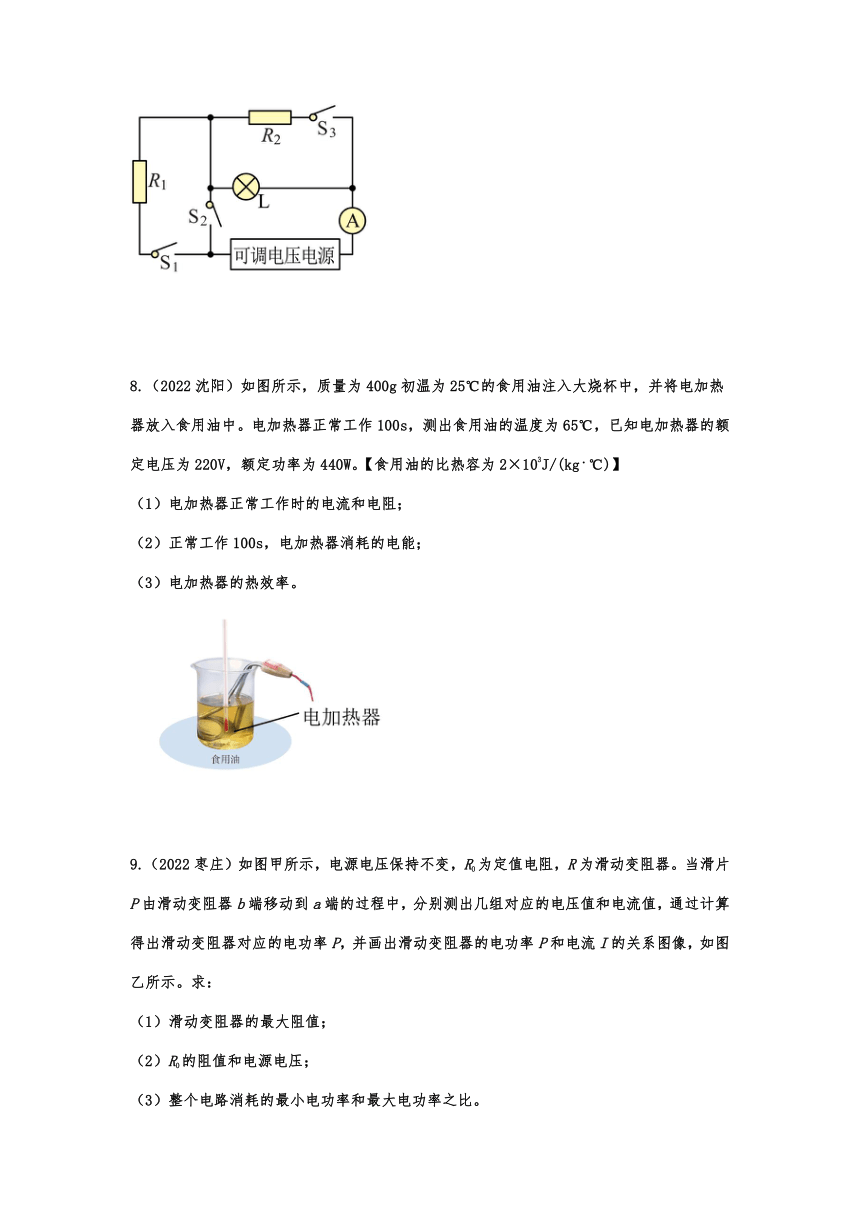

8.（2022沈阳）如图所示，质量为400g初温为25℃的食用油注入大烧杯中，并将电加热器放入食用油中。电加热器正常工作100s，测出食用油的温度为65℃，已知电加热器的额定电压为220V，额定功率为440W。【食用油的比热容为2×103J/(kg℃)】
（1）电加热器正常工作时的电流和电阻；
（2）正常工作100s，电加热器消耗的电能；
（3）电加热器的热效率。
9.（2022枣庄）如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器。当滑片P由滑动变阻器b端移动到a端的过程中，分别测出几组对应的电压值和电流值，通过计算得出滑动变阻器对应的电功率P，并画出滑动变阻器的电功率P和电流I的关系图像，如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）R0的阻值和电源电压；
（3）整个电路消耗的最小电功率和最大电功率之比。

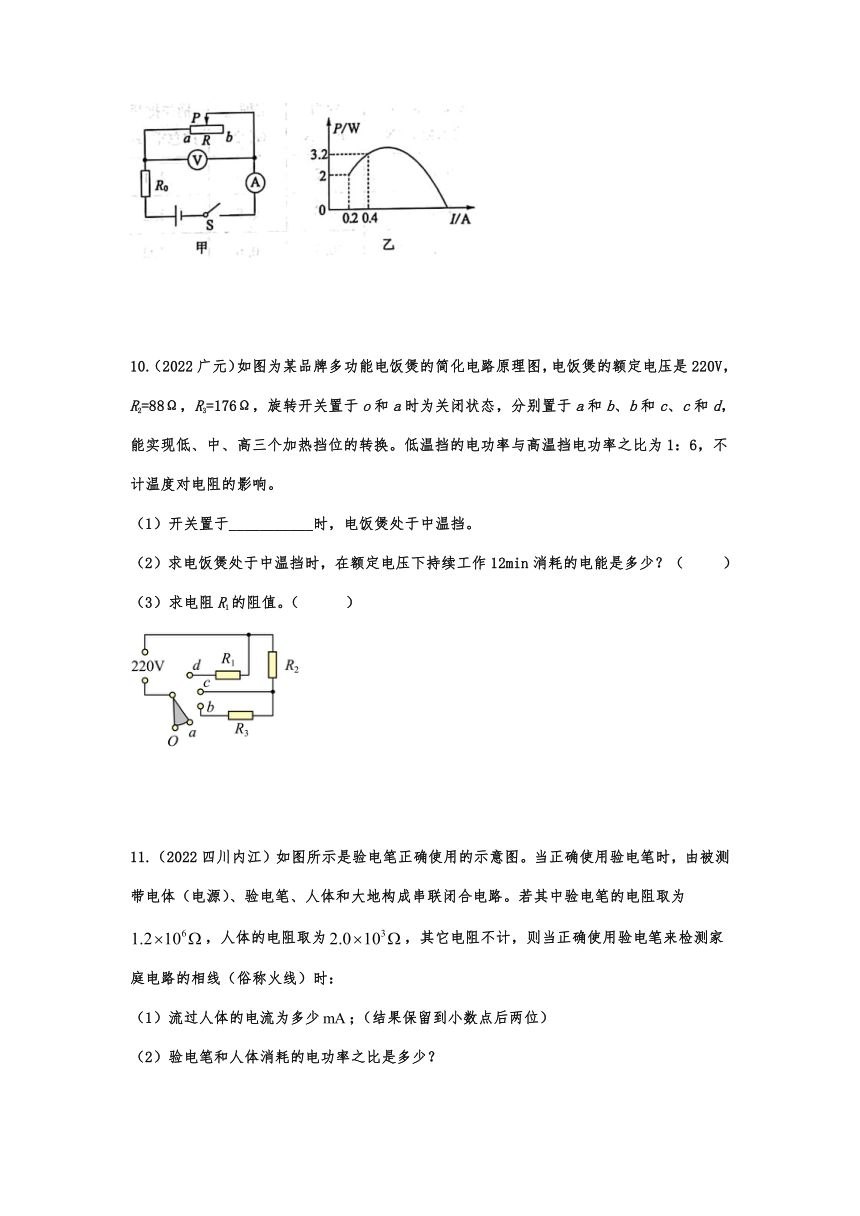

10.（2022广元）如图为某品牌多功能电饭煲的简化电路原理图，电饭煲的额定电压是220V，R2=88Ω，R3=176Ω，旋转开关置于o和a时为关闭状态，分别置于a和b、b和c、c和d，能实现低、中、高三个加热挡位的转换。低温挡的电功率与高温挡电功率之比为1：6，不计温度对电阻的影响。
（1）开关置于___________时，电饭煲处于中温挡。
（2）求电饭煲处于中温挡时，在额定电压下持续工作12min消耗的电能是多少？（ ）
（3）求电阻R1的阻值。（ ）
11.（2022四川内江）如图所示是验电笔正确使用的示意图。当正确使用验电笔时，由被测带电体（电源）、验电笔、人体和大地构成串联闭合电路。若其中验电笔的电阻取为，人体的电阻取为，其它电阻不计，则当正确使用验电笔来检测家庭电路的相线（俗称火线）时：
（1）流过人体的电流为多少；（结果保留到小数点后两位）
（2）验电笔和人体消耗的电功率之比是多少？
12.（2022四川达州）如图甲所示，电源电压恒定不变，灯泡L的额定电压为6V，滑动变阻器R2的规格为“100Ω 1A”，电压表的量程为0~15V，电流表的量程为0~0.6A．当断开开关S1、S3，闭合S2，移动滑片，电压表示数为3V时灯泡正常发光。图乙是灯泡L、电阻R1的I-U图像。求：
（1）灯泡正常发光时的电阻。
（2）闭合S1、S2、S3时，允许通过滑动变阻器的最大电流。
（3）断开S2、S3，闭合S1时，电路的总功率。
13.（2022百色）如图甲所示电路，电源电压不变，灯泡L上标有“5V；2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P－I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻；
（2）滑片P在b端时，lmin内灯泡L消耗电能；
（3）电源电压；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。
14.（2022益阳）随着汽车的普及，车载电饭煲开始得到应用，人们能够在车内随时随地做饭而不受场地的限制，更好满足了旅游个性化要求。下图是某品牌车载电饭煲简化后的电路原理图，直流电源的电压为，、均为电热丝。当只闭合时是保温挡，功率为96W；当、都闭合时为加热挡，功率为300W。求：
（1）在加热挡工作时，工作100秒电路中消耗的电能；
（2）的阻值；
（3）在保温挡时，的电功率。
15.（2022聊城）如图所示，电源电压和小灯泡的灯丝电阻均保持不变。为的定值电阻，小灯泡上标有“”字样，滑动变阻器上标有“”字样，电流表使用的量程为。当所有开关都闭合，滑动变阻器的滑片移到最上端时，小灯泡正常发光，此时电流表的示数为。求：
（1）小灯泡的额定功率；
（2）开关、闭合，，断开时，定值电阻两端的电压；
（3）开关、闭合，，断开时，为了保证测量精确，要求电流表示数不小于其量程的，求滑动变阻器连入电路的最大阻值。
16.（2022湘西）某品牌电热锅的简化电路如图乙所示，闭合开关接通电源后，可以转换触点开关使电热锅处于加热或保温状态。设电源电压，电热锅加热功率，保温功率，水的比热容，水的密度。求：
（1）连接电热锅的电线至少要能承受多大的电流？
（2）保温状态下，电热锅每小时耗电多少度？
（3）某次测试中发现将温度为的水加热至费时，则电热锅的效率是多少？
17.（2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的参数是“220V 50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；
（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。求这种情况下干路电流是多少？
18.（2022北部湾）善于观察的小明发现，家中的即热式水龙头使用时冬季水温偏低，夏季水温偏高，还发现水龙头标有“220V；2200W”。于是他增加两个相同的发热电阻R、两个指示灯（电阻不计）设计了如图所示的电路进行改进，其中为改进前水龙头发热电阻。开关可以只与c相连或同时与a、b相连，使其具有两挡工作状态，且冬季与夏季水龙头工作的总电流之比为4∶1。求：
（1）电阻的阻值；
（2）改进前，若水龙头的热效率为90%，正常加热100s提供的热量；
（3）改进后，冬季使用时水龙头工作的总电功率。
19.（2022江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：
（1）电阻和的阻值；
（2）保温箱加热时工作电路的功率；
（3）保温箱保温工作电路消耗的电能。
20.（2022四川乐山）标有“6V 3.6W”字样的小灯泡和其它的电学元件连成电路，如图1，当只闭合开关S1时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U1和电流表示数I，并绘制出对应的U1一I图像（如图2），且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R0=12Ω，求
（1）电源电压U；
（2）小灯泡正常发光时的电阻RL；
（3）当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。
21.（2022济宁）长征二号F遥十三运载火箭于2021年10月16日0时23分按预定时间精准点火发射，搭载的神舟十三号载人飞船被成功送入太空。发射前，检验飞船舱体的气密性至关重要。某兴趣小组用封闭容器代替飞船舱体置于真空室中，设计了如图所示的电路，模拟检验飞船舱体的气密性。若密闭容器不漏气，则密闭容器与真空室中的气压不发生变化；若密闭容器漏气，则密闭容器中的气压减小，真空室中的气压增大。密闭容器中的正常环境气压为1.0×105Pa，电源电压U＝12V，定值电阻R0＝18Ω；R1和R2是两个相同的压敏电阻，其阻值随环境气压的变化如表中所示。
环境气压/（×105Pa） 0 0.2 0.4 0.6 0.8 1.0
压敏电阻阻值/Ω 36 22 12 6 3 2
按要求回答下列问题：
（1）当开关S接a时，若电压表的示数为10.8V，请通过计算判断密闭容器是否漏气；
（2）若密闭容器漏气，开关S接b时，电流表的示数为0.3A，求此时真空室中的环境气压。
22.（2022牡丹江）如图所示，一款可设定温度的电热水杯，能将杯中水加热到需要的温度，其铭牌如下表所示。电热水杯在额定电压下工作，将0.3L的水从25℃加热到55℃，用时2min20s。求：
产品名称 电热水杯
额定电压 220V
额定功率 300W
额定容量 0.3L
（1）水吸收的热量是多少？
（2）电热水杯消耗的电能是多少？
（3）电热水杯的热效率是多少？
23.（2022丽水）空气炸锅是种新型家电，如图甲是某型号空气炸锅；其内部电路可简化为图乙，部分参数和食品加热时间如表所示，其工作原理是通过发热管迅速加热锅内空气，利用大功率风扇形成循环的热流，使盛放篮内的食品均匀受热，不放油也能达到类似煎炸的效果。
部分参数
风扇额定功率/W 80
发热管额定功率/W 1320
额定电压/V 220
食品加热时间
薯条/分 12-15
鸡翅/分 18-20
（1）正常工作时，求通过发热管的电流；______
（2）某次用该空气炸锅炸一锅薯条耗时15分钟，求所消耗的电能；______
（3）根据空气炸锅的工作原理，发热管风扇、盛放篮三者的位置从上到下依次是______。
24.（2022武威）厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：
额定电压/V 220
额定功率/W 高温1100
中温880
低温
（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 ___________档（选填“高温”、“中温”或“低温”）；
（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；（ ）
（3）该蛋糕机正常工作时R2的电阻值；（ ）
（4）该蛋糕机低温挡的额定功率。（ ）
25.（2022四川眉山）为加快构建清洁低碳安全高效新能源体系，国务院办公厅于2022年5月30日转发了国家发改委能源局《关于促进新时代新能源高质量发展的实施方案》，将大力推动开发新能源，引导全社会消费绿色电力。下表是我国自主研发的某新能源电动车的部分参数：
充电电压U 380V
充电电流I 100A
支付方式 刷卡支付、APP扫二维码（小程序）
安装方式 壁挂式、立柱式
电车将电能转换为机械能的效率 60%～75%
在该新能源电动车正常充电10min后，求：
（1）电动车获得的电能；
（2）若获得的电能由完全燃烧热值为的燃油来提供，需要该燃油的质量；
（3）若该电动车在水平公路上匀速行驶受到的阻力为500N，电动车将电能转换为机械能的效率为60%，该车能行驶的路程。
26.(2022宿迁)寒假某物理实践小组的同学到养老院看望老人时，了解到由于气温低老人坐在马桶上时感觉不太舒适，实践小组的同学返回后在学校和家长的支持下便利用所学的知识设计了一款适宜老人使用的简易马桶圈加热器，计划通过“众筹”项目向厂家定制生产，其电路如图所示，定值电阻R1和R2表示电热丝，R2的阻值为3300Ω，有高温档和低温档两种加热功能，低温档功率为11W，当它接入电压为220V的家庭电路正常工作时：
（1）S1接a、b哪个端点时为低温档？低温档加热时的电流？
（2）求R1的阻值及加热器高温档时的功率；
（3）高温档工作10min，最多可使马桶圈温度升高多少℃？[设电热丝放出热量70%被马桶圈吸收，马桶圈的质量为1kg，马桶圈材料的比热容为0.44×103J/(kg·℃)]
27.（2022湖北宜昌）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。已知电饭锅的额定电压为220V，电路如图丙所示，S2为温控开关，盛有米和水的锅放在发热盘R1上，限流电阻R2的发热不能被利用。某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。
电压/V 电流/A 消耗电能/度
煮饭 198 3.6 0.297
保温 198 0.3
（1）电阻R1的阻值及煮饭时间是多少？
（2）电阻R2的阻值及保温时发热盘的功率是多少？
（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。你是否赞同他的说法？说明你的理由。
28.（2022海南）小明是家务小能手，经常用挂烫机尉烫衣服。挂烫机是通过电热丝加热水箱中的水，产生水蒸气来熨烫衣服。它的正常工作电压为220V，水箱最多装水0.2kg，加热功率有大、小两个档位，其工作原理图如图甲所示。其中电热丝，。
（1）熔断器在电路中起到______作用。
（2）若将水箱中0.2kg的水从20℃加热到100℃，水吸收多少热量？（ ）
（3）挂烫机在大档位工作时的额定功率是多大？（ ）
（4）小明是一个爱思考的孩子，他把电路原理图改为乙图，也设有两个档位。已知熔断器允许通过的最大电流为8A，请判断乙图电路是否合理，通过计算说明原因。（ ）
29.（2022张家界）如图甲是某自动控温电热水器的电路图，其中控制电路电压恒为6V，R1为热敏电阻，置于水箱中产生的热量对水箱中水温的影响忽略不计，R1阻值随温度变化的关系如图乙所示，R2为可调电阻，用来设定电热水器的水温。R3、R4为纯电热丝，均置于水箱中，R3=22Ω；电磁铁线圈电阻忽略不计，当电磁铁电流达到0.2A时，继电器衔铁被吸下来。（工作过程中，电源电压均保持不变），请完成下列问题：
（1）图甲中电磁铁的上端为 ___________（选填“N极”或“S极”）；
（2）加热时电热丝R3的功率为___________；
（3）如果电热水器储有60kg的水，电路处于加热状态，正常工作1小时，产生的热量80%被水吸收，则水温升高了___________℃；[c水=4.2×103J/（kg ℃），结果保留1位小数]
（4）如果将电热水器水温设为60℃，R2的阻值应该调至___________Ω。
2022年中考物理真题提升专练：电学计算题综合考查参考答案
1.（2022毕节）如图所示的电路，其中R1的阻值为15Ω，电源电压保持6V不变，电流表的量程为0～0.6A，求：
（1）开关S闭合、S1断开时，电流表的示数。
（2）开关S、S1都闭合时，保证电流表安全，电阻R2的最小阻值。
【答案】解：（1）由图可知，开关S闭合、S1断开时，只有R1工作，电流表测量的是通过R1的电流，
通过R1的电流：I1＝＝＝0.4A，即电流表示数为0.4A；
（2）开关S、S1都闭合时，R1、R2并联，
根据电流表量程可知，干路的总电流最大为0.6A，
根据并联电路的电流特点可知，通过电阻R2的最大电流I2＝I﹣I1＝0.6A﹣0.4A＝0.2A；
根据并联电路的电压特点可知，R2两端的电压U2＝U＝6V，
由欧姆定律可知，R2的最小阻值：R2＝＝＝30Ω。
答：（1）开关S闭合、S1断开时，电流表的示数为0.4A；
（2）开关S、S1都闭合时，保证电流表安全，电阻R2的最小阻值为30Ω。
2.（2022济南）小梅家的电热水器有“关”、“加热”和“速热”三个档位，其简化电路如图所示。若电热丝R1的阻值是48.4Ω，通过计算回答：该电热水器在“加热”档位工作时
①通过它的电流是多少安？
②它的电功率是多少瓦？
③它工作100s消耗了多少焦的电能？
【答案】①；②；③
3.（2022荆州）如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω；1A”，电流表量程为0~0.6A，电压表量程为0~3V，求：
（1）小灯泡L的电阻；
（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；
（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
【答案】（1）；（2）；（3）；（4）
4.（2022浙江宁波）盛夏，室外温度达36℃，小宁将客厅空调的设定温度设置为28℃，发现空调正常工作时的工作周期：工作10min后会停止工作，5min后再重新工作……周而复始。从该空调铭牌上获悉，空调的制冷额定功率为2000W。
（1）空调正常工作时，一个工作周期内消耗的电能为______J；
（2）为了节能减排，小宁家换上了隔热保温性能更好的门窗。在工作电压、室外温度、空调的设定温度等条件均相同的情况下，空调新的一个工作周期内，工作时间会______（填“大于”“等于”或“小于”）10min。
【答案】 ①. ②. 小于
5.（2022山西）善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷。他在网上购买了电压为5V的电源，两个阻值为2.5Ω的加热电阻片，若干导线和开关。
（1）请你帮助小明设计电路，并画在虚线框内；
（2）求自制加热坐垫的加热和保温功率。
【答案】（1）；（2）10W，5W
6. （2022北京）如图22所示的电路中，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电压表的示数为2V。求：
（1）电阻R2阻值；
（2）电阻R1消耗的电功率。
【答案】（1）5Ω；（2）1.6W
7.（2022湖南常德）如图所示，电路中使用的是可调电压电源，电阻R1＝3Ω，R2＝6Ω，小灯泡L标有“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。
（1）开关S1、S2、S3闭合，调节电源电压为6V时，求电流表A的示数；
（2）开关S1、S2闭合，S3断开，调节电源电压为10V时，求小灯泡L的实际发光功率；
（3）开关S1闭合，S2、S3断开，调节电源电压使小灯泡L正常发光时，求电路消耗的总功率。
【答案】（1）；（2）；（3）
8.（2022沈阳）如图所示，质量为400g初温为25℃的食用油注入大烧杯中，并将电加热器放入食用油中。电加热器正常工作100s，测出食用油的温度为65℃，已知电加热器的额定电压为220V，额定功率为440W。【食用油的比热容为2×103J/(kg℃)】
（1）电加热器正常工作时的电流和电阻；
（2）正常工作100s，电加热器消耗的电能；
（3）电加热器的热效率。
【答案】（1）2A，110Ω；（2）4.4×104J；（3）72.7%
9.（2022枣庄）如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器。当滑片P由滑动变阻器b端移动到a端的过程中，分别测出几组对应的电压值和电流值，通过计算得出滑动变阻器对应的电功率P，并画出滑动变阻器的电功率P和电流I的关系图像，如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）R0的阻值和电源电压；
（3）整个电路消耗的最小电功率和最大电功率之比。
【答案】（1）50Ω；（2）10Ω，12V；（3）
10.（2022广元）如图为某品牌多功能电饭煲的简化电路原理图，电饭煲的额定电压是220V，R2=88Ω，R3=176Ω，旋转开关置于o和a时为关闭状态，分别置于a和b、b和c、c和d，能实现低、中、高三个加热挡位的转换。低温挡的电功率与高温挡电功率之比为1：6，不计温度对电阻的影响。
（1）开关置于___________时，电饭煲处于中温挡。
（2）求电饭煲处于中温挡时，在额定电压下持续工作12min消耗的电能是多少？（ ）
（3）求电阻R1的阻值。（ ）
【答案】 ①. b和c接线柱 ②. 3.96×105J ③. 88Ω
11.（2022四川内江）如图所示是验电笔正确使用的示意图。当正确使用验电笔时，由被测带电体（电源）、验电笔、人体和大地构成串联闭合电路。若其中验电笔的电阻取为，人体的电阻取为，其它电阻不计，则当正确使用验电笔来检测家庭电路的相线（俗称火线）时：
（1）流过人体的电流为多少；（结果保留到小数点后两位）
（2）验电笔和人体消耗的电功率之比是多少？
【答案】（1）；（2）
12.（2022四川达州）如图甲所示，电源电压恒定不变，灯泡L的额定电压为6V，滑动变阻器R2的规格为“100Ω 1A”，电压表的量程为0~15V，电流表的量程为0~0.6A．当断开开关S1、S3，闭合S2，移动滑片，电压表示数为3V时灯泡正常发光。图乙是灯泡L、电阻R1的I-U图像。求：
（1）灯泡正常发光时的电阻。
（2）闭合S1、S2、S3时，允许通过滑动变阻器的最大电流。
（3）断开S2、S3，闭合S1时，电路的总功率。
【答案】（1）12Ω；（2）0.15A；（3）2.7W
13.（2022百色）如图甲所示电路，电源电压不变，灯泡L上标有“5V；2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P－I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻；
（2）滑片P在b端时，lmin内灯泡L消耗电能；
（3）电源电压；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。
【答案】（1）10Ω；（2）54J；（3）6V；（4）5Ω
14.（2022益阳）随着汽车的普及，车载电饭煲开始得到应用，人们能够在车内随时随地做饭而不受场地的限制，更好满足了旅游个性化要求。下图是某品牌车载电饭煲简化后的电路原理图，直流电源的电压为，、均为电热丝。当只闭合时是保温挡，功率为96W；当、都闭合时为加热挡，功率为300W。求：
（1）在加热挡工作时，工作100秒电路中消耗的电能；
（2）的阻值；
（3）在保温挡时，的电功率。
【答案】（1）30000J；（2）0.48Ω；（3）65.28W
15.（2022聊城）如图所示，电源电压和小灯泡的灯丝电阻均保持不变。为的定值电阻，小灯泡上标有“”字样，滑动变阻器上标有“”字样，电流表使用的量程为。当所有开关都闭合，滑动变阻器的滑片移到最上端时，小灯泡正常发光，此时电流表的示数为。求：
（1）小灯泡的额定功率；
（2）开关、闭合，，断开时，定值电阻两端的电压；
（3）开关、闭合，，断开时，为了保证测量精确，要求电流表示数不小于其量程的，求滑动变阻器连入电路的最大阻值。
【答案】（1）；（2）；（3）
16.（2022湘西）某品牌电热锅的简化电路如图乙所示，闭合开关接通电源后，可以转换触点开关使电热锅处于加热或保温状态。设电源电压，电热锅加热功率，保温功率，水的比热容，水的密度。求：
（1）连接电热锅的电线至少要能承受多大的电流？
（2）保温状态下，电热锅每小时耗电多少度？
（3）某次测试中发现将温度为的水加热至费时，则电热锅的效率是多少？
【答案】（1）5A；（2）0.11度；（3）73.5%
17.（2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的参数是“220V 50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；
（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。求这种情况下干路电流是多少？
【答案】（1）0.5度；（2）0.3A
18.（2022北部湾）善于观察的小明发现，家中的即热式水龙头使用时冬季水温偏低，夏季水温偏高，还发现水龙头标有“220V；2200W”。于是他增加两个相同的发热电阻R、两个指示灯（电阻不计）设计了如图所示的电路进行改进，其中为改进前水龙头发热电阻。开关可以只与c相连或同时与a、b相连，使其具有两挡工作状态，且冬季与夏季水龙头工作的总电流之比为4∶1。求：
（1）电阻的阻值；
（2）改进前，若水龙头的热效率为90%，正常加热100s提供的热量；
（3）改进后，冬季使用时水龙头工作的总电功率。
【答案】（1）22Ω；（2）1.98×105J；（3）4400W
19.（2022江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：
（1）电阻和的阻值；
（2）保温箱加热时工作电路的功率；
（3）保温箱保温工作电路消耗的电能。
【答案】（1），；（2）；（3）
20.（2022四川乐山）标有“6V 3.6W”字样的小灯泡和其它的电学元件连成电路，如图1，当只闭合开关S1时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U1和电流表示数I，并绘制出对应的U1一I图像（如图2），且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R0=12Ω，求
（1）电源电压U；
（2）小灯泡正常发光时的电阻RL；
（3）当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。
【答案】（1）6V；（2）10Ω；（3）6.6W
21.（2022济宁）长征二号F遥十三运载火箭于2021年10月16日0时23分按预定时间精准点火发射，搭载的神舟十三号载人飞船被成功送入太空。发射前，检验飞船舱体的气密性至关重要。某兴趣小组用封闭容器代替飞船舱体置于真空室中，设计了如图所示的电路，模拟检验飞船舱体的气密性。若密闭容器不漏气，则密闭容器与真空室中的气压不发生变化；若密闭容器漏气，则密闭容器中的气压减小，真空室中的气压增大。密闭容器中的正常环境气压为1.0×105Pa，电源电压U＝12V，定值电阻R0＝18Ω；R1和R2是两个相同的压敏电阻，其阻值随环境气压的变化如表中所示。
环境气压/（×105Pa） 0 0.2 0.4 0.6 0.8 1.0
压敏电阻阻值/Ω 36 22 12 6 3 2
按要求回答下列问题：
（1）当开关S接a时，若电压表的示数为10.8V，请通过计算判断密闭容器是否漏气；
（2）若密闭容器漏气，开关S接b时，电流表的示数为0.3A，求此时真空室中的环境气压。
【答案】解：（1）由电路图可知，当开关S接a时，定值电阻R0与压敏电阻R2串联，电流表测量电路中的电流，电压表测量定值电阻R0两端的电压。
此时电路中的电流为：I＝I0＝＝＝0.6A，
电路中的总电阻为：R＝＝＝20Ω，
则压敏电阻R2此时的阻值为：R2＝R﹣R0＝20Ω﹣18Ω＝2Ω，
由表中数据可知，此时密闭容器中的环境气压为1.0×105Pa，等于密闭容器中的正常环境气压，故密闭容器不漏气；
（2）由电路图可知，当开关S接b时，定值电阻R0与压敏电阻R1串联，电流表测量电路中的电流，电压表测量定值电阻R0两端的电压。
此时电路中的总电阻为：R′＝＝＝40Ω，
则压敏电阻R1此时的阻值为：R1＝R′﹣R0＝40Ω﹣18Ω＝22Ω，
由表中数据可知，此时真空室中的环境气压为0.2×105Pa。
答：（1）密闭容器不漏气；（2）真空室中的环境气压为0.2×105Pa。
22.（2022牡丹江）如图所示，一款可设定温度的电热水杯，能将杯中水加热到需要的温度，其铭牌如下表所示。电热水杯在额定电压下工作，将0.3L的水从25℃加热到55℃，用时2min20s。求：
产品名称 电热水杯
额定电压 220V
额定功率 300W
额定容量 0.3L
（1）水吸收的热量是多少？
（2）电热水杯消耗的电能是多少？
（3）电热水杯的热效率是多少？
【答案】（1）；（2）；（3）
23.（2022丽水）空气炸锅是种新型家电，如图甲是某型号空气炸锅；其内部电路可简化为图乙，部分参数和食品加热时间如表所示，其工作原理是通过发热管迅速加热锅内空气，利用大功率风扇形成循环的热流，使盛放篮内的食品均匀受热，不放油也能达到类似煎炸的效果。
部分参数
风扇额定功率/W 80
发热管额定功率/W 1320
额定电压/V 220
食品加热时间
薯条/分 12-15
鸡翅/分 18-20
（1）正常工作时，求通过发热管的电流；______
（2）某次用该空气炸锅炸一锅薯条耗时15分钟，求所消耗的电能；______
（3）根据空气炸锅的工作原理，发热管风扇、盛放篮三者的位置从上到下依次是______。
【答案】 ①. 6A ②. 1.26×106J ③. 风扇、发热管、盛放篮
24.（2022武威）厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：
额定电压/V 220
额定功率/W 高温1100
中温880
低温
（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 ___________档（选填“高温”、“中温”或“低温”）；
（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；（ ）
（3）该蛋糕机正常工作时R2的电阻值；（ ）
（4）该蛋糕机低温挡的额定功率。（ ）
【答案】 ①. 低温 ②. 660000J ③. 22Ω ④. 176W
25.（2022四川眉山）为加快构建清洁低碳安全高效新能源体系，国务院办公厅于2022年5月30日转发了国家发改委能源局《关于促进新时代新能源高质量发展的实施方案》，将大力推动开发新能源，引导全社会消费绿色电力。下表是我国自主研发的某新能源电动车的部分参数：
充电电压U 380V
充电电流I 100A
支付方式 刷卡支付、APP扫二维码（小程序）
安装方式 壁挂式、立柱式
电车将电能转换为机械能的效率 60%～75%
在该新能源电动车正常充电10min后，求：
（1）电动车获得的电能；
（2）若获得的电能由完全燃烧热值为的燃油来提供，需要该燃油的质量；
（3）若该电动车在水平公路上匀速行驶受到的阻力为500N，电动车将电能转换为机械能的效率为60%，该车能行驶的路程。
【答案】（1）；（2）0.57kg；（3）
26.(2022宿迁)寒假某物理实践小组的同学到养老院看望老人时，了解到由于气温低老人坐在马桶上时感觉不太舒适，实践小组的同学返回后在学校和家长的支持下便利用所学的知识设计了一款适宜老人使用的简易马桶圈加热器，计划通过“众筹”项目向厂家定制生产，其电路如图所示，定值电阻R1和R2表示电热丝，R2的阻值为3300Ω，有高温档和低温档两种加热功能，低温档功率为11W，当它接入电压为220V的家庭电路正常工作时：
（1）S1接a、b哪个端点时为低温档？低温档加热时的电流？
（2）求R1的阻值及加热器高温档时的功率；
（3）高温档工作10min，最多可使马桶圈温度升高多少℃？[设电热丝放出热量70%被马桶圈吸收，马桶圈的质量为1kg，马桶圈材料的比热容为0.44×103J/(kg·℃)]
【答案】（1）a ，0.05A；（2）44W；（3）42℃
27.（2022湖北宜昌）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。已知电饭锅的额定电压为220V，电路如图丙所示，S2为温控开关，盛有米和水的锅放在发热盘R1上，限流电阻R2的发热不能被利用。某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。
电压/V 电流/A 消耗电能/度
煮饭 198 3.6 0.297
保温 198 0.3
（1）电阻R1的阻值及煮饭时间是多少？
（2）电阻R2的阻值及保温时发热盘的功率是多少？
（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。你是否赞同他的说法？说明你的理由。
【答案】（1）55Ω，1500s；（2）605Ω，4.95W；（3）不赞同，因为煮熟同一锅饭需要的能量是一定的，不会省电。
28.（2022海南）小明是家务小能手，经常用挂烫机尉烫衣服。挂烫机是通过电热丝加热水箱中的水，产生水蒸气来熨烫衣服。它的正常工作电压为220V，水箱最多装水0.2kg，加热功率有大、小两个档位，其工作原理图如图甲所示。其中电热丝，。
（1）熔断器在电路中起到______作用。
（2）若将水箱中0.2kg的水从20℃加热到100℃，水吸收多少热量？（ ）
（3）挂烫机在大档位工作时的额定功率是多大？（ ）
（4）小明是一个爱思考的孩子，他把电路原理图改为乙图，也设有两个档位。已知熔断器允许通过的最大电流为8A，请判断乙图电路是否合理，通过计算说明原因。（ ）
【答案】 ①. 保护电路 ②. ③. 1210W ④. 不合理，原因：方法一：电路允许最大总功率为
R1和R2并联时，电路总功率最大
所以不合理。
方法二：R1和R2并联时，R1的电流为
R1电流为
电路总电流最大为
所以不合理。
29.（2022张家界）如图甲是某自动控温电热水器的电路图，其中控制电路电压恒为6V，R1为热敏电阻，置于水箱中产生的热量对水箱中水温的影响忽略不计，R1阻值随温度变化的关系如图乙所示，R2为可调电阻，用来设定电热水器的水温。R3、R4为纯电热丝，均置于水箱中，R3=22Ω；电磁铁线圈电阻忽略不计，当电磁铁电流达到0.2A时，继电器衔铁被吸下来。（工作过程中，电源电压均保持不变），请完成下列问题：
（1）图甲中电磁铁的上端为 ___________（选填“N极”或“S极”）；
（2）加热时电热丝R3的功率为___________；
（3）如果电热水器储有60kg的水，电路处于加热状态，正常工作1小时，产生的热量80%被水吸收，则水温升高了___________℃；[c水=4.2×103J/（kg ℃），结果保留1位小数]
（4）如果将电热水器水温设为60℃，R2的阻值应该调至___________Ω。
【答案】 ① S极 ②. 2200W ③. 25.1 ④. 20

展开更多......

收起↑
