资源简介

(共27张PPT)
2.2算法
的控制结构
目录
CONTENTS
1
顺序结构
2
分支结构
3
循环结构

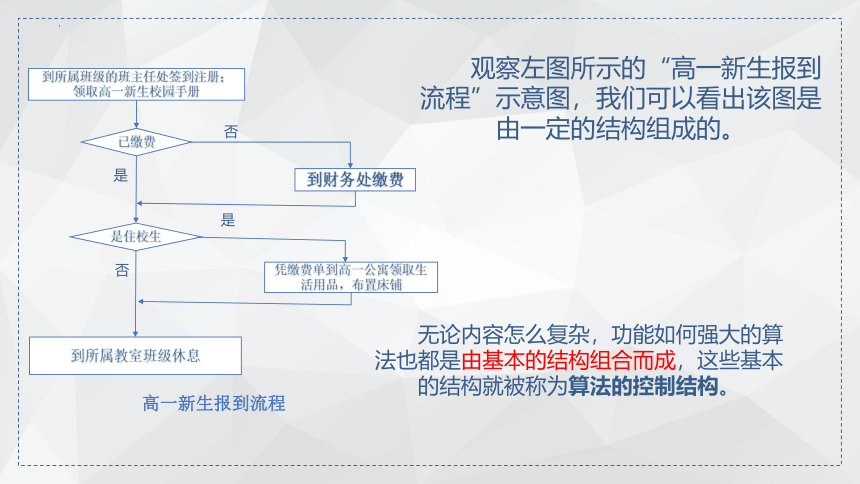

观察左图所示的“高一新生报到流程”示意图，我们可以看出该图是由一定的结构组成的。
到所属班级的班主任处签到注册；
领取高一新生校园手册
已缴费
是住校生
到所属教室班级休息
到财务处缴费
凭缴费单到高一公寓领取生活用品，布置床铺
否
否
是
是
高一新生报到流程
无论内容怎么复杂，功能如何强大的算法也都是由基本的结构组合而成，这些基本的结构就被称为算法的控制结构。
01
PART ONE
顺序结构

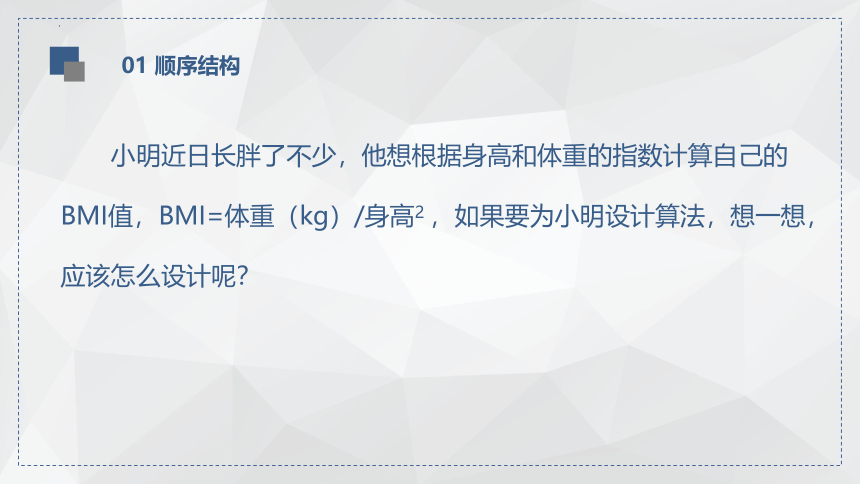

小明近日长胖了不少，他想根据身高和体重的指数计算自己的BMI值，BMI=体重（kg）/身高2 ，如果要为小明设计算法，想一想，应该怎么设计呢？
01 顺序结构

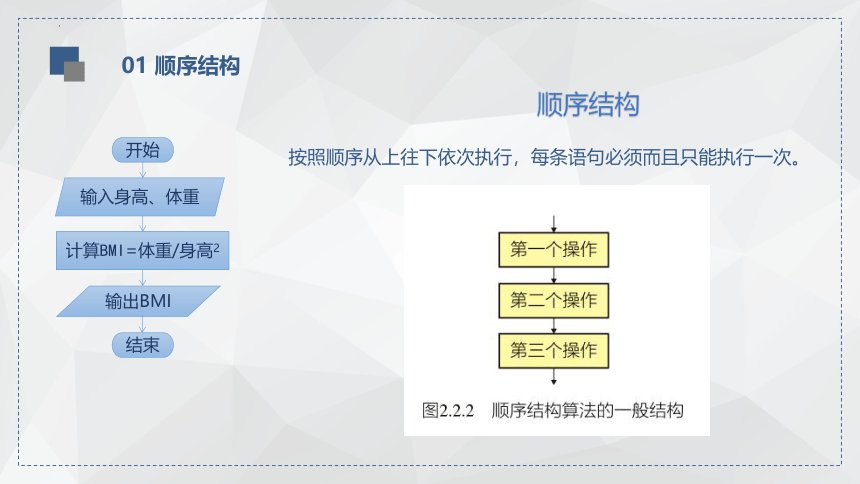

顺序结构
按照顺序从上往下依次执行，每条语句必须而且只能执行一次。
01 顺序结构
开始
结束
输入身高、体重
计算BMI=体重/身高2
输出BMI
01 顺序结构

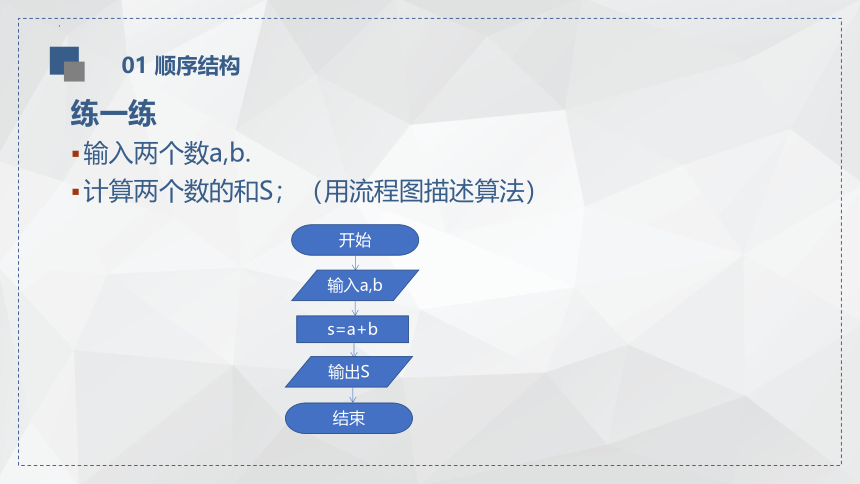

练一练
输入两个数a,b.
计算两个数的和S；（用流程图描述算法）
开始
输入a,b
s=a+b
输出S
结束
02
PART TWO
分支结构

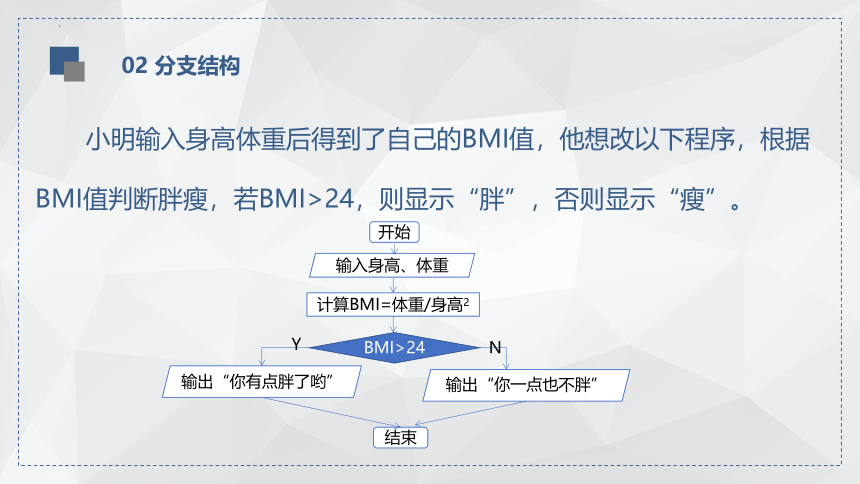

小明输入身高体重后得到了自己的BMI值，他想改以下程序，根据BMI值判断胖瘦，若BMI>24，则显示“胖”，否则显示“瘦”。
02 分支结构
开始
结束
输入身高、体重
计算BMI=体重/身高2
输出“你有点胖了哟”
BMI>24
输出“你一点也不胖”
Y
N
分支结构
又称选择结构。执行过程根据条件判断选择不同分支执行：条件为真时执行处理步骤S1，否则执行处理步骤Step2。选择模式对条件是否成立只判断1次。
02 分支结构
03
PART TWO
循环结构
小明判断了自己的BMI值后，他的朋友们也想判断，但是他发现这个程序每次只能判断一个人的，每次要重新启动程序后，才能判断下一个人，他想改一下程序，让这个程序每次运行最多能判断100个人。程序可以怎么改呢？
03 循环结构
03 循环结构
开始
结束
输入身高、体重
计算BMI=体重/身高2
输出“你有点胖了哟”
BMI>24
输出“你一点也不胖”
Y
N
N
n=1
Y
n=n+1
n<=100
初始化次数n为1
循环次数最多100次
每执行一次，循环次数+1
03 循环结构
循环结构
循环结构是一种重复某一部分操作的结构。即在条件控制下，某些操作步骤需要重复执行（循环），在不满足重复处理条件时，循环结束。
03 循环结构
问题： 设计一算法，求和:1+2+3+…+100
算法：
第一步：从1开始将自然数1、2、 3、…、100逐个相加，和用变量S表示;
第二步：输出累加结果。
思考：1、上边的式子有怎样的规律呢？
2、怎么用流程图表示呢？
i = i + 1
S=S + i
S=S + i
S=0
第一次循环：S=0+ 1 → S=S+ 1
第二次循环：S=0+1 + 2 → S=S+ 2
第三次循环：S=0+1 + 2 +3 → S=S+ 2
…
第一百次循环：S=0+1 + 2 +3+…99+100 → S= S + 100
03 循环结构
开始
i=1
s=0
i=i+1
s=s+i
i<=100
输出s
结束
否
是
问题： 设计一算法，求和:1+2+3+…+100
拓展
程序设计中的“累加器”
“累加器”指的是算法执行过程中对同类事物或数据进行统计计算的实现技术。上述算法中的“s=s+i”就起到了累加的作用。
03 循环结构
开始
i=0或i=2
s=0
i=i+2
s=s+i
i<=100
输出s
结束
否
是
问题： 设计一算法，求1-100所有偶数的和
三种基本结构流程图
条件？
A
B
否
是
3.循环结构
2.分支结构
1.顺序结构
练一练
1.“若是本店会员，所有商品打85折，否则无折扣”，用算法描述这一问题，合适的算法结构是(　　)
A．选择结构 B．循环结构
C．顺序结构 D．树形结构
Ａ
练一练
2.某算法的部分流程图如下图所示。执行这部分流程后，“x←x-2”被执行的次数为(　　)
A．0 B．1
C．2 D．3
C
【解析】执行两次后，x值为－1，循环结束。
练一练
任意输入三个数，输出其中最小数（用流程图描述算法）。 课本58页 第1题
自然语言描述：
1.输入3个数a，b，c；
2.比较a和b；
3.若a>b，则执行第4步，否则转向第5步
4.若b>c，则输出c；否则输出b。
5.若a>c，则输出c；否则输出a。
练一练
任意输入三个数，输出其中最小数（用流程图描述算法）。 课本58页 第1题
方法1：
练一练
任意输入三个数，输出其中最小数（用流程图描述算法）。 课本58页 第1题
方法2：
练一练
任意输入三个数，按从小到大的顺序依次输出这三个数（用流程图描述算法）。 课本 P58 第2题
自然语言描述：
第一步；输入3个数a，b，c。
第二步：将a与b比较，并把大者赋给b，小者赋给a。
第三步：将a与c比较，并把大者赋给c，小者赋给a，此时a已是三者中最小的。
第四步：将b与c比较，并把大者赋给c，小者赋给b，此时a，b，c已按从小到大的顺序排列好。
第五步：按顺序输出a，b，c。
完整流程图：
放大后流程图1：
放大后流程图2：
a
a
b>c
b>c
t
练一练
完成书上53页的题
演示完毕，谢谢观看！
2.2算法
的控制结构
