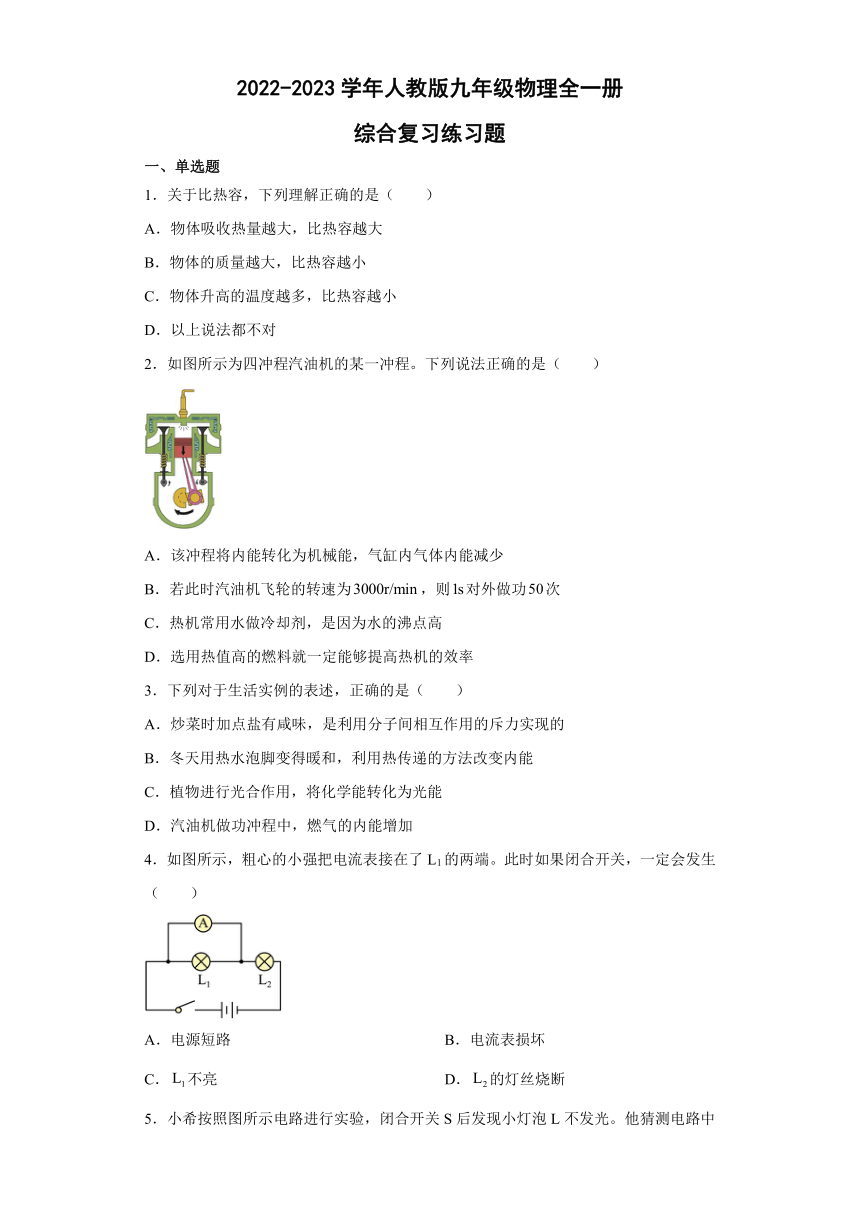

2022-2023学年人教版九年级物理全一册
综合复习练习题
一、单选题
1．关于比热容，下列理解正确的是（　　）
A．物体吸收热量越大，比热容越大
B．物体的质量越大，比热容越小
C．物体升高的温度越多，比热容越小
D．以上说法都不对
2．如图所示为四冲程汽油机的某一冲程。下列说法正确的是（　　）
A．该冲程将内能转化为机械能，气缸内气体内能减少
B．若此时汽油机飞轮的转速为，则对外做功次
C．热机常用水做冷却剂，是因为水的沸点高
D．选用热值高的燃料就一定能够提高热机的效率
3．下列对于生活实例的表述，正确的是（　　）
A．炒菜时加点盐有咸味，是利用分子间相互作用的斥力实现的
B．冬天用热水泡脚变得暖和，利用热传递的方法改变内能
C．植物进行光合作用，将化学能转化为光能
D．汽油机做功冲程中，燃气的内能增加
4．如图所示，粗心的小强把电流表接在了L1的两端。此时如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏
C．不亮 D．的灯丝烧断

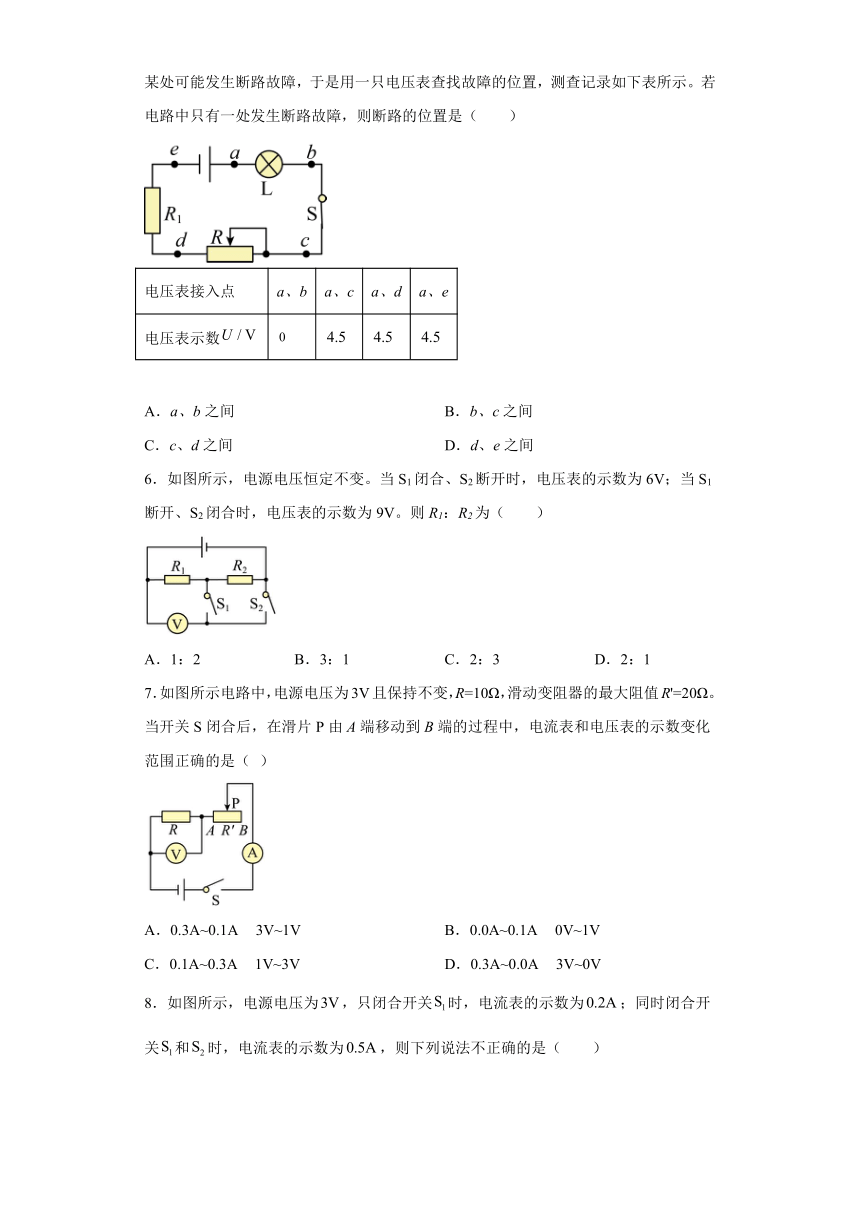

5．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（　　）
电压表接入点 a、b a、c a、d a、e
电压表示数
A．a、b之间 B．b、c之间
C．c、d之间 D．d、e之间
6．如图所示，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为6V；当S1断开、S2闭合时，电压表的示数为9V。则R1：R2为（　　）
A．1：2 B．3：1 C．2：3 D．2：1
7．如图所示电路中，电源电压为3V且保持不变，R=10Ω，滑动变阻器的最大阻值R'=20Ω。当开关S闭合后，在滑片P由A端移动到B端的过程中，电流表和电压表的示数变化范围正确的是（ ）
A．0.3A~0.1A 3V~1V B．0.0A~0.1A 0V~1V
C．0.1A~0.3A 1V~3V D．0.3A~0.0A 3V~0V

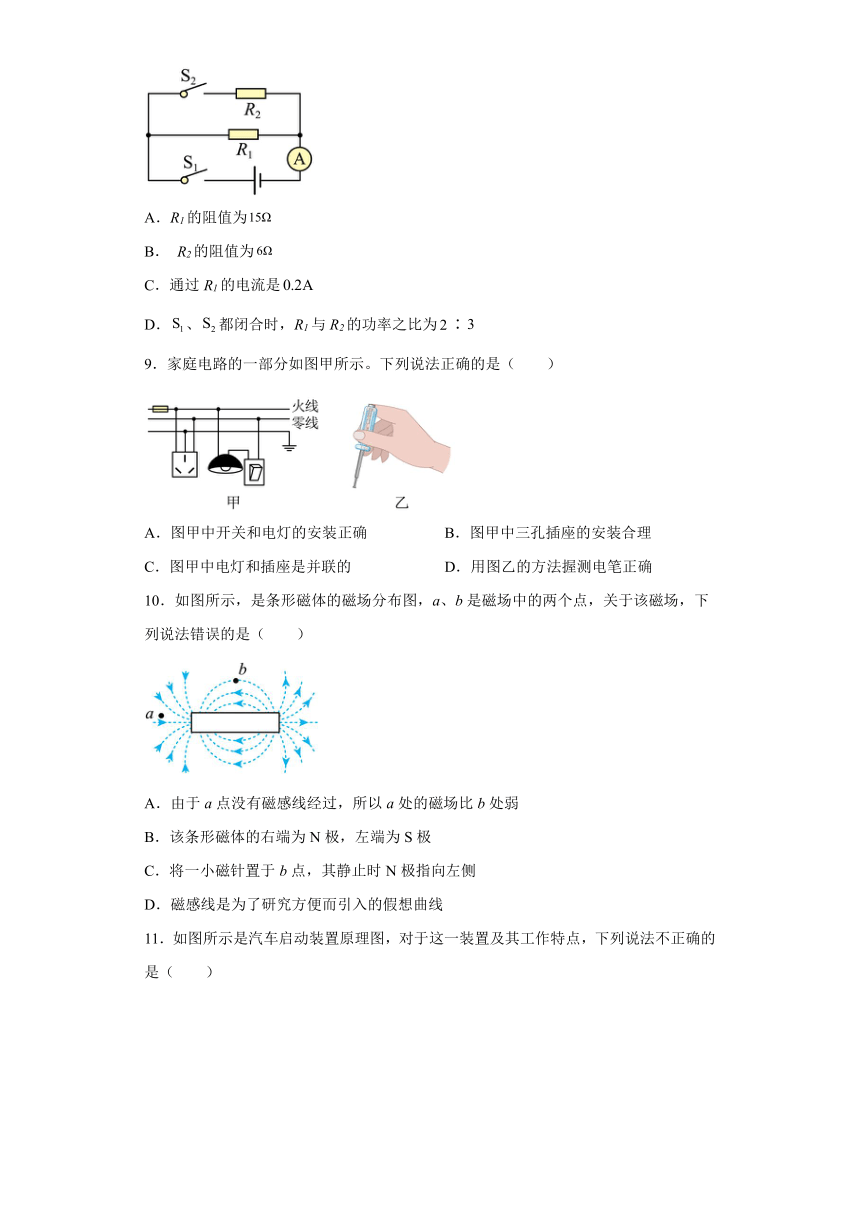

8．如图所示，电源电压为，只闭合开关时，电流表的示数为；同时闭合开关和时，电流表的示数为，则下列说法不正确的是（　　）
A．R1的阻值为
B． R2的阻值为
C．通过R1的电流是
D．、都闭合时，R1与R2的功率之比为∶
9．家庭电路的一部分如图甲所示。下列说法正确的是（　　）
A．图甲中开关和电灯的安装正确 B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的 D．用图乙的方法握测电笔正确
10．如图所示，是条形磁体的磁场分布图，a、b是磁场中的两个点，关于该磁场，下列说法错误的是（　　）
A．由于a点没有磁感线经过，所以a处的磁场比b处弱
B．该条形磁体的右端为N极，左端为S极
C．将一小磁针置于b点，其静止时N极指向左侧
D．磁感线是为了研究方便而引入的假想曲线

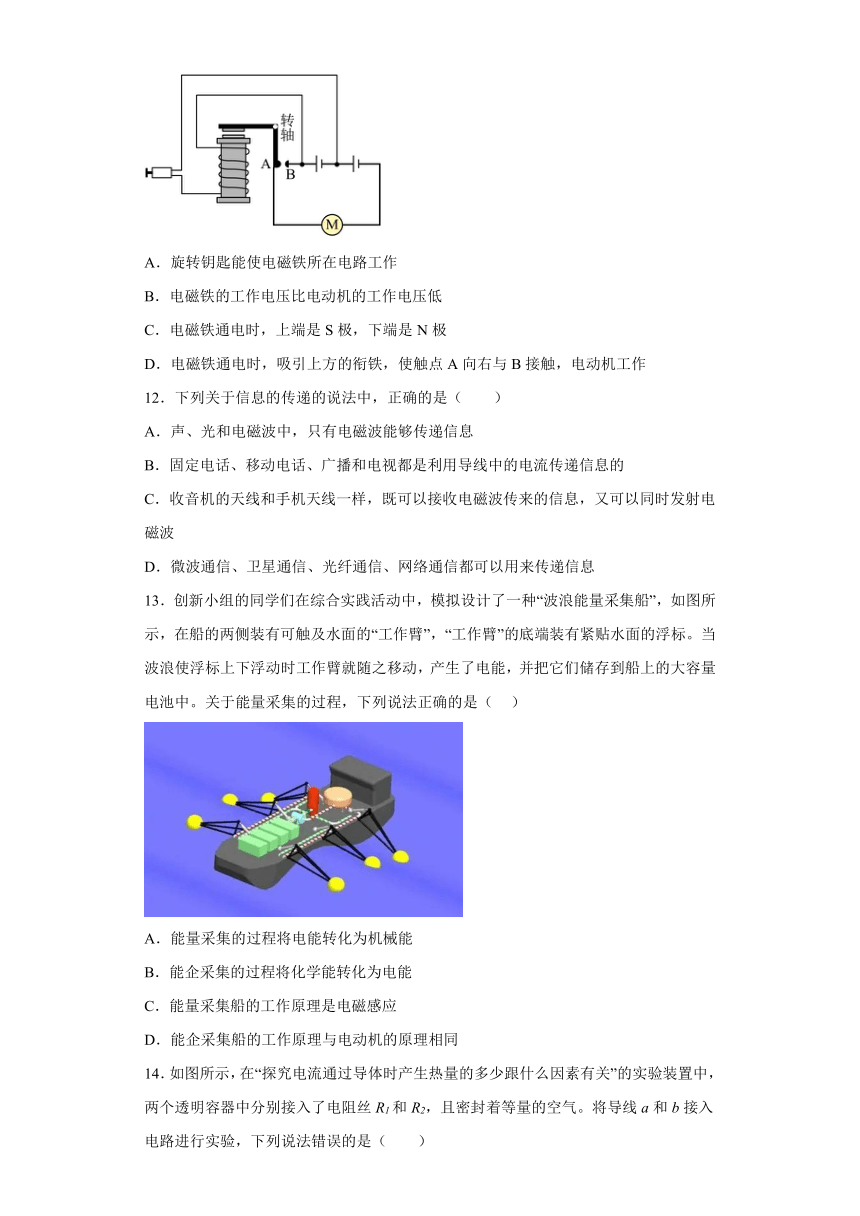

11．如图所示是汽车启动装置原理图，对于这一装置及其工作特点，下列说法不正确的是（　　）
A．旋转钥匙能使电磁铁所在电路工作
B．电磁铁的工作电压比电动机的工作电压低
C．电磁铁通电时，上端是S极，下端是N极
D．电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触，电动机工作
12．下列关于信息的传递的说法中，正确的是（　　）
A．声、光和电磁波中，只有电磁波能够传递信息
B．固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的
C．收音机的天线和手机天线一样，既可以接收电磁波传来的信息，又可以同时发射电磁波
D．微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息
13．创新小组的同学们在综合实践活动中，模拟设计了一种“波浪能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有紧贴水面的浮标。当波浪使浮标上下浮动时工作臂就随之移动，产生了电能，并把它们储存到船上的大容量电池中。关于能量采集的过程，下列说法正确的是（ ）
A．能量采集的过程将电能转化为机械能
B．能企采集的过程将化学能转化为电能
C．能量采集船的工作原理是电磁感应
D．能企采集船的工作原理与电动机的原理相同

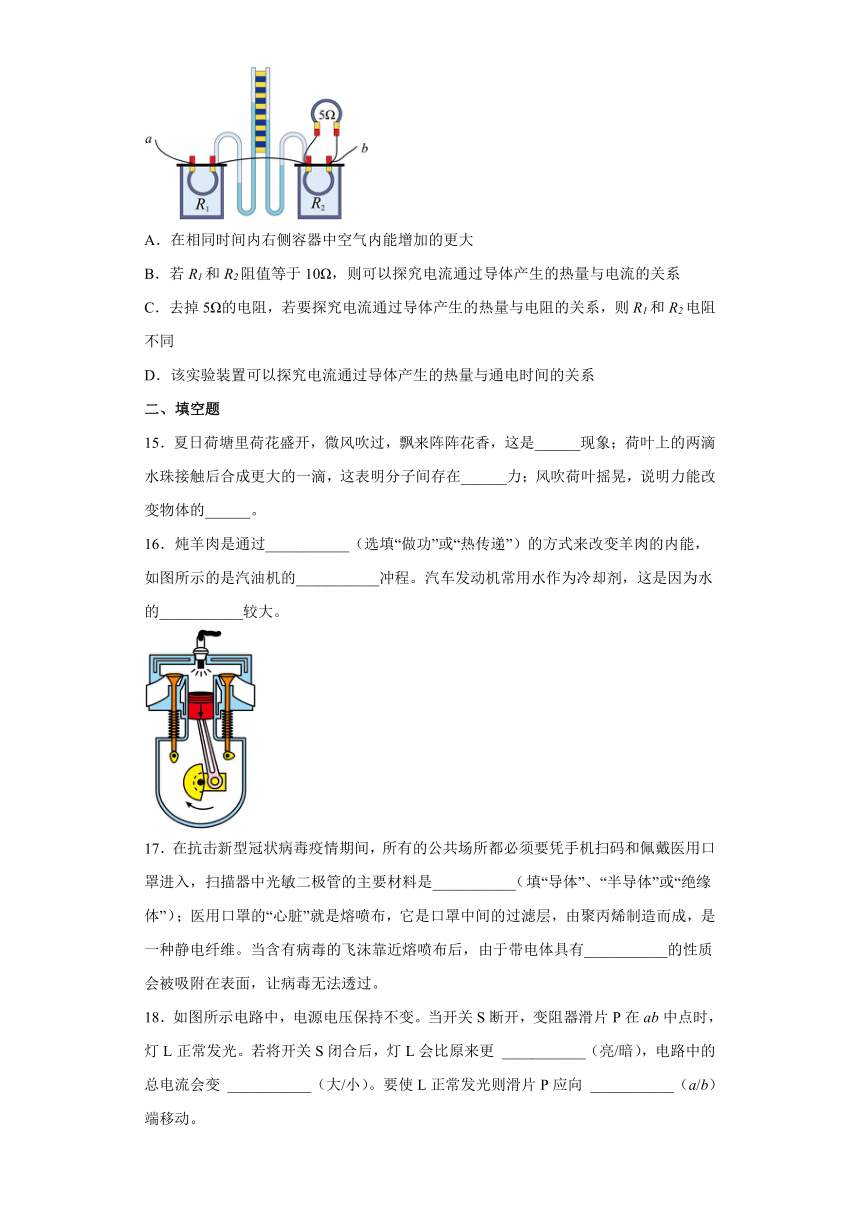

14．如图所示，在“探究电流通过导体时产生热量的多少跟什么因素有关”的实验装置中，两个透明容器中分别接入了电阻丝R1和R2，且密封着等量的空气。将导线a和b接入电路进行实验，下列说法错误的是（　　）
A．在相同时间内右侧容器中空气内能增加的更大
B．若R1和R2阻值等于10Ω，则可以探究电流通过导体产生的热量与电流的关系
C．去掉5Ω的电阻，若要探究电流通过导体产生的热量与电阻的关系，则R1和R2电阻不同
D．该实验装置可以探究电流通过导体产生的热量与通电时间的关系
二、填空题
15．夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，这是______现象；荷叶上的两滴水珠接触后合成更大的一滴，这表明分子间存在______力；风吹荷叶摇晃，说明力能改变物体的______。
16．炖羊肉是通过___________（选填“做功”或“热传递”）的方式来改变羊肉的内能，如图所示的是汽油机的___________冲程。汽车发动机常用水作为冷却剂，这是因为水的___________较大。
17．在抗击新型冠状病毒疫情期间，所有的公共场所都必须要凭手机扫码和佩戴医用口罩进入，扫描器中光敏二极管的主要材料是___________填“导体”、“半导体”或“绝缘体”；医用口罩的“心脏”就是熔喷布，它是口罩中间的过滤层，由聚丙烯制造而成，是一种静电纤维。当含有病毒的飞沫靠近熔喷布后，由于带电体具有___________的性质会被吸附在表面，让病毒无法透过。
18．如图所示电路中，电源电压保持不变。当开关S断开，变阻器滑片P在ab中点时，灯L正常发光。若将开关S闭合后，灯L会比原来更 ___________（亮/暗），电路中的总电流会变 ___________（大/小）。要使L正常发光则滑片P应向 ___________（a/b）端移动。
19．如图所示是威威家的电能表，由表盘信息可知，他家同时使用的用电器总功率不能超______W。其中10（20）A的10A表示的是______。威威家有一台烤面包机，铭牌上标有“220V 900W”字样，某次烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作了______min。
20．家庭电路中，电视机和电灯是___________（选填“串联”或“并联”）的，家庭电路中电流过大的原因有短路和___________。如图所示的家庭电路中，当闭合开关时，发现电灯不亮，若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管___________（选填“会”或“不会”）发光。
21．如图所示电路，开关S断开时，电磁铁_____（选填“有”或者“没有”）磁性；闭合开关S后，滑动变阻器的滑片P向右移动，电磁铁的磁性将_____（选填“增强”“减弱”或“不变”）。
三、实验题
22．在“测量小灯泡正常发光时的电阻”实验中，已知小灯泡的额定电压为2.5V。
（1）如图甲所示，闭合开关前，滑动变阻器的滑片P应位于___________（选填“A”或“B”）端；
（2）闭合开关，移动滑片P到某一位置，电压表示数如图乙所示，读数为___________V。为使小灯泡正常发光，应将滑片P向___________（选填“A”或“B”）端移到合适位置，读出电压表、电流表的示数，计算出小灯泡正常发光时的电阻；
（3）小明想在保持原有电路元件情况下，再增加了一个阻值为10Ω的定值电阻R0和一个单刀双掷开关，只利用一只电表，通过简单操作来测量小灯泡正常发光时的电阻。图丙、丁是他设计的两种不同方案的电路图。则以下判断正确的是___________。（选填正确选项前的字母）
A．两种方案都可以
B．两种方案都不可以
C．丙方案可以，丁方案不可以
D．丙方案不可以，丁方案可以
23．在测量小灯泡电功率的实验中，提供的器材有：3V的电源、标有“2.5V”的小灯泡、滑动变阻器R、电流表、电压表、开关及导线若干。
（1）小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法_____；
（2）小明改正错误后，闭合开关，发现电流表无示数，电压表示数接近电源电压，故障的原因可能是______；
（3）排除故障后，实验中，当电压表示数为2V，为了测出小灯泡的额定功率，他应该把滑片P向______（选填“A”或“B”）移动；
（4）小华进行多次实验，得到小灯泡两端的电压与电流的关系图像如图乙实线所示，则根据图像可知，滑动变阻器两端电压与通过它的电流关系U～I图像应为图乙中的虚线______（选填“①”、“②”或“③”），小灯泡的额定功率为______W，可确定实验中所使用的滑动变阻器的最大阻值不小于______Ω；
（5）小明为了测出小灯泡的额定功率，他利用如图丁所示的电阻箱和滑动变阻器设计测量电路，但在实际操作时将开关S2拨到位置1时，无法调到额定电压，从而无法测出额定功率，其原因是______。
四、计算题
24．如图甲所示为汽车超载自动报警电路原理图，它由电磁继电器、压力传感器、可变电阻R等元件组成。输出电压U与压力传感器所受压力的关系图像如图乙所示，当通过电磁继电器线圈中的电流大于或等于0.02A时，衔铁被吸合，指示灯L2亮，说明车辆已经超过已知压力传感器的输出电压U即为电磁继电器控制电路的电源电压，线圈电阻为20Ω。当质量等于20t的车辆通过某水平桥面时，该装置刚好报警。求解下列问题：（g取10N/kg）
（1）此时压力传感器的输出电压是多少？
（2）此时可变电阻R连入电路的阻值是多少？
25．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）．
额定电压 220V
频率 50Hz
额定功率 加热 880W
保温 44W
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
参考答案
1．D
2．A
3．B
4．C
5．B
6．D
7．A
8．B
9．C
10．A
11．C
12．D
13．C
14．A
15． 扩散 引 运动状态
16． 热传递 做功 比热容
17． 半导体 吸引轻小物体
18． 暗 大 a
19． 4400 电能表的标定电流为10A 5
20． 并联 用电器总功率过大 会
21． 没有 减弱
22． B 1.4 A C
23． 小灯泡断路 B ③ 0.75 25 滑动变阻器的最大电阻太小
24．解：（1）当车的质量为20t时，车的重力
G＝mg＝20×103kg×10N/kg＝2×105N
车辆通过某水平桥面，所以车对压力传感器压力等于车的重力，由图乙知道，压力传感器的输出电压1.0V。
（2）根据题意知道，当通过电磁继电器线圈中的电流大于或等于0.02A时，衔铁被吸合，指示灯L2亮报警，由图甲知，可变电阻R与线圈串联在电路中，该装置刚好报警，即通过电磁继电器线圈电流为0.02A，根据串联电路特点和欧姆定律知道
即
解得
R=30Ω
答：（1）此时压力传感器的输出电压是1V；
（2）此时可变电阻R连入电路的阻值是30Ω。
25．（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，由P＝UI可得总电流：I＝＝4A；（2）当S、S0闭合时，R1和R2并联，当S闭合、S0断开时，电路中只有R2，因并联电路总电阻小于支路电阻，因此当S闭合、S0断开时，电路总电阻较大；由P＝可知，此时电功率较小，为保温档；P保温＝44W，由P＝可得：R2＝＝1100Ω；（3）3000r/kW h表示电饭锅每消耗1kW h的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能：W＝kW h＝kW h，电饭锅此时的实际加热功率：P实＝＝0.8kW＝800W．
