螺旋测微器（千分尺）

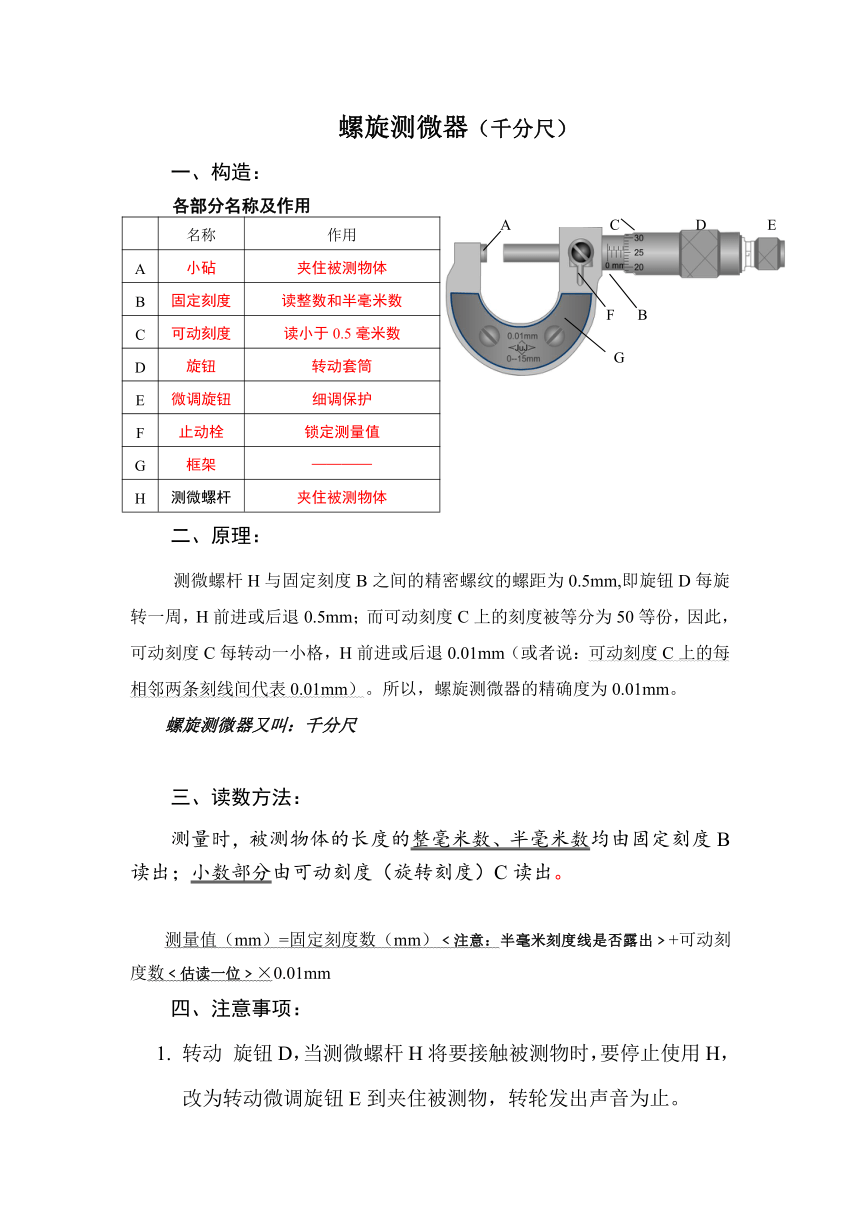

一、构造：
各部分名称及作用
名称
作用
A
小砧
夹住被测物体
B
固定刻度
读整数和半毫米数
C
可动刻度
读小于0.5毫米数
D
旋钮
转动套筒
E
微调旋钮
细调保护
F
止动栓
锁定测量值
G
框架
————
H
测微螺杆
夹住被测物体
二、原理：
测微螺杆H与固定刻度B之间的精密螺纹的螺距为0.5mm,即旋钮D每旋转一周，H前进或后退0.5mm；而可动刻度C上的刻度被等分为50等份，因此，可动刻度C每转动一小格，H前进或后退0.01mm（或者说：可动刻度C上的每相邻两条刻线间代表0.01mm）。所以，螺旋测微器的精确度为0.01mm。
螺旋测微器又叫：千分尺
三、读数方法：
测量时，被测物体的长度的整毫米数、半毫米数均由固定刻度B读出；小数部分由可动刻度（旋转刻度）C读出。
测量值（mm）=固定刻度数（mm）﹤注意：半毫米刻度线是否露出﹥+可动刻度数﹤估读一位﹥×0.01mm
四、注意事项：
转动 旋钮D，当测微螺杆H将要接触被测物时，要停止使用H，改为转动微调旋钮E到夹住被测物，转轮发出声音为止。
转动不可过快，否则由于惯性会使接触压力过大使测杆上的精密螺纹变形，损伤量具；
被测物表面应光洁，
不允许把测微螺杆H固定后而将被测物强行卡入或取出，
螺旋测微器应估读一位，读数时均以mm作单位读数。以mm作单位读取的数，小数点后面必须有三位数值！
特别要注意半毫米刻度线。
五、读数练习：
1、实验中用螺旋测微器测得金属丝的直径如图实－8－14所示，其示
数为d＝________.
2、
3、下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：
mm、 mm、 mm。
参考答案： 1、读数为0.384 mm～0.386 mm
2、 2.000mm 2.034mm 2.085mm
2.510mm 2.500mm
2.891mm 1.461mm
10.882mm 4.790mm
3、. 3.550、 1.130、 5.699或5.700
