中小学教育资源及组卷应用平台

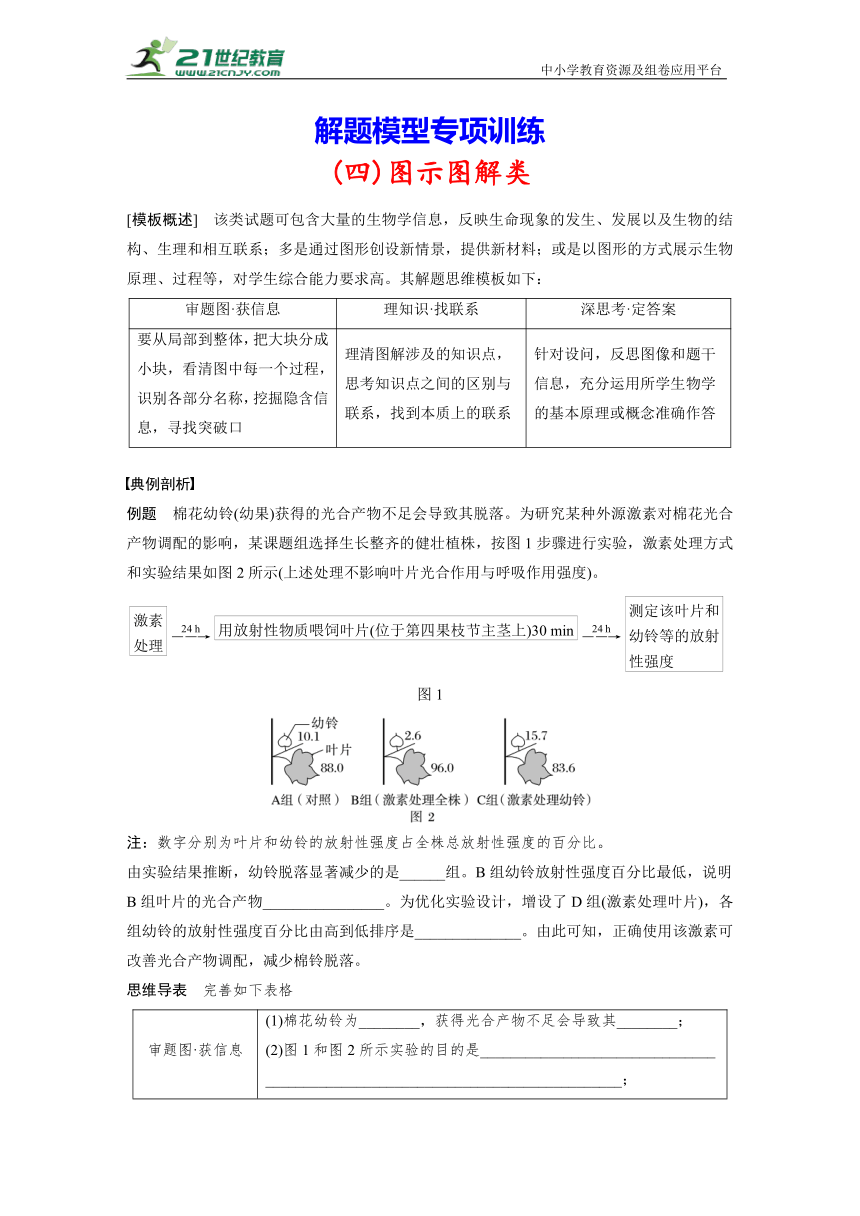

解题模型专项训练
(四)图示图解类
[模板概述]　该类试题可包含大量的生物学信息，反映生命现象的发生、发展以及生物的结构、生理和相互联系；多是通过图形创设新情景，提供新材料；或是以图形的方式展示生物原理、过程等，对学生综合能力要求高。其解题思维模板如下：
审题图·获信息 理知识·找联系 深思考·定答案
要从局部到整体，把大块分成小块，看清图中每一个过程，识别各部分名称，挖掘隐含信息，寻找突破口 理清图解涉及的知识点，思考知识点之间的区别与联系，找到本质上的联系 针对设问，反思图像和题干信息，充分运用所学生物学的基本原理或概念准确作答
典例剖析
例题　棉花幼铃(幼果)获得的光合产物不足会导致其脱落。为研究某种外源激素对棉花光合产物调配的影响，某课题组选择生长整齐的健壮植株，按图1步骤进行实验，激素处理方式和实验结果如图2所示(上述处理不影响叶片光合作用与呼吸作用强度)。
图1
注：数字分别为叶片和幼铃的放射性强度占全株总放射性强度的百分比。
由实验结果推断，幼铃脱落显著减少的是______组。B组幼铃放射性强度百分比最低，说明B组叶片的光合产物________________。为优化实验设计，增设了D组(激素处理叶片)，各组幼铃的放射性强度百分比由高到低排序是______________。由此可知，正确使用该激素可改善光合产物调配，减少棉铃脱落。
思维导表　完善如下表格

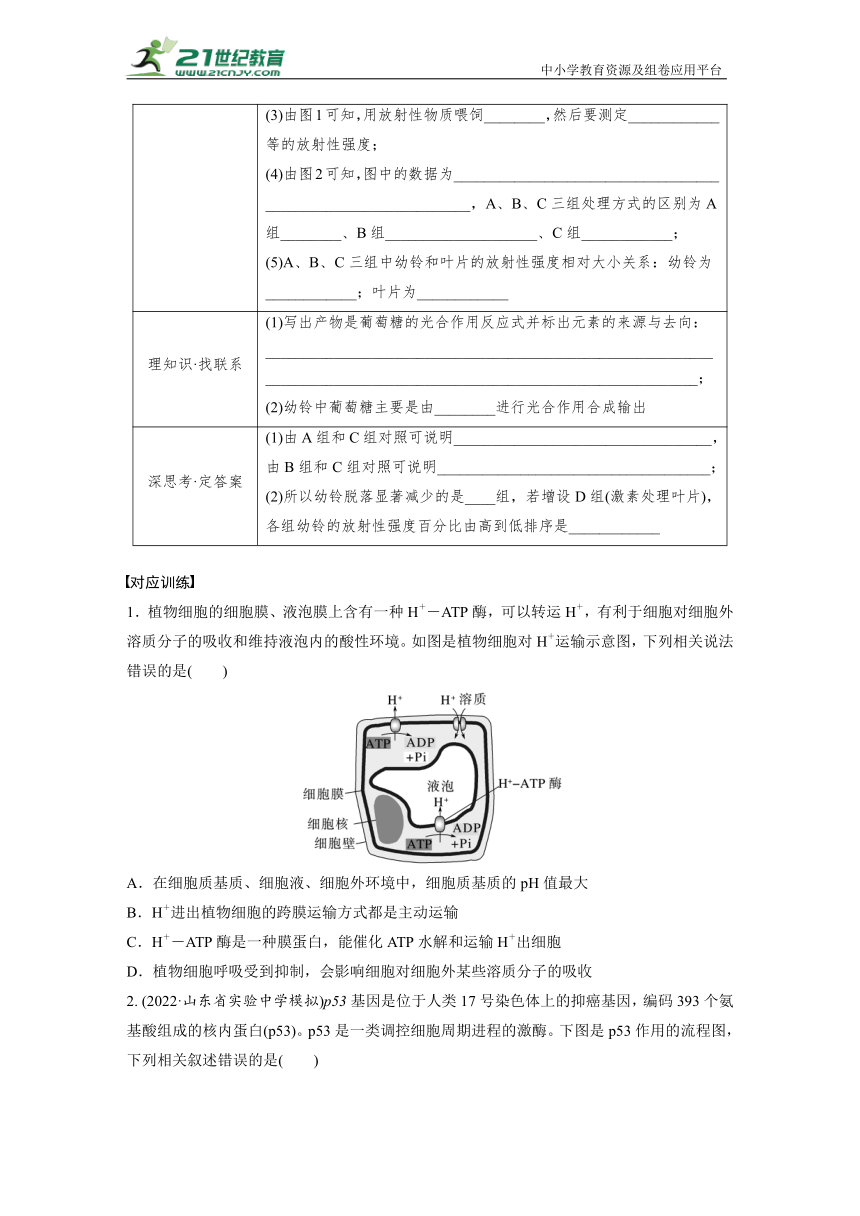

审题图·获信息 (1)棉花幼铃为________，获得光合产物不足会导致其________； (2)图1和图2所示实验的目的是_______________________________ _______________________________________________； (3)由图1可知，用放射性物质喂饲________，然后要测定____________等的放射性强度； (4)由图2可知，图中的数据为___________________________________ ___________________________，A、B、C三组处理方式的区别为A组________、B组____________________、C组____________； (5)A、B、C三组中幼铃和叶片的放射性强度相对大小关系：幼铃为____________；叶片为____________
理知识·找联系 (1)写出产物是葡萄糖的光合作用反应式并标出元素的来源与去向：____________________________________________________________________________________________________________________； (2)幼铃中葡萄糖主要是由________进行光合作用合成输出
深思考·定答案 (1)由A组和C组对照可说明__________________________________，由B组和C组对照可说明____________________________________； (2)所以幼铃脱落显著减少的是____组，若增设D组(激素处理叶片)，各组幼铃的放射性强度百分比由高到低排序是____________
　　　　　　　　　　　　　　　　　　　
对应训练
1．植物细胞的细胞膜、液泡膜上含有一种H＋－ATP酶，可以转运H＋，有利于细胞对细胞外溶质分子的吸收和维持液泡内的酸性环境。如图是植物细胞对H＋运输示意图，下列相关说法错误的是(　　)
A．在细胞质基质、细胞液、细胞外环境中，细胞质基质的pH值最大
B．H＋进出植物细胞的跨膜运输方式都是主动运输
C．H＋－ATP酶是一种膜蛋白，能催化ATP水解和运输H＋出细胞
D．植物细胞呼吸受到抑制，会影响细胞对细胞外某些溶质分子的吸收

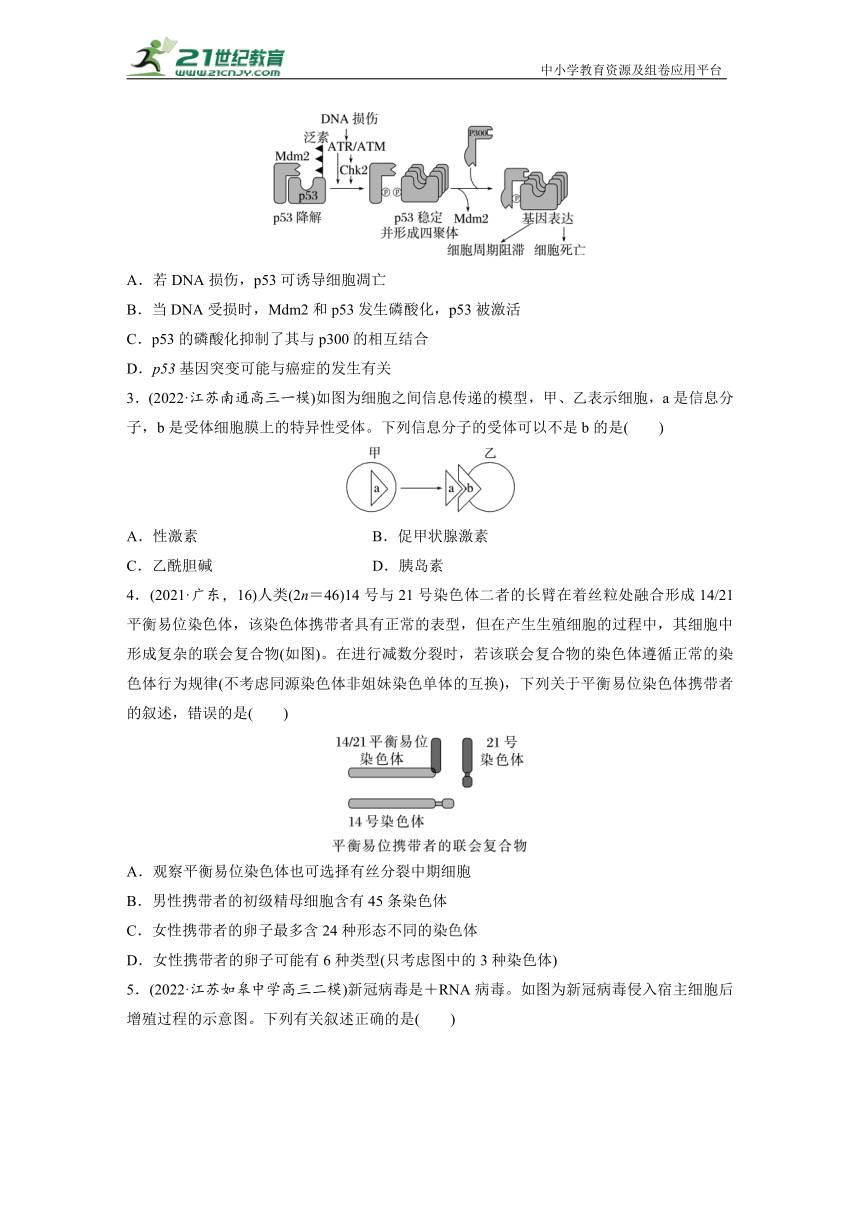

2. (2022·山东省实验中学模拟)p53基因是位于人类17号染色体上的抑癌基因，编码393个氨基酸组成的核内蛋白(p53)。p53是一类调控细胞周期进程的激酶。下图是p53作用的流程图，下列相关叙述错误的是(　　)
A．若DNA损伤，p53可诱导细胞凋亡
B．当DNA受损时，Mdm2和p53发生磷酸化，p53被激活
C．p53的磷酸化抑制了其与p300的相互结合
D．p53基因突变可能与癌症的发生有关
3．(2022·江苏南通高三一模)如图为细胞之间信息传递的模型，甲、乙表示细胞，a是信息分子，b是受体细胞膜上的特异性受体。下列信息分子的受体可以不是b的是(　　)
A．性激素 B．促甲状腺激素
C．乙酰胆碱 D．胰岛素
4．(2021·广东，16)人类(2n＝46)14号与21号染色体二者的长臂在着丝粒处融合形成14/21平衡易位染色体，该染色体携带者具有正常的表型，但在产生生殖细胞的过程中，其细胞中形成复杂的联会复合物(如图)。在进行减数分裂时，若该联会复合物的染色体遵循正常的染色体行为规律(不考虑同源染色体非姐妹染色单体的互换)，下列关于平衡易位染色体携带者的叙述，错误的是(　　)
A．观察平衡易位染色体也可选择有丝分裂中期细胞
B．男性携带者的初级精母细胞含有45条染色体
C．女性携带者的卵子最多含24种形态不同的染色体
D．女性携带者的卵子可能有6种类型(只考虑图中的3种染色体)

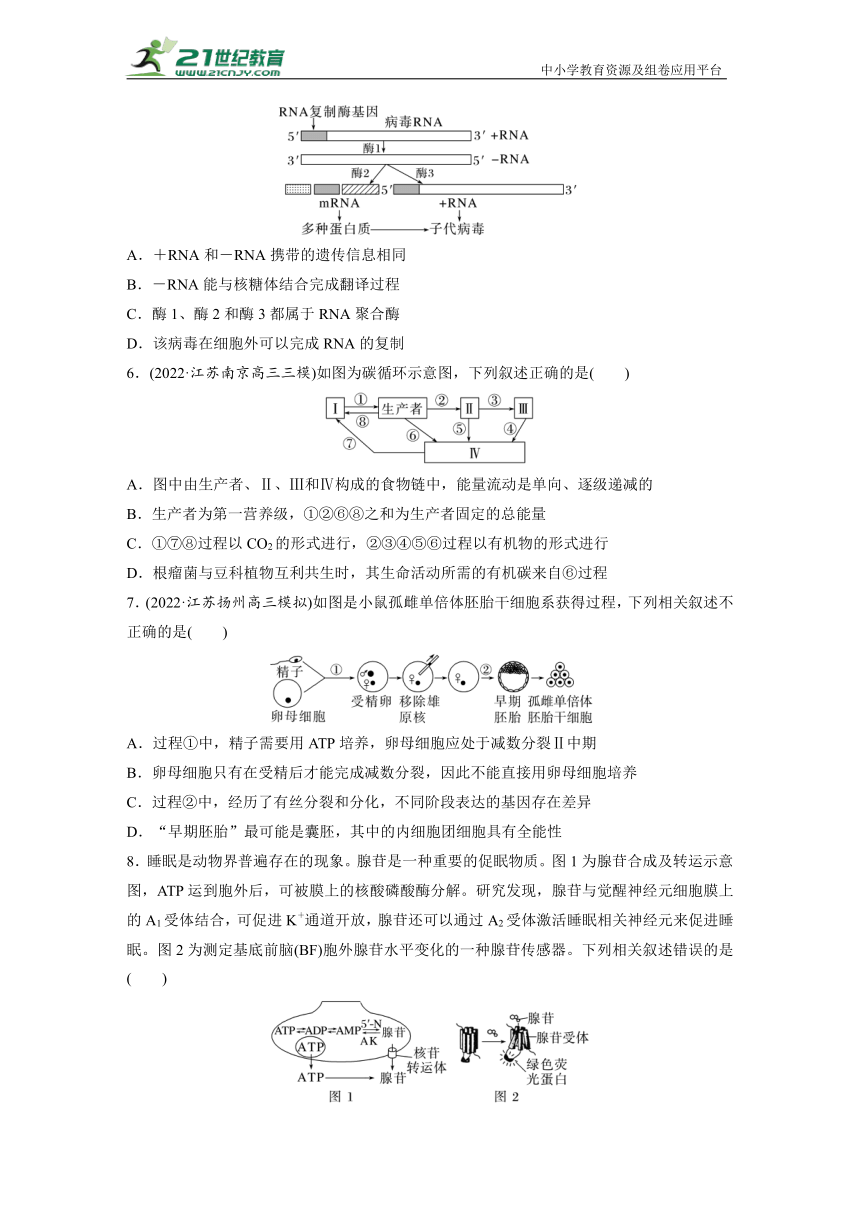

5．(2022·江苏如皋中学高三二模)新冠病毒是＋RNA病毒。如图为新冠病毒侵入宿主细胞后增殖过程的示意图。下列有关叙述正确的是(　　)
A．＋RNA和－RNA携带的遗传信息相同
B．－RNA能与核糖体结合完成翻译过程
C．酶1、酶2和酶3都属于RNA聚合酶
D．该病毒在细胞外可以完成RNA的复制
6．(2022·江苏南京高三三模)如图为碳循环示意图，下列叙述正确的是(　　)
A．图中由生产者、Ⅱ、Ⅲ和Ⅳ构成的食物链中，能量流动是单向、逐级递减的
B．生产者为第一营养级，①②⑥⑧之和为生产者固定的总能量
C．①⑦⑧过程以CO2的形式进行，②③④⑤⑥过程以有机物的形式进行
D．根瘤菌与豆科植物互利共生时，其生命活动所需的有机碳来自⑥过程
7．(2022·江苏扬州高三模拟)如图是小鼠孤雌单倍体胚胎干细胞系获得过程，下列相关叙述不正确的是(　　)
A．过程①中，精子需要用ATP培养，卵母细胞应处于减数分裂Ⅱ中期
B．卵母细胞只有在受精后才能完成减数分裂，因此不能直接用卵母细胞培养
C．过程②中，经历了有丝分裂和分化，不同阶段表达的基因存在差异
D．“早期胚胎”最可能是囊胚，其中的内细胞团细胞具有全能性
8．睡眠是动物界普遍存在的现象。腺苷是一种重要的促眠物质。图1为腺苷合成及转运示意图，ATP运到胞外后，可被膜上的核酸磷酸酶分解。研究发现，腺苷与觉醒神经元细胞膜上的A1受体结合，可促进K＋通道开放，腺苷还可以通过A2受体激活睡眠相关神经元来促进睡眠。图2为测定基底前脑(BF)胞外腺苷水平变化的一种腺苷传感器。下列相关叙述错误的是(　　)
A．利用AK活性抑制剂或利用A2激动剂可改善失眠症患者睡眠
B．由图1可知，储存在囊泡中的ATP通过胞吐的方式转运至胞外
C．由图2可知，可通过检测荧光强度来指示BF胞外腺苷浓度
D．ATP转运至胞外后，可被膜上的核酸磷酸酶分解，脱去2个磷酸产生腺苷
9．(2022·江苏淮安高三模拟预测)在长期饲养果蝇的过程中，获得了一种雌性三倍体果蝇，当它和正常二倍体雄果蝇交配后，出现了如图所示的不同类型的后代。请回答下列问题：
(1)由图中________________和__________类型可以推断，具有两个X染色体的受精卵还不能发育成雌性果蝇，可见，在X、Y染色体之外，______________在性别决定上也具有一定的作用。
(2)正常翅雌果蝇(XaXaY)最多能产生 Xa、Y、XaXa、____________四种类型的配子，其比例为______________________。
(3)在正常二倍体果蝇中发现一只缺刻翅雌性果蝇，缺刻翅性状是由一条X染色体的片段缺失引起的，研究发现在缺失的片段上有一个正常的红眼基因＋w(白眼基因为w)，缺刻翅雌果蝇与白眼雄果蝇杂交产生的子一代，雌雄果蝇个体数目比2∶1，且雄果蝇都是红眼正常翅。
①若用X0表示X染色体片段缺失，这对果蝇的基因型是__________； 画出缺刻翅果蝇的性染色体模式图并标出基因在染色体上的位置。
②子一代雌雄果蝇个体数目比为2∶1的原因可能是_________________________________
______________________________________________________________________________。
(四)图示图解类（参考答案）
典例剖析
例题　思维导表　幼果　脱落　研究某种外源激素对棉花光合产物调配的影响　叶片　叶片和幼铃　叶片和幼铃的放射性强度占总放射性强度的百分比　未处理　激素处理整个植株　只处理幼铃　C＞A＞B　B＞A＞C　　叶片　该激素能够促进光合产物输入到幼铃中　该激素能够抑制光合产物输出叶片　C　C>A>B>D
答案　C　输出减少　C>A>B>D
解析　由题干可知，幼铃脱落是光合产物不足导致的，对比A、B、C三组，发现C组幼铃中有机物百分比最高，因此幼铃脱落显著减少。B组中叶片的放射性强度的百分比较高，说明有机物占比较多，即光合产物输出减少。由图中数据可知，激素可抑制叶片中有机物的输出，有利于幼铃中有机物的输入，则D组用激素处理叶片，导致叶片中有机物输出明显减少，且小于B组，则幼铃的放射性强度百分比由高到低依次为C>A>B>D。
对应训练
1．B　[据题图分析，H＋运出细胞和运进液泡需要载体蛋白H＋－ATP酶的协助，同时需要ATP水解提供能量，表明H＋运出细胞和运进液泡的运输方式是主动运输，H＋运出细胞和运进液泡是逆H＋浓度梯度，所以细胞质基质中H＋浓度小于胞外H＋浓度和细胞液H＋浓度，H＋浓度越小，其pH越大，故细胞质基质的pH最大，A正确；H＋运出细胞的方式是主动运输，而细胞外H＋和溶质分子进入细胞需要转运蛋白的协助，但不需要细胞代谢提供能量，说明细胞外H＋进入细胞的方式是协助扩散，B错误；据图分析可知，H＋－ATP酶是一种膜蛋白，能催化ATP水解通过主动运输将H＋运出细胞，C正确；植物细胞呼吸受到抑制，细胞呼吸产生的ATP减少，会影响H＋的运输，从而影响细胞对某些溶质分子的吸收，D正确。]
2．C　[据图可知，DNA损伤后，p53基因表达形成四聚体，p300与四聚体结合后，诱导细胞凋亡，A正确；据图可知，当DNA受损时，Mdm2和p53发生磷酸化，p53被激活，诱导细胞凋亡，B正确；p53的磷酸化有利于其与p300的相互结合，C错误；p53基因突变可能导致细胞不能正常凋亡，与癌症的发生有关，D正确。]
3．A　[由图示可知，a是甲细胞产生的信号分子，b是受体细胞膜上的特异性受体，性激素是脂质类激素，其受体在细胞内，因此不能用b表示其受体，而促甲状腺激素、胰岛素是蛋白质类激素，其受体位于细胞膜上，乙酰胆碱是神经递质，其受体位于细胞膜上。]
4．C　[14/21平衡易位染色体，是通过染色体易位形成的，属于染色体变异，可通过显微镜观察到，而有丝分裂中期染色体形态固定，故观察平衡易位染色体也可选择有丝分裂中期细胞，A正确；由题干信息可知，14/21平衡易位染色体由14号和21号两条染色体融合成一条染色体，故男性携带者的初级精母细胞含有45条染色体，B正确；由于形成14/21平衡易位染色体，该女性初级卵母细胞中含有45条染色体，经过减数分裂该女性携带者的卵子最多含23种形态不同的染色体，C错误；女性携带者的卵子可能有6种类型(只考虑图中的3种染色体)分别是：①含有14、21号染色体的正常卵细胞、②仅含有14/21平衡易位染色体的卵细胞、③含有14/21平衡易位染色体和21号染色体的卵细胞、④仅含有14号染色体的卵细胞、⑤含有14/21平衡易位染色体和14号染色体的卵细胞、⑥仅含有21号染色体的卵细胞，D正确。]
5．C　[新冠病毒遗传物质是＋RNA，－RNA是＋RNA在酶1的作用下形成的，两者携带的遗传信息不相同，A错误；新冠病毒的遗传物质是＋RNA，－RNA是＋RNA在酶1的作用下形成的，－RNA在酶2作用下可以形成mRNA，再结合核糖体翻译形成多种病毒蛋白，B错误；酶1、酶2和酶3都能催化形成RNA，所以酶1、酶2和酶3都属于RNA聚合酶，C正确；病毒只能过寄生生活，病毒的一切生命活动都要在宿主细胞内完成，因此该病毒不可能在细胞外完成RNA的复制，D错误。]
6．C　[Ⅳ代表分解者，而分解者不参与食物链的组成，A错误；生产者为第一营养级，①为生产者固定的总能量，B错误；碳在生物群落和非生物环境之间(即图中①⑦⑧)是以CO2的形式进行循环，在生物群落内部(即图中②③④⑤⑥)以有机物形式进行流动，C正确；根瘤菌是消费者，不是分解者，因此它与豆科植物互利共生时，其生命活动所需的有机碳应该来自②，而不是⑥，D错误。]
7．A　[过程①中，精子需要用获能液培养，卵母细胞应处于减数分裂Ⅱ中期，A错误；卵母细胞只有在受精后才能完成减数分裂，所以需要用精子刺激卵母细胞，然后移除雄原核再进行培养，B正确；过程②是早期胚胎发育，此过程经历了有丝分裂和分化，细胞分化的实质是基因的选择性表达，C正确；“早期胚胎”最可能是囊胚，囊胚的内细胞团细胞具有发育的全能性，D正确。]
8．D　[通过图1可知，利用AK活性抑制剂可抑制腺苷转化为AMP，有利于睡眠；同时由题干信息可知，腺苷还可以通过A2受体激活睡眠相关神经元来促进睡眠，故使用A2激动剂也可改善失眠症患者睡眠，A正确；由图1可知，储存在囊泡中的ATP通过胞吐的方式转运至胞外，B正确；由图2可知，可通过检测荧光强度来指示BF胞外腺苷浓度，C正确；ATP转运至胞外后，可被膜上的核酸磷酸酶分解，脱去3个磷酸产生腺苷，D错误。]
9．(1)三倍减一中间性　三倍体中间性　所有的常染色体　(2)XaY　2∶1∶1∶2　(3)①X0X＋w、XwY　　②X染色体上这一片段的缺失对雄果蝇是致死的
解析　(1)由图中三倍减一中间性(三组常染色体＋XX)和三倍体中间性(三组常染色体＋XXY)类型可以推断，具有两个X染色体的受精卵还不能发育成雌性果蝇，可见在X、Y染色体之外，所有的常染色体在性别决定上也具有一定的作用。(2)正常翅雌果蝇(XaXaY)通过减数分裂过程最多能产生Xa、Y、XaXa、XaY四种类型的配子，其比例为2∶1∶1∶2。(3) ① 正常二倍体雌性果蝇的染色体组成为XX，若用X0表示X染色体片段缺失，则该缺刻翅雌性果蝇的染色体组成可以表示为X0X。由题干信息已知在缺失的片段上有一个正常的红眼基因＋w(白眼基因为w)，则该缺刻翅雌果蝇的基因型为X0X－，让其与白眼雄果蝇(XwY)杂交，产生的子一代雌雄果蝇个体数目比为2∶1，且雄果蝇都是红眼正常翅(X＋wY)，说明该缺刻翅雌果蝇的基因型为X0X＋w。 ② 已知子一代雌雄果蝇个体数目比为2∶1，且雄果蝇都是红眼正常翅(X＋wY)，说明雌配子X0不能形成雄性后代，即可能是X染色体上这一片段的缺失对雄果蝇是致死的。
