金属丝的加工-金蝉脱壳的设计与制作

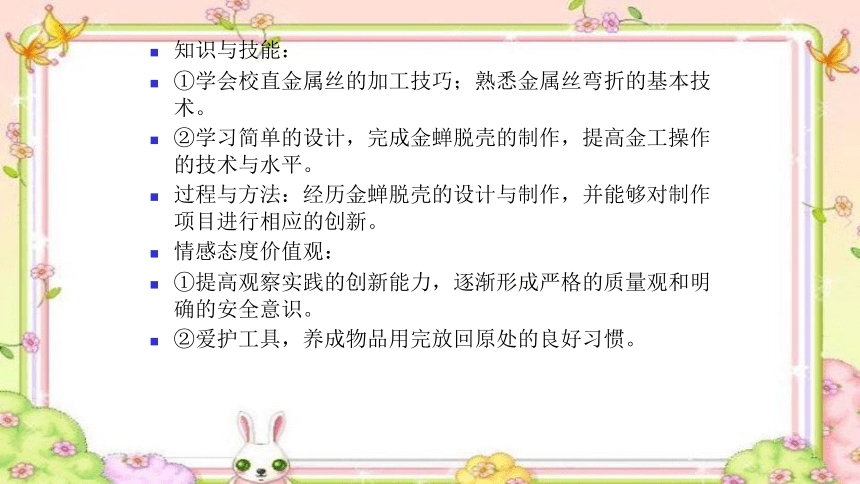

知识与技能：
①学会校直金属丝的加工技巧；熟悉金属丝弯折的基本技术。
②学习简单的设计，完成金蝉脱壳的制作，提高金工操作的技术与水平。
过程与方法：经历金蝉脱壳的设计与制作，并能够对制作项目进行相应的创新。
情感态度价值观：
①提高观察实践的创新能力，逐渐形成严格的质量观和明确的安全意识。
②爱护工具，养成物品用完放回原处的良好习惯。

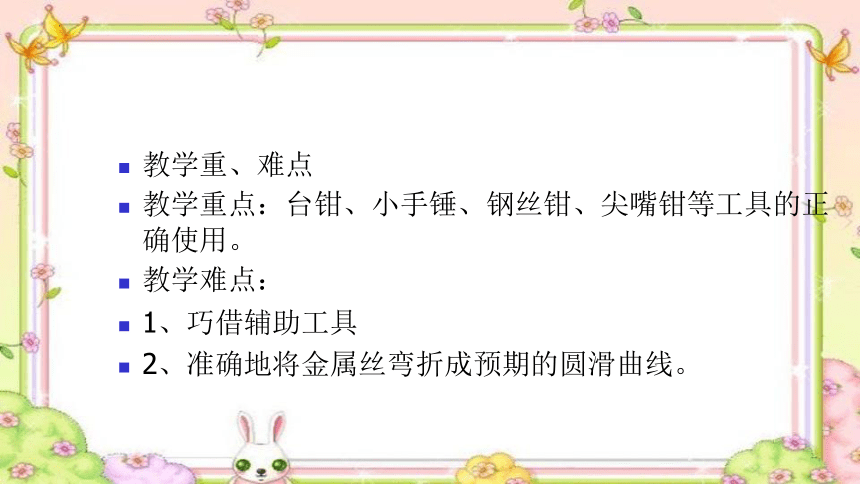

教学重、难点
教学重点：台钳、小手锤、钢丝钳、尖嘴钳等工具的正确使用。
教学难点：
1、巧借辅助工具
2、准确地将金属丝弯折成预期的圆滑曲线。

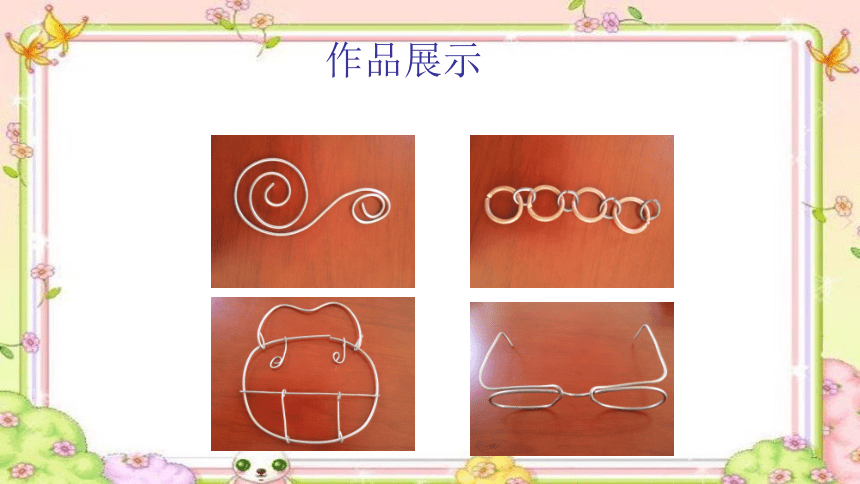

作品展示
又盼到我们在一起了
一、组成部件
蝉壳一个
腰环两个
蝉翼两个
分析零部件之间关系
蝉壳直径﹤蝉翼最宽处
腰环连接蝉翼
二、图样设计
1、大小的设计
2、材料的设计
3、形状的设计
三、制作步骤
下料
弯制
组装
（一） 下料时应考虑什么因素才能保证部件的对称性完好，大小比例适宜呢？
（一）下料
钢丝钳的使用
（二）弯制
1、为什么需要使用尖嘴钳，而不是钢丝钳呢
尖嘴钳钳口细，弯折时不易出现死角，也容易伸进和退出。
2、在弯制成型时，怎样才能使作品更圆滑呢？
可以借助老师给你们提供的圆柱模具套充一下。
（1）弯制蝉翼
如何保证两个蝉翼形状一致，4个侧环基本一致？
要先保证留取的长度一致，做好标记，再动手弯折。
（2）弯制蝉壳
保证蝉壳的直径小于蝉翼的最宽处，且豁口要尽量封严。
（3）弯制腰环
要求腰环圆滑，大小适宜，且豁口要尽量封严。
3、整形需要用到哪些工具？
台钳、手锤、钢丝钳 ……
2、 部件弯制完成后，都需要通过 使各个部件更加光滑和平整。
4、小的零部件如果需要台钳和手锤整形时，要用钳子夹住部件，而不是直接用手捏住，为什么呢？
以免把手砸伤
思考：
1、蝉壳与腰环在制作时是先下料还是先弯制更适合呢？
整形
（三）、组装
采用什么样的方法使腰环与蝉翼相连呢？
（一）、从侧环豁口处装入腰环。
（二）、还可以将腰环接口处侧向错开，放入蝉翼侧环内，再把侧口复原。
比一比，赛一赛
要求每人要制作一个金蝉脱壳。可以独立操作，也可以小组分工合作。
在15分钟内看哪个同学能第一个完成作品。看哪个小组整体完成最快。
做完的同学研究如何脱壳，装壳，准备代表本组参加魔术之星评选。
温馨提示
1、操作长铁丝的时候环视周围，以防伤人;
2、按正确规范操作；
3、用完物品，放回原处
作品展示平台
比一比，赛一赛，
看看谁心灵手又巧
比赛规则：1、脱壳和装壳不得利用蝉壳的豁口；
2、比赛脱装速度快者为胜。
评选魔术之星
小结
今天我们制作了金蝉脱壳这个益智玩具，同时也练习了工具的使用，大部分同学都能按照操作规范进行制作，很好的完成了学习任务。
拓展提高
在现实生活中金属丝还可以制作出许多的魔术玩具、工艺品、实用品等，也还有许多制作技巧，希望同学们能够利用课余时间，利用我们的金工制作平台多多练习，切磋。设计制作出自己心仪的作品与同学共享，增进友谊，提高技艺。
课后整理
1、整理材料，安全规范码放工具
2、清理理桌面及周边。
谢谢！
