制作七巧板
01
历史来源
02
结构构成
03
制作步骤
04
操作实践
CONTENTS
目 录
05
评价提高
06
拓展延伸

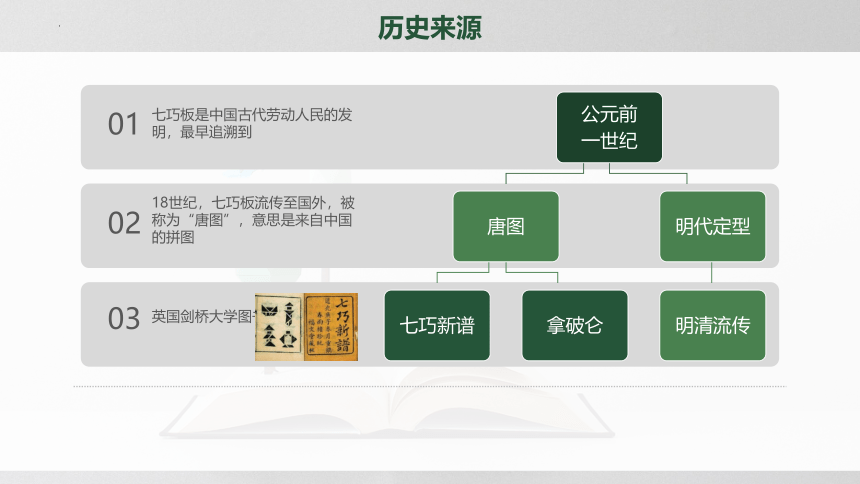

历史来源
01
公元前
一世纪
英国剑桥大学图书馆
03
18世纪，七巧板流传至国外，被称为“唐图”，意思是来自中国的拼图
02
七巧板是中国古代劳动人民的发明，最早追溯到
01
唐图
七巧新谱
拿破仑
明代定型
明清流传
历史来源
结构构成
02

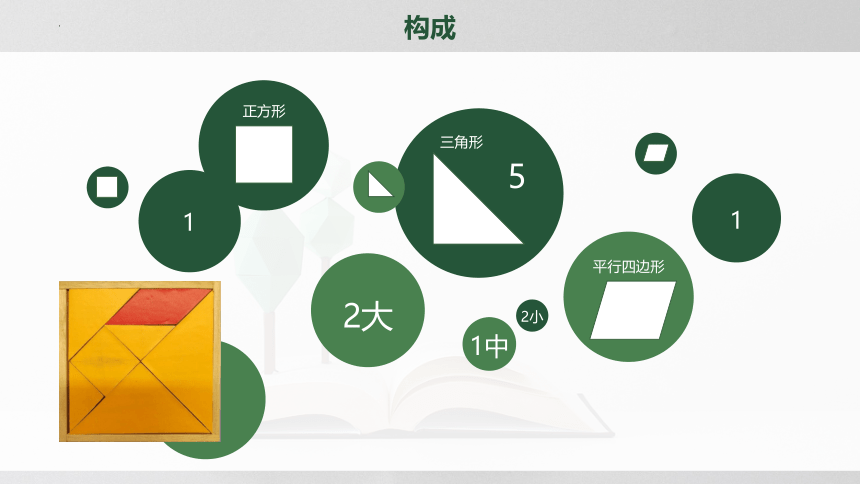

构成
正方形
1
5
三角形
平行四边形
1
2大
1中
2小
制作步骤
03

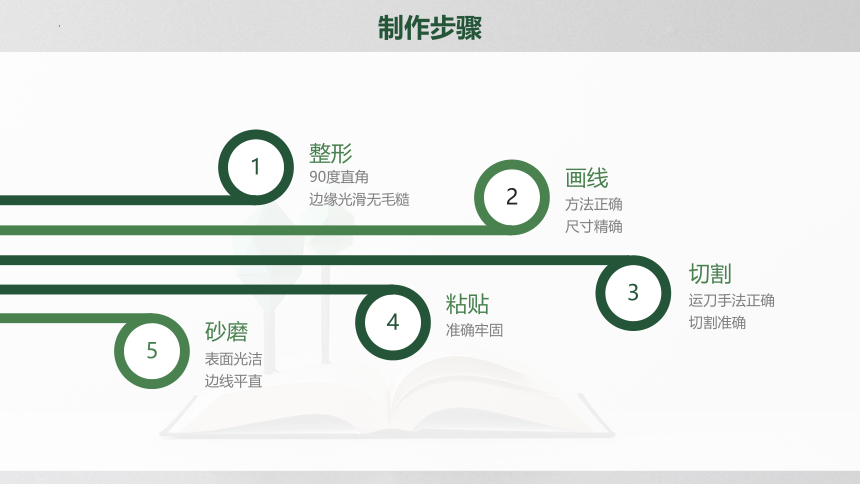

制作步骤
1
2
4
3
90度直角
边缘光滑无毛糙
整形
方法正确
尺寸精确
画线
准确牢固
粘贴
运刀手法正确
切割准确
切割
5
表面光洁
边线平直
砂磨

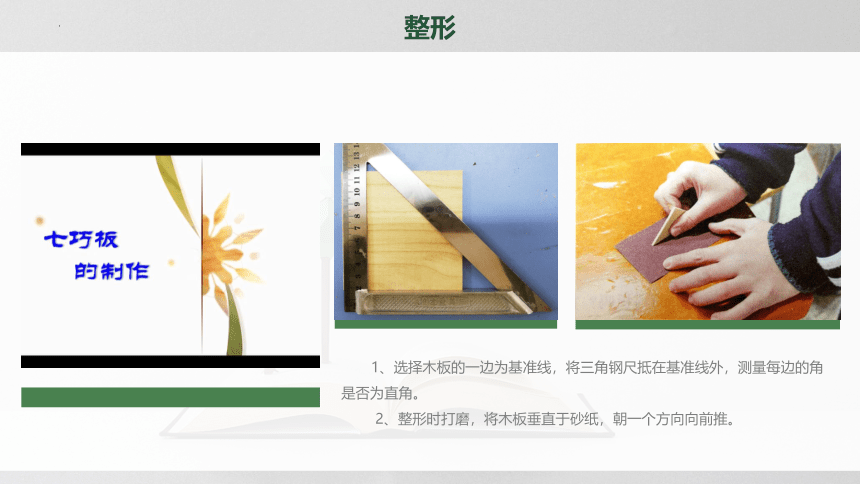

1、选择木板的一边为基准线，将三角钢尺抵在基准线外，测量每边的角是否为直角。
2、整形时打磨，将木板垂直于砂纸，朝一个方向向前推。
整形
材料
搭接、画线
切割、粘贴
砂磨
底盒制作
搭接：木条以顺时针或者逆时针的方式旋转排列。
中点
红色、橙色、绿色线的交点皆为线段的中点
七巧板为边长100mm的正方形
将其区分为16个大小相等的小正方形
检查
七巧板一共七块，五块三角形，一块正方形，一块平行四边形。检查图形的完整度和正确度。
对角线
蓝色、黑色皆为对角线
七巧板画线
两面都要画线
两面线要重叠
七巧板画线
切割时美工刀刀刃伸出多少为安全尺寸？
10mm
美工刀如何拿握才能做到稳固而安全？
整手拿握
切割木板的手势，左、右手的位置如何放？
将钢尺与画线重合，一手按住钢尺，一手紧握美工刀
切割方法：怎样做到用力均匀安全？
切割时要注意先切长边，后切短边，运刀由轻到重，先用力划出浅痕，切割时用力慢而稳。逐渐加力，直至木板分离。
切割工具与安全使用要求
操作实践
04
1、2人为一小组，合力制作一件作品。
2、1人制作底盒，1人制作七巧板。
3、合理分配任务，通力合作，效率最大化。
注意：工具的正确使用，爱护公物，保持教室地面的整洁。
小组合作要求
小组合作
操作实践
评价提高
05
画线
粘合
切割
安全
砂磨
检验
画线方法正确，尺寸精准。
运刀手法正确，切割准确。
砂磨后表面光洁，边线平直。
搭接粘合准确牢固。
操作方法正确，符合安全要求。
将七巧板放入底盒中，检查造型是否完整。
评价标准
拓展延伸
06
五巧板
七巧板是我国古老的智力玩具，有着悠久的历史，流传至今，已经不单单是简单的拼图游戏，还运用到了商标、广告等方面。
拓展延伸
谢 谢 观 看
