11.5 家庭电路 练习 京改版物理九年级
一、单选题
1．“安全用电，关乎你我他”，下列操作符合安全用电原则的是（　　）
A．电路起火都是由于短路引起的
B．用电器失火时要立即切断电源
C．控制电灯的开关应安装在零线上
D．使用试电笔时，手指不能触碰笔尾金属体

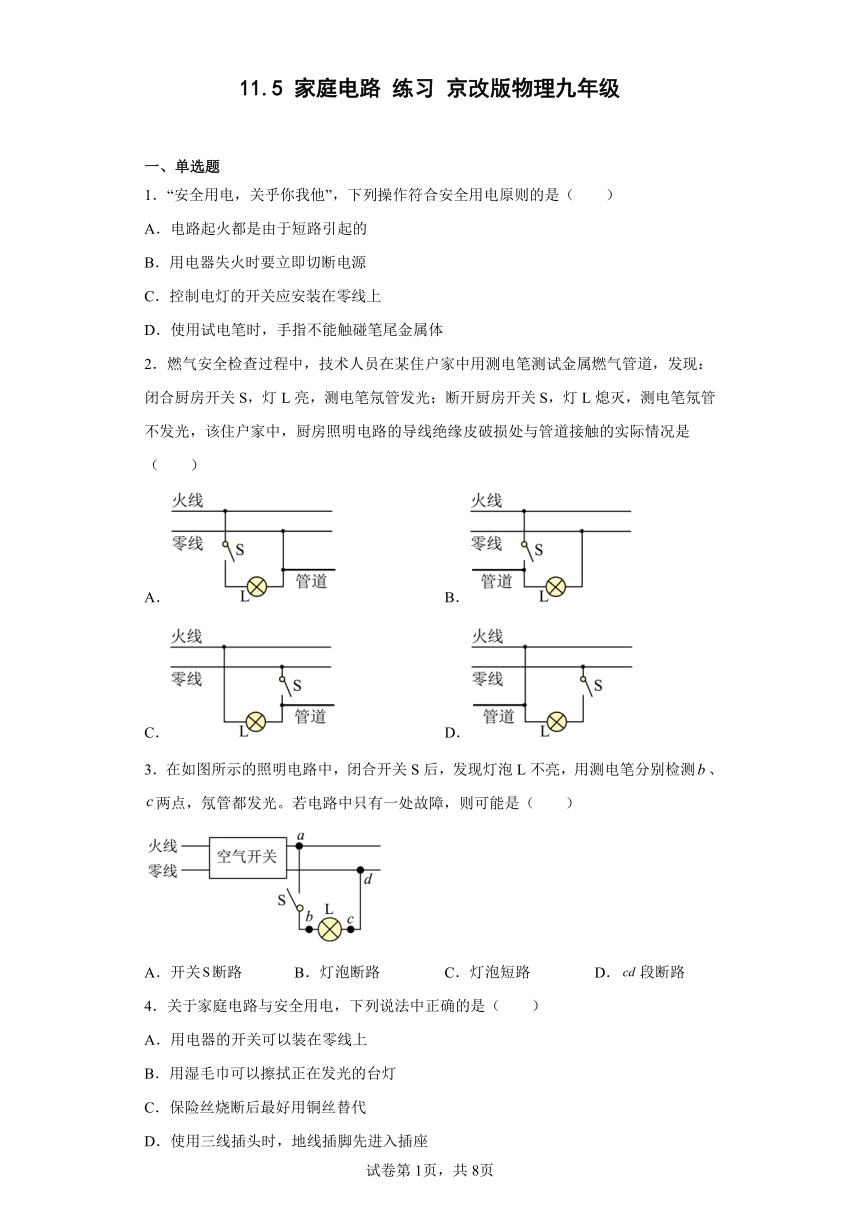

2．燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（　　）
A． B．
C． D．
3．在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（　　）
A．开关断路 B．灯泡断路 C．灯泡短路 D．段断路
4．关于家庭电路与安全用电，下列说法中正确的是（　　）
A．用电器的开关可以装在零线上
B．用湿毛巾可以擦拭正在发光的台灯
C．保险丝烧断后最好用铜丝替代
D．使用三线插头时，地线插脚先进入插座

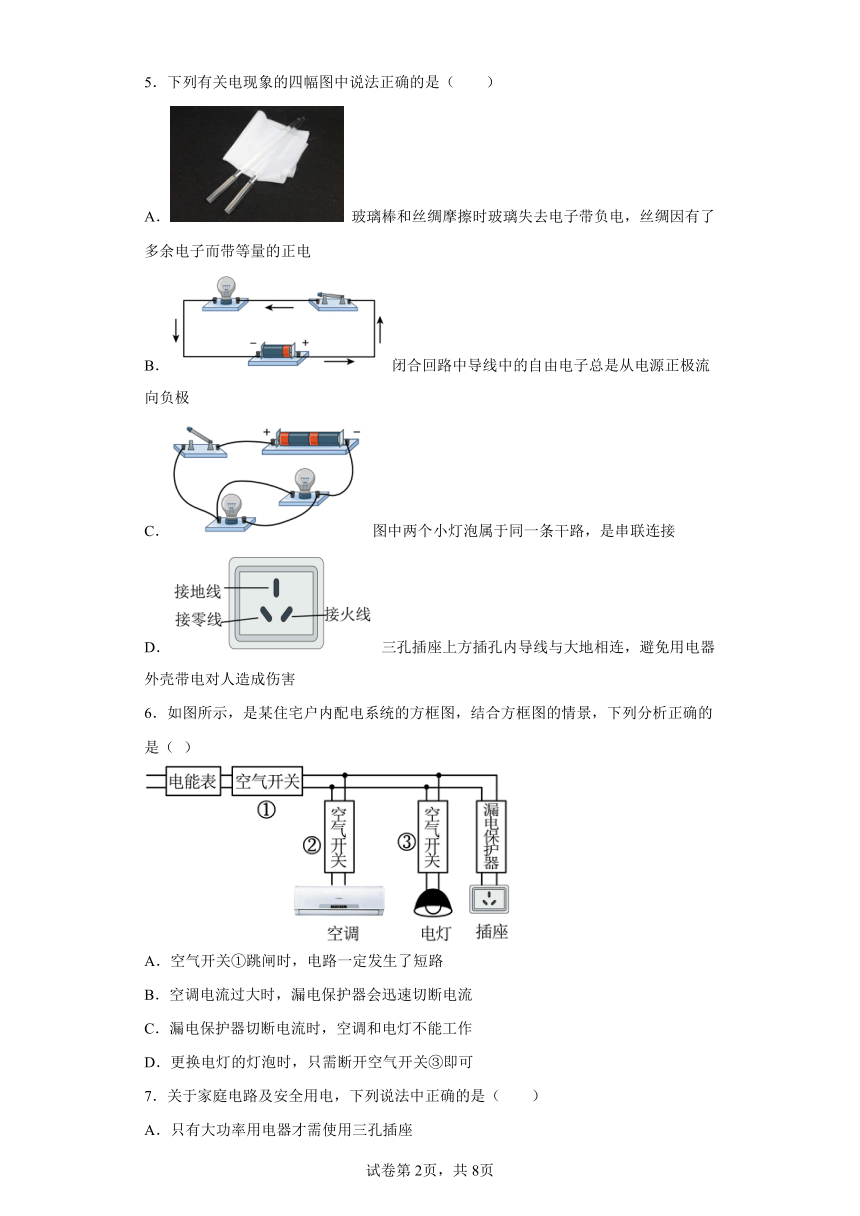

5．下列有关电现象的四幅图中说法正确的是（　　）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正极流向负极
C． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
6．如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正确的是（ ）
A．空气开关①跳闸时，电路一定发生了短路
B．空调电流过大时，漏电保护器会迅速切断电流
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，只需断开空气开关③即可
7．关于家庭电路及安全用电，下列说法中正确的是（　　）
A．只有大功率用电器才需使用三孔插座
B．控制用电器的开关应该连接在零线和用电器之间
C．电能表是测量电功率的仪表
D．使用试电笔辨别火线与零线时，手指千万不能碰到笔尖金属体

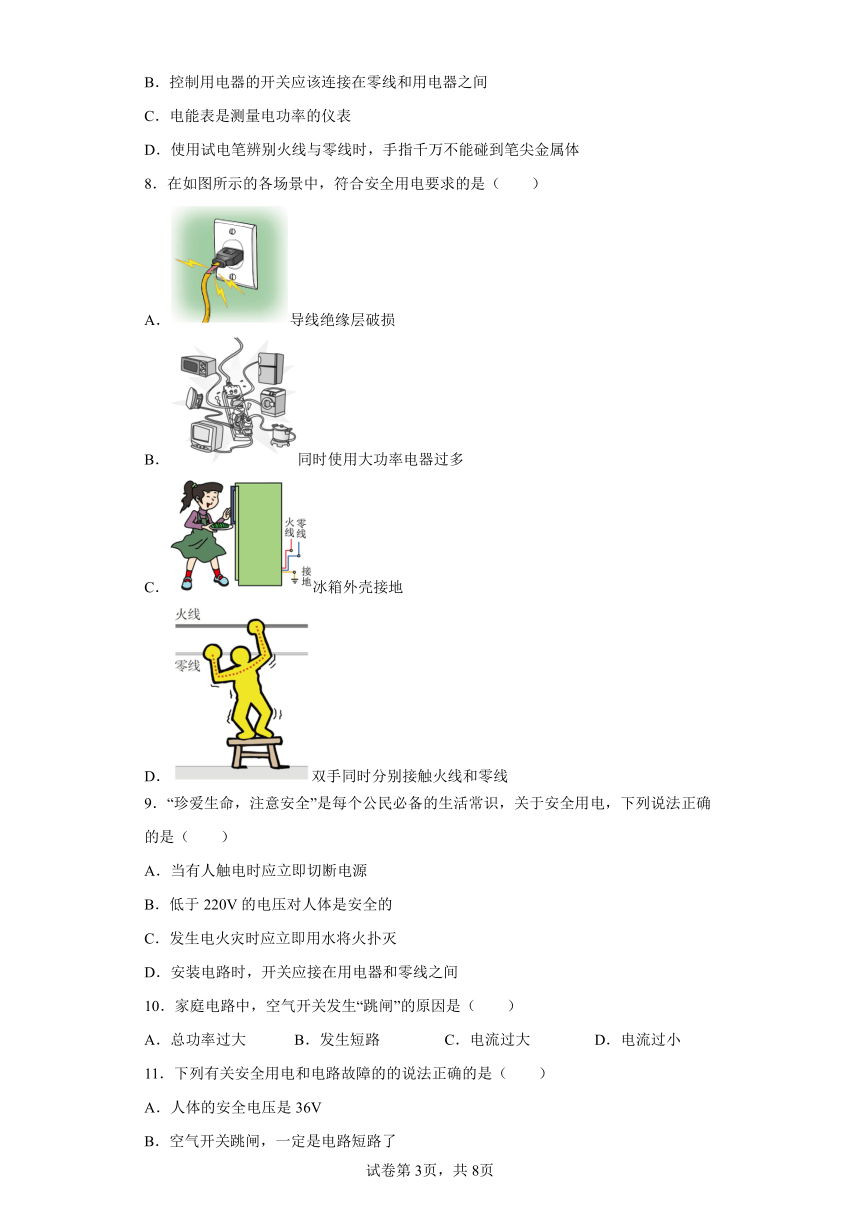

8．在如图所示的各场景中，符合安全用电要求的是（　　）
A．导线绝缘层破损
B．同时使用大功率电器过多
C．冰箱外壳接地
D．双手同时分别接触火线和零线
9．“珍爱生命，注意安全”是每个公民必备的生活常识，关于安全用电，下列说法正确的是（　　）
A．当有人触电时应立即切断电源
B．低于220V的电压对人体是安全的
C．发生电火灾时应立即用水将火扑灭
D．安装电路时，开关应接在用电器和零线之间
10．家庭电路中，空气开关发生“跳闸”的原因是（　　）
A．总功率过大 B．发生短路 C．电流过大 D．电流过小
11．下列有关安全用电和电路故障的的说法正确的是（　　）
A．人体的安全电压是36V
B．空气开关跳闸，一定是电路短路了
C．双线触电会导致漏电保护器断开电源
D．小功率用电器不需要用三孔插座

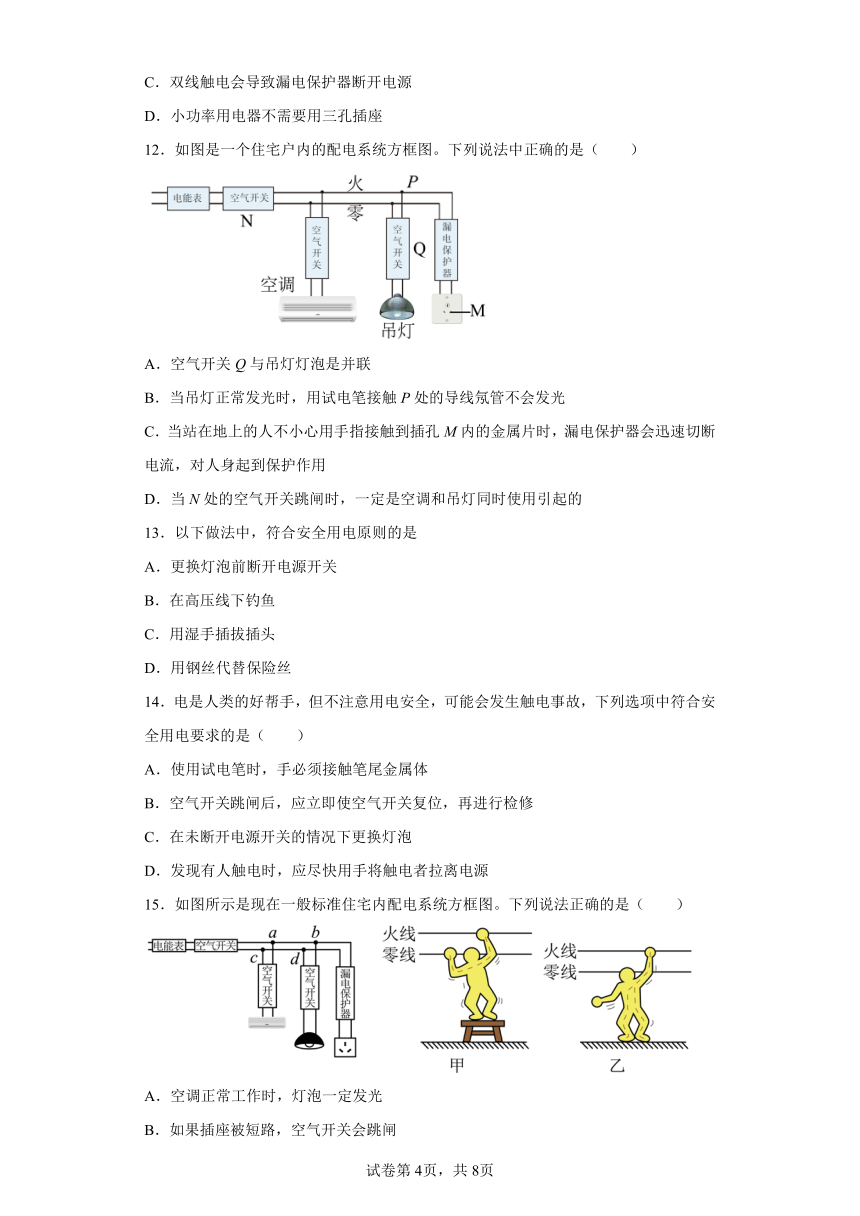

12．如图是一个住宅户内的配电系统方框图。下列说法中正确的是（　　）
A．空气开关Q与吊灯灯泡是并联
B．当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光
C．当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人身起到保护作用
D．当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的
13．以下做法中，符合安全用电原则的是
A．更换灯泡前断开电源开关
B．在高压线下钓鱼
C．用湿手插拔插头
D．用钢丝代替保险丝
14．电是人类的好帮手，但不注意用电安全，可能会发生触电事故，下列选项中符合安全用电要求的是（　　）
A．使用试电笔时，手必须接触笔尾金属体
B．空气开关跳闸后，应立即使空气开关复位，再进行检修
C．在未断开电源开关的情况下更换灯泡
D．发现有人触电时，应尽快用手将触电者拉离电源
15．如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（　　）
A．空调正常工作时，灯泡一定发光
B．如果插座被短路，空气开关会跳闸
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
16．下列关于家庭电路和安全用电常识的说法中，错误的是：（　　）
A．开关应该接在火线与灯泡之间
B．若空气开关“跳闸”，一定是使用了大功率的用电器
C．不准用湿抹布擦插座、用电器
D．使用三线插头和三孔插座，目的是把用电器的金属外壳与大地相连
二、填空题
17．劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联。
18．小刚同学为了探究家庭电路电流过大的原因，做了如下实验。他用若干个“12V 6W”的灯泡作为用电器，12V的铅蓄电池代替家庭照明电路的电源，电源正极代替火线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表（如图所示）。
（1）小刚实验时用12V电池代替家庭照明电路的好处是_____________；
（2）小刚依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为_________A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以验证电路中电流过大的原因是_____________；
（3）小刚只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上熔断，该实验可以验证电路中电流过大的原因是_____________；
（4）小刚实验中所用的保险丝的熔断电流不大于________A。
19．如图所示，用于接地的导线应该接在插座的 ___________孔。两种使用测电笔的方法中，正确的是图 ___________。家庭电路中造成电线燃烧的两种常见情况，其中 ___________图（填“甲”或“乙”）所示的情况是用电器总功率过大，其中图 ___________（填“甲”或“乙”）所示的情况是短路。
20．家庭电路中，电热水壶应与其他家用电器________联。若用电热水壶加热0.8kg的水，使其温度从30℃升高到80℃，则水吸收的热量是________J。此过程中，电热水壶实际消耗的电能_________（选填“大于”“等于”或“小于”）水吸收的热量。[c水=4.2×103J/（kg·℃）]
三、实验题
21．小明用图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进行的操作是_______，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是_______W．当壶中水的温度升高时，这是通过_______的方法改变水的内能．图乙中A、B、C是该电热水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是_______；为了用电安全，在这三个插脚中，较长的插脚是_______．
四、作图题
22．请你用笔画线代替导线，将如图所示的电灯、开关接入家庭电路中。
五、简答题
23．下图给出了工作和生活中几种容易引起触电的情况。想一想，除了图示的几种情况外，还有哪些情况可能引起触电？
六、综合题
24．小明在学习了家庭电路知识后，遇到了以下问题：
（1）小明想在家里安装一盏照明灯，为了保证安全。他找出了家中的试电笔。如图甲的两种使用方式，正确的是 ___________；
（2）小明将额定电压是220V的灯泡正确接入电路后，闭合开关，灯亮了一下又熄灭，而家里其他用电器都能正常工作。小明判断是灯丝断了，他想找出原因，于是他用电流传感器测得通过灯泡的电流随时间变化情况如图乙所示。
①由图可知，刚通电瞬间，灯丝电阻 ___________，流过的电流最大，由此可判断家里的灯泡在刚开灯的瞬间，灯丝 ___________（选填“容易”或“不容易”）烧断；
②通过实验小明发现灯泡从通电到正常发光需要的时间为5×10﹣2s，正常发光时，流过灯泡的电流是 ___________A；
③造成电流变化的原因可能是 ___________。
（3）如图丙是小明家闲置的一个插排。请你对这个插排进行安全隐患方面的评价：___________。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．B
3．D
4．D
5．D
6．D
7．D
8．C
9．A
10．C
11．C
12．C
13．A
14．A
15．B
16．B
17． 火 串
18． 12V小于36V，比用照明电路的电源更安全 1 用电器的总功率过大 发生了短路 1.5
19． E 甲 甲 乙
20． 并 大于
21． 要关闭其他的用电器，使电水壶单独工作 1000 热传递 C A
22．
23．在高压电附近放风筝、湿手触摸开关插座、不断电更换灯泡等行为都会可能引起触电。
24． 图a 最小 容易 1 灯丝点亮过程中，灯丝的温度升高，电阻变大 没有接地，无法防止漏电危害
