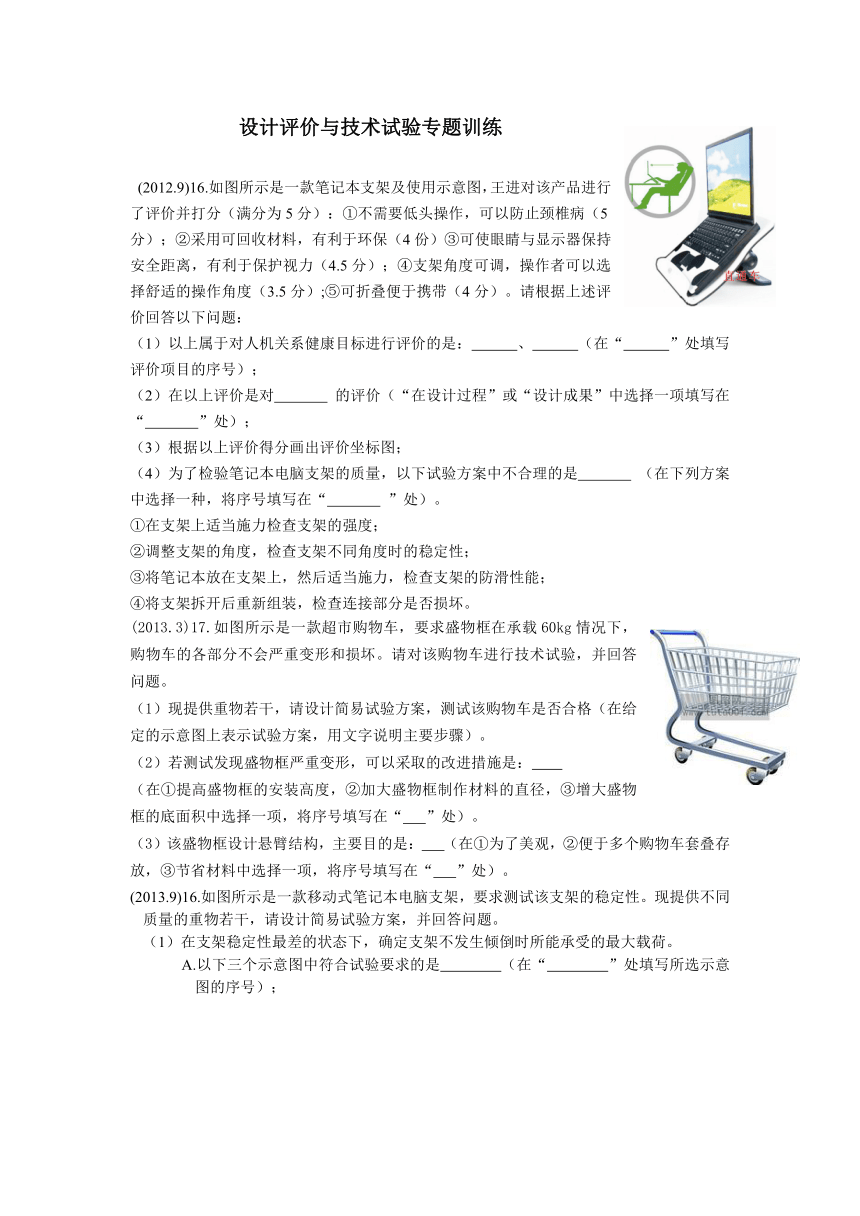

设计评价与技术试验专题训练
(2012.9)16.如图所示是一款笔记本支架及使用示意图，王进对该产品进行了评价并打分（满分为5分）：①不需要低头操作，可以防止颈椎病（5分）；②采用可回收材料，有利于环保（4份）③可使眼睛与显示器保持安全距离，有利于保护视力（4.5分）；④支架角度可调，操作者可以选择舒适的操作角度（3.5分）;⑤可折叠便于携带（4分）。请根据上述评价回答以下问题：
（1）以上属于对人机关系健康目标进行评价的是： 、 （在“ ”处填写评价项目的序号）；
（2）在以上评价是对 的评价（“在设计过程”或“设计成果”中选择一项填写在“ ”处）；
（3）根据以上评价得分画出评价坐标图；
（4）为了检验笔记本电脑支架的质量，以下试验方案中不合理的是 （在下列方案中选择一种，将序号填写在“ ”处）。
①在支架上适当施力检查支架的强度；
②调整支架的角度，检查支架不同角度时的稳定性；
③将笔记本放在支架上，然后适当施力，检查支架的防滑性能；
④将支架拆开后重新组装，检查连接部分是否损坏。
(2013.3)17.如图所示是一款超市购物车，要求盛物框在承载60kg情况下，购物车的各部分不会严重变形和损坏。请对该购物车进行技术试验，并回答问题。
（1）现提供重物若干，请设计简易试验方案，测试该购物车是否合格（在给定的示意图上表示试验方案，用文字说明主要步骤）。
（2）若测试发现盛物框严重变形，可以采取的改进措施是：
（在①提高盛物框的安装高度，②加大盛物框制作材料的直径，③增大盛物框的底面积中选择一项，将序号填写在“ ”处）。
（3）该盛物框设计悬臂结构，主要目的是： （在①为了美观，②便于多个购物车套叠存放，③节省材料中选择一项，将序号填写在“ ”处）。
(2013.9)16.如图所示是一款移动式笔记本电脑支架，要求测试该支架的稳定性。现提供不同质量的重物若干，请设计简易试验方案，并回答问题。
（1）在支架稳定性最差的状态下，确定支架不发生倾倒时所能承受的最大载荷。
A.以下三个示意图中符合试验要求的是　　　　（在“　　　　”处填写所选示意图的序号）；
B.在你选择的示意图上表示试验方法，并用文字说明主要步骤。
（2）如果要提高电脑支架的稳定性，可以采取的改进措施是：　　　　（在①加大伸展臂截面的尺寸；②增加十字底座的质量；③增加垂直立柱的高度中选择一项，将序号填写在“　　　　”处）。
（3）要实现伸展臂之间可相对转动的功能，各段伸展臂之间应采用的连接方式是　　（在①铰连接；②刚连接中选择一项，将序号填写在“　　　　”处）。
(2010.3)26、如图所示为一款起重机模型，要求确定平衡块质量并测试 该模型的起吊能力。现提供不同质量的砝码和平衡块若 干，请设计简易试验方案，在给定的结构示意图上表示试验 方法和说明主要步骤（起重机模型有足够的强度，不考虑模 型的旋转和重物的升降） ，并回答问题。
（1）在没有起吊重物的情况下，确定该模型平衡块的最大质量。
（2）在已经安装合适平衡块的情况下，测试该模型的最大起吊质量。
（3）如果要提高该模型的稳定性，可以采取哪些措施（写出二种具体措施）？
（4）如果平衡臂加长，那么平衡块质量应该加大还是减小（回答“加大”或“减小”）？
26.如图所示是某校学生设计制作的桥梁模型。现要求测试该模型的稳定性和强度，提供不同质量珠砝码若干，请设计简易试验方案，并回答问题。
第26题图
（1）进行模型的稳定性试验，确定模型不发生翻转时所能随的最大载荷（在给定示意图上表示试验方法，用文字说明主要步骤）。
（2）进行模型的强度试验，确定模型中部所能承受的最大载荷（在给定的示意图上表示试验方法，用文字说明主要步骤）。
（3）如果要提高模型的稳定性，可以采取的措施是： ▲ 、 ▲ （①缩短桥梁两端伸出部分的长度；②增大桥梁两端伸出部分的长度；③两端增加桥墩；④减小桥面宽度。从中选择两项，将序号填入“ ▲ ”处）。
（4）如果要提高模型中部的强度，可以采取的措施是 ▲ 、 ▲ （①增加桥面木板的厚度；②增大桥墩之间的距离；③降低桥的高度；④选用高强度的材料。从中选择两项，将序号填入“ ▲ ”处）。
