19.1 家庭电路
你们会安装这个家庭电路吗？
想知道它是怎么安装的吗？
新课导入
电能表
插座
熔丝盒
开关
闸刀开关
灯
座
导线
新课导入

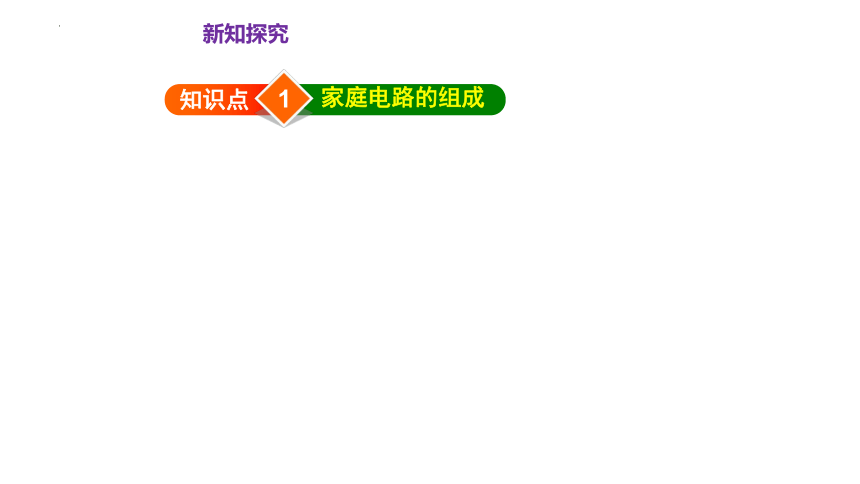

1
知识点
家庭电路的组成
新知探究

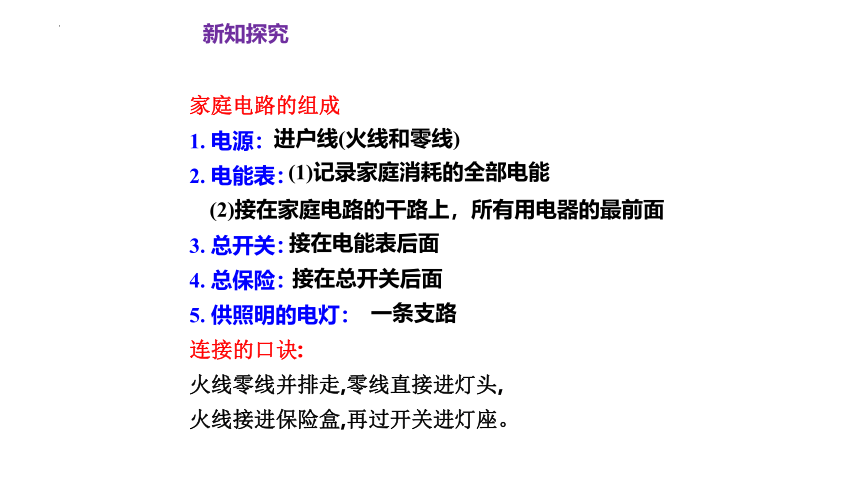

家庭电路的组成
1. 电源：
2. 电能表：
3. 总开关：
4. 总保险：
5. 供照明的电灯：
连接的口诀:
火线零线并排走,零线直接进灯头,
火线接进保险盒,再过开关进灯座。
进户线(火线和零线)
(1)记录家庭消耗的全部电能
(2)接在家庭电路的干路上，所有用电器的最前面
接在电能表后面
接在总开关后面
一条支路
新知探究

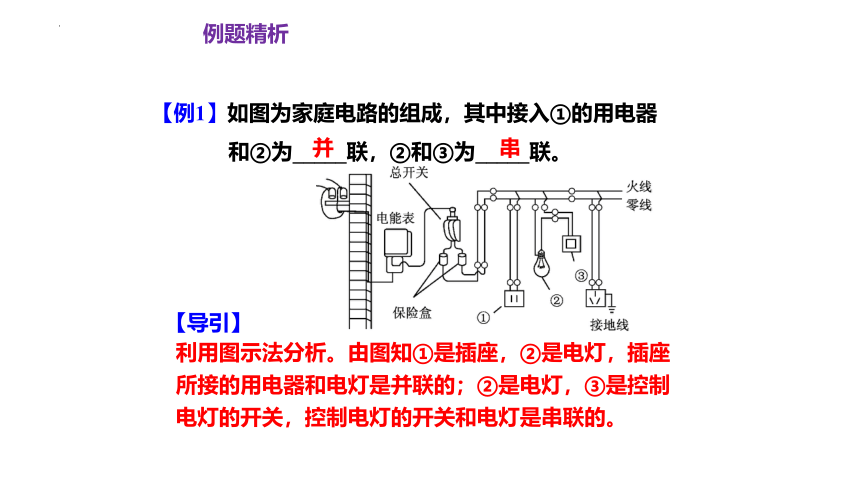

【例1】如图为家庭电路的组成，其中接入①的用电器和②为_____联，②和③为_____联。
利用图示法分析。由图知①是插座，②是电灯，插座
所接的用电器和电灯是并联的；②是电灯，③是控制
电灯的开关，控制电灯的开关和电灯是串联的。
【导引】
并
串
例题精析

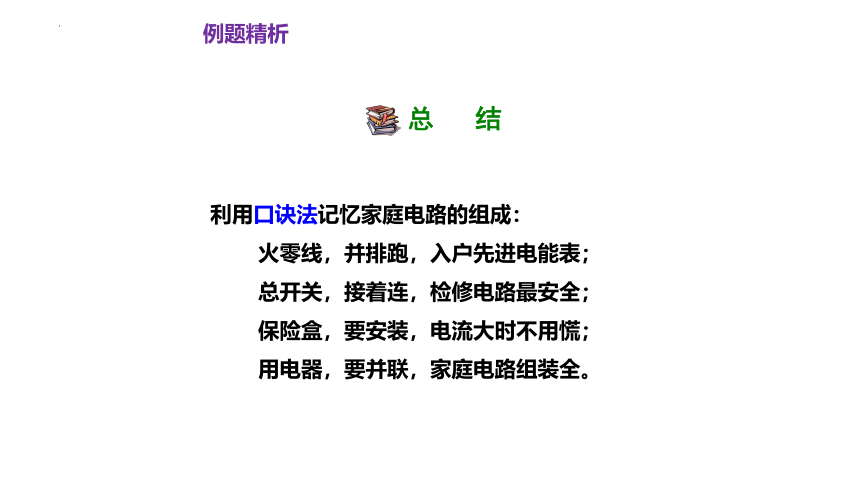

总 结
利用口诀法记忆家庭电路的组成：
火零线，并排跑，入户先进电能表；
总开关，接着连，检修电路最安全；
保险盒，要安装，电流大时不用慌；
用电器，要并联，家庭电路组装全。
例题精析
进户的两条输电线中，有一条叫做零线（在户外就已经和大地相连），另一条叫做端线，俗称火线。
0 V
220 V
220 V
大地
火线
零线

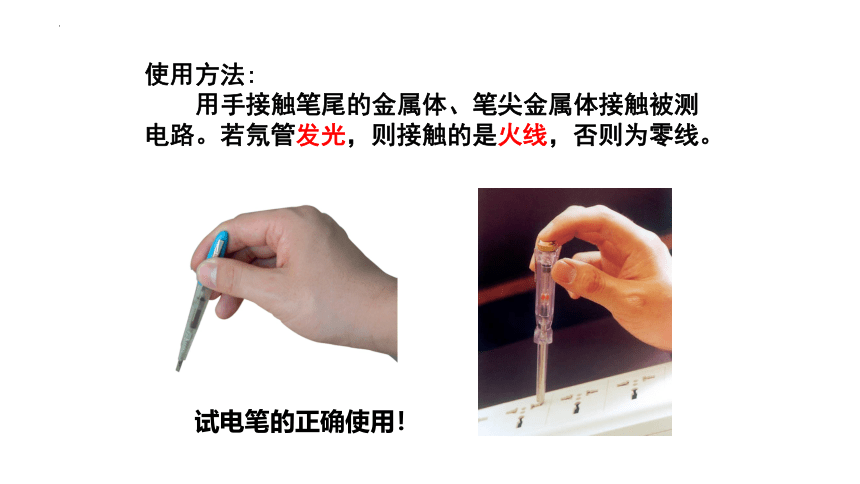

使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
1.为什么试电笔接触火线氖管发光、接触零线氖管不发光？
2、人为什么没有发生触电事故？
试电笔中有一个很大的电阻
I=U/R
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
思考交流
电流产生的条件
有电压
闭合回路
电灯及其开关的接法
控制电灯的开关应与火线相连
1、进户零线断开会出现什么现象？
2、开关短路会出现什么现象？
3、灯泡短路会出现什么现象？
思考交流
接火线
连接电路时，对灯头的连接有没有要求？
思考交流
1．三线插座
三脚插头
插座的连接
两孔插座
三孔插座
讨论：哪些用电器有三个插脚？第三个插脚有什么作用？
答：金属外壳的用电器。万一金属外壳带电，电流会流入大地，不至对人造成伤害。
两孔插座、三孔插座
零线
零线
火线
火线
地线
三孔插头
火线
零线
地线
火线
零线
接地
两孔插座
三孔插座
接线方式
口诀：左___右___中接____
零
火
地
讨论：三脚插头的三个脚一样长吗？这样设计有什么好处呢？
答：插入插座时，长的插脚会先将外壳的带电导走；
拔掉插头时，长的插脚最后也把外壳的带电导走。
漏电保护器
随堂练习
1、如图是表示两盏白炽灯和两只插座的安装电路图，其中一项安装错误的是（　）
A、插座C
B、插座D　　
C、A 灯及开关
D、B 灯及开关
A
随堂练习
2、将图中的电灯和开关正确地连接到电源线上。
