2022-2023学年度高考物理二轮复习专题
电路·动态电路分析1
一、单选题

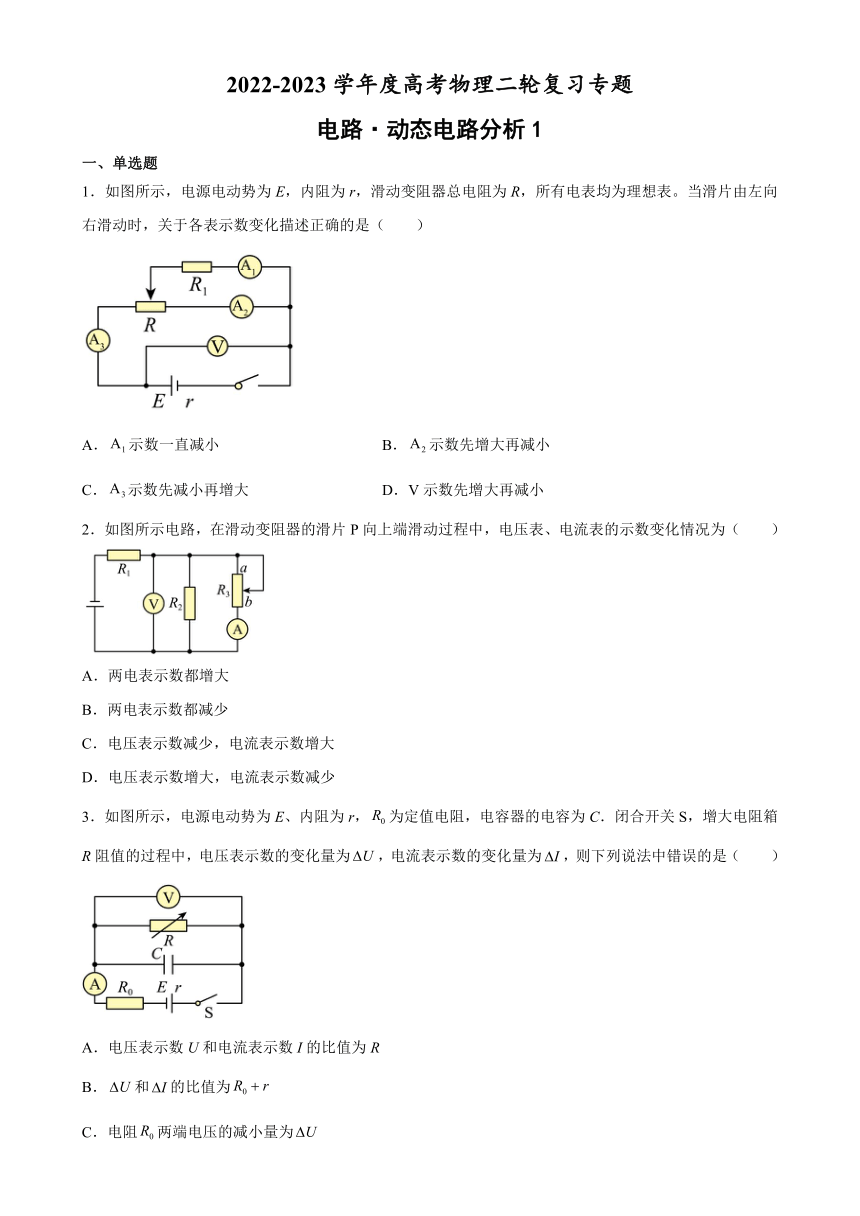

1．如图所示，电源电动势为E，内阻为r，滑动变阻器总电阻为R，所有电表均为理想表。当滑片由左向右滑动时，关于各表示数变化描述正确的是（　　）
A．示数一直减小 B．示数先增大再减小
C．示数先减小再增大 D．V示数先增大再减小
2．如图所示电路，在滑动变阻器的滑片P向上端滑动过程中，电压表、电流表的示数变化情况为（　　）
A．两电表示数都增大
B．两电表示数都减少
C．电压表示数减少，电流表示数增大
D．电压表示数增大，电流表示数减少
3．如图所示，电源电动势为E、内阻为r，为定值电阻，电容器的电容为C．闭合开关S，增大电阻箱R阻值的过程中，电压表示数的变化量为，电流表示数的变化量为，则下列说法中错误的是（　　）
A．电压表示数U和电流表示数I的比值为R
B．和的比值为
C．电阻两端电压的减小量为
D．电容器电量的增加量为

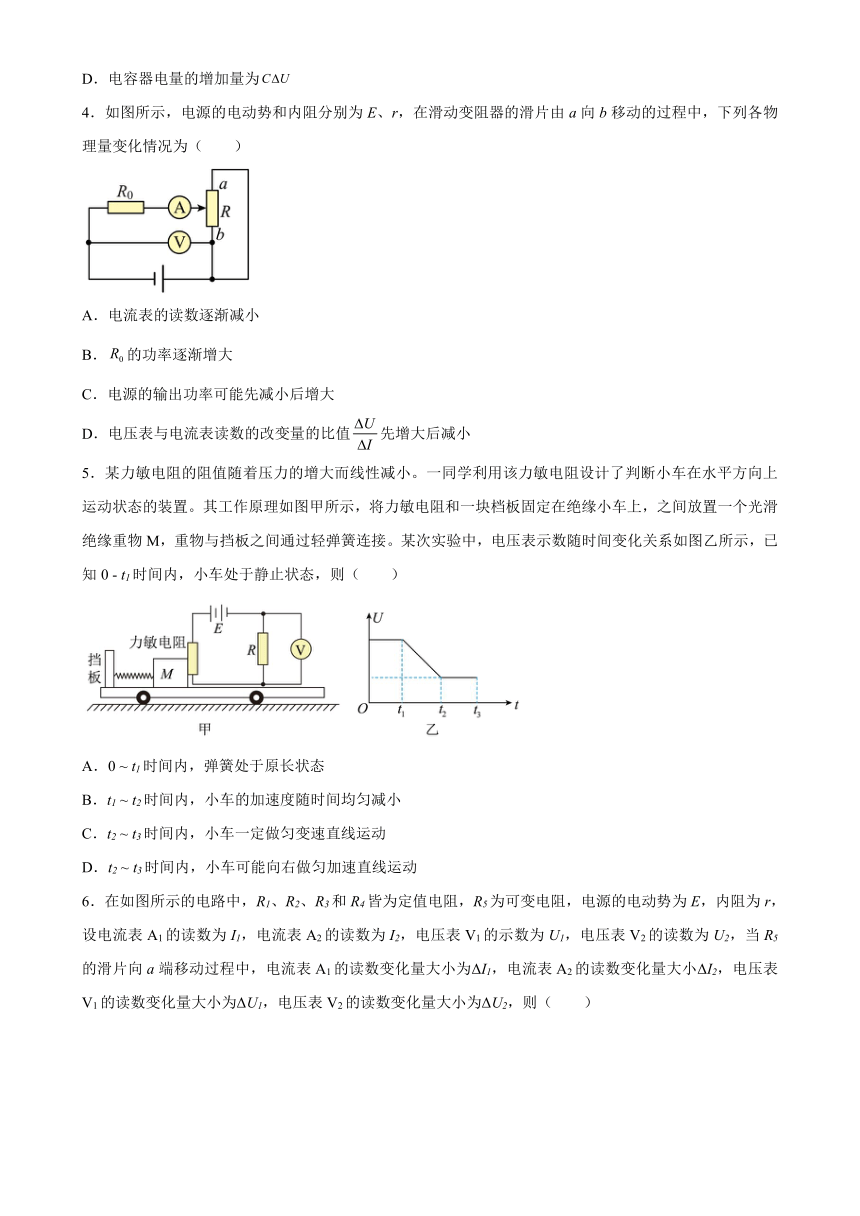

4．如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量变化情况为（　　）
A．电流表的读数逐渐减小
B．的功率逐渐增大
C．电源的输出功率可能先减小后增大
D．电压表与电流表读数的改变量的比值先增大后减小
5．某力敏电阻的阻值随着压力的增大而线性减小。一同学利用该力敏电阻设计了判断小车在水平方向上运动状态的装置。其工作原理如图甲所示，将力敏电阻和一块档板固定在绝缘小车上，之间放置一个光滑绝缘重物M，重物与挡板之间通过轻弹簧连接。某次实验中，电压表示数随时间变化关系如图乙所示，已知0 - t1时间内，小车处于静止状态，则（　　）
A．0 ~ t1时间内，弹簧处于原长状态
B．t1 ~ t2时间内，小车的加速度随时间均匀减小
C．t2 ~ t3时间内，小车一定做匀变速直线运动
D．t2 ~ t3时间内，小车可能向右做匀加速直线运动
6．在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r，设电流表A1的读数为I1，电流表A2的读数为I2，电压表V1的示数为U1，电压表V2的读数为U2，当R5的滑片向a端移动过程中，电流表A1的读数变化量大小为ΔI1，电流表A2的读数变化量大小ΔI2，电压表V1的读数变化量大小为ΔU1，电压表V2的读数变化量大小为ΔU2，则（　　）
A．U1变小，U2变小，不变 B．I1变大，ΔU1<ΔU2，变小
C．I1变小，I2变小，变小 D．I1变大，ΔU1>ΔU2，不变
7．某同学利用如图甲所示的闭合电路研究电容器的充、放电过程。先将滑动变阻器R滑到某合适位置，闭合开关S，电流传感器（可视为理想电流表）记录得到充电时电流随时间变化的图像如图乙所示。则（　　）
A．充电过程中，电容器极板电压增大、电阻两端电压减小
B．电路稳定时，电容器两端电压小于两端电压
C．电路稳定后，将R的滑片向左滑动，电流传感器中有的电流
D．若将R的滑片向左滑动，再次稳定后，电源效率比原来大
8．如图所示，某电路电源的电动势为，内阻恒为，是定值电阻，热敏电阻的阻值随温度降低而增大。在温度降低的过程中，分别用表示电流表、电压表示数变化量的绝对值。假设电表均为理想电表，下列说法正确的是（　　）
A．电流表的示数增大 B．电源的效率减小
C． D．电阻消耗的功率增大
9．如图所示的电路，I为电流表示数，U为电压表示数，为可变电阻消耗的功率，为固定电阻消耗的功率，电表可以视为理想表，电源内阻不可忽略，则在变阻器滑动触头缓慢滑动使得电流表示数均匀增加的过程中，下列说法正确的是（　　）
A．电压表示数U均匀增加
B．定值电阻消耗的功率均匀增加
C．可变电阻消耗的功率必减小
D．相同时间内通过定值电阻的电量小于通过可变电阻的电量
10．如图所示电路中，R为某种半导体气敏元件，其阻值随周围环境一氧化碳气体浓度的增大而减小。当一氧化碳气体浓度减小时，下列说法中正确的是（　　）
A．电压表V示数减小
B．电流表A示数减小
C．电路的总功率增大
D．变阻器R1的取值越大，电表示数变化越不明显

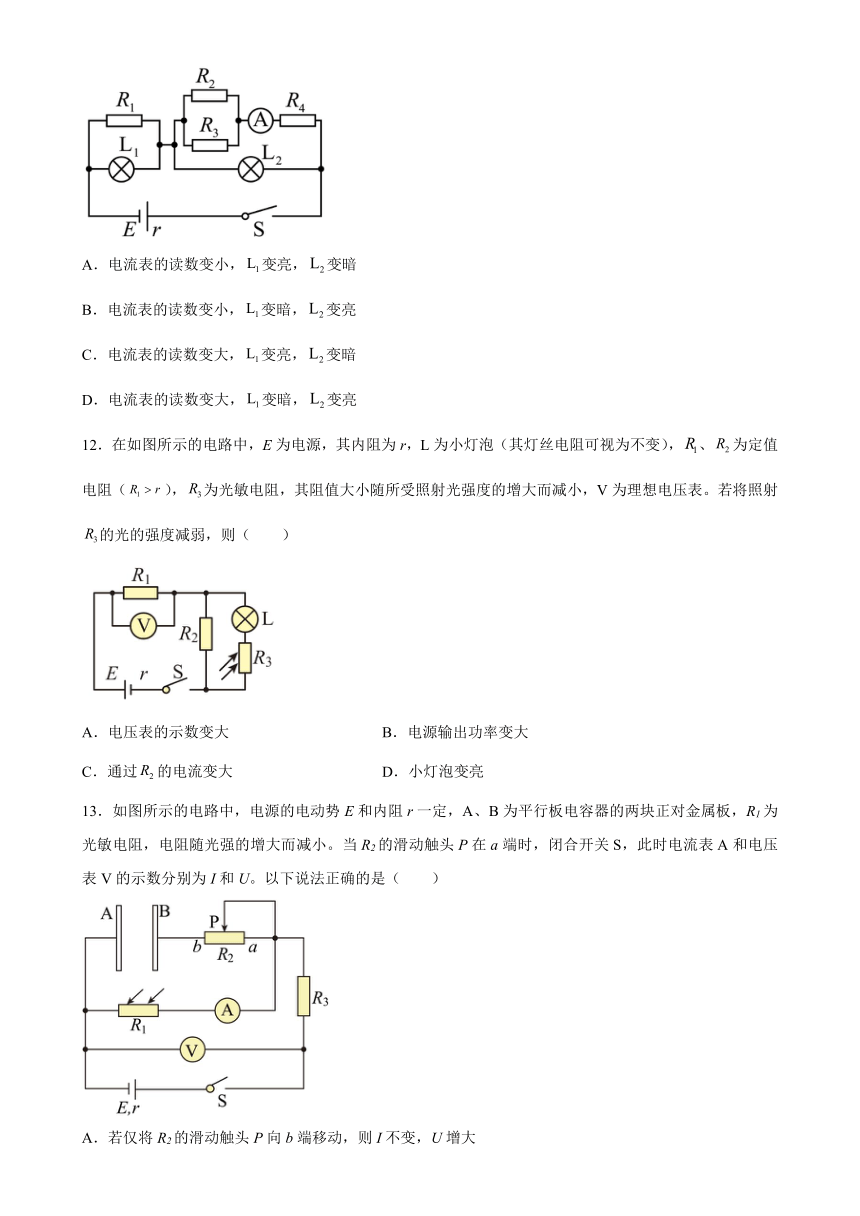

11．如图所示的电路中，电源电动势不变、内阻不能忽略，、、、为定值电阻，、是小灯泡（阻值不变），电流表是理想电表。闭合开关S，两灯均正常发光。由于某种原因定值电阻处突然断路，则（　　）
A．电流表的读数变小，变亮，变暗
B．电流表的读数变小，变暗，变亮
C．电流表的读数变大，变亮，变暗
D．电流表的读数变大，变暗，变亮
12．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），、为定值电阻（），为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表。若将照射的光的强度减弱，则（　　）
A．电压表的示数变大 B．电源输出功率变大
C．通过的电流变大 D．小灯泡变亮
13．如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻，电阻随光强的增大而减小。当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。以下说法正确的是（　　）
A．若仅将R2的滑动触头P向b端移动，则I不变，U增大
B．若仅增大A、B板间距离，则电容器所带电荷量增大
C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加
D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变
14．在如图所示的电路中，C为一平行板电容器，闭合开关S，给电容器充电，当电路中电流稳定之后，下列说法正确的是（　　）
A．保持开关S闭合，把滑动变阻器R1的滑片向上滑动，电流表的示数变大，电压表的示数变小
B．断开开关S，若此时刚好有一带电油滴P静止在电容器两平行板之间，将电容器上极板与下极板稍微错开一些的过程中，油滴将向上运动
C．保持开关S闭合，将电容器上极板与下极板距离稍微拉开一些的过程中，R2中有由b到a的电流
D．保持开关S闭合，不论滑动变阻器R1的滑片是否滑动，都有电流流过R2
15．如图所示的电路，电源电动势E恒定且内阻r不可忽略，R1、R2、R3为定值电阻，R4为滑动变阻器，A1、A2为理想电流表，V1、V2、V3为理想电压表。闭合开关后，I1、I2分别表示两个电流表的示数，U1、U2、U3分别表示三个电压表的示数。现将滑动变阻器R4的滑片稍向上滑动一些，ΔI1、ΔI2分别表示两个电流表示数变化的大小，ΔU1、ΔU2、ΔU3分别表示三个电压表示数变化的大小。下列说法正确的是（ ）
A．U2变小 B．变小
C．ΔU2小于ΔU3 D．大于
16．在如图所示电路中，电源电动势为E，内阻为r，其中，现将滑动变阻器的滑动触头逐渐向a移动过程中（　　）
A．电压表的示数减小，电流表的示数减小
B．电压表的示数增大，电流表的示数增大
C．电源的总功率增大
D．电源的输出功率减小
17．火警报警器的电路示意图如图所示。其中，RT为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。电流表为值班室的显示器，电源两极之间接一报警器。当传感器RT所在处出现火情时，通过显示器的电流I、报警器两端的电压U的变化情况是（　　）
A．I变大，U变小 B．I变大，U变大
C．I变小，U变小 D．I变小，U变大
18．在如图所示电路中，电源电动势为E，内阻为r，其中R1=r，现将滑动变阻器的滑动触头逐渐向a移动过程中（　　）
A．相同时间内，通过R1、R2的电荷量相等
B．电压表的示数减小，电流表的示数减小
C．电源的总功率增大
D．电源的输出功率减小
二、多选题
19．如图所示，电源电动势为，内阻为r，电容器的下极板接地，闭合开关，滑动变阻器的滑片在端，电容器内有一带电油滴恰好处于静止状态，若电流表视为理想电表，将滑动变阻器的滑片向端移动，移动过程中，油滴没有和极板相碰，则在移动过程中（ ）
A．电容器上级板的电势一直升高
B．电阻消耗的电功率先减小后增大
C．油滴在运动过程中先向上运动后向下运动
D．电流表示数一直在增大
20．如图1所示，为定值电阻，为滑动变阻器（最大阻值25Ω），现闭合电路中的开关S，将滑动变阻器的滑动触头P从最左端滑到最右端的过程中，由电表的测量数据得到图线如图2所示（电表均为理想电电表）。则下列说法正确的是（　　）
A．电源电动势为4V
B．电源内电阻的阻值为10Ω
C．电源的最大输出功率为1.8W
D．滑动变阻器的最大功率为0.9W
21．如图所示电路中，电源电动势为E，内阻为r，R1为热敏电阻，阻值随温度升高后明显减小，R2为定值电阻，阻值R2 > r，电表都为理想电表。当环境温度升高后，电表示数变化量的绝对值分别用I、U1、U2和U表示，则下列说法正确的是（ ）
A．U1 > U2 B．减小，不变
C． D．热敏电阻的功率可能不变
22．如图所示为一保温箱温度报警器的简化电路图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡（电阻保持不变）均能发光。为热敏电阻（阻值随温度的升高而减小），下列说法正确的是（　　）
A．当保温箱的温度开高时，电流表A的读数变大 B．当保温箱的温度升高时，灯泡、均变暗
C．小灯泡变亮，说明保温箱的温度降低 D．电压表V的读数变小，说明保温箱的温度降低
23．在如图所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生了变化。若电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示，下列说法正确的是（　　）
A．不变，不变 B．变小，变小
C．变小，不变 D．变小，不变
24．如图所示，直流电路中电源电动势为E，内阻为r，R1、R2为定值电阻，R3为滑动变阻器，已知R1>r。当开关S闭合时，电容器两板间的N点的带电液滴恰好能保持静止。现将滑动变阻器滑片向左滑动，则下列说法正确的是（　　）
A．电源的总功率减小
B．电源的输出功率增大
C．液滴向下运动
D．电容器A板的电势降低
25．如图，电路中R1、R2为两只定值电阻，L为阻值恒定的灯泡，C为电容器，R为光敏电阻（光照越强，阻值越小），V为电压表，A为电流表。现闭合开关，逐渐增加光照强度，下列说法正确的是（ ）
A．电路中灯泡L的发光亮度逐渐变强 B．电容器两极板间的电场强度逐渐变大
C．电路中电阻R1消耗的电功率逐渐变大 D．V的变化量与A的变化量之比不变
26．如图所示，电源内阻和灯泡的电阻均恒定不变，为理想二极管，、为定值电阻，电表均为理想电表。闭合且电路稳定后，有一带电油滴在平行板电容器中处于静止状态。现将滑动变阻器滑片向上滑动，电表V1、V2和A示数变化量的绝对值分别为、和，则下列说法中正确的是（　　）
A．灯泡变亮，电流表示数增大 B．油滴将向下运动
C． D．
27．如图所示，电流表、电压表均为理想电表，L为小灯泡。R为滑动变阻器，电源电动势为E，内阻为r。现将开关S闭合，当滑动变阻器滑片P向左移动至某一位置，电压表示数变化量为，电流表示数变化量为，下列结论正确的是（　　）
A．电流表示数变大，电压表示数变小
B．不变
C．电容器C上电荷量增加
D．电源的效率变小
28．如图，电源电动势为E、内阻为r，电流表为理想电表。、为定值电阻，为滑动变阻器，为电阻箱。闭合开关S，电流表读数为I。下列会使I增大的有（　　）
A．断路 B．短路
C．的滑片右移 D．的电阻调大
29．在如图所示电路中，当变阻器的滑动头P向b端移动时（　　）
A．电阻消耗的功率增大 B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变小 D．电阻消耗的功率增大
30．在如图所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，V、A、V1、V2四个理想电表的示数都发生变化，电表的示数分别用U、I、U1、U2表示，下列判断正确的是（　　）
A．I减小，U1增大
B．I减小，U2增大
C．电压表V2的示数与电流表A示数之比不变
D．电压表V的示数与电流表A示数之比变大
31．智能手机屏幕的光线过强会对眼睛有害，因此手机都有一项可以调节亮度的功能，该功能既可以自动调节，也可以手动调节。某兴趣小组为了模拟该功能，设计了如图所示的电路，光敏电阻阻值随光照增强而减小。闭合开关，下列说法正确的是（　　）
A．仅使光照变强，小灯泡变亮 B．仅使光照变弱，小灯泡变亮
C．仅将滑片向端滑动，小灯泡变亮 D．仅将滑片向端滑动，小灯泡变亮
32．如图所示，闭合开关后，为了使白炽灯泡L变暗，可以采取的方法有（　　）
A．只减小电容器C两板间的距离 B．只增大电容器C两板间的距离
C．只增大电阻R1的阻值 D．只减小电阻R2的阻值
33．在如图所示的电路中，、为滑动变阻器，它们的滑片、均位于滑动变阻器的正中间，下列操作能使理想电流表的示数增大的是（　　）
A．向左移动滑片 B．向右移动滑片
C．向上移动滑片 D．向下移动滑片
34．如图所示的电路中，为电源电动势，为电源内阻，和均为定值电阻，为滑动变阻器。当的滑动触点在的中点时合上开关，此时三个电表、和的示数分别为、和。现将的滑动触点向端移动，则（　　）
A．电源的总功率减小 B．消耗的功率增大
C．增大，减小，增大 D．减小，不变，减小
35．如图所示电路，是定值电阻，是滑动变阻器，L是小灯泡，C是电容器，电源内阻为。开关S闭合后，在滑动变阻器的滑片向上滑动过程中（　　）
A．小灯泡变亮
B．电压表示数变小
C．电容器所带电荷量增大
D．电源的输出功率一定先变大后变小
36．如图所示电路中，电源电动势为E，内阻为r，当滑动变阻器R2滑片向右滑动后，理想电流表A1、A2的示数变化量的绝对值分别为ΔI1、ΔI2，理想电压表示数变化量的绝对值为ΔU。下列说法中正确的是（　　）
A．电压表V的示数减小
B．电流表A2的示数变小
C．ΔU与ΔI1比值一定小于电源内阻r
D．ΔI1<ΔI2
37．如图所示，闭合开关S，将滑动变阻器R的滑片向右滑动的过程中（　　）
A．电流表A1的示数变小
B．电流表A2的示数变小
C．电压表V的示数变小
D．电压表的变化量ΔU与电流表A1的变化量ΔI1的比值不变
38．如图所示的电路中，电源电压恒定不变。闭合开关S，将滑动变阻器的滑片P由b点移动到a点的过程中，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）
A．电压表V1的示数将不变
B．灯泡的亮度将变暗
C．整个电路的总电流将变大
D．电压表V2的示数与电流表A的示数的比值将变大
39．如图所示，闭合开关，理想电流表、电压表均有示数，经过一段时间，两表示数均变大，则可能发生的故障是（　　）
A．电阻R1发生短路 B．电阻R2发生断路
C．电阻R3发生短路 D．电阻R4发生短路
40．在如图所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，V、A、V1、V2四个理想电表的示数都发生变化，电表的示数分别用U、I、U1、U2表示，下列判断正确的是（　　）
A．I减小，U1增大
B．I减小，U2增大
C．电压表V2的示数变化量与电流表A示数变化量之比的绝对值不变
D．电压表V示数的变化量与电流表A示数变化量之比的绝对值变大
41．药物生产车间需要严格控制室内温度范围，尽量保证较小的温度波动。如图是某监控温度波动的报警原理图，热敏电阻的阻值随温度的升高而减小，当报警器两端的电压变化量超出设定值时，报警器就会自动报警。下列说法正确的是（ ）
A．温度升高，报警器两端电压减小
B．温度降低，热敏电阻的热功率一定增大
C．滑动变阻器取值大，报警器不容易报警
D．滑动变阻器取值与报警器是否容易报警无关
2022-2023学年度高考物理二轮复习专题
电路·动态电路分析1·参考答案
1．A
【来源】山东省青岛第二中学2022-2023学年高二上学期期中物理试题
【详解】AC．滑片由左向右滑动时，变阻器在干路中左端部分电阻增大，在右端部分电阻减小，由于右端部分与电阻R1并联，并联电阻小于支路电阻，可知并联部分减小量小于变阻器左端部分电阻的增加量，则总电阻增大，总电流减小，故示数一直减小。变阻器右端部分的电阻减小，根据并联电路电流分配关系，可知电阻R1分得的电流减小，则的示数一直在减小，故A正确，C错误；
B．设变阻器右部分电阻为x，且取值大小范围为
则左部分为，由闭合电路欧姆定律可知
由并联电路的电流分配关系可知
解得
化简可得
由数学知识可得，此式分母中的关于x的二次解析式的对称轴为，因电源内阻r与R大小未知，无法确定对称轴在x的范围内，故无法确定此式分母大小如何变化，则示数无法判断，故B错误；
D．总电流减小，内电压减小，则路端电压增大，故电压表V示数一直增大，故D错误。
故选A。
2．D
【详解】当滑动变阻器的滑片P向a端滑动时，接入电路的电阻增大，外电路总电阻R总增大，总电流I减少，电压表读数
可知U增大，即电压表读数增大，流过R2的电流为
可知I2增大，电流表的读数
则电流表示数将减少。故选D。
3．C
【详解】A．由图可知，电压表测量的是电阻箱的电压，而电流表测的电流也是电阻箱的电流，所以有
即电压表示数U和电流表示数I的比值为电阻箱的阻值R，故A项正确，不符合题意；
B．根据闭合电路欧姆定律得
根据数学知识可得
故B项正确，不符合题意；
CD．闭合开关S，增大电阻箱的阻值后，由欧姆定律有
由上述式子可知，其电流在减小，又因为
可知，路端电压在变大，又根据
可知定值电阻两端电压在减小，对电阻箱有
可知，电阻箱两端电压在增大，所以，定值电阻两端电压的减少量小于。由电路图可知，电容器两端电压等于电阻箱两端电压，所以电容器板间电压变大，其带电量也增大，变化量为
故D正确，不符合题意，C错误，符合题意。
故选C。
4．C
【来源】江苏省苏州市震泽中学木渎高级中学2021-2022学年高一（下）期末联考物理试题
【详解】AB．在滑动变阻器的滑片由a向b移动的过程中，变阻器并联的总电阻先增大后减小，根据闭合电路欧姆定律分析可知，电路中的总电流I先减小后增大，则电流表的读数先减小后增大，R0的功率先减小后增大，故A错误，B错误；
C．由于电源的内阻与外电阻的关系未知，若电源的内阻一直比外电阻小，则电源的输出功率先减小后增大，故C正确；
D．电压表测量路端电压，根据闭合电路欧姆定律得
得
不变，故D错误。
故选C。
5．D
【来源】江苏省徐州市睢宁县2021-2022学年高二下学期线上期中物理试题
【详解】A．0～t1时间内，电压表示数最大，两电阻串联分压可知，力敏电阻的阻值最小，所受压力最大，所以弹簧处于压缩状态，故A错误；
B．t1～t2时间内，电压表示数减小，力敏电阻两端电压变大，阻值增大，所受压力F减小，根据牛顿第二定律，小车的加速度为
小车的加速度增大，故B错误；
CD．t2～t3时间内，电压表示数最小，力敏电阻的两端电压最大，阻值最大，所受压力最小，合力向右，小车的加速度向右，又因为电压表示数不变，压力不变，小车的合力不变，加速度不变，小车做加速度向右的匀变速直线运动，小车可能向左做匀减速直线运动，也可能向右做匀加速直线运动；还有可能M与力敏电阻分离了，此时小车可能向右做加速度增大的加速直线运动，故C错误D正确。
故选D。
6．A
【来源】2022年福建省普通高中学业水平选择性考试物理模拟试卷（三）
【详解】AC．当R5的滑片向a端移动过程中，R5的阻值变小，外电路总电阻变小，由闭合电路欧姆定律可得
可知，I1变大，U1变小，U2变小。由公式可得
易知
比值不变。故A正确；C错误；
BD．同理可得
整理可得
ΔU1<ΔU2，不变
故BD错误。
故选A。
7．A
【来源】江苏省南京市第一中学2022-2023学年高三上学期期中物理试题
【详解】A．闭合开关S，在对电容器充电中，随充电量的增加，电容器极板电压逐渐增大；流经R2的电流逐渐减小，电阻R2两端电压减小，A正确；
B．电路稳定时，充电电流是零，电阻R2两端电压是零，则电容器两端电压等于两端电压，B错误；
C．电路稳定后，将R的滑片向左滑动，R的阻值减小，电路中的电流增大，R1两端电压增大，电容器两端电压增大，给电容器充电，电流传感器中有b→a的电流，C错误；
D．若将R的滑片向左滑动，再次稳定后，电路是纯电阻电路，电源效率则有
外电路电阻越大，电源的效率越大，R的滑片向左滑动，外电路电阻减小，电源效率减小，D错误。
故选A。
8．C
【来源】山西省运城市稷山县稷山中学2022-2023学年高三上学期期中考前训练物理试题
【详解】AB．温度降低热敏电阻阻值增大，电路总电阻增大，根据
得电流减小，根据闭合电路欧姆定律
可得路端电压变大，对电源的效率有
得电源的效率增大，AB错误；
C．设电流变化前后分别为和，则有
可得
C正确；
D．电阻消耗的功率为
得电流减小功率减小，D错误。
故选C。
9．D
【来源】浙江省浙里卷天下2022-2023学年高三上学期10月测试物理试题
【详解】A．外电路电阻减小，电流均匀增加的过程中，内电压均匀增大，路端电压均匀减小，则U均匀减小，故A错误；
B．而定值电阻消耗的功率由可知按平方关系增加，故B错误；
C．由于无法确定的最大阻值与r和之和的关系，所以无法确认消耗功率变化情况，故C错误；
D．由于两端电压减小，这个过程中电容器正在放电，所以相同时间内通过定值电阻的电量小于通过可变电阻的电量，故D正确。
故选D。
【点睛】注意含电容的情况下，电容器的电压变化对电路的影响。
10．B
【来源】山东省济南市历城第二中学2022-2023学年高三上学期10月月考物理试题
【详解】AB．当一氧化碳气体浓度减小时R增大，总电阻增大，则总电流减小，内电压减小，路端电压增大，则电压表V示数增大，所以通过R1的电流增大，故流过R的电流减小，故电流表A示数减小，故A错误，B正确；
C．电路的总功率为
P=EI
E不变，I减小，则P减小，故C错误；
D．变阻器R1的取值越大，R1与R并联的阻值越接近R，R对电路的影响越大，则知变阻器R1的取值越大，电压表示数变化越明显，故D错误。
故选B。
11．A
【详解】断路，则电路总电阻变大，根据
可知电路总电流减小，并联部分的电路结构不变，分流关系不变，所以根据分流规律可知，则通过的电流变小，变暗，流过电流表的电流变小，分压变小，路端电压为
由上述式子可知，路端电压变大，根据分压规律可知，两端电压变大，所以变亮，故BCD错误，A正确。
故选A。
12．C
【详解】ACD．将照射的光的强度减弱，则阻值增大，根据串反并同可知，与它串联的电压表示数减小，与它并联的的电流变大，与它串联的小灯泡变暗，故AD错误，C正确；
B．因为，阻值增大,电路中总电阻增大，根据电源输出功率特点
可知，电源输出功率减小，故B错误。
故选C。
13．D
【来源】2023届辽宁省鞍山市第一中学高三上学期第二次模拟考试物理试题
【详解】A．若仅将R2的滑动触头P向b端移动，R2所在支路有电容器，是被断路的，则I、U均保持不变；故A错误；
B．根据
因电容器两端电压U不变，若仅增大A、B板间距离，则电容器所带电荷量减少，故B错误；
C．若仅用更强的光照射R1，电阻随光照强度的增大而减小，总电阻减小，总电流变大，则I增大，U应当减小；R3的电压变大，电容器两端的电压减小，根据
Q=CU
可知，电容器电荷量减小，故C错误；
D．根据全电路的欧姆定律有
E=U+Ur
则外电路电压变化量的绝对值等于内电压变化量绝对值，即
U= Ur
故有
即U的变化量的绝对值与I的变化量的绝对值的比值表示电源的内电阻，是不变的；故D正确。故选D。
14．B
【详解】A．S闭合，滑动变阻器的滑片向上滑动，减小，则电路中电流增大，电流表的示数变大，电阻的电压增大，电压表的示数变大。A错误；
B．断开开关S，电容电量不变，根据
，，
得
当电容器上极板与下极板距离稍微错开一些，场强增大，电场力增大，油滴将向上运动。B正确；
C．保持开关S闭合，将电容器上极板与下极板距离稍微拉开一些的过程中，根可知，电容减小，电容将放电，由于电容下极板带正电，所以中有由a到b的电流。C错误；
D．保持开关S闭合，电容器两端的电压即为的电压，只有当的滑片滑动时，两端的电压变化，电容器可能会充电或放电，才有电流经过。D错误。
故选B。
15．C
【详解】A．滑动变阻器的滑片向上滑动，滑动变阻器R4接入电路的电阻变大，总电阻变大，总电流减小，内阻和R1上的电压减小，则U2变大，选项A错误。
B．由欧姆定律可知
=R3+R4
R4接入电路的阻值变大，所以变大，选项B错误。
C．电压表V2的示数等于电阻R3和R4两端的电压之和，R4接入电路阻值变大，电压表V2的示数变大，由于总电流变小，但是流过R2的电流变大，所以流过电阻R3的电流变小，电阻R3两端的电压变小，所以ΔU3大于ΔU2，选项C正确。
D．由闭合电路欧姆定律分析可知
U1=E-I1r
则
=r
U2=E-I2(r+R1)
=r+R1
所以小于，选项D错误。
故选C。
16．C
【来源】江苏省南通市海安市立发中学2022-2023学年高三上学期学情检测卷物理试题（二）
【详解】AB．滑动变阻器的滑动触头逐渐向a移动中，滑动变阻器接入电路中的电阻R0减小，电路中的总电阻减小，由闭合电路欧姆定律可知，电路中的总电流增大，则电源内阻上的电压降增大，由可知，电源的路端电压减小，即电压表的示数减小，因电源的路端电压减小，R1两端电压增大，R2与R0并联电路的电压减小，由欧姆定律可知R2电流减小，则电流表的示数增大，AB错误；
C．由P=EI可知，电路中的总电流I增大，E不变，所以电源的总功率增大，C正确；
D．由题意可知，则外电路电阻大于内电阻，当外电阻减小时，外电阻与内电阻更接近，所以电源的输出功率增大，D错误。
故选C。
17．C
【来源】2022届福建省龙岩市武平县第一中学高三下学期3月月考物理试题
【详解】当传感器所在处出现火情时，温度升高，的电阻减小，则电路中的总电阻减小，根据闭合回路的欧姆定律可知，电路中的总电流变大，路端电压变小，则报警器两端的电压U减小，根据可知，电阻两端的电压增大，根据分压原理可知，电阻两端的电压变小，则流过的电流减小，即电流表读数变小。
故选C。
18．C
【详解】A．由电路图可知通过R1的电流大于通过R0的电流，根据q=It可知，相同时间内，通过R1、R2的电荷量不相等。故A错误；
B．当滑片向a滑动时，R0接入电路的电阻减小，总电阻减小；由闭合电路的欧姆定律可知电路中总电流增大，则内电压增大，由U=E-Ir可知路端电压减小，即电压表示数减小；
因路端电压减小，R1两端的电压增大，故并联部分电压减小，由欧姆定律可知通过R2的电流减小，则电流表示数增大。故B错误；
C．由P=EI，知I增大，E不变，所以电源的总功率增大。故C正确；
D．由题意：R1=r，外电阻大于内电阻，当外电阻减小时，外电阻与内电阻更接近，所以电源的输出功率增大。故D错误。
故选C。
19．BD
【来源】黑龙江省饶河县高级中学2022-2023学年高二上学期期中物理试题
【详解】B．滑动变阻器的滑片在端时，滑动变阻器被断路，当滑片向端移动时，滑动变阻器以滑片左右两部分并联接入电路，接入电路电阻阻值逐渐增大，当滑片滑到中间位置时，滑动变阻器接入电路的阻值达到最大值，滑片继续向b端滑动时，接入电路电阻阻值开始减小，直到滑至b端时滑动变阻器又短路，接入电阻又为零，故电路总电阻先增大后减小，最后恢复到初始值，电路总电流先减小后增大，最后恢复到初始值。电阻消耗的电功率为
故电阻消耗的电功率先减小后增大，故B正确；
A．由于是直流电源，电阻没有电流流过，因此电容器上极板的电势与电阻上端的电势相等，故两极板间的电压为
因此电容器两极板间电压先增大后减小，由于下极板电势为零，故上级板的电势先升高后降低，故A错误；
C．由于电容器电压先增大后减小，最后减小到初始值，因此油滴受到的电场力先增大后减小，最后减小到初始值，油滴一直向上运动，运动方向未改变，故C错误；
D．由图可知电流表所测电流即为滑动变阻器滑片右侧部分接入并联电路的电流，刚开始时滑动变阻器左侧短路，左侧接入部分电流为电路总电流，为零，随着滑片向右移动，逐渐减小，逐渐增大，滑片到达最右端时，滑动变阻器右侧短路，此时为零，为电路总电流，故D正确。
故选BD。
20．CD
【来源】湖南省常德市汉寿县第一中学2022-2023学年高二上学期期中物理试题
【详解】AB．滑动变阻器的滑动触头P从最左端滑到最右端的过程中，接入电路的电阻增大，电路总电阻增大，电流减小，R1两端的电压减小，故乙表示V1示数的变化，甲表示V2示数的变化，由图可知图乙的斜率表示定值电阻的阻值
图甲斜率的绝对值为
可得电源内阻为
纵轴截距表示电源电动势
故AB错误；
C．设外电阻为，电源的输出功率为
根据数学知识可知，当 时，电源的输出功率最大
故C正确；
D．将R1看作电源的内阻，当滑动变阻器接入阻值为时，滑动变阻器消耗的功率最大
故D正确。
故选CD。
21．AD
【来源】河南省平顶山市宝丰县第一高级中学2022-2023学年高二上学期阶段性测试物理试题
【详解】A．当环境温度升高后，热敏电阻R1阻值减小，电路总电阻减小，因此电路总电流I增大，因此U2、U内增大，U1减小，由于电源电动势不变，故
U1 = U2＋U内
因此
U1 > U2
A正确；
B．由于电路串联，因此各个电子器件I相等，因此
而
故不变，B错误；
C．由于
E = U＋Ir
因此
而
由题意可知
R2 > r
故
C错误；
D．由上面分析可知，热敏电阻两端的电压减小，而电流增大，若电压减小的倍数与电压增大的倍数相等时，则功率不变，D正确。
故选AD。
22．AC
【详解】A．当保温箱的温度升高时，的阻值减小，则外电路总电阻
减小，干路电流
增大，电流表A的读数变大，A正确；
B．灯泡实际功率
变大，灯泡变亮。小灯泡的电压
变小，灯泡实际功率
变小，灯泡变暗，B错误；
C．由上述分析，灯泡变亮，保温箱温度降低，C正确；
D．电压表V的读数变小时，即路端电压变小，又
干路电流变大，又
外电路总电阻变小，又
的阻值变小，保温箱的温度升高，D错误。
故选AC。
23．ACD
【详解】A．根据欧姆定律可得
比值是定值，故A正确；
BC．R2随P向下移动而变小，即
=R2
变小。而
不变，故B错误，C正确；
D．因为
且R2减小，所以变小。而
为电源内阻不变，故D正确。
故选ACD。
24．AC
【详解】A．滑动变阻器滑片向左滑动，R3接入电路的电阻增大，电路总电阻增大，总电流减小，由
可知，电源的总功率增大，故A正确；
B．纯电阻电路输出功率
知，外电阻与内阻越接近，电源输出功率越大；由R3接入电路的电阻增大，R1>r，知R外与内阻r差距增大，所以电源输出功率减小，故B错误；
C．的阻值增大，干路电流I减小，R2与电容器串联，稳定后相当于断路，对电路无影响，故电容器两端电压相当于R1两端电压，由
可知，电容器两端电压减小，极板间场强
故场强减小，液滴受到向上的电场力减小，故液滴向下运动，故C正确；
D．电源负极接地，所以A板的电势即为两端电压
可知A板的电势升高，故D错误。
故选AC。
25．BD
【来源】江西省临川第一中学2022-2023学年高二上学期期中物理试题
【详解】ABC．逐渐增加光照强度，光敏电阻R的阻值逐渐减小，整个外电路的总电阻逐渐减小，干路电流强度逐渐增加，内电压逐渐升高，路端电压逐渐降低，流过R1的电流逐渐减小，电阻R1消耗的电功率逐渐减小，流过R2的电流逐渐增加，加在R2两端的电压逐渐升高，电容器与R2并联，加在电容器两端的电压逐渐升高，电容器两极板间的电场强度逐渐变大，灯泡L两端的电压逐渐降低，灯泡L的发光亮度逐渐减弱，AC错误，B正确；
D．将电源与R1作为等效电源，内电阻为，根据
可知
因此V的变化量与A的变化量之比保持不变，D正确。
故选BD。
26．AC
【详解】A．滑片向上滑动，其接入电路的阻值减小，电路总电阻减小，根据闭合电路欧姆定律可知回路中电流变大，灯泡变亮，电流表示数增大，A正确；
B．总电流增大，故电源内电压增大，外电压减小，即V1的示数减小，而L1的电压变大，所以并联部分R1两端的电压减小，所以V2的示数及电容器板间电压变小，应放电，但二极管的单向导电性使电荷不能放出，由于Q不变，则由
，
得
可知E不变，油滴静止不动，B错误；
C．根据闭合电路欧姆定律可知
可知
电流表串联在支路上，则有
故
C正确；
D．将灯泡L电阻R看作电源内阻一部分，可知
由于，故
D错误。
故选AC。
27．BC
【来源】重庆市江津中学2021-2022学年高二（上）第三次阶段性考试物理试题
【详解】A．当滑动变阻器滑片P向左移动，接入电路的电阻变大，外电路电阻变大，电路总电阻变大，总电流变小，即电流表示数变小；总电流变小，则内电压减小，路端电压变大，即电压表示数变大，选项A错误；
B．根据闭合电路欧姆定律得
由数学知识得知
故保持不变，选项B正确；
C．由于总电流变小，内电压减小，小灯泡上的电压减小，则滑动变阻器两端的电压变大，即电容器的电压变大，根据可知电容器C上电荷量Q增加，选项C正确；
D．电源的效率
可见随着外电路电阻变大，电源的效率变大，选项D错误。
故选BC。
28．BD
【来源】福建省泉州市2021-2022学年高二（上）期末教学质量监测物理试题
【详解】根据“串反并同”可知，要使电流表示数增加，就减小与其串联部分的电阻，即短路；同理增大与其并联部分的电阻，即的电阻调大。故BD正确，AC错误。
故选BD。
29．AB
【详解】C．当变阻器R3的滑动头P向b端移动时，滑动变阻器接入电阻减小，则电路外电阻变小。根据闭合电路欧姆定律可知
所以电路中总电流增大，根据公式有
路端电压即电压表示数变小，选项C错误；
B．根据电路中分压原理，可知
电路中总电流增大，减小，对R2根据欧姆定律，有
可知减小，根据电流分流原理，有
可知即电流表示数变大，选项B正确；
A．通过电阻的电流为干路电流I，干路电流即电路中总电流增大，根据可知电阻消耗的功率增大，选项A正确；
D．减小，根据可知电阻消耗的功率减小，选项D错误。
故选AB。
30．BD
【来源】山西省运城市稷山县稷山中学2022-2023学年高三上学期期中考前训练物理试题
【详解】AB．当滑动变阻器的滑动触头P向下滑动时，R2变大，外电路总电阻变大，由闭合电路欧姆定律可知，总电流I变小，路端电压U变大，R1的电压
减小，R2的电压
增大，故A错误，B正确；
C．电压表V2的示数与电流表A示数之比为电阻R2的阻值，R2变大，故C错误；
D．电压表V的示数与电流表A示数之比为外电路总电阻，外电路总电阻变大，故D正确。
故选BD。
31．AC
【详解】A．仅使光照变强，光敏电阻的阻值变小，则总电阻变小，由闭合电路欧姆定律可知，总电流增大，小灯泡的功率变大，小灯泡变亮，A正确；
B．仅使光照变弱，可知光敏电阻的阻值变大，则总电阻变大，由闭合电路欧姆定律可知，总电流减小，小灯泡的功率变小，小灯泡变暗，B错误；
C．仅将滑片向端滑动，接入电路的有效阻值变小，则总电阻变小，总电流增大，小灯泡的功率变大，小灯泡变亮，C正确；
D．仅将滑片向端滑动，接入电路的有效阻值变大，则总电阻变大，总电流减小，小灯泡的功率变小，小灯泡变暗，D错误。
故选AC。
32．CD
【来源】2023届海南省高三上学期高考全真模拟卷物理试题（二）
【详解】AB．由于是直流电源，因此只减小电容器C两板间的距离或者增大电容器C两板间的距离，对电路中稳定时的电流无影响，故AB错误；
C．只增大电阻R1的阻值，则电路总电阻变大，总电流减小，则L与R2并联的支路的电压变小，则灯泡变暗，故C正确；
D．只减小电阻R2的阻值，则电路总电阻减小，总电流增大，R1以及电源内阻上的电压增大，则L与R2并联的支路的电压减小，则灯泡变暗，故D正确。
故选CD。
33．AD
【来源】河北省沧州市部分学校2022-2023学年高三上学期10月联考物理试题
【详解】A．向左移动滑片，电路的总电阻减小，由闭合电路的欧姆定律可知，总电流增大，并联电路两端电压U并增大，理想电流表的示数增大，A正确；
B．向右移动滑片，电路的总电阻增大，由闭合电路的欧姆定律可知，总电流减小，并联电路两端电压U并减小，理想电流表的示数减小，B错误；
C．向上移动滑片，电路的总电阻减小，由闭合电路的欧姆定律可知，总电流增大，电源内阻电压增大，路端电压减小，R1两端电压增大，并联电路两端电压U并减小，理想电流表的示数减小，C错误；
D．向下移动滑片，电路的总电阻增大，由闭合电路的欧姆定律可知，总电流减小，电源内阻电压减小，路端电压增大，R1两端电压减小，并联电路两端电压U并增大，理想电流表的示数增大，D正确。
故选AD。
34．AC
【来源】黑龙江省大庆市东风中学2022-2023学年高三上学期第一次月考物理试题
【详解】CD．的滑动触点向a端移动时，增大，整个电路的总电阻增大，由闭合电路欧姆定律可得，电路中总电流减小，内电压减小，外电压增大，即电压表示数U增大，电压减小，、并联电压增大，通过的电流增大，即示数增大，而总电流减小，则通过的电流减小，即示数减小，故C正确，D错误；
A．电源的总功率，总电流减小，电源的总功率减小，故A正确；
B．消耗的功率，总电流减小，消耗的功率减小，故B错误。
故选AC。
35．AB
【详解】在滑动变阻器的滑片向上滑动过程中，滑动变阻器接入电路的电阻变小
A．根据“串反并同”规律，由电路关系可知，小灯泡消耗的电功率增加，小灯泡变亮，A正确；
B．根据“串反并同”规律，由电路关系可知，电压表示数变小，B正确；
C．根据“串反并同”规律，由电路关系可知，电容器两端的电压减小，电容器的电容在该过程中保持不变，根据公式可知，电容器所带电荷量减小，C错误；
D．设外电路的总电阻为，则有
电源的输出功率为
可知，当时电源的输出功率最大，在滑动变阻器的滑片向上滑动过程中，滑动变阻器接入电路的电阻变小，即外电路的总电阻减小，因此电源的输出功率有可能先变大后变小，也有可能一直减小，D错误。
故选AB。
36．BC
【详解】B．当滑动变阻器滑片向右滑动后，滑动变阻器接入电路的电阻增大，外电路总电阻增大，则总电流减小，所以电流表A2的示数减小，故B项正确；
A．总电流减小，路端电压增大，即电压表V的示数增大，故A项错误；
D．根据并联电路的电流规律有
I2＝I1＋I
A2的示数I2变小，通过定值电阻R1的电流I增大，则A1的示数I1变小，所以ΔI1一定大于ΔI2，故D项错误；
C．电压表测量路端电压，根据闭合电路欧姆定律
U＝E－I2r
可知
＝r
而ΔI1大于ΔI2，所以
故C项正确；
故选BC。
37．AD
【详解】A．当滑动变阻器R的滑片向右滑动的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据闭合电路的欧姆定律
可知，干路电流变小，电流表A1的示数变小，A正确；
B C．由于干路电流变小，根据
U外=E-Ir
可知外电路两端的电压变大，电阻R1两端的电压
变小，电压表两端电压
变大，即电压表V的示数变大，通过电阻R2的电流
变大，即电流表A2的示数变大， B、C错误；
D．根据闭合电路欧姆定律得
变式得
即U-I关系图像中，图线斜率
k=R1+r
则
=R1+r
保持不变， D正确。
故选AD。
38．AD
【来源】9.2闭合电路欧姆定律-2023年高考物理一轮复习提升核心素养
【详解】由电路图可知，灯泡与滑动变阻器并联，电压表V1、V2均测电源两端的电压，电流表A测滑动变阻器的电流；
A．因电源电压恒定不变，所以滑片移动时，电压表V1、V2的示数均不变，故A正确；
B．因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过灯泡的电流不变，实际功率也不变，则灯泡的亮度始终保持不变，故B错误；
C．将滑动变阻器的滑片P由b点移动到a点的过程中，变阻器接入电路中的电阻变大，由
可知，通过滑动变阻器的电流变小，即电流表A示数变小；根据并联电路中的电流规律可知，干路中的总电流变小，故C错误；
D．因电压表V2的示数不变，电流表A示数变小，则电压表V2的示数与电流表A示数的比值变大，故D正确。
故选AD。
39．BD
【详解】等效电路如图所示
可把R4等效看成电源的一部分，则等效电源内阻为
A．若是电阻R1发生短路，而理想电流表可视为导线，此时R2、R3支路被短路，无电流通过，根据闭合电路欧姆定律可知，外电阻减小，所以电流表示数增大，但电压表无示数，故A错误；
B．若电阻R2发生断路，电压表与R3串联，此时电压表测R1两端电压，根据闭合电路欧姆定律可知，总电阻增大，则等效电源的外电压增大，即R1两端电压增大，所以电流表示数也增大，故B正确；
C．若电阻R3发生短路，则总电阻减小，根据闭合电路欧姆定律可知，总电流增大，等效电源的内电压增大，路端电压减小，所以电流表示数也减小，故C错误；
D．若电阻R4发生短路，相当于等效电源内阻减小，则总电阻减小，根据闭合电路欧姆定律可知，总电流增大，所以等效电源的路端电压可能增大，电压表及电流表示数均可能增大，故D正确。
故选BD。
40．BC
【来源】9.2闭合电路欧姆定律-2023年高考物理一轮复习提升核心素养
【详解】AB．当滑动变阻器的滑动触头P向下滑动时，R2变大，外电路总电阻变大，由闭合电路欧姆定律可知，总电流I变小，路端电压U变大，R1的电压
减小，R2的电压
增大，故A错误，B正确；
C．电阻R2是变化的，无法直接分析的变化，但对电源及定值电阻R1，有
所以
保持不变，故C正确；
D．同理，对电源有
所以
也不变，故D错误。
故选BC。
41．AC
【详解】A．温度升高，热敏电阻的阻值减小，总电流增大，内电压增大，根据闭合电路的规律可知，报警器两端电压减小，A正确；
B．温度降低，热敏电阻的阻值增大，根据闭合电路的规律可知，通过热敏电阻的电流减小，由
P = I2R
热敏电阻的热功率不一定增大，B错误；
CD．若滑动变阻器接入电路的阻值大，则热敏电阻的阻值变化一定时，报警器两端的电压变化量小，不容易报警，C正确，D错误。
故选AC。

展开更多......

收起↑
