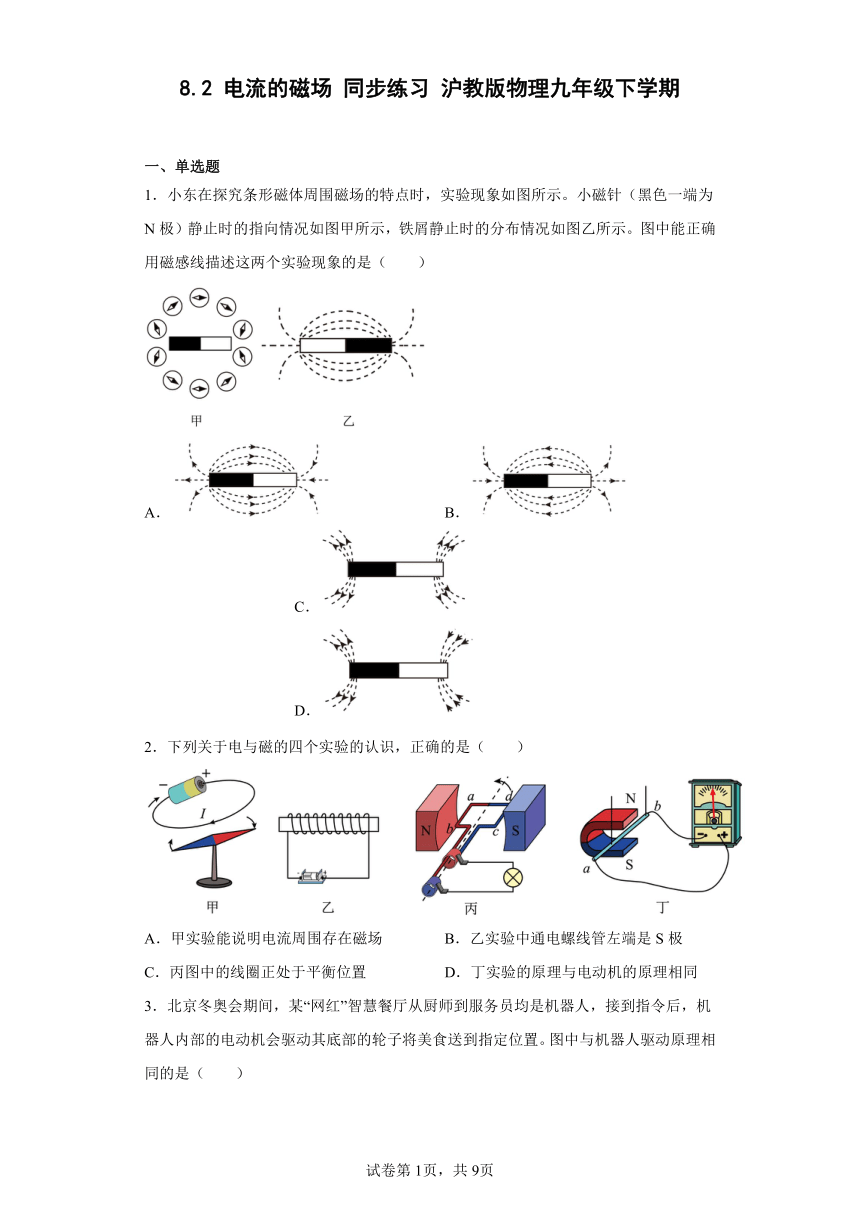

8.2 电流的磁场 同步练习 沪教版物理九年级下学期
一、单选题
1．小东在探究条形磁体周围磁场的特点时，实验现象如图所示。小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（　　）
A． B． C． D．
2．下列关于电与磁的四个实验的认识，正确的是（　　）
A．甲实验能说明电流周围存在磁场 B．乙实验中通电螺线管左端是S极
C．丙图中的线圈正处于平衡位置 D．丁实验的原理与电动机的原理相同
3．北京冬奥会期间，某“网红”智慧餐厅从厨师到服务员均是机器人，接到指令后，机器人内部的电动机会驱动其底部的轮子将美食送到指定位置。图中与机器人驱动原理相同的是（　　）
A． B．
C． D．
4．关于如图所示电与磁部分四幅图的分析，其中正确的是（　　）
A．图（a）装置能够用来检验物体是否带电，工作原理是异种电荷相互排斥
B．根据图（b）装置的原理可以制造电动机，将机械能转化为电能
C．图（c）实验说明通电导线周围有磁场，该现象是由奥斯特最先发现的
D．图（d）线圈式麦克风是利用电流的磁效应工作的
5．如图所示，小明在四川科技馆用一根细线将一个磁极未知的条形磁铁悬挂在空中，静止时它的A端指向地理北极，则该条形磁铁的A端是（　　）
A．N极 B．S极
C．N极和S极都有可能 D．无法确定是否具有磁性

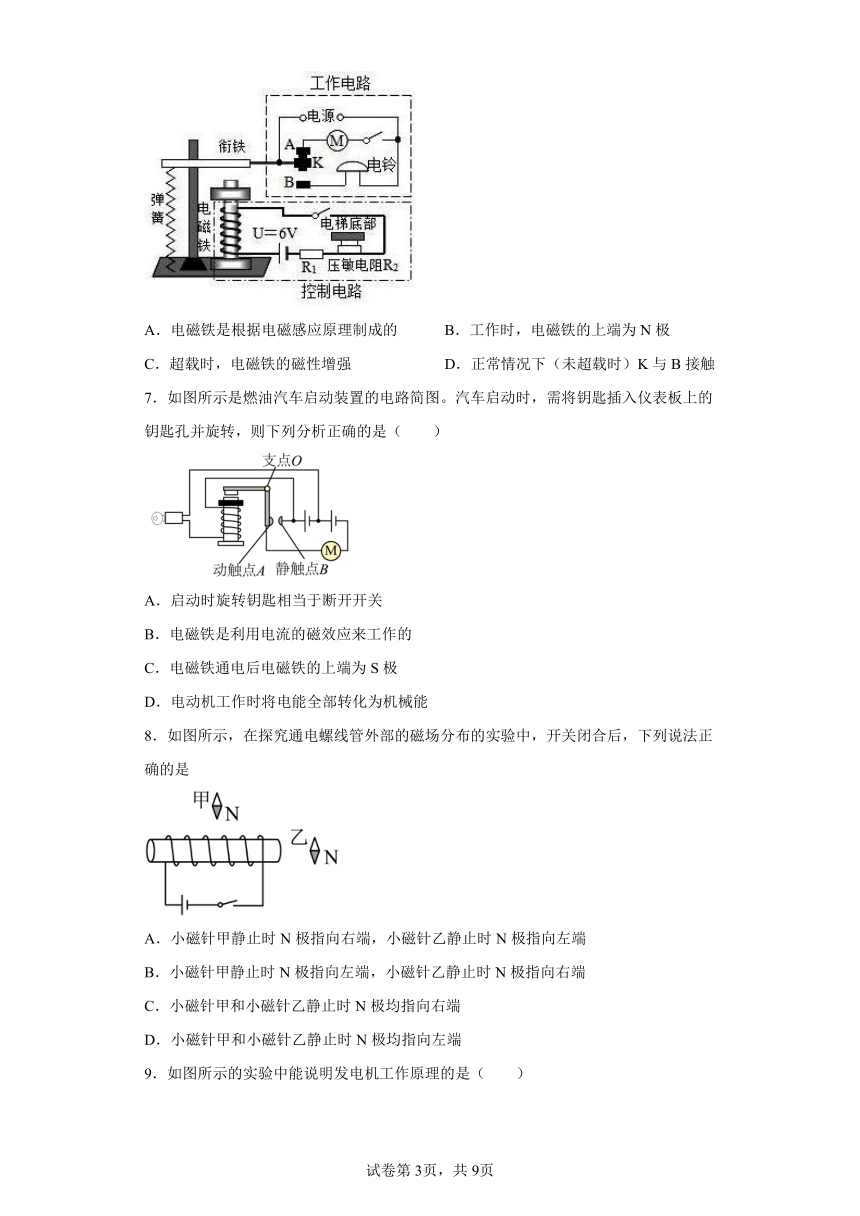

6．电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（　　　）
A．电磁铁是根据电磁感应原理制成的 B．工作时，电磁铁的上端为N极
C．超载时，电磁铁的磁性增强 D．正常情况下（未超载时）K与B接触
7．如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（　　）
A．启动时旋转钥匙相当于断开开关
B．电磁铁是利用电流的磁效应来工作的
C．电磁铁通电后电磁铁的上端为S极
D．电动机工作时将电能全部转化为机械能
8．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
9．如图所示的实验中能说明发电机工作原理的是（　　）
A． 磁极间有相互作用
B． 通电导线周围存在磁场
C． 通电导体在磁场中受力
D． 电磁感应现象
10．人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（　　）
A．鱼形铁不能被磁体吸引 B．指南鱼周围存在磁感线
C．指南鱼鱼头应标注“N” D．指南鱼的腹部磁性最强
11．小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（　　）
A．只对调电源的正、负极
B．只对调磁体的N、S极
C．同时对调电源的正、负极和磁体的N、S极
D．导线①改接G、F点，导线②改接C、E点

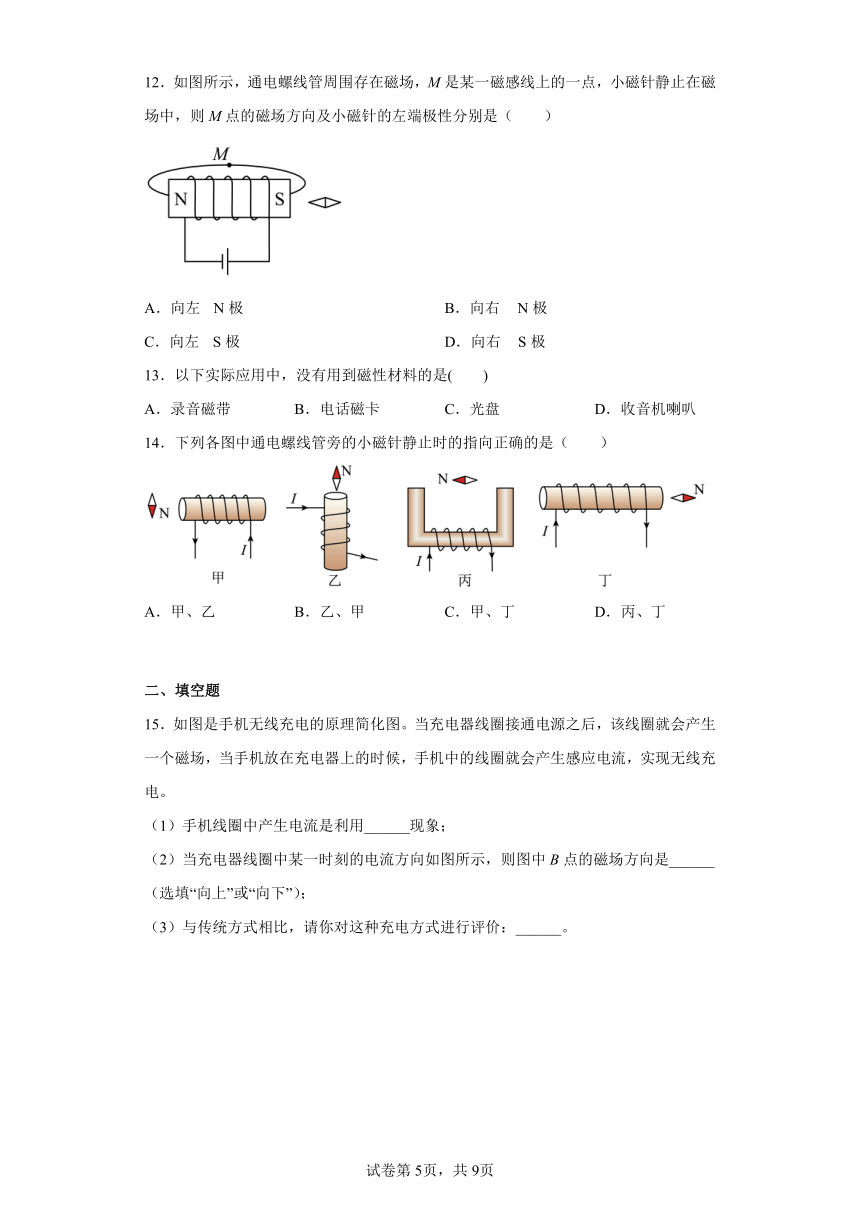

12．如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（　　）
A．向左 N极 B．向右 N极
C．向左 S极 D．向右 S极
13．以下实际应用中，没有用到磁性材料的是(　　)
A．录音磁带 B．电话磁卡 C．光盘 D．收音机喇叭
14．下列各图中通电螺线管旁的小磁针静止时的指向正确的是（　　）
A．甲、乙 B．乙、甲 C．甲、丁 D．丙、丁
二、填空题
15．如图是手机无线充电的原理简化图。当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电。
（1）手机线圈中产生电流是利用______现象；
（2）当充电器线圈中某一时刻的电流方向如图所示，则图中B点的磁场方向是______（选填“向上”或“向下”）；
（3）与传统方式相比，请你对这种充电方式进行评价：______。
16．电动机是利用 ___________（选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应现象”）工作的。如图所示，如果要改变电动机的转动方向，可以通过改变线圈内电流的方向来实现，这个装置叫 ___________（填电动机的结构名称）。图中的线圈所在的位置 ___________（选填“是”或“不是”）平衡位置，此时线圈由于 ___________会继续转动，从而越过此位置。
17．如图是我国古代发明的指南针司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的______极附近。指南针放在通电导线附近发生了轻微偏转，是因为通电导体周围存在______。
18．如图是小军设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后，工作人员闭合开关S1，S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁的磁性______（填“增强”或“减弱”）， 将______吸下，抢跑指示灯______（填“L1”或“L2”）亮，判定运动员抢跑。
三、实验题
19．在探究“影响电磁铁磁性强弱的因素”实验中,小侨制成了如图甲的简易电磁铁:
（1）图甲中A、B串联的目的是控制_________相等。
（2）由图甲可知，_________（选填“A”或“B”）的磁性强，说明电流一定时，线圈匝数越_________（选填“多”或“少”），电磁铁磁性越强。
（3）若想让电磁铁再多吸一些大头针，滑动变阻器的滑片应向_________端移动（选填“左”或“右”）。
（4）如图乙中所示，小桥想继续探究一下巨磁电阻的特性，图中GMR是巨磁电阻，闭合开关S后，电磁铁的左侧为______________________极（选填“N”或“S”），滑片P向左移动时，电磁铁的磁性__________________（选填“变强”或“减弱”）。
（5）闭合图乙开关S1、S2后，滑片P向右移动时，电磁铁两端的电压逐渐_____________________（选填“变大”或“减小”），同时发现小灯泡的亮度逐渐变暗，则巨磁电阻的阻值随周围磁场强度的增强而_________________（选填“变强”或“减弱”）。
四、计算题
20．磁场的强弱可用磁感应强度B表示，单位为特斯拉（T）。小华设计了一个磁感应强度测量仪，其简化电路如图所示。该仪器显示计由量程为0～0.03A的灵敏电流计改装而成，电源电压恒为6V，定值电阻R0为40Ω，磁敏电阻R在常温下的阻值随磁感应强度变化的关系如下表所示。
磁感应强度B/T 0 0.04 0.08 0.12 0.16 0.20
磁敏电阻R内/Ω 160 180 200 230 260 290
（1）当待测磁感应强度为0.04T时，磁敏电阻RB的阻值是多少？
（2）若把该测量仪放在某处，闭合开关，测得R0两端的电压为0.8V，则该处的磁感应强度是多少？
（3）请说明用该磁感应强度测量仪能否测量无磁场环境（磁感应强度为0）。
五、作图题
21．如图所示，根据小磁针静止时的指向，标出通电螺线管的N极、电源的“+”极和磁感线的方向。
六、简答题
22．1820年，安培在科学院的例会上做了一个小实验引起到会科学家的兴趣：把螺线管水平悬挂起来，然后给导线通电。想一想会发生什么现象？实际做一做，看看你的判断是否正确。
七、综合题
23．图甲是电加热恒温箱简化工作电路图。工作电路由U0=220V电源和R0=88Ω的电热丝组成，控制电路由U1=9V的电源、开关、电磁继电器（线圈电阻不计）、定值电阻R1=60Ω和热敏电阻Rt组成的，热敏电阻Rt的阻值随温度变化的关系如图乙。当恒温箱中的温度达到设定温度（即控制电路的电流达到90mA）时，切断工作电路从而停止加热。试问：
（1）随着温度升高，热敏电阻Rt的阻值______（选填“增大”或“减小”），电磁铁的磁性______（选填“增强”或“减弱”），当温度达到一定值时，衔铁会被______（选填“释放”或“吸下”），工作电路停止加热；
（2）工作电路中电热丝R0工作时的电流是______A；
（3）通过计算和文字说明判断恒温箱的设定温度是多少？( )
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
2．A
3．C
4．C
5．A
6．C
7．B
8．B
9．D
10．C
11．C
12．B
13．C
14．D
15． 电磁感应 向上 无线充电方便快捷
16． 磁场对电流的作用 换向器 是 惯性
17． 南 磁场
18． 增强 衔铁 L2
19． 电流 A 多 左 N 变强 减小 减弱
20．（1）180Ω；（2）0.16T；（3）能测量
21．
22．见解析
23． 减小 增强 吸下 2.5 见解析
