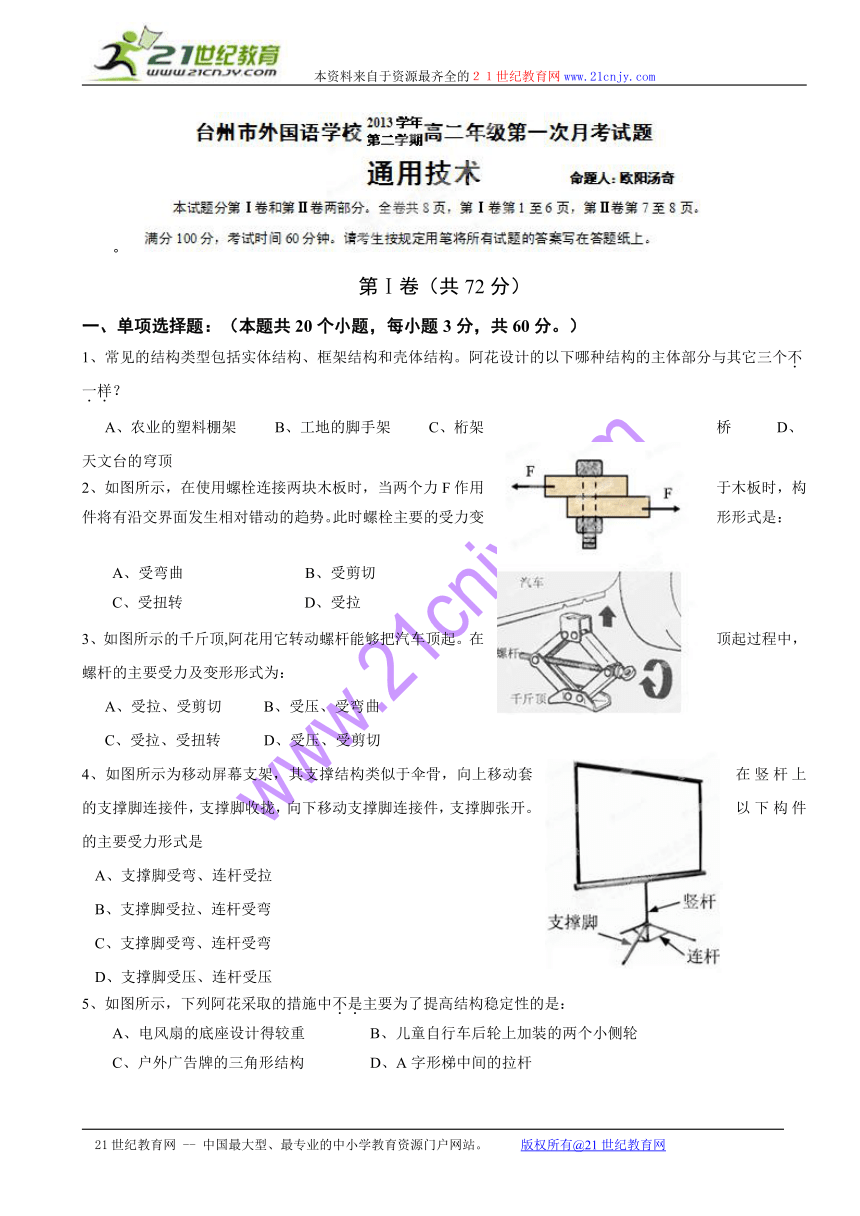

第Ⅰ卷（共72分）
一、单项选择题：（本题共20个小题，每小题3分，共60分。）
1、常见的结构类型包括实体结构、框架结构和壳体结构。阿花设计的以下哪种结构的主体部分与其它三个不一样？
A、农业的塑料棚架 B、工地的脚手架 C、桁架桥 D、天文台的穹顶
2、如图所示，在使用螺栓连接两块木板时，当两个力F作用于木板时，构件将有沿交界面发生相对错动的趋势。此时螺栓主要的受力变形形式是：
A、受弯曲　 B、受剪切 21世纪教育网
C、受扭转 　 D、受拉
3、如图所示的千斤顶,阿花用它转动螺杆能够把汽车顶起。在顶起过程中，螺杆的主要受力及变形形式为：
A、受拉、受剪切 B、受压、受弯曲
C、受拉、受扭转 D、受压、受剪切
4、如图所示为移动屏幕支架，其支撑结构类似于伞骨，向上移动套在竖杆上的支撑脚连接件，支撑脚收拢，向下移动支撑脚连接件，支撑脚张开。以下构件的主要受力形式是21世纪教育网
A、支撑脚受弯、连杆受拉
B、支撑脚受拉、连杆受弯
C、支撑脚受弯、连杆受弯
D、支撑脚受压、连杆受压

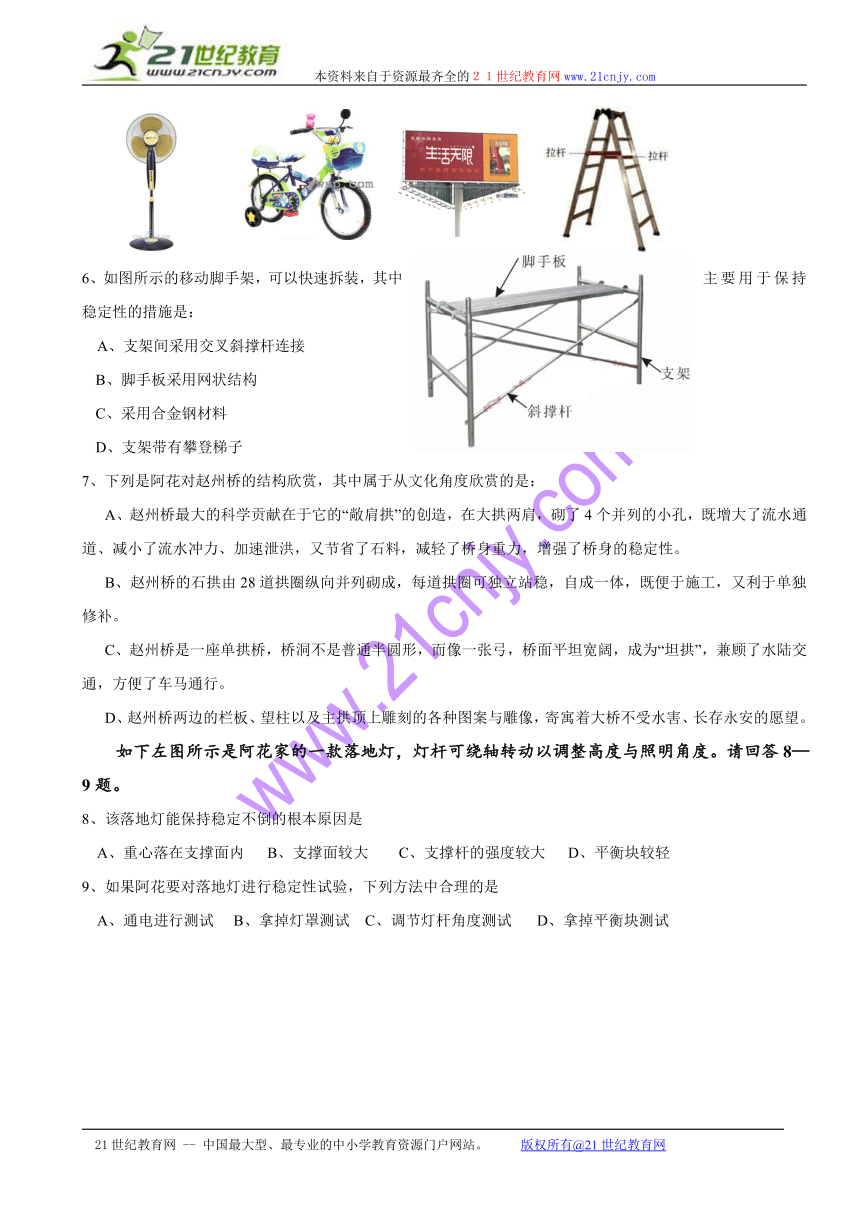

5、如图所示，下列阿花采取的措施中不是主要为了提高结构稳定性的是：
A、电风扇的底座设计得较重 B、儿童自行车后轮上加装的两个小侧轮
C、户外广告牌的三角形结构 D、A字形梯中间的拉杆
6、如图所示的移动脚手架，可以快速拆装，其中主要用于保持稳定性的措施是：
A、支架间采用交叉斜撑杆连接
B、脚手板采用网状结构
C、采用合金钢材料
D、支架带有攀登梯子
7、下列是阿花对赵州桥的结构欣赏，其中属于从文化角度欣赏的是：
A、赵州桥最大的科学贡献在于它的“敞肩拱”的创造，在大拱两肩，砌了4个并列的小孔，既增大了流水通道、减小了流水冲力、加速泄洪，又节省了石料，减轻了桥身重力，增强了桥身的稳定性。
B、赵州桥的石拱由28道拱圈纵向并列砌成，每道拱圈可独立站稳，自成一体，既便于施工，又利于单独修补。
C、赵州桥是一座单拱桥，桥洞不是普通半圆形，而像一张弓，桥面平坦宽阔，成为“坦拱”，兼顾了水陆交通，方便了车马通行。
D、赵州桥两边的栏板、望柱以及主拱顶上雕刻的各种图案与雕像，寄寓着大桥不受水害、长存永安的愿望。

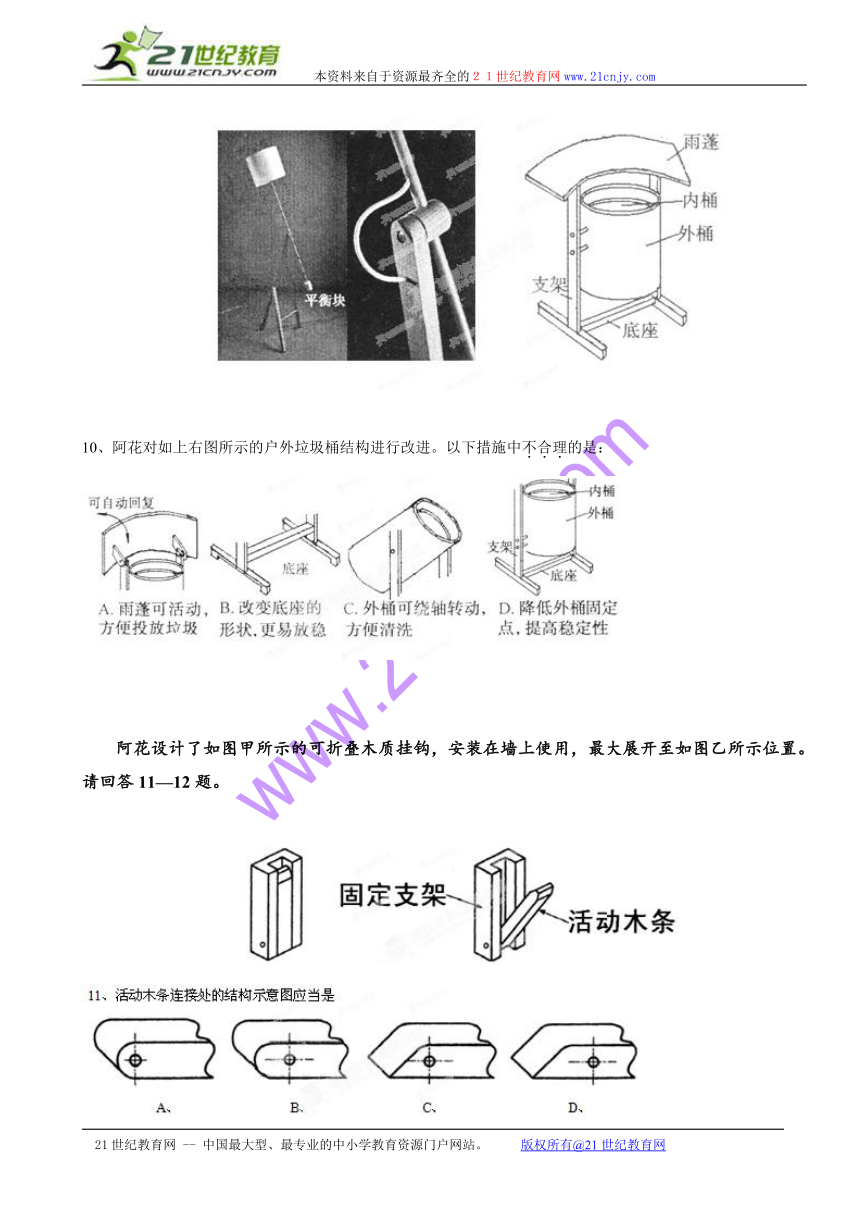

如下左图所示是阿花家的一款落地灯，灯杆可绕轴转动以调整高度与照明角度。请回答8—9题。
8、该落地灯能保持稳定不倒的根本原因是
A、重心落在支撑面内 B、支撑面较大 C、支撑杆的强度较大 D、平衡块较轻
9、如果阿花要对落地灯进行稳定性试验，下列方法中合理的是
A、通电进行测试 B、拿掉灯罩测试 C、调节灯杆角度测试 D、拿掉平衡块测试
10、阿花对如上右图所示的户外垃圾桶结构进行改进。以下措施中不合理的是：
阿花设计了如图甲所示的可折叠木质挂钩，安装在墙上使用，最大展开至如图乙所示位置。请回答11—12题。

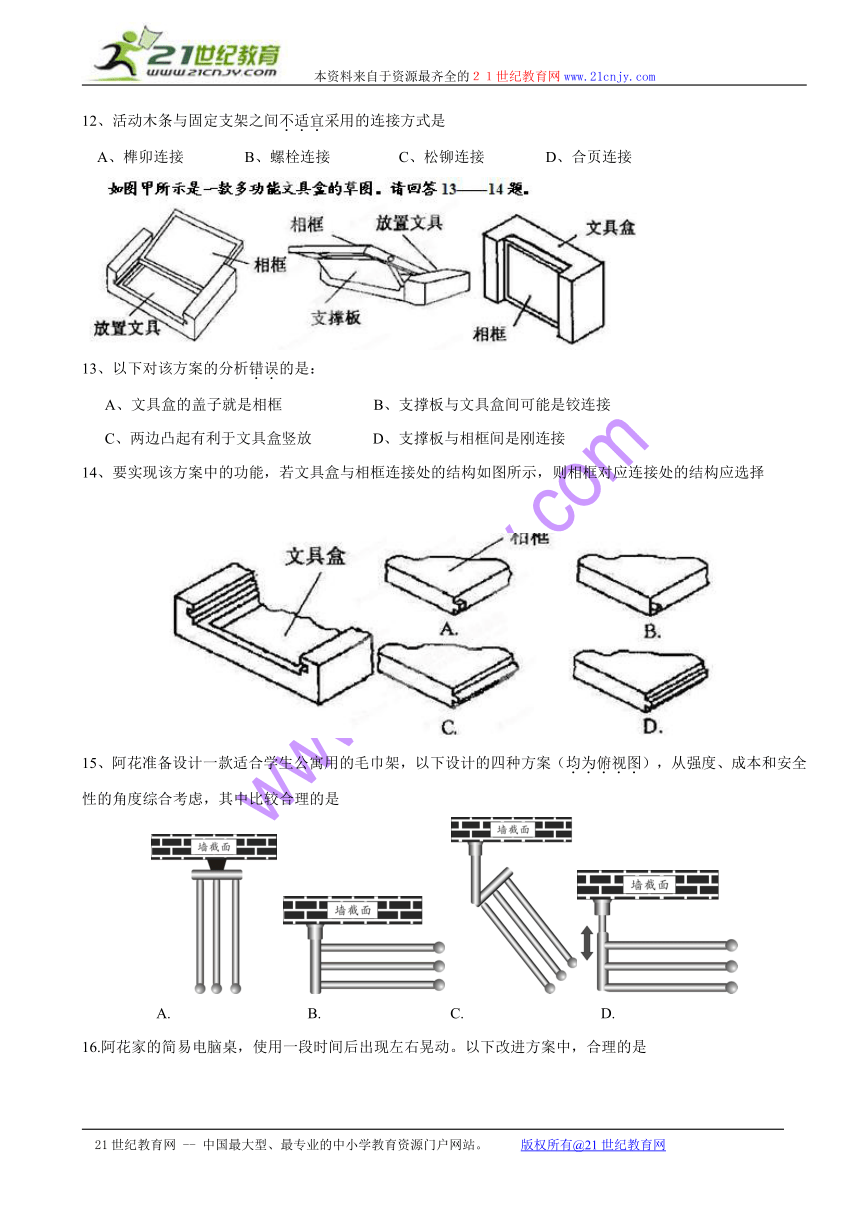

12、活动木条与固定支架之间不适宜采用的连接方式是
A、榫卯连接 B、螺栓连接 C、松铆连接 D、合页连接
13、以下对该方案的分析错误的是：
A、文具盒的盖子就是相框 B、支撑板与文具盒间可能是铰连接
C、两边凸起有利于文具盒竖放 D、支撑板与相框间是刚连接
14、要实现该方案中的功能，若文具盒与相框连接处的结构如图所示，则相框对应连接处的结构应选择
15、阿花准备设计一款适合学生公寓用的毛巾架，以下设计的四种方案（均为俯视图），从强度、成本和安全性的角度综合考虑，其中比较合理的是
A. B. C. D.

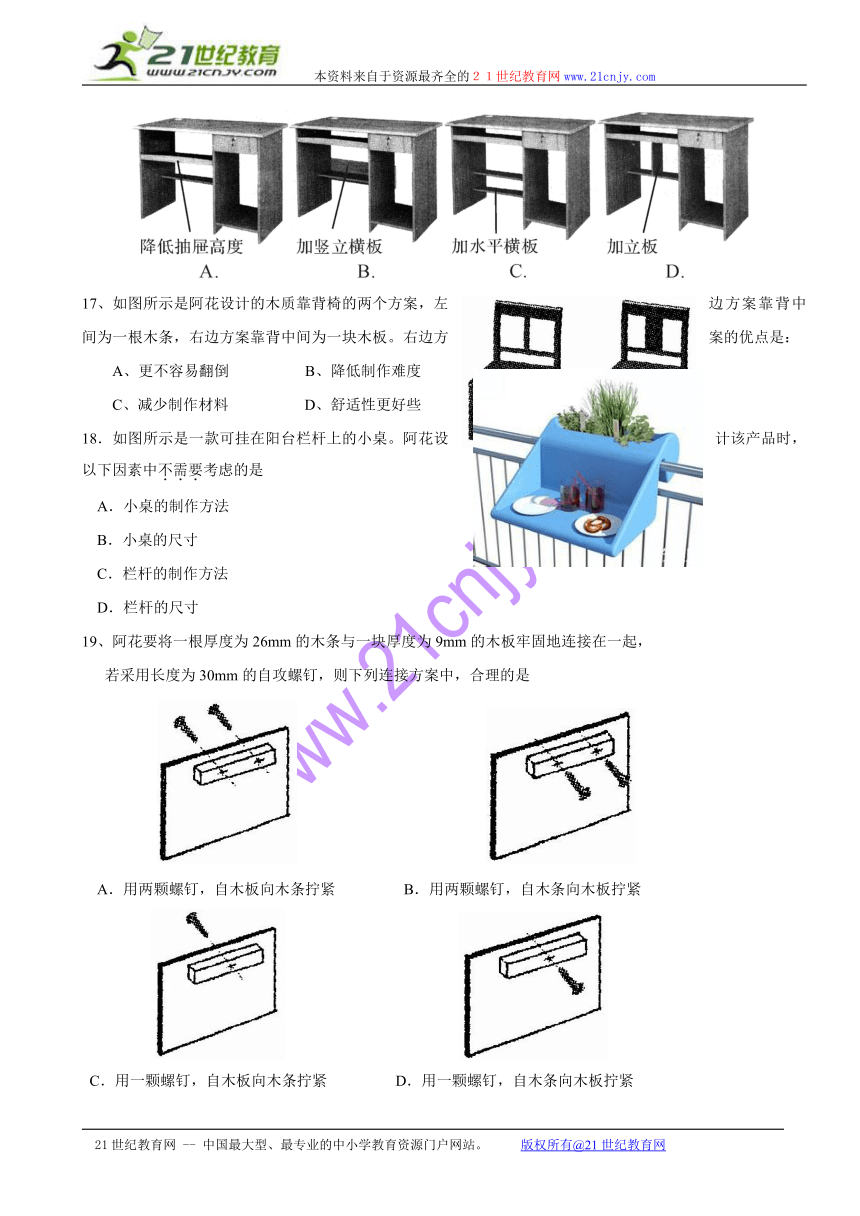

16.阿花家的简易电脑桌，使用一段时间后出现左右晃动。以下改进方案中，合理的是
17、如图所示是阿花设计的木质靠背椅的两个方案，左边方案靠背中间为一根木条，右边方案靠背中间为一块木板。右边方案的优点是：
A、更不容易翻倒 B、降低制作难度
C、减少制作材料 D、舒适性更好些
18．如图所示是一款可挂在阳台栏杆上的小桌。阿花设计该产品时，以下因素中不需要考虑的是
A．小桌的制作方法
B．小桌的尺寸
C．栏杆的制作方法
D．栏杆的尺寸
19、阿花要将一根厚度为26mm的木条与一块厚度为9mm的木板牢固地连接在一起，
若采用长度为30mm的自攻螺钉，则下列连接方案中，合理的是
A．用两颗螺钉，自木板向木条拧紧 B．用两颗螺钉，自木条向木板拧紧
C．用一颗螺钉，自木板向木条拧紧 D．用一颗螺钉，自木条向木板拧紧
20、如图所示的台灯，阿花在测试阶段发现其支撑杆调整到某些角度时，台灯容易翻倒。以下改进措施中合理的是
A．增加支撑杆的长度
B．增加灯罩的质量
C．增加支撑杆的厚度
D．增加底座的质量
二、判断题：（本大题有6个小题，每小题2分，共12分。正确为T，错误为F。）
21、如图所示的AB连接片之间增加三角筋板可以提高整个构件的连接强度。（ ）
22、采用三角形连接的结构，其强度必然是最大的。（ ）
23、钢筋混凝土结构之所以稳固，是因为钢筋抗压、混凝土抗拉，二者搭配效果显著。（ ）
24、在设计衣帽架时一定要考虑使用地点。（ ）
25、膨胀螺丝（栓）的设计大大加强了许多产品结构和墙壁之间连接的强度，它一般属于刚连接。（ ）
26、如图所示的椅子，两边的椅脚前后适当张开，可以提高椅子的稳定性。（ ）
第Ⅱ卷(共28分)
二、非选择题：（本题共3个小题，共28分。请将答案填入试卷相应位置。）
27．（7分）阿花同学设计的小型木质书架（如左图所示）采用了右图所示的燕尾形榫接结构。请完成下列各题。
（1）下图为图乙A板的三视图，请在答卷II的题图中，补全三视图所缺的线条。
（2）如果要制作此书架（不考虑加工余量），至少需要木板的大小是 　 （请在下列选项中选择一项，填写序号）
A．240×300 B.300×300 C. 360×300 D.600×240
28、（9分）如图所示是一款超市购物车，要求盛物框在承载60kg情况下，购物车的各部分不会严重变形和损坏。请对该购物车进行技术试验，并回答问题。
（1）现提供重物若干，请设计简易试验方案，测试该购物车是否合格（在给定的示意图上表示试验方案，用文字说明主要步骤）。
（2）若测试发现盛物框严重变形，可以采取的改进措施是： （在①提高盛物框的安装高度，②加大盛物框制作材料的直径，③增大盛物框的底面积 中选择一项，将序号填写在“ ”处）。
（3）该盛物框设计悬臂结构，主要目的是： （在①为了美观，②便于多个购物车套叠存放，③节省材料 中选择一项，将序号填写在“ ”处）。
29．（12分）晒衣服时，经常出现用普通衣架（如图所示）晒大衣服而衣架偏小的情况。为了解决该问题。需要设计一个肩宽可调的衣架，其设计要求如下：
①肩宽可调，最大肩宽需达到600mm，
②衣架具有一定的强度，
③不损坏衣服，
④操作方便。
请完成下列各题。
（1）请你依据设计要求，采用木板与必要的零配件，设计一个肩宽可调的衣架，用草图展示你的设计方案，并标明主要尺寸。
（2）请结合草图说明你设计的方案是如何调整衣架肩宽的。
台州市外国语学校2013学年第二学期高二第一次月考试题
通用技术 答题卷
一、选择题（本题共20小题，每小题3分，共60分）
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案 21世纪教育网
二、判断题：（本题有6个小题，每小题2分，共12分。正确为T，错误为F。）
21、（ ）22、（ ）23、（ ）24、（ ）25、（ ）26、（ ）
三、非选择题：（本题共3个小题，共28分。请将答案填入答卷相应位置。）21世纪教育网
27、（7分）（1）
（2） 　
28、（9分）（1）
（2） 　（3） 　21世纪教育网
29、（12分）
台州市外国语学校2013学年第二学期高二年级第一次月考试题
通用技术 参考答案
28、（9分）（1）
学校__________________ 班级：_______ 姓名：____________ 学号：________座位号_____
密…………封…………线…………内…………不…………准…………答…………题
…………………………………密…………………………封………………………线………………………………………
（1）请你依据设计要求，采用木板与必要的零配件，设计一个肩宽可调的衣架，用草图展示你的设计方案，并标明主要尺寸。
（2）请结合草图说明你设计的方案是如何调整衣架肩宽的。
